  • Modulinė srovės nuotėkio relė | 4P | 16A | 0,03A | AC tipas | DIN | IEK | MDV10-4-016-030

    Kodas: MDV10-4-016-030

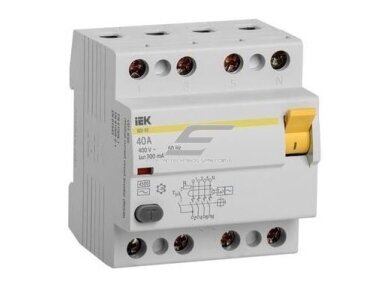

    IEK VD1-63 srovės nuotėkio relė (RCCB) 4P, 16 A, 30 mA, AC tipas. Ji stebi srovių balansą faziniuose ir neutralės laiduose ir atjungia grandinę, kai dalis srovės nuteka į žemę.

  • Modulinė srovės nuotėkio relė | 4P | 16A | 0,03A | AC tipas | DIN | IEK | MDV10-4-016-030

    IEK VD1-63 srovės nuotėkio relė (RCCB) 4P, 16 A, 30 mA, AC tipas. Ji stebi srovių balansą faziniuose ir neutralės laiduose ir atjungia grandinę, kai dalis srovės nuteka į žemę.

    Pagrindinė mintis:
    Relė apsaugo trifazei 16 A grandinę nuo nuotėkio srovių – 30 mA slenkstis skirtas žmonių apsaugai nuo elektros smūgio. Perkrovos ir trumpojo jungimo ji neatjungia, todėl su ja visada naudojamas automatinis jungiklis.
    Poliai
    4P
    Vardinė srovė
    16 A
    Nuotėkio srovė
    30 mA
    Nuotėkio tipas
    AC tipas

    Veikimo principas

    Relė montuojama skyde ant 35 mm DIN bėgelio, po automatiniu jungikliu. Per ją praleidžiami visi faziniai ir neutralės laidai.

    Tvarkingoje grandinėje į apkrovą ištekanti ir grįžtanti srovė yra lygios. Jei dėl pažeistos izoliacijos ar prisilietimo dalis srovės nuteka į žemę, atsiranda skirtumas. Kai jis pasiekia slenkstį (IΔn 30 mA), relė atjungia grandinę.

    Rezultatas – sumažinama elektros smūgio ir izoliacijos gedimo sukelto gaisro rizika. Perkrovos ir trumpojo jungimo srovių relė neatjungia – tam reikalingas automatinis jungiklis.

    Kuo naudingas MDV10-4-016-030?
    Viena relė suteikia 30 mA nuotėkio apsaugą visoms po ja prijungtoms grupėms.

    Techninės specifikacijos

    Prekės tipas Srovės nuotėkio relė (RCCB)
    Gamintojas / kodas IEK / MDV10-4-016-030
    Serija VD1-63
    Polių skaičius 4P
    Vardinė srovė (In) 16 A
    Vardinė nuotėkio srovė (IΔn) 30 mA
    Sąlyginė trumpojo jungimo srovė (Inc) 4,5 kA
    Nuotėkio apsaugos tipas AC tipas
    Standartas IEC/EN 61008-1
    Apsaugos laipsnis IP20
    Plotis 4 mod. (72 mm)
    Montavimas 35 mm DIN bėgelis

    Pagrindinės funkcijos

    • Nuotėkio srovės kontrolė – atjungia grandinę, kai nuotėkis pasiekia 30 mA
    • Paskirtis – 30 mA slenkstis skirtas žmonių apsaugai nuo elektros smūgio
    • Gaisro rizikos mažinimas – reaguoja į izoliacijos gedimo sukeltą nuotėkį
    • Testavimo mygtukas – leidžia periodiškai patikrinti, ar relė veikia
    • Rankinis valdymas – rankenėle grandinę galima atjungti aptarnavimui

    Kur naudojamas?

    • Trifaziai namų ir sodybų skydai
    • Dirbtuvės su trifaze įranga
    • Ūkiniai pastatai
    • Komercinės patalpos
    • Lauko trifazių lizdų grupė
    • Gamybinių patalpų paskirstymo skydai

    Naudojimas pagal poreikį

    Elektrikui.
    Įrengti 30 mA nuotėkio apsaugą pagal instaliacijos reikalavimus.
    Namo ar buto savininkui.
    Apsaugoti šeimą nuo elektros smūgio pavojaus.
    Dirbtuvių ar ūkio savininkui.
    Apsaugoti trifazę grandinę nuo nuotėkio srovių.

    Praktinis panaudojimas

    Jeigu po įvadiniu automatiniu jungikliu reikia 30 mA apsaugos, tada ši 4P relė montuojama prieš grupių automatinius jungiklius – jos 16 A vardinė srovė neturi būti mažesnė už įvadinio automato srovę.

    Pliusai

    • 30 mA nuotėkio apsauga
    • Viena relė apsaugo visą trifazę grandinę
    • Standartinis montavimas ant DIN bėgelio
    • Testo mygtukas „T“ periodiniam patikrinimui
    • Parametrai sutikrinti su gamintojo katalogu

    Minusai / ribojimai

    • Neapsaugo nuo perkrovos ir trumpojo jungimo – reikalingas automatinis jungiklis
    • AC tipas netinka grandinėms su pulsuojančia DC nuotėkio dedamąja (inverteriai, indukcinės viryklės) – tada rinkitės A tipą
    • 30 mA relė netinka kaip selektyvi įvadinė apsauga – tam naudojamos 100–300 mA S tipo relės
    • IP20 – skirtas montuoti tik skyde; lauke ar drėgnoje vietoje reikia sandaraus skydelio

    Saugos ir montavimo pastabos

    • Montuokite tik atjungę įtampą ir patikrinę, kad jos nėra.
    • Darbus atlieka kvalifikuotas elektrikas.
    • Prieš relę įrenkite automatinį jungiklį, kurio srovė ne didesnė už 16 A.
    • Neutralės laido po aparato nesujunkite su kitų grupių neutrale ar PE – kitaip jis suveiks nepagrįstai.
    • Po montavimo paspauskite testavimo mygtuką „T“ ir patikrinkite atjungimą.

    Greitas pasirinkimo gidas

    4P
    16 A
    30 mA
    AC tipas
    Tinka, kai reikia:
    • 30 mA nuotėkio apsaugos trifazei 16 A grandinei
    • žmonių apsaugos nuo elektros smūgio
    • naujo ar modernizuojamo skydo
    Patikrinkite prieš naudojimą:
    • Ar grandinėje nėra įrenginių, kuriems reikia A tipo apsaugos
    • Ar prieš relę yra ne didesnės nei 16 A srovės automatinis jungiklis
    • Ar skyde pakanka vietos DIN bėgelyje
    Svarbus priminimas: Srovės nuotėkio relė nepakeičia automatinio jungiklio – ji neapsaugo nuo perkrovos ir trumpojo jungimo.

    DUK

    Ar ši relė apsaugo nuo trumpojo jungimo?
    Ne – tam prieš relę reikalingas automatinis jungiklis.
    Kam skirta 30 mA nuotėkio srovė?
    30 mA slenkstis naudojamas žmonių apsaugai nuo elektros smūgio.
    Koks nuotėkio apsaugos tipas?
    AC tipas – reaguoja į kintamąją nuotėkio srovę; grandinėms su inverteriais rinkitės A tipą.
    Ką reiškia 16 A?
    Tai didžiausia ilgalaikė srovė, kurią relė gali praleisti – prieš ją esantis automatinis jungiklis neturi būti didesnis.
    Ar tinka trifazei instaliacijai?
    Taip – 4P aparatas skirtas trifazei grandinei su neutrale.
    Kaip patikrinti, ar aparatas veikia?
    Paspauskite testavimo mygtuką „T“ – veikiantis aparatas turi atsijungti.
