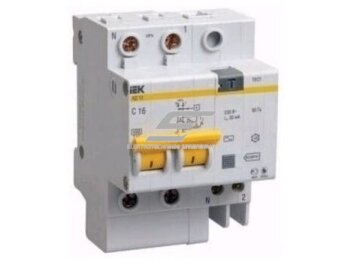

Modulinis automatinis jungiklis su srovės nuotėkio rele | 2P | 16A | C | 4,5kA | 0,03A | AC tipas | DIN | IEK | MAD10-2-016-C-030
Kodas: MAD10-2-016-C-030Kaina 12.43 € su PVM( 10.27 € be PVM )IEK AD12 automatinis jungiklis su srovės nuotėkio rele (RCBO) 2P, C16, 30 mA, atjungimo geba 4.5 kA, AC tipas. Viename aparate sujungta grupės apsauga nuo perkrovos, trumpojo jungimo ir nuotėkio srovės.
-
Modulinis automatinis jungiklis su srovės nuotėkio rele | 2P | 16A | C | 4,5kA | 0,03A | AC tipas | DIN | IEK | MAD10-2-016-C-030
IEK AD12 automatinis jungiklis su srovės nuotėkio rele (RCBO) 2P, C16, 30 mA, atjungimo geba 4.5 kA, AC tipas. Viename aparate sujungta grupės apsauga nuo perkrovos, trumpojo jungimo ir nuotėkio srovės.
Pagrindinė mintis:
Vienas aparatas apsaugo grupę iš karto nuo perkrovos, trumpojo jungimo ir nuotėkio, todėl nuotėkis vienoje grupėje neišjungia viso skydo. 30 mA nuotėkio srovė skirta žmonių apsaugai nuo elektros smūgio.Poliai
2PVardinė srovė
C16Nuotėkio srovė
30 mAAtjungimo geba
4,5 kAVeikimo principas
Aparatas montuojamas ant 35 mm DIN bėgelio ir jungiamas į vienos grupės grandinę.
Automatinio jungiklio dalis atjungia grupę esant perkrovai ar trumpajam jungimui pagal C charakteristiką. Nuotėkio dalis lygina išeinančią ir grįžtančią srovę ir atjungia grupę, kai skirtumas pasiekia 30 mA.
Rezultatas – grupės kabelis apsaugotas nuo perkaitimo ir trumpojo jungimo, o nuotėkio atveju kitos skydo grupės lieka įjungtos.
Kuo naudingas MAD10-2-016-C-030?
Vietoj atskiro automatinio jungiklio ir nuotėkio relės – vienas aparatas grupei: mažiau vietos skyde ir nuotėkis neišjungia kitų grupių.Techninės specifikacijos
Prekės tipas Automatinis jungiklis su srovės nuotėkio rele (RCBO) Gamintojas / kodas IEK / MAD10-2-016-C-030 Serija AD12 Polių skaičius 2P Vardinė srovė (In) 16 A Atjungimo charakteristika C Vardinė nuotėkio srovė (IΔn) 30 mA Ribinė atjungimo geba (Icn) 4,5 kA Nuotėkio apsaugos tipas AC tipas Standartas IEC/EN 61009-1 Montavimas 35 mm DIN bėgelis Pagrindinės funkcijos
- Apsauga nuo perkrovos – grupės kabelis neperkaista ilgai viršijus 16 A
- Apsauga nuo trumpojo jungimo – C charakteristika greitai atjungia trumpojo jungimo srovę
- Nuotėkio srovės kontrolė – atjungia grupę, kai nuotėkis pasiekia 30 mA
- Selektyvumas pagal grupes – nuotėkis vienoje grupėje neišjungia kitų
- Testavimo mygtukas – leidžia patikrinti, ar nuotėkio dalis veikia
Kur naudojamas?
- Vonios lizdų grupė
- Virtuvės lizdų grupė
- Lauko lizdai ir kiemo įranga
- Skalbimo mašinos ar boilerio grupė
- Biurų ir parduotuvių grupės
- Namų ir sodybų skydai
Naudojimas pagal poreikį
Elektrikui.
Kiekvienai grupei įrengti nuotėkio ir viršsrovių apsaugą vienu aparatu.Namo ar buto savininkui.
Apsaugoti šeimą nuo elektros smūgio pavojaus.Skydų surinkėjui.
Sukomplektuoti skydą patikrintų parametrų aparatu.Praktinis panaudojimas
Jeigu grupė apsaugota C16 automatiniu jungikliu ir kabelis tam pritaikytas, tada jį galima pakeisti šiuo RCBO – grupė gaus ir 30 mA nuotėkio apsaugą, o nuotėkio atveju kitos grupės liks įjungtos.Pliusai
- Perkrovos, trumpojo jungimo ir nuotėkio apsauga viename aparate
- Nuotėkis vienoje grupėje neišjungia kitų
- Atjungimo geba 4.5 kA
- Standartinis montavimas ant DIN bėgelio
- Parametrai sutikrinti su gamintojo katalogu
Minusai / ribojimai
- AC tipas netinka grandinėms su pulsuojančia DC nuotėkio dedamąja (inverteriai, indukcinės viryklės) – tada rinkitės A tipą
- Apsaugo tik vieną grupę – kelioms grupėms reikės kelių aparatų
- Suveikus reikia patikrinti grandinę – priežastis gali būti nuotėkis, perkrova arba trumpasis jungimas
Saugos ir montavimo pastabos
- Montuokite tik atjungę įtampą ir patikrinę, kad jos nėra.
- Darbus atlieka kvalifikuotas elektrikas.
- Grupės kabelio skerspjūvis turi atitikti 16 A apsaugą.
- Neutralės laido po aparato nesujunkite su kitų grupių neutrale ar PE – kitaip jis suveiks nepagrįstai.
- Po montavimo paspauskite testavimo mygtuką „T“ ir patikrinkite atjungimą.
Greitas pasirinkimo gidas
2PC1630 mAAC tipas4,5 kATinka, kai reikia:- vienos grupės apsaugos nuo perkrovos, trumpojo jungimo ir nuotėkio
- žmonių apsaugos nuo elektros smūgio
- naujo ar modernizuojamo skydo
Patikrinkite prieš naudojimą:- Ar grandinėje nėra įrenginių, kuriems reikia A tipo apsaugos
- Ar 16 A atitinka grupės kabelio skerspjūvį
- Ar skyde pakanka vietos DIN bėgelyje
Svarbus priminimas: RCBO nepakeičia tvarkingo įžeminimo – instaliacijoje turi būti PE laidininkas.DUK
Kuo RCBO skiriasi nuo nuotėkio relės?
RCBO dar apsaugo nuo perkrovos ir trumpojo jungimo, o nuotėkio relė – tik nuo nuotėkio.Kam skirta 30 mA nuotėkio srovė?
30 mA slenkstis naudojamas žmonių apsaugai nuo elektros smūgio.Koks nuotėkio apsaugos tipas?
AC tipas – reaguoja į kintamąją nuotėkio srovę; grandinėms su inverteriais rinkitės A tipą.Ką reiškia C charakteristika?
C charakteristika toleruoja didesnes paleidimo sroves, todėl tinka bendroms grupėms su varikliais ar transformatoriais.Ar tinka trifazei instaliacijai?
Ne – trifazei grandinei rinkitės 4P aparatą.Kaip patikrinti, ar aparatas veikia?
Paspauskite testavimo mygtuką „T“ – veikiantis aparatas turi atsijungti.Modulinis automatinis jungiklis su srovės nuotėkio rele | 2P | 16A | C | 4,5kA | 0,03A | AC tipas | DIN | IEK | MAD10-2-016-C-030
IEK MAD10-2-016-C-030 – C16 30 mA AC tipo RCBO 2P 4.5 kA grupės apsaugai nuo perkrovos, trumpojo jungimo ir nuotėkio srovės.
