  • Modulinis automatinis jungiklis su srovės nuotėkio rele | 4P | 16A | C | 6kA | 0,03A | A tipas | DIN | IEK | MAD22-6-016-C-30

    Kodas: MAD22-6-016-C-30
    Barkodas: 4606056208078

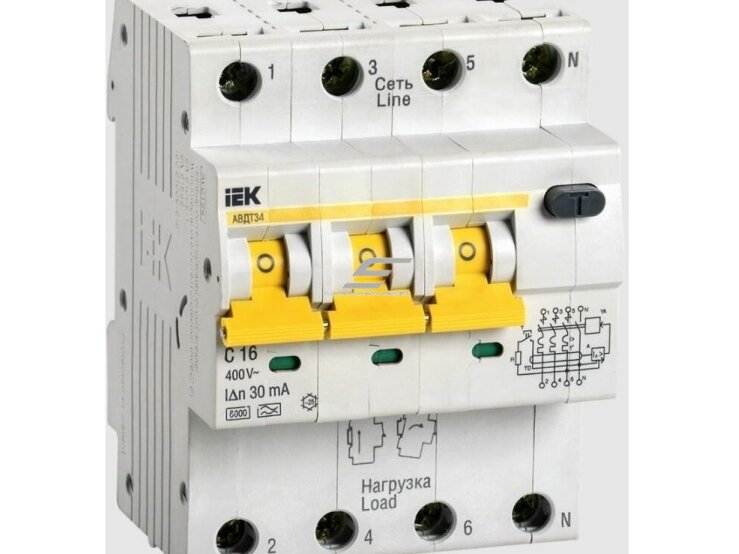

    IEK AVDT34 automatinis jungiklis su srovės nuotėkio rele (RCBO) 4P, C16, 30 mA, atjungimo geba 6 kA, A tipas. Viename aparate sujungta grupės apsauga nuo perkrovos, trumpojo jungimo ir nuotėkio srovės.

  • Modulinis automatinis jungiklis su srovės nuotėkio rele | 4P | 16A | C | 6kA | 0,03A | A tipas | DIN | IEK | MAD22-6-016-C-30

    IEK AVDT34 automatinis jungiklis su srovės nuotėkio rele (RCBO) 4P, C16, 30 mA, atjungimo geba 6 kA, A tipas. Viename aparate sujungta grupės apsauga nuo perkrovos, trumpojo jungimo ir nuotėkio srovės.

    Pagrindinė mintis:
    Vienas aparatas apsaugo grupę iš karto nuo perkrovos, trumpojo jungimo ir nuotėkio, todėl nuotėkis vienoje grupėje neišjungia viso skydo. 30 mA nuotėkio srovė skirta žmonių apsaugai nuo elektros smūgio.
    Poliai
    4P
    Vardinė srovė
    C16
    Nuotėkio srovė
    30 mA
    Atjungimo geba
    6 kA

    Veikimo principas

    Aparatas montuojamas ant 35 mm DIN bėgelio ir jungiamas į vienos grupės grandinę.

    Automatinio jungiklio dalis atjungia grupę esant perkrovai ar trumpajam jungimui pagal C charakteristiką. Nuotėkio dalis lygina išeinančią ir grįžtančią srovę ir atjungia grupę, kai skirtumas pasiekia 30 mA.

    Rezultatas – grupės kabelis apsaugotas nuo perkaitimo ir trumpojo jungimo, o nuotėkio atveju kitos skydo grupės lieka įjungtos.

    Kuo naudingas MAD22-6-016-C-30?
    Vietoj atskiro automatinio jungiklio ir nuotėkio relės – vienas aparatas grupei: mažiau vietos skyde ir nuotėkis neišjungia kitų grupių.

    Techninės specifikacijos

    Prekės tipas Automatinis jungiklis su srovės nuotėkio rele (RCBO)
    Gamintojas / kodas IEK / MAD22-6-016-C-30
    Serija AVDT34
    Polių skaičius 4P
    Vardinė srovė (In) 16 A
    Atjungimo charakteristika C
    Vardinė nuotėkio srovė (IΔn) 30 mA
    Ribinė atjungimo geba (Icn) 6 kA
    Nuotėkio apsaugos tipas A tipas
    Standartas IEC/EN 61009-1
    Montavimas 35 mm DIN bėgelis

    Pagrindinės funkcijos

    • Apsauga nuo perkrovos – grupės kabelis neperkaista ilgai viršijus 16 A
    • Apsauga nuo trumpojo jungimo – C charakteristika greitai atjungia trumpojo jungimo srovę
    • Nuotėkio srovės kontrolė – atjungia grupę, kai nuotėkis pasiekia 30 mA
    • Selektyvumas pagal grupes – nuotėkis vienoje grupėje neišjungia kitų
    • Testavimo mygtukas – leidžia patikrinti, ar nuotėkio dalis veikia

    Kur naudojamas?

    • Vonios lizdų grupė
    • Virtuvės lizdų grupė
    • Lauko lizdai ir kiemo įranga
    • Skalbimo mašinos ar boilerio grupė
    • Biurų ir parduotuvių grupės
    • Namų ir sodybų skydai

    Naudojimas pagal poreikį

    Elektrikui.
    Kiekvienai grupei įrengti nuotėkio ir viršsrovių apsaugą vienu aparatu.
    Namo ar buto savininkui.
    Apsaugoti šeimą nuo elektros smūgio pavojaus.
    Dirbtuvių ar ūkio savininkui.
    Apsaugoti trifazę grandinę nuo nuotėkio srovių.

    Praktinis panaudojimas

    Jeigu grupė apsaugota C16 automatiniu jungikliu ir kabelis tam pritaikytas, tada jį galima pakeisti šiuo RCBO – grupė gaus ir 30 mA nuotėkio apsaugą, o nuotėkio atveju kitos grupės liks įjungtos.

    Pliusai

    • Perkrovos, trumpojo jungimo ir nuotėkio apsauga viename aparate
    • Nuotėkis vienoje grupėje neišjungia kitų
    • Atjungimo geba 6 kA
    • A tipas – reaguoja ir į pulsuojančią DC nuotėkio srovę
    • Parametrai sutikrinti su gamintojo katalogu

    Minusai / ribojimai

    • A tipas netinka grandinėms su lygia DC nuotėkio srove (EV įkrovikliai be DC apsaugos) – tam reikia B tipo
    • Apsaugo tik vieną grupę – kelioms grupėms reikės kelių aparatų
    • Suveikus reikia patikrinti grandinę – priežastis gali būti nuotėkis, perkrova arba trumpasis jungimas

    Saugos ir montavimo pastabos

    • Montuokite tik atjungę įtampą ir patikrinę, kad jos nėra.
    • Darbus atlieka kvalifikuotas elektrikas.
    • Grupės kabelio skerspjūvis turi atitikti 16 A apsaugą.
    • Neutralės laido po aparato nesujunkite su kitų grupių neutrale ar PE – kitaip jis suveiks nepagrįstai.
    • Po montavimo paspauskite testavimo mygtuką „T“ ir patikrinkite atjungimą.

    Greitas pasirinkimo gidas

    4P
    C16
    30 mA
    A tipas
    6 kA
    Tinka, kai reikia:
    • vienos grupės apsaugos nuo perkrovos, trumpojo jungimo ir nuotėkio
    • žmonių apsaugos nuo elektros smūgio
    • naujo ar modernizuojamo skydo
    Patikrinkite prieš naudojimą:
    • Ar grandinėje nėra lygios DC nuotėkio srovės šaltinių
    • Ar 16 A atitinka grupės kabelio skerspjūvį
    • Ar skyde pakanka vietos DIN bėgelyje
    Svarbus priminimas: RCBO nepakeičia tvarkingo įžeminimo – instaliacijoje turi būti PE laidininkas.

    DUK

    Kuo RCBO skiriasi nuo nuotėkio relės?
    RCBO dar apsaugo nuo perkrovos ir trumpojo jungimo, o nuotėkio relė – tik nuo nuotėkio.
    Kam skirta 30 mA nuotėkio srovė?
    30 mA slenkstis naudojamas žmonių apsaugai nuo elektros smūgio.
    Koks nuotėkio apsaugos tipas?
    A tipas – reaguoja ir į pulsuojančią nuolatinę nuotėkio srovę.
    Ką reiškia C charakteristika?
    C charakteristika toleruoja didesnes paleidimo sroves, todėl tinka bendroms grupėms su varikliais ar transformatoriais.
    Ar tinka trifazei instaliacijai?
    Taip – 4P aparatas skirtas trifazei grandinei su neutrale.
    Kaip patikrinti, ar aparatas veikia?
    Paspauskite testavimo mygtuką „T“ – veikiantis aparatas turi atsijungti.

    Modulinis automatinis jungiklis su srovės nuotėkio rele | 4P | 16A | C | 6kA | 0,03A | A tipas | DIN | IEK | MAD22-6-016-C-30

    IEK MAD22-6-016-C-30 – C16 30 mA A tipo RCBO 4P 6 kA grupės apsaugai nuo perkrovos, trumpojo jungimo ir nuotėkio srovės.
