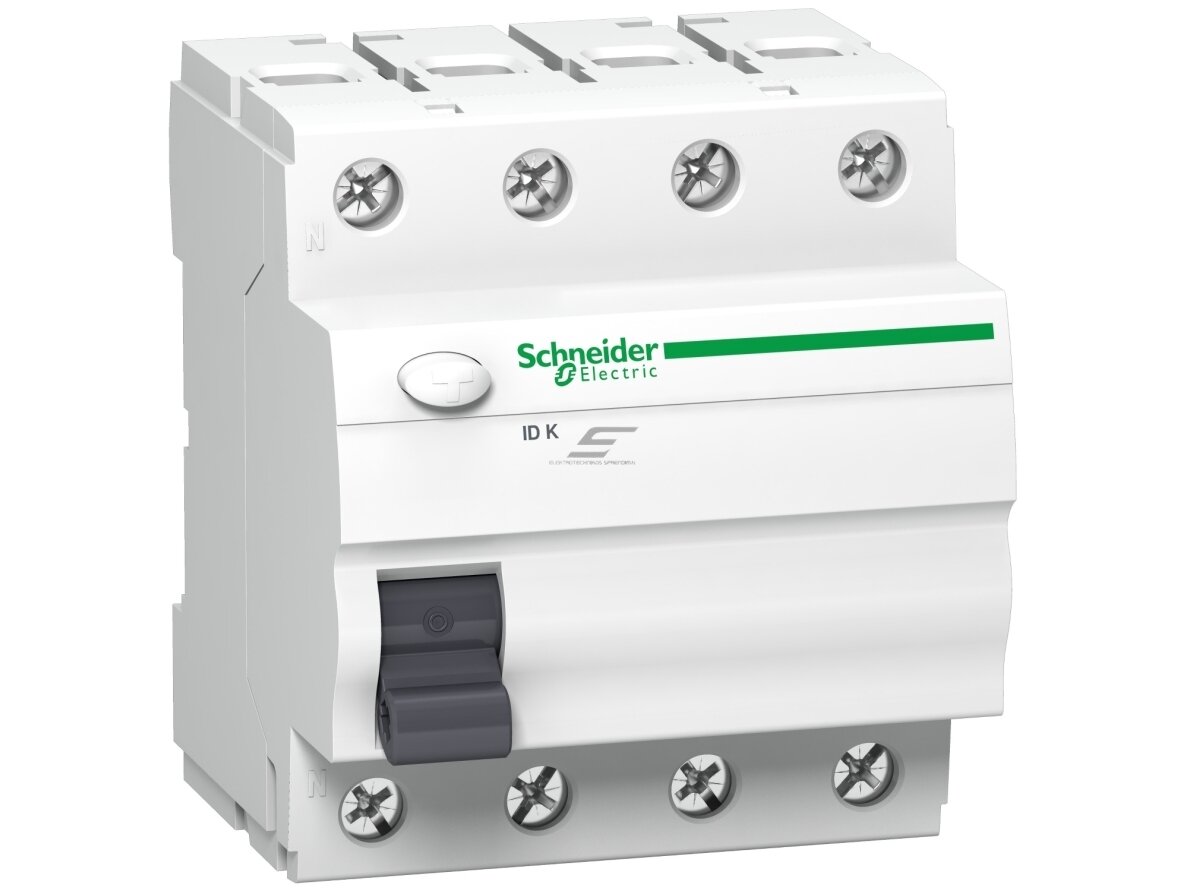

Name: Srovės nuotėkio relė | 4P | 25 A | 30 mA | AC tipas | 380…415 V | DIN | Schneider Electric Acti9 ID K | A9Z05425
Brand: Schneider Electric
SKU: A9Z05425
Price: 29.05 EUR
Availability: InStock

Srovės nuotėkio relė | 4P | 25 A | 30 mA | AC tipas | 380…415 V | DIN | Schneider Electric Acti9 ID K | A9Z05425

Kodas: A9Z05425

Pasiteirauti apie prekę

Įkelti į palyginimąPašalinti iš palyginimo Palyginti prekes (0)

Pridėti į Mėgstamas

Kaina 29.05 € su PVM
( 24.01 € be PVM )

Į krepšelį

Srovės nuotėkio relė (RCCB) 4P, 25 A, 30 mA, AC tipas, 380…415 V AC, 4 moduliai (72 mm). EN/IEC 61008-1.

Prekės aprašymas

Srovės nuotėkio relė | 4P | 25 A | 30 mA | AC tipas | 380…415 V | DIN | Schneider Electric Acti9 ID K | A9Z05425

Schneider Electric Acti9 ID K A9Z05425 – 4 polių srovės nuotėkio relė 25 A, 30 mA, AC tipo. Ji išjungia grandinę, kai nuotėkio srovė į žemę pasiekia jautrumo ribą, ir taip saugo žmones nuo elektros smūgio bei mažina gaisro riziką.

Pagrindinė mintis:
Nuotėkio relė neapsaugo nuo perkrovos ir trumpojo jungimo – prieš ją visada turi būti automatinis jungiklis ar saugiklis. AC tipas tinka įprastoms buitinėms grandinėms; elektromobilių įkrovikliams, inverteriams ar dažnio keitikliams reikia A, F arba B tipo relės.

Poliai / srovė
4P / 25 A

Jautrumas
30 mA

Tipas
AC

Plotis
4 moduliai (72 mm)

Veikimo principas

Relė lygina srovę, tekančią faziniais laidais, su grįžtančia neutraliu laidu. Esant sveikai instaliacijai šios srovės lygios.

Jei dalis srovės nuteka į žemę – per pažeistą izoliaciją ar žmogų – susidaro skirtumas. Pasiekus 30 mA ribą, relė momentaliai atjungia grandinę.

Testo mygtuku periodiškai tikrinamas relės veikimas.

Kuo naudinga A9Z05425?
30 mA jautrumas – papildoma apsauga nuo tiesioginio prisilietimo, kai kitos apsaugos priemonės nesuveikia.

Techninės specifikacijos

Prekės tipas	Srovės nuotėkio relė (RCCB) be apsaugos nuo viršsrovių
Gamintojas / kodas	Schneider Electric / A9Z05425
Serija	Acti9 ID K (K60 IDK)
Polių skaičius	4P
Vardinė srovė In	25 A
Nuotėkio jautrumas IΔn	30 mA
Tipas	AC, momentinis
Vardinė įtampa	380…415 V AC
Dažnis	50/60 Hz
Komutacinė geba Im / IΔm	500 A
Sąlyginė trumpojo jungimo srovė Inc	6 kA su K60 automatiniu jungikliu; 4,5 kA su gG/GL 63 A saugikliu
Ui / Uimp	440 V AC / 4 kV
Gnybtai	1…35 mm² standus, 1…25 mm² lankstus, nuėmimas 14 mm
Priveržimo momentas	3,5 N·m
Plotis	4 moduliai (72 mm)
Matmenys	81 × 72 × 68 mm
Apsaugos klasė (gnybtai / priekis)	IP20 / IP40
Darbo temperatūra	−5…+40 °C
Patvarumas (mech. / elektr.)	5000 / 2000 (AC-1)
Standartai	EN/IEC 61008-1, EN/IEC 61008-2-1
Montavimas	DIN bėgelis 35 mm

Pagrindinės funkcijos

30 mA jautrumas – žmonių apsauga nuo elektros smūgio.
Momentinis suveikimas – be užlaikymo.
Nepriklausomas nuo įtampos – veikia elektromechaniškai.
4P / 25 A – trifazėms grupėms ir įvadams.
Dvigubi gnybtai – patogus prijungimas prie šynų ir laidų iki 35 mm².

Kur naudojamas?

Butų ir namų skirstomieji skydai
Vonios, virtuvės ir lauko kištukinių lizdų grupės
Biurų ir komercinių patalpų grupės
Sodybos ir garažai
Statybų aikštelių laikini skydai
Senų skydų modernizacija

Naudojimas pagal poreikį

Elektrikui.
Standartinis DIN modulis ir aiškūs gnybtai – greitas montavimas grupių skyduose.

Namo savininkui.
Apsaugo šeimą nuo elektros smūgio pažeidus izoliaciją ar prietaisą.

Statybų rangovui.
Patikimas sprendimas naujų butų ir namų grupėms pagal reikalavimus.

Praktinis panaudojimas

Jeigu bute įrengiama kištukinių lizdų grupė vonioje ir virtuvėje, tada prieš A9Z05425 statomas automatinis jungiklis, o po relės jungiamos lizdų grupės – pažeidus izoliaciją ar prisilietus, relė atjungs grandinę.

Pliusai

30 mA žmonių apsauga
Atitinka EN/IEC 61008-1
Inc 6 kA su K60
Dvigubi gnybtai iki 35 mm²
Kompaktiškas DIN modulis

Minusai / ribojimai

Neapsaugo nuo perkrovos ir trumpojo jungimo – reikia automatinio jungiklio ar saugiklio
AC tipas netinka elektromobilių įkrovikliams, inverteriams, dažnio keitikliams
Darbo temperatūra iki +40 °C

Saugos ir montavimo pastabos

Prieš relę įrenkite apsaugą nuo viršsrovių – automatinį jungiklį arba gG/GL saugiklį ne didesnį kaip 63 A.
Neutralų laidą veskite per relę – N po relės negalima jungti su kitų grupių N.
Prieš montuodami atjunkite įtampą ir patikrinkite, kad jos nėra.
Priveržkite gnybtus 3,5 N·m momentu.
Veikimą periodiškai tikrinkite testo mygtuku.
Montavimą atlieka kvalifikuotas elektrikas.

Greitas pasirinkimo gidas

25 A

30 mA

AC tipas

4 moduliai (72 mm)

EN 61008-1

Tinka, kai reikia:

Apsaugoti žmones nuo elektros smūgio
Įrengti grupių apsaugą buitiniuose skyduose
Atnaujinti seną skydą pagal reikalavimus

Patikrinkite prieš naudojimą:

Ar prieš relę yra automatinis jungiklis arba saugiklis
Apkrovos tipą – AC ar reikia A / F / B tipo
Ar grupės N laidai atskirti

Svarbus priminimas: Nuotėkio relė nepakeičia automatinio jungiklio – ji neapsaugo nuo perkrovos ir trumpojo jungimo.

☝ Elsprendimai.eu rekomenduoja:

Schneider Acti9 iC60N / K60N automatiniai jungikliai
Schneider Acti9 iID nuotėkio relės – kai reikia A tipo

DUK

Ar relė saugo nuo trumpojo jungimo?
Ne – prieš ją būtinas automatinis jungiklis arba saugiklis.

Ar tinka elektromobilio įkrovikliui?
Ne – įkrovikliams reikia A, F arba B tipo relės pagal įkroviklio reikalavimus.

Kokį saugiklį statyti prieš?
gG/GL ne didesnį kaip 63 A arba K60 automatinį jungiklį.

Kaip patikrinti veikimą?
Paspauskite testo mygtuką – relė turi išsijungti.

Kokio skerspjūvio laidai tinka?
1…35 mm² standūs arba 1…25 mm² lankstūs.

Kiek modulių užima?
4 moduliai (72 mm).
