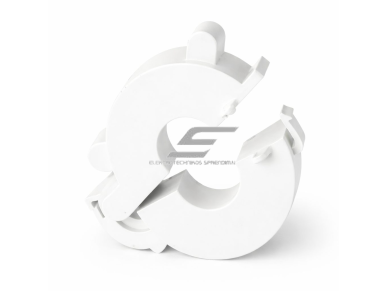

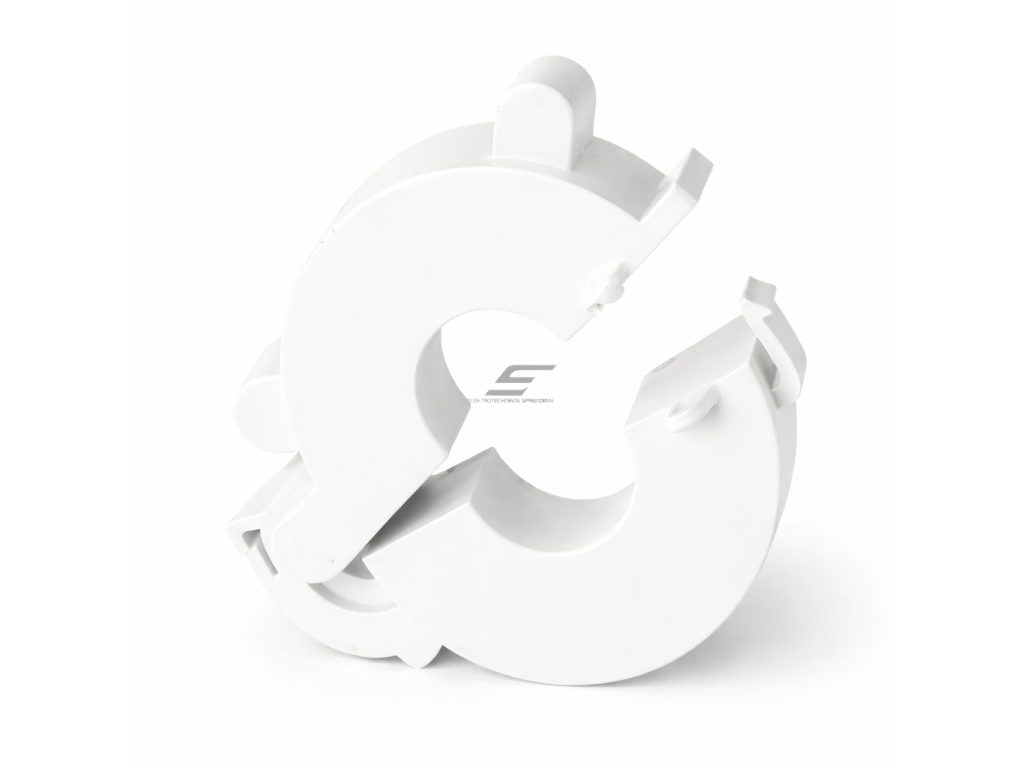

Standi aukštos įtampos ritė srovės matavimui | "Rogowski" žiedas | 100 A | iki 10 kV | Ø25 mm | 8 m kabelis | standi konstrukcija | IP67 | KRC-25

Techninės specifikacijos

• Tipas: Standi srovės matavimo ritė (Rogowski žiedas)
• Modelis: KRC-25
• Konstrukcija: Standi (rigid)
• Vidinis diametras: 24–25 mm
• Išorinis diametras: 63 mm
• Storis: 18 mm
• Vardinė matuojama srovė: 100 A
• Išėjimo signalo santykis: 370 ±10 mV/kA @ 50 Hz
• Gamybinė tolerancija: < 5 %
• Matavimo tikslumas: ±0,5 %
• Temperatūrinis dreifas: < 100 ppm/°C
• Linijiškumas: < ±0,1 % (nuo 1 % iki 100 % vardinės srovės)
• Pozicijos paklaida: < ±0,5 %
• Dažnių juosta (−3 dB): 1 Hz – 10 kHz
• Izoliacijos atsparumas: iki 10 kV
• Kabelio ilgis: 8 metrai
• Apsaugos klasė: IP67
• Matavimo tipas: Tik AC srovė

Funkcijos

• Aukštos įtampos (iki 10 kV) srovės matavimas
• Standi konstrukcija – stabilūs ir pakartojami rezultatai
• IP67 – tinkama lauko ir drėgnoms aplinkoms
• Platus matuojamų srovių diapazonas – viena platforma daugeliui sprendimų
• Plati dažnių juosta – tinka ne tik energijos apskaitai, bet ir dinaminių procesų analizei

Naudojimas

• Buitiniam / pažengusiam vartotojui: Didelės galios įrenginių energijos ir apkrovų stebėsenai, ilgalaikiams matavimo taškams, kur svarbus patikimumas
• Elektromontuotojui: Darbui aukštos įtampos skydinėse ir lauko instaliacijose, sprendimas, kai reikalinga IP67 apsauga ir mechaninis tvirtumas, patikimas montavimas be papildomos apsaugos
• Inžinieriui / automatikos specialistui: Integracija su energijos analizatoriais, PLC, SCADA, BMS, EMS, energetikos, transformatorinių, paskirstymo tinklų projektams, OEM sprendimams, kur svarbus tikslumas ir sertifikuojamas dizainas

Pliusai

• Iki 10 kV izoliacijos atsparumas
• IP67 – atspari dulkėms ir vandeniui
• Labai geras tikslumas ir linijiškumas
• Plati dažnių juosta (1 Hz – 10 kHz)
• Standi konstrukcija – stabilūs ilgalaikiai matavimai

Minusai

• Mažesnis montavimo lankstumas nei lanksčių Rogowski ričių
• Skirta tik kintamosios srovės (AC) matavimui
• Reikalinga suderinama matavimo / integratoriaus įranga
