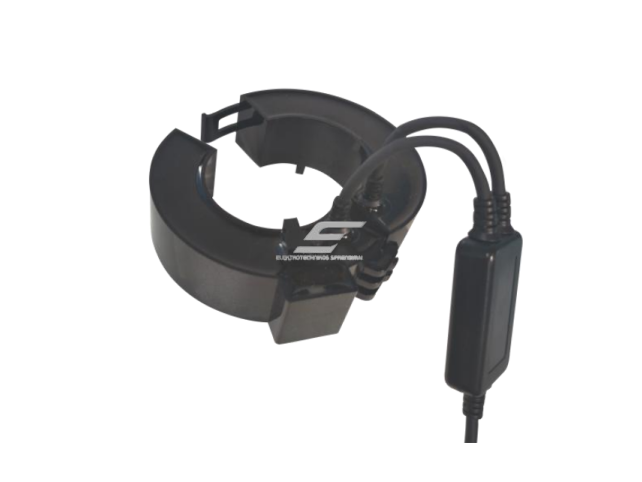

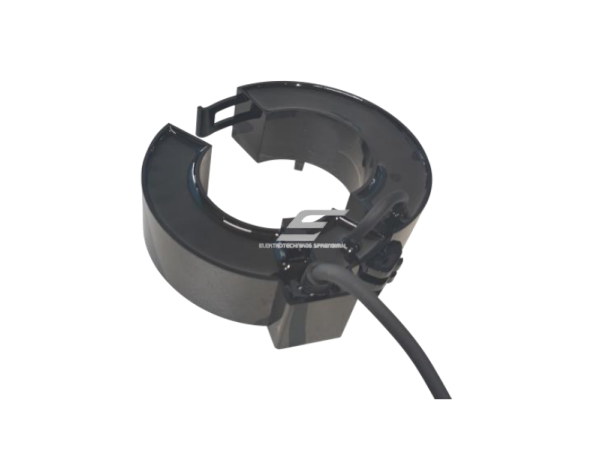

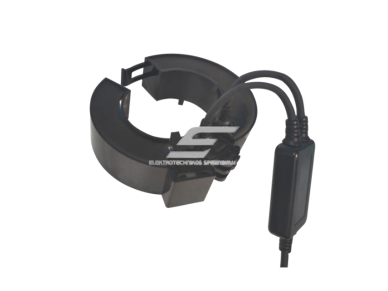

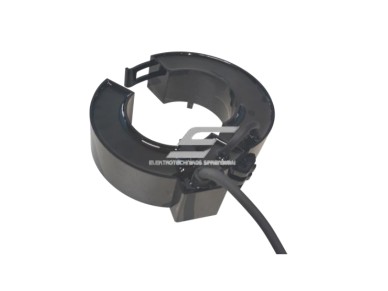

Standi aukštos įtampos ritė srovės matavimui | "Rogowski" žiedas | iki 24 kV | Ø48 mm | standi konstrukcija | IP68 | KRC-50

Kodas: ESKRC-50

Pasiteirauti apie prekę

Įkelti į palyginimąPašalinti iš palyginimo Palyginti prekes (0)

Pridėti į Mėgstamas

Kaina 90.75 € su PVM
( 75.00 € be PVM )

Į krepšelį

Aukštos klasės standi Rogowski tipo srovės matavimo ritė, skirta ypač patikimam kintamosios srovės (AC) matavimui aukštos įtampos ir sudėtingomis aplinkos sąlygomis. Šis modelis išsiskiria 24 kV izoliacijos lygiu, IP68 apsauga ir plataus dažnių diapazono palaikymu, todėl idealiai tinka energetikai, pramonei, infrastruktūros objektams ir ilgalaikiam lauko naudojimui. Standi konstrukcija užtikrina pastovią geometriją, mažą pozicijos paklaidą ir stabilų matavimo rezultatą net ten, kur lankstūs jutikliai nėra tinkami.
Prekės aprašymas

Techninės specifikacijos

Tipas: Standi srovės matavimo ritė (Rogowski žiedas)

Modelis: KRC-50

Konstrukcija: Standi (rigid)

Izoliacijos lygis: iki 24 kV

Vidinis diametras: 48 mm

Išorinis diametras: 96 mm

Storis: 28 mm

PCB konstrukcija: 6 sluoksnių PCB

Išėjimo signalo santykis (nekalibruotas): 1,025 mV/kA @ 50 Hz

Vidinė varža: 2,07 kΩ

Darbinis dažnių diapazonas: 1 Hz – 20 kHz

Tikslumas: ±0,5 % (temperatūrinis dreifas: 200 ppm/°C)

Linijiškumas: ±0,2 % (nuo 1 % iki 100 % vardinės srovės)

Pozicijos paklaida: ±1 %

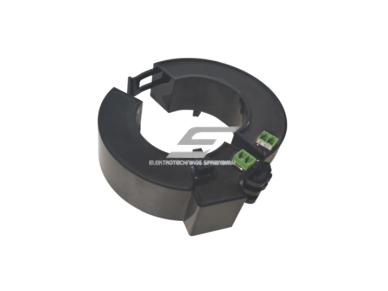

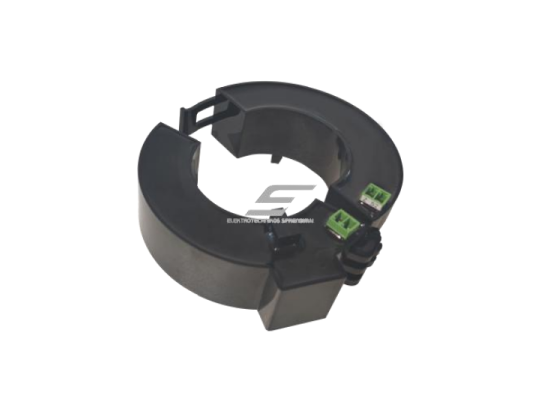

Išėjimo prijungimas: SR12 varžtinis gnybtas (IN+)

Apsaugos klasė: IP68

Matavimo tipas: Tik AC srovė

Funkcijos

Itin aukštos įtampos (iki 24 kV) srovės matavimas

Standi konstrukcija – stabilūs, pakartojami matavimo rezultatai

IP68 apsauga – visiška apsauga nuo dulkių ir ilgalaikio panardinimo į vandenį

Platus dažnių diapazonas – tinka tiek energijos apskaitai, tiek dinaminių procesų analizei

Patikima 6 sluoksnių PCB technologija – didesnis stabilumas ir tikslumas

Naudojimas

Buitiniam / pažengusiam vartotojui: Didelės galios įrenginių energijos ir apkrovų stebėsenai, ilgalaikiams matavimo taškams, kur svarbus patikimumas

Elektromontuotojui: Darbui aukštos įtampos skydinėse ir lauko instaliacijose, sprendimas, kai reikalinga IP67 apsauga ir mechaninis tvirtumas, patikimas montavimas be papildomos apsaugos

Inžinieriui / automatikos specialistui: Integracija su energijos analizatoriais, PLC, SCADA, BMS, EMS, energetikos, transformatorinių, paskirstymo tinklų projektams, OEM sprendimams, kur svarbus tikslumas ir sertifikuojamas dizainas

Pliusai

Iki 24 kV izoliacijos lygis

IP68 – tinkama ekstremalioms aplinkos sąlygoms

Aukštas tikslumas ir labai geras linijiškumas

Standi konstrukcija – ilgalaikis stabilumas

Platus dažnių diapazonas (1 Hz – 20 kHz)

Minusai

Mažesnis montavimo lankstumas nei lanksčių Rogowski ričių

Skirta tik kintamosios srovės (AC) matavimui

Reikalingas suderinamas integratorius / matavimo modulis
