  • Gelinė jungiamoji dėžutė | 3 × 6–18 mm² | Ø 6–18 mm | 180 × 135 × 45 mm | IP68 / IP69K | Raytech FOX BOX 3 | FOXBOX3

    Kodas: FOXBOX3

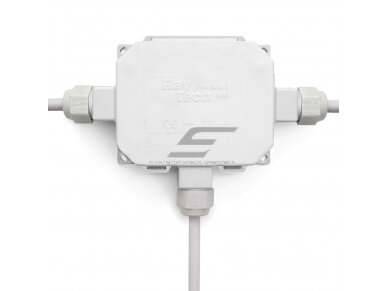

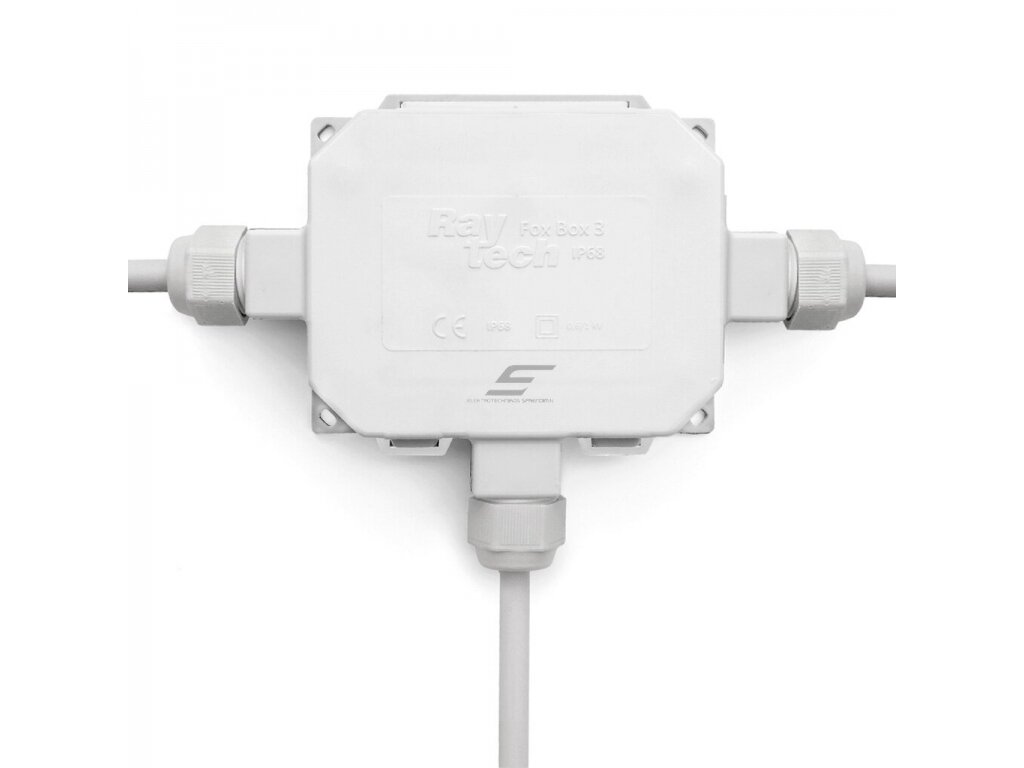

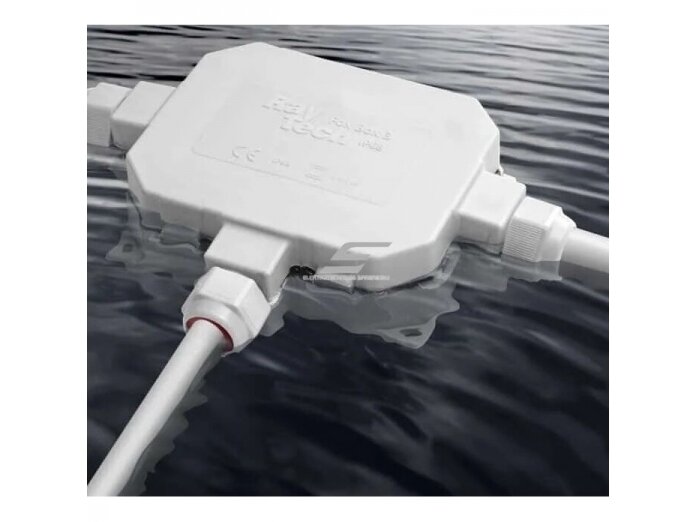

    Raytech FOX BOX 3 – iš anksto geliu užpildyta jungiamoji dėžutė su 3 sandariais įvadais ir gnybtais: 3 × 6–18 mm². Kabelio skersmuo Ø 6–18 mm, apsauga IP68 / IP69K, matmenys 180 × 135 × 45 mm.

  • Gelinė jungiamoji dėžutė | 3 × 6–18 mm² | Ø 6–18 mm | 180 × 135 × 45 mm | IP68 / IP69K | Raytech FOX BOX 3 | FOXBOX3

    Raytech FOX BOX 3 – iš anksto geliu užpildyta jungiamoji dėžutė su 3 sandariais įvadais ir gnybtais: 3 × 6–18 mm². Kabelio skersmuo Ø 6–18 mm, apsauga IP68 / IP69K, matmenys 180 × 135 × 45 mm.

    Pagrindinė mintis:
    Vietoje įprastos dėžutės su sandarikliais ir hermetiku – paruošta dėžutė, kurioje gelis jau sandarina įvadus ir gnybtus. Tinka ten, kur jungtis bus lauke, drėgmėje ar užliejama, pvz., apšvietimo, vaizdo stebėjimo ar automatikos instaliacijose.
    Sandarumas
    IP68 / IP69K
    Gnybtai
    3 × 6–18 mm²
    Kabelio Ø
    Ø 6–18 mm
    Įvadai
    3

    Veikimo principas

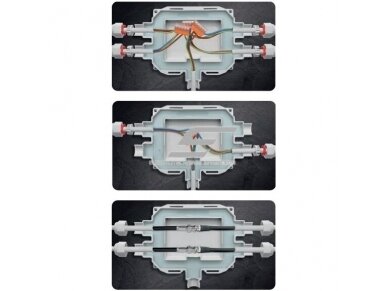

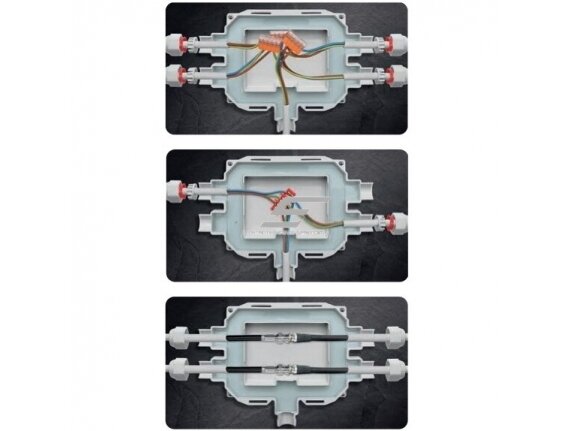

    Kabeliai įvedami per integruotus sandarius įvadus, gyslos prijungiamos prie dėžutėje esančių gnybtų.

    Dėžutė uždaroma užspaudžiant dangtį (be varžtų). Gelis apgaubia gnybtus ir įvadus, todėl vanduo ir drėgmė nepatenka į jungtį.

    Dėžutę galima tvirtinti ant sienos ar lubų viduje ir lauke, o prireikus atidaryti ir pakeisti jungtis.

    Kuo naudinga FOX BOX 3?
    Vienas sprendimas vietoje dėžutės, sandariklių, hermetiko ir izoliacijos – mažiau darbo ir mažiau klaidų montuojant.

    Techninės specifikacijos

    Prekės tipasIš anksto geliu užpildyta jungiamoji dėžutė su sandariais įvadais
    Gamintojas / serijaRaytech (Italija)
    ModelisFOX BOX 3
    KodasFOXBOX3
    Laidai (kiekis × skerspjūvis)3 × 6–18 mm²
    Kabelio išorinis skersmuoØ 6–18 mm
    Įvadų skaičius3

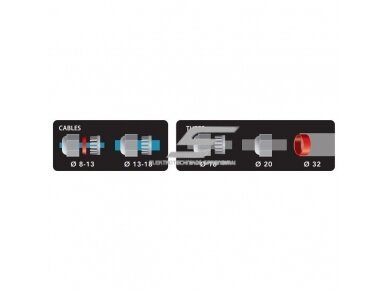

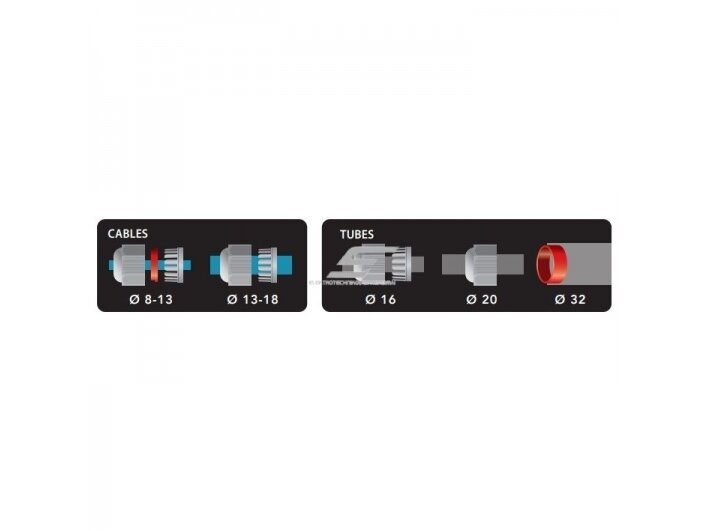

    Tinka vamzdžiamsØ 16 / 20 / 32 mm

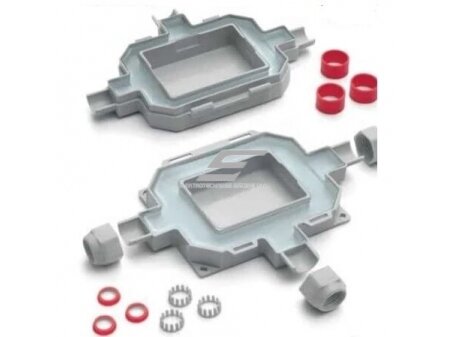

    KomplektacijaIntegruoti gnybtai ir kabelių įvadų sandarikliai
    Matmenys (I × P × A)180 × 135 × 45 mm
    Apsaugos laipsnisIP68 / IP69K
    Darbo temperatūra+90 °C (maks.)
    Montavimo temperatūra−40…+50 °C
    UžpildasHalogenų neturintis polimerinis gelis (UL 94-HB), neklasifikuojamas kaip pavojingas (CLP)
    Montavimo vietaViduje, lauke, po žeme, panardinta
    Pakartotinis atidarymasTaip
    Galiojimo laikasNeribotas

    Pagrindinės funkcijos

    • Integruoti sandarūs įvadai – kabelis prilaikomas ir sandarinamas.
    • Gnybtai komplekte – dėžutė paruošta montavimui.

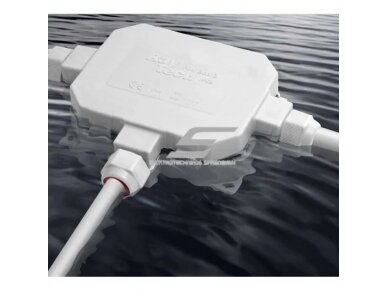

    • IP68 / IP69K sandarumas – tinka užliejamoms vietoms.
    • Užspaudžiamas dangtis – montavimas be varžtų.
    • Pakartotinai atidaroma – jungtis galima pertvarkyti.
    • UV atspari, be halogenų – tinka lauke ir viešose erdvėse.

    Kur naudojama?

    • Vaizdo stebėjimo kamerų maitinimas
    • Fasadų, takų ir laiptų apšvietimas
    • Sodo ir baseinų šviestuvai
    • Vartų ir automatikos įrenginiai
    • Drėgnos patalpos, rūsiai, garažai
    • Pramonės ir statybų objektai

    Naudojimas pagal poreikį

    Apsaugos sistemų montuotojui.
    Tvarkinga, sandari kameros ar įrenginio maitinimo jungtis lauke.
    Apšvietimo montuotojui.
    Atšakos į kelis šviestuvus vienoje kompaktiškoje dėžutėje.
    Elektrikui.
    Paruoštas sprendimas drėgnoms vietoms be hermetiko ir papildomų sandariklių.

    Praktinis panaudojimas

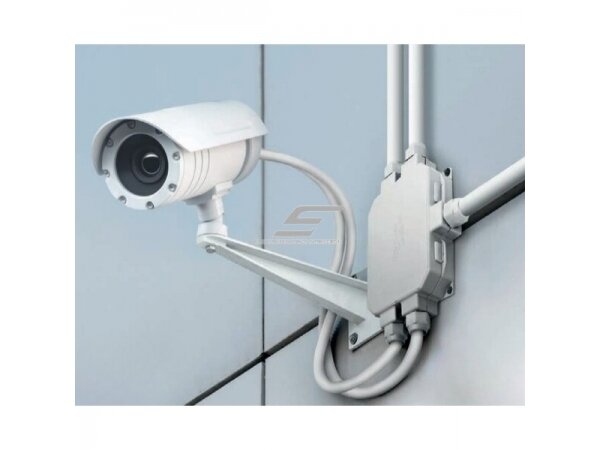

    Jeigu ant fasado reikia prijungti lauko šviestuvą ar kamerą prie maitinimo kabelio, tada kabeliai įvedami į FOX BOX 3 įvadus, prijungiami prie gnybtų ir dangtis užspaudžiamas. Jungtis apsaugota nuo lietaus ir drėgmės be papildomo sandarinimo.

    Pliusai

    • Paruošta naudoti – su gnybtais ir įvadais
    • IP68 / IP69K sandarumas
    • Montavimas be varžtų
    • Atidaroma pakartotinai
    • UV atspari, be halogenų

    Minusai / ribojimai

    • Kabelio skersmuo turi atitikti įvadų diapazoną
    • Gnybtų skerspjūvis ribotas – stambesniems kabeliams rinkitės movą
    • Pažeistas gelis neatkuriamas – reikia keisti dėžutę

    Saugos ir montavimo pastabos

    • Darbus atlikite atjungę įtampą.
    • Kabelį įveskite tik tiek, kiek nurodo gamintojas – kitaip nukentės sandarumas.
    • Gnybtus priveržkite tinkamai, nepalikite plikų gyslų.
    • Dangtį užspauskite iki galo.
    • Netvirtinkite dėžutės vietose, kur ją gali pažeisti mechaniškai.

    Greitas pasirinkimo gidas

    3 × 6–18 mm²
    Ø 6–18 mm
    180 × 135 × 45 mm
    IP68 / IP69K
    Raytech FOX BOX 3
    FOXBOX3
    Tinka, kai reikia:
    • Sandarios jungties ant sienos ar lubų lauke
    • Atšakų į šviestuvus ar kameras
    • Montavimo be hermetiko ir sandariklių
    Patikrinkite prieš naudojimą:
    • Kabelio išorinį skersmenį
    • Gyslų skaičių ir skerspjūvį
    • Reikalingų įvadų skaičių
    Svarbus priminimas: Dėžutė nepakeičia linijos apsaugos – grandinė turi būti apsaugota automatiniu jungikliu ir, lauke, nuotėkio rele.

    DUK

    Ar dėžutėje yra gnybtai?
    Taip, gnybtai yra komplekte.
    Ar galima montuoti lauke?
    Taip, dėžutė atspari UV ir drėgmei.
    Ar reikia hermetiko?
    Ne, įvadus ir gnybtus sandarina gelis.
    Kokio skersmens kabeliams?
    Ø 6–18 mm.
    Ar galima atidaryti?
    Taip, dėžutė pakartotinai atidaroma.
    Ar galima tvirtinti prie sienos?
    Taip, ant sienos ar lubų.

    Gelinė jungiamoji dėžutė | 3 × 6–18 mm² | Ø 6–18 mm | 180 × 135 × 45 mm | IP68 / IP69K | Raytech FOX BOX 3 | FOXBOX3

    Gelinė jungiamoji dėžutė | 3 × 6–18 mm² | Ø 6–18 mm | 180 × 135 × 45 mm | IP68 / IP69K | Raytech FOX BOX 3 | FOXBOX3 – sandarus, greitai sumontuojamas sprendimas elektros jungtims lauke, po žeme ir drėgnose vietose. Prekę rasite elsprendimai.eu – ELSprendimai patikrino techninius duomenis ir padės parinkti tinkamą dydį.
