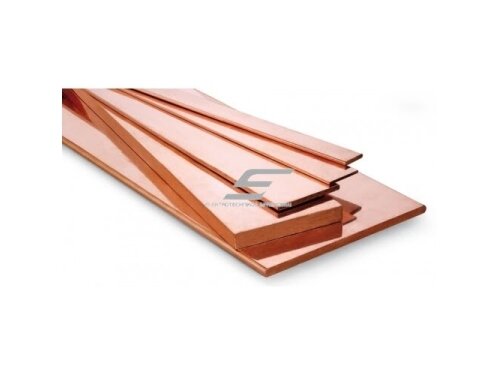

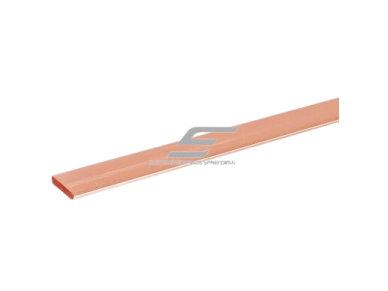

Varinė srovės šyna | 80 × 10 mm | 4 m | Elsp Group | ESV80X10

Kur naudojama

• Paskirstymo skydai – fazių L1–L3, N ir PE magistralės, jungtys tarp įvadinio kirtiklio ir automatinių jungiklių.
• Transformatorinės – 0,4 kV pusės jungtys ir įvadai į žemos įtampos skydus.
• UPS, akumuliatoriai, saulės elektrinės – nuolatinės srovės magistralės, kur srovė didelė, o įtampa žema.
• Įžeminimas – pagrindinė įžeminimo šyna ir potencialų išlyginimo magistralės.

Techninės specifikacijos

Masė ir varža apskaičiuotos pagal vario tankį 8,96 g/cm³ ir savitąją varžą 0,01724 Ω·mm²/m.

Kaip parinkti šyną pagal srovę

• DIN 43671 vertės yra orientacinės ir galioja nurodytomis sąlygomis.
• Aukštesnė temperatūra uždarame skyde leistiną srovę mažina, dažyta šyna šilumą atiduoda geriau (apie 15–20 % didesnė srovė).
• Dvi lygiagrečios šynos fazei duoda ne dvigubą, o apie 1,6–1,8 karto didesnę srovę.
• Galutinį sprendimą priima skydo projektuotojas pagal IEC 61439, įvertinęs ir trumpojo jungimo atsparumą.

➜ Visas asortimentas ir parinkimo pagal srovę lentelė

Montavimas

• Kontaktinius paviršius nuvalykite iki švaraus metalo ir patepkite kontaktine pasta.
• Varžtinėms jungtims naudokite 8.8 klasės varžtus su lėkštinėmis poveržlėmis, priveržkite dinamometriniu raktu.
• Šyną tvirtinkite izoliaciniais laikikliais, atstumą tarp jų parinkite pagal trumpojo jungimo srovę.
• Lenkite tik tam skirtu įrankiu, laikydamiesi minimalaus lenkimo spindulio.
• Varį su aliuminiu junkite tik per bimetalines (Cu–Al) jungtis.

Dažniausiai užduodami klausimai

Kokią srovę atlaiko 80 × 10 mm šyna?

Pagal DIN 43671 orientacinė leistina ilgalaikė srovė – 1240 A (neizoliuota, AC, aplinka +35 °C). Uždarame skyde ji mažesnė, todėl galutinį matmenį tvirtina projektuotojas.

Kiek sveria šyna?

Viena 4 m juosta sveria apie 28,7 kg (7,17 kg/m). Tokiai juostai nešti ir montuoti planuokite du žmones ar keltuvą.

Ar šyną galima naudoti nuolatinei srovei?

Taip. Nuolatinei srovei paviršiaus efekto nėra, todėl leistina srovė lygi arba šiek tiek didesnė nei kintamajai. Šynos varža – apie 21,6 µΩ/m, pagal ją apskaičiuosite įtampos kritimą DC magistralėje.

Ar šyną galima pjauti, lenkti ir dažyti?

Taip. Pjūvio briaunas nušlifuokite, lenkite tik įrankiu laikydamiesi minimalaus lenkimo spindulio. Šyną galima dažyti ar izoliuoti, tačiau kontaktinės vietos paliekamos nedažytos.
