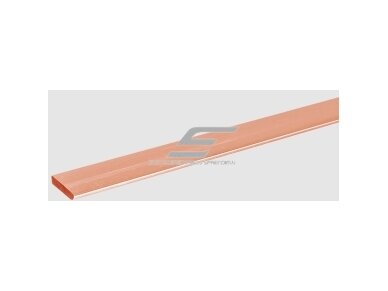

Varinė srovės šyna | 40 × 3 mm | 4 m | IEK | YBC10-03-040

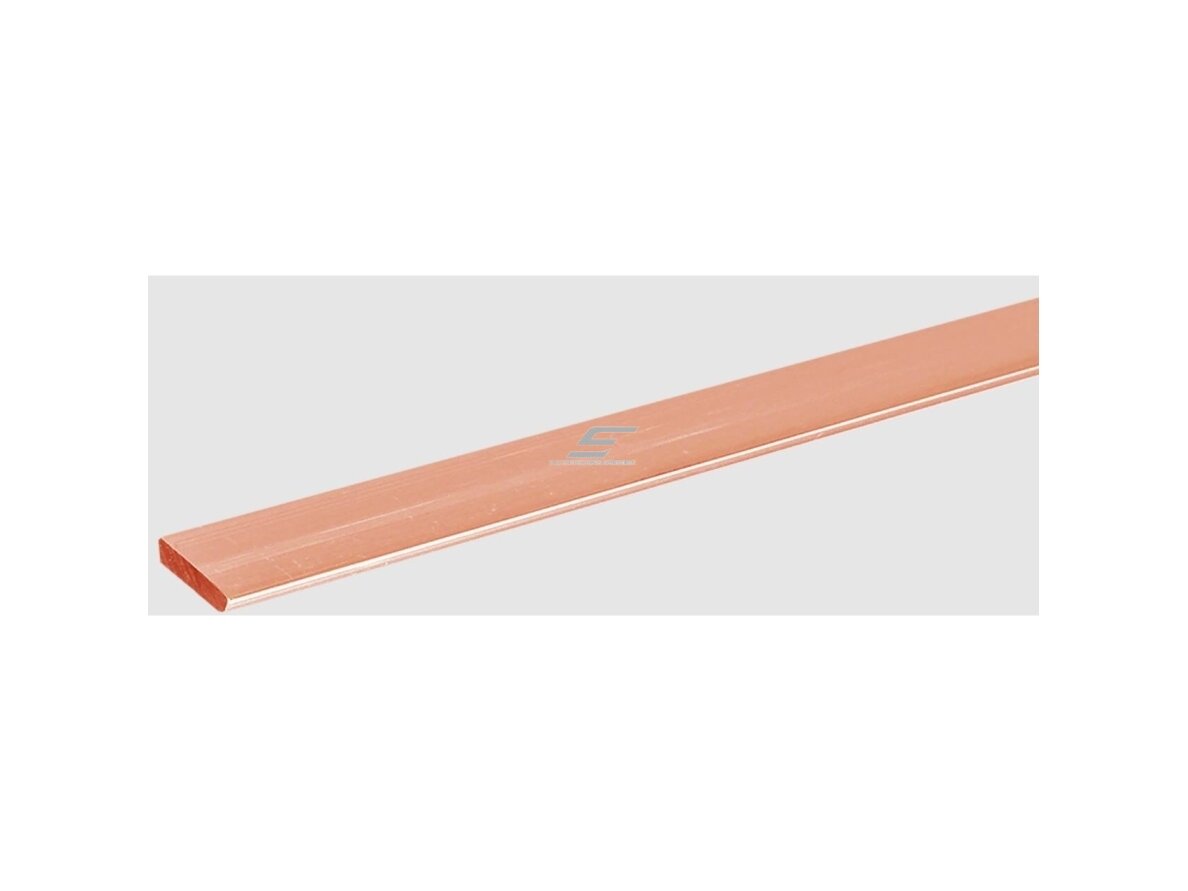

Varinė srovės šyna | 40 × 3 mm | 4 m | IEK | YBC10-03-040

Standi plokščia elektrotechninio vario šyna 40 × 3 mm, 4 m ilgio juosta. Skirta fazių L1–L3, N ir PE magistralėms elektros paskirstymo skyduose, transformatorinėse, UPS, akumuliatorių ir saulės elektrinių DC sistemose.

• Srovės magistralė – fazių L1–L3, N ir PE šynos skyde vienu standžiu laidininku.
• Maža varža – apie 143,7 µΩ/m, todėl mažesni nuostoliai ir įtampos kritimas.
• Tvarkingos atšakos – aparatai jungiami varžtinėmis jungtimis tiesiai prie šynos.
• Įžeminimo magistralė – pagrindinė įžeminimo ar potencialų išlyginimo šyna.
• Apdirbama vietoje – šyną galima pjauti, gręžti ir lenkti pagal skydo konstrukciją.

• 25 × 4 mm – mažesnis skerspjūvis – 245–327 A, tinka mažesnei apkrovai.
• 30 × 5 mm – didesnis skerspjūvis – 379 A, didesnei apkrovai ar uždaram skydui.
• Aliuminė šyna – lengvesnė ir pigesnė, bet tai pačiai varžai reikia ~1,6 karto didesnio skerspjūvio ir Cu–Al pereinamųjų jungčių.
• Lanksti šyna – trumpoms jungtims tarp aparatų ir vibracijai kompensuoti; standi šyna – magistralėms.

• Paskirstymo skydai ir ASS – fazių, N ir PE magistralės.
• Transformatorinės – 0,4 kV pusės jungtys ir įvadai į žemos įtampos skydus.
• UPS ir akumuliatorių sistemos – DC magistralės, kur srovė didelė, o įtampa žema.
• Saulės elektrinės – AC ir DC skydų magistralės.
• Įžeminimas – pagrindinė įžeminimo šyna, potencialų išlyginimas.
• Pramonės įrenginiai – galios jungtys valdymo ir paskirstymo spintose.

Jeigu skyde reikia magistralės, kurios skaičiuojamoji srovė iki 366 A, 40 × 3 mm šyna pagal DIN 43671 tinka atviroje montavimo vietoje. Jeigu skydas uždaras ir šiltas, rinkitės didesnį skerspjūvį arba dažytą šyną – apie tai spręskite su projektuotoju.

• Prieš darbus atjunkite maitinimą, apsaugokite nuo įjungimo ir patikrinkite, ar nėra įtampos.
• Kontaktinius paviršius nuvalykite ir patepkite kontaktine pasta.
• Varžtinėms jungtims naudokite 8.8 klasės varžtus su lėkštinėmis poveržlėmis, priveržkite gamintojo nurodytu momentu.
• Laikiklių atstumą parinkite pagal trumpojo jungimo srovę.
• Varį su aliuminiu junkite tik per Cu–Al pereinamąsias jungtis.
• Neizoliuotas dalis uždenkite; montavimą atlieka kvalifikuotas elektrikas.

Greitas pasirinkimo gidas

Jeigu skyde reikia magistralės, kurios skaičiuojamoji srovė iki 366 A, 40 × 3 mm šyna pagal DIN 43671 tinka atviroje montavimo vietoje. Jeigu skydas uždaras ir šiltas, rinkitės didesnį skerspjūvį arba dažytą šyną – apie tai spręskite su projektuotoju.

Varinė srovės šyna | 40 × 3 mm | 4 m | IEK | YBC10-03-040

Standi varinė 40 × 3 mm (120 mm²) šyna skydų, transformatorinių ir DC sistemų magistralėms: 366 A pagal DIN 43671, ~4,3 kg 4 m juosta.
