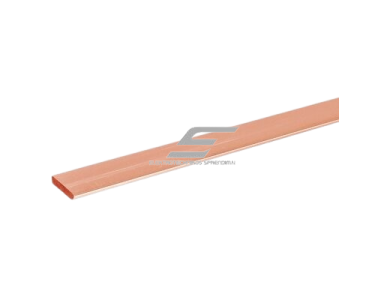

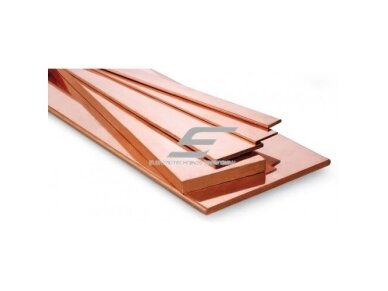

Varinė srovės šyna | 30 × 4 mm | 4 m | Elsp Group | ESV30X4

Techninės specifikacijos:

• Medžiaga: Elektrotechninis varis
• Matmenys: 30x4 mm
• Ilgis: 4 metrai
• Galia: ~124,7 kW
• Elektrinė varža: ~0.000583 Ω
• Maksimali ilgalaikė srovė (orientacinė): ~180 A (priklausomai nuo aušinimo)
• Šilumos darbinis diapazonas: -40°C iki +105°C
• Svoris: ~4,3 kg

Funkcijos:

• Elektros srovės perdavimas ir paskirstymas
• Pagrindinė fazių ar įžeminimo magistralė skydeliuose
• Komponentų sujungimas (kontaktoriai, išjungikliai, keitikliai ir kt.)
• Galima naudoti šynų sujungimui lanksčiomis jungtimis ar per tarpiklius

Naudojimas:

• Elektros paskirstymo spintos ir skydai
• Dažnio keitiklių ir UPS sistemų prijungimas
• Pramoniniai ir automatikos valdymo skydai
• Saulės ir akumuliatorių sistemos (PV DC magistralės)
• Laboratoriniai elektros testavimo stendai

Montavimo rekomendacijos

• Aliuminines šynas jungiant su variu būtina naudoti kontaktinę pastą arba bimetalinius adapterius.
• Laikykitės minimaliai reikalaujamų atstumų tarp fazių pagal IEC standartus.
• Užtikrinkite gerą vėdinimą, ypač esant didelėms srovėms.
• Tvirtinimui naudokite atestuotus izoliatorius ir tvirtinimo laikiklius.

Pliusai:

• Labai geras elektros laidumas
• Didelis mechaninis tvirtumas
• Tinka tiek AC, tiek DC sistemoms
• Ilgaamžiška – atspari oksidacijai
• Kompaktiškas dydis, bet didelis srovės pralaidumas
• Tinka aukštos kokybės elektros instaliacijoms

Minusai:

• Didesnė kaina nei aliuminio šynų
• Didesnis svoris, lyginant su aliuminiu
• Reikalauja kruopštaus kontaktinių vietų apdirbimo (ypač spaudžiant ar lituojant)
• Dėl lankstumo ribų netinka intensyviems vibruojantiems sprendimams be tvirtinimo
