Talpinis | talpuminis grūdų | birių medžiagų talpylos lygio matavimo jutiklis | 0-15mm | 5A | 90-240VAC | IP67

Talpinis grūdų, pašarų ir granulių lygio jutiklis – 90-240V AC, relinis išėjimas, 0-15 mm, IP67

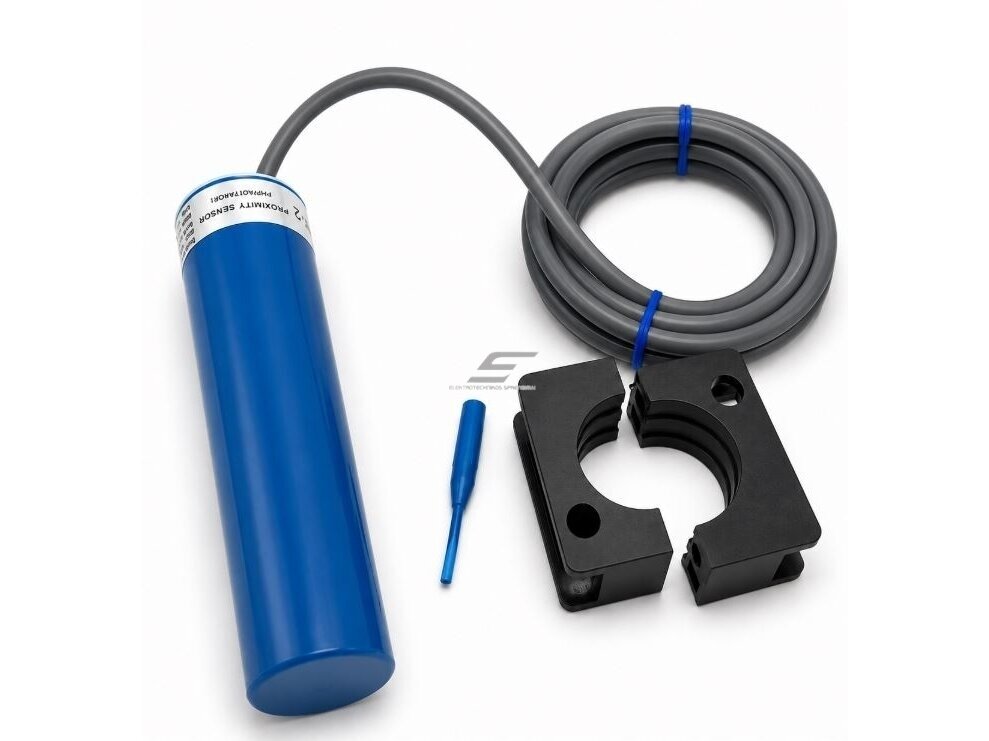

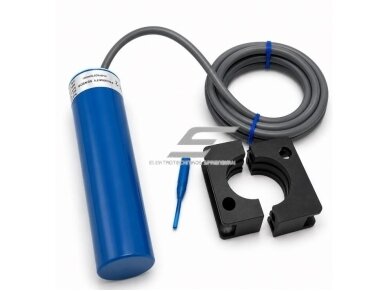

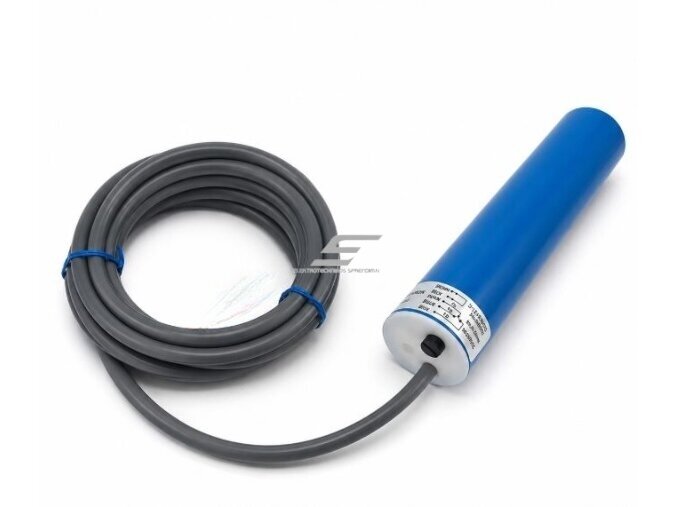

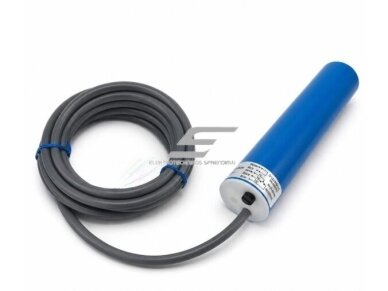

Talpinis artumo ir medžiagos lygio jutiklis skirtas grūdų, kombinuotųjų pašarų, granulių bei kitų birių medžiagų aptikimui bunkeriuose, hoperiuose, talpose, šėrimo loveliuose ir automatinėse pašarų tiekimo sistemose.

Jutiklis aptinka prie aktyviojo paviršiaus priartėjusią medžiagą ir perjungia integruotą relinį išėjimą. Elektroninis veikimo principas leidžia pakeisti mechaninius mikrojungiklius, kurių veikimą gali trikdyti dulkės, drėgmė, medžiagos prilipimas ar mechaninis nusidėvėjimas.

Jutiklis gali būti naudojamas kaip elektroninis bunkerio arba šėrimo talpos pripildymo kontrolės jungiklis.

• aptinka, kada medžiaga pasiekia nustatytą lygį;
• gali stabdyti pašarų arba grūdų tiekimo transporterį;
• gali įjungti arba išjungti sraigtinį konvejerį;
• gali perduoti signalą valdymo skydui arba PLC;
• gali aktyvuoti šviesos arba garso signalizaciją;
• gali apsaugoti talpą nuo perpildymo.

• Bekontaktis birių medžiagų aptikimas – nereikia mechaniškai spausti jungiklio.
• Talpinis veikimo principas – aptinka grūdus, pašarus, granules ir kitas medžiagas.
• Platus 90-240V AC maitinimo diapazonas – tinkamas įvairioms valdymo sistemoms.
• Integruotas relinis išėjimas – tiesioginiam valdymo signalui perduoti.
• Reguliuojamas 0-15 mm aptikimo atstumas – pritaikymui skirtingoms medžiagoms.
• Reguliuojama 0-2 valandų delsa – stabilesniam automatikos sistemos darbui.
• IP67 korpuso apsauga – apsaugai nuo dulkių ir laikino panardinimo poveikio.
• Dviejų spalvų LED indikacija – veikimo būsenai stebėti.
• Platus temperatūros diapazonas – naudojimui nuo -20°C iki +75°C.
• Elektroninė konstrukcija – mažesnė mechaninio užstrigimo ir nusidėvėjimo rizika.

• Grūdų bunkeriuose – viršutinio arba apatinio medžiagos lygio kontrolei.
• Pašarų talpose – automatinės šėrimo sistemos valdymui.
• Šėrimo loveliuose ir dubenyse – pašaro buvimui kontroliuoti.
• Granulių bunkeriuose – kuro, plastiko arba pašarų granulių lygiui stebėti.
• Sraigtinių transporterių sistemose – medžiagos tiekimui įjungti arba sustabdyti.
• Konvejerių sistemose – medžiagos buvimui arba susikaupimui nustatyti.
• Gyvulininkystės ūkiuose – automatinių pašarų tiekimo sistemų kontrolei.
• Grūdų sandėliavimo sistemose – bunkerio pripildymo arba ištuštėjimo signalui.
• Malūnuose ir pašarų gamyklose – birių medžiagų transportavimo automatikai.
• Pramoniniuose procesuose – kai reikia aptikti sausą arba granuliuotą medžiagą.

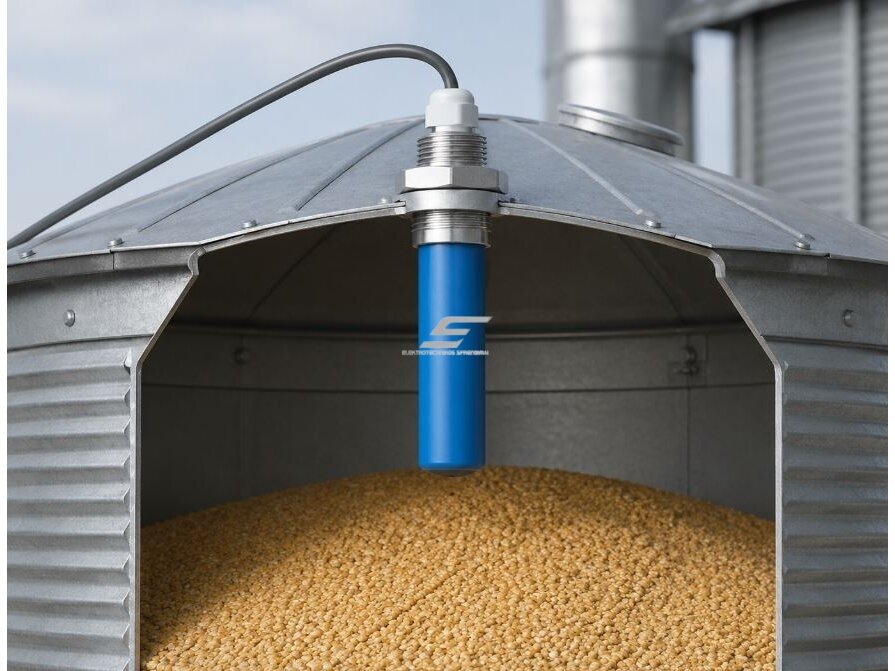

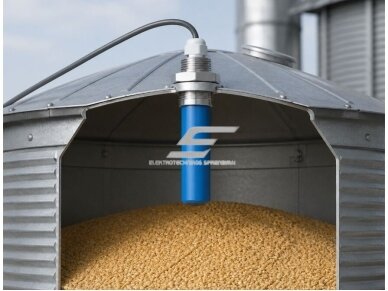

Pavyzdžiui, pašarų bunkeryje jutiklis sumontuojamas ties didžiausiu leistinu pripildymo lygiu. Pašarui nepasiekus jutiklio, sraigtinis transporteris tiekia medžiagą į bunkerį.

Kai pašaras pakyla iki jutiklio aktyviojo paviršiaus, pasikeičia talpinio aptikimo laukas ir perjungiama integruota relė. Relės signalas perduodamas kontaktoriui arba valdymo skydui, kuris sustabdo transporterį.

Pašarų lygiui nukritus žemiau jutiklio, relė grįžta į pradinę būseną ir transportavimas gali būti atnaujinamas automatiškai.

Ūkininkui: tinka grūdų ir pašarų lygiui bunkeriuose, šėrimo talpose bei automatiniuose loveliuose kontroliuoti.

Gyvulininkystės įrangos montuotojui: gali pakeisti mechaninį pašarų lygio mikrojungiklį ir perduoti signalą šėrimo sistemos valdikliui.

Automatikos specialistui: relinis išėjimas leidžia jutiklį integruoti į kontaktoriaus, tarpinės relės, PLC arba signalizacijos grandinę.

Techninės priežiūros specialistui: LED indikacija ir reguliuojamas jautrumas palengvina jutiklio patikrą, sureguliavimą ir gedimų diagnostiką.

Prieš montuojant būtina įvertinti aptinkamos medžiagos tipą, bunkerio konstrukciją, sienelės storį, jutiklio montavimo vietą ir relės valdomos grandinės apkrovą.

• Jutiklio nenaudokite sprogioje arba ATEX klasifikuotoje aplinkoje.
• Prieš jungiant patikrinkite 90-240V AC maitinimo įtampą.
• Prijungimo darbus atlikite tik atjungę maitinimą.
• Jautrumą reguliuokite naudodami realiai aptinkamą medžiagą.
• Aptikimo funkciją patikrinkite tuščioje ir pripildytoje talpoje.
• Įvertinkite talpos sienelės medžiagą ir storį.
• Montuojant prie metalinių konstrukcijų gali reikėti papildomo derinimo.
• Nenaudokite relės tiesioginiam galingo variklio maitinimui.
• Varikliui arba transporteriui valdyti naudokite kontaktorių ar tarpinę relę.
• Neviršykite relės apkrovos pagal prijungtos apkrovos cos φ.
• Apsaugokite kabelio įvadą nuo tempimo ir mechaninio pažeidimo.
• Periodiškai nuvalykite stipriai prilipusią medžiagą nuo jutiklio paviršiaus.
• Montavimą ir elektrinį prijungimą turi atlikti kvalifikuotas specialistas.

Greitas pasirinkimo gidas

Talpinį grūdų ir pašarų lygio jutiklį rinkitės, kai reikia bekontakčiu būdu aptikti grūdus, pašarus, granules arba kitą birią medžiagą bunkeryje, talpoje, šėrimo lovyje ar transportavimo sistemoje.

Elektroninis grūdų, pašarų ir granulių lygio valdymas

Talpinis artumo jutiklis skirtas grūdų, kombinuotųjų pašarų, granulių ir kitų birių medžiagų buvimui bei lygiui bunkeriuose, talpose, šėrimo loveliuose ir transportavimo sistemose kontroliuoti.

Elektroninis veikimo principas leidžia pakeisti mechaninius mikrojungiklius, sumažina judančių dalių užstrigimo riziką ir suteikia galimybę reguliuoti aptikimo jautrumą bei veikimo delsą. Integruotas relinis išėjimas gali perduoti signalą kontaktoriui, tarpinei relei, PLC arba signalizacijos sistemai.

Platus 90-240V AC maitinimo diapazonas, 0-15 mm aptikimo atstumas, iki 2 valandų reguliuojama delsa, IP67 korpusas ir dviejų spalvų LED indikacija leidžia jutiklį pritaikyti įvairiose žemės ūkio bei pramoninėse automatikos sistemose. Įrenginys negali būti naudojamas sprogiose arba ATEX klasifikuotose zonose.
