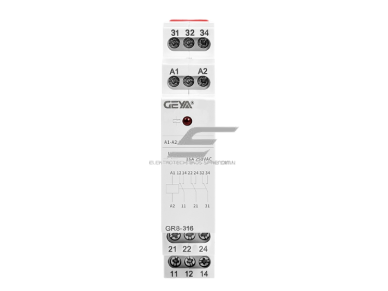

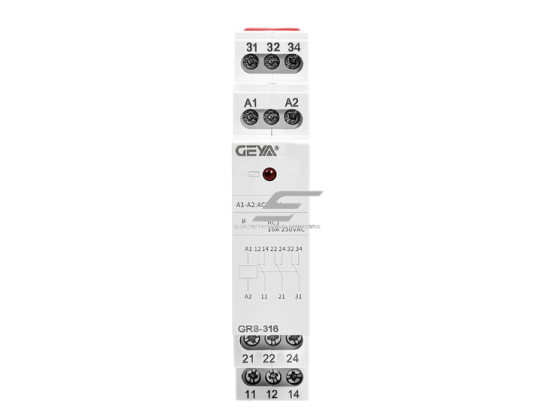

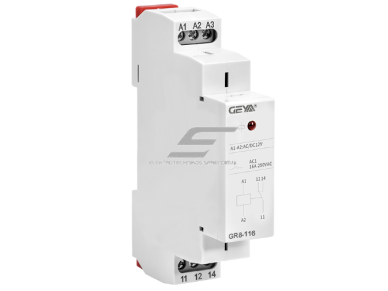

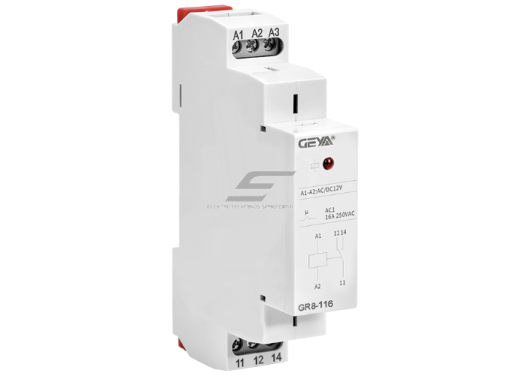

  • Modulinė tarpinė relė | 3×SPDT | 16 A AC1 | ritė 230 V AC | LED | DIN 18 mm | GEYA GR8-316

    Kodas: ESGR8-316

    Modulinė GEYA GR8-316 tarpinė relė su 3 perjungiamaisiais kontaktais (16 A AC1) ir rite 230 V AC. Vienas 18 mm modulis DIN bėgelyje, LED būsenos indikacija – valdymo signalų atskyrimui, kontaktų dauginimui ir kontaktorių ričių valdymui skyduose.

  • Modulinė tarpinė relė | 3×SPDT | 16 A AC1 | ritė 230 V AC | LED | DIN 18 mm | GEYA GR8-316

    Modulinė GEYA GR8-316 tarpinė relė su 3 perjungiamaisiais kontaktais (SPDT / CO) ir 16 A AC1 kontaktų srove. Ji montuojama ant 35 mm DIN bėgelio, užima vieną 18 mm modulį ir leidžia vienu valdymo signalu perjungti atskiras grandines, atskirti valdiklio išėjimą nuo apkrovos ir padauginti kontaktų skaičių. Ritė 230 V AC leidžia relę valdyti tiesiai iš tinklo įtampos signalų – laikmačių, termostatų, jungiklių ar kitų 230 V valdymo įrenginių.

    Pagrindinė mintis:
    Rinkitės GR8-316, kai reikia vienu valdymo signalu perjungti 3 nepriklausomas grandines ir viską sutalpinti vieno modulio plotyje. Kontaktai skirti iki 16 A varžinei (AC1) apkrovai esant 250 V AC – variklius ir kitas dideles indukcines apkrovas relė turi valdyti per kontaktorių, o ne tiesiogiai.
    Ritė
    230 V AC
    Kontaktai
    3×SPDT (CO)
    Kontaktų srovė
    16 A AC1, 250 V AC
    Montavimas
    DIN 35 mm, 1 modulis (18 mm)

    Veikimo principas

    Relė tvirtinama ant 35 mm DIN bėgelio (EN/IEC 60715) paskirstymo dėžėje ar automatikos skyde. Valdymo įtampa paduodama į ritės gnybtus A1–A2, o valdomos grandinės jungiamos prie kontaktų grupių 11-12-14, 21-22-24 ir 31-32-34: 11/21/31 – bendras kontaktas, 12/22/32 – normaliai uždaras (NC), 14/24/34 – normaliai atviras (NO).

    Padavus valdymo įtampą, ritė pritraukia inkarą ir visi 3 kontaktai persijungia vienu metu – ne ilgiau kaip per 40 ms. Raudonas LED rodo, kad relė įjungta. Nutraukus valdymo įtampą, kontaktai grįžta į pradinę padėtį (ne ilgiau kaip per 200 ms).

    Ritės ir kontaktų grandinės elektriškai atskirtos, todėl valdymo pusė gali veikti kitokia įtampa nei perjungiama grandinė – pavyzdžiui, žemos įtampos valdiklis gali saugiai perjungti 230 V grandinę.

    Kuo naudinga GR8-316?
    Vienas 18 mm modulis, 3 perjungiamieji kontaktai ir LED indikacija: GR8-316 atstoja relę su atskiru lizdu ir užima mažiau vietos skyde. Laidai jungiami tiesiai prie varžtinių gnybtų.

    Techninės specifikacijos

    Prekės tipas Modulinė tarpinė (pagalbinė) relė
    Gamintojas GEYA
    Modelis GR8-316 (230 V AC)
    Prekės kodas ESGR8-316
    Ritės (valdymo) įtampa 230 V AC (A1–A2)
    Ritės galia AC maks. 6 VA
    Valdymo įtampos tolerancija −15 % / +10 %
    Kontaktai 3×SPDT (perjungiamieji, CO)
    Kontaktų vardinė srovė 16 A (AC1)
    Perjungimo įtampa 250 V AC / 24 V DC
    Min. perjungiama galia (DC) 500 mW
    Persijungimo laikas maks. 40 ms
    Grįžimo laikas maks. 200 ms
    Būsenos indikacija raudonas LED
    Mechaninis resursas 1×10⁷ ciklų
    Elektrinis resursas (AC1) 1×10⁵ ciklų
    Darbo temperatūra −20…+55 °C
    Laikymo temperatūra −35…+75 °C
    Apsaugos laipsnis IP40 (priekinė dalis), IP20 (gnybtai)
    Montavimas DIN bėgelis 35 mm (EN/IEC 60715), bet kokia padėtis
    Matmenys 90 × 18 × 64 mm (1 modulis)
    Gnybtai vienagyslis laidas maks. 1×2,5 mm² arba 2×1,5 mm²; su antgaliu maks. 1×2,5 mm²
    Viršįtampių kategorija / taršos laipsnis III / 2

    Pagrindinės funkcijos

    • 3 perjungiamieji kontaktai – vienu signalu valdomos 3 nepriklausomos grandinės, galima naudoti NO ir NC logiką.
    • 16 A AC1 kontaktai – gali tiesiogiai perjungti varžines apkrovas iki 16 A, pvz., šildymo elementus.
    • 230 V AC ritė – valdymas tiesiai iš tinklo įtampos signalų, be papildomo maitinimo šaltinio.
    • Galvaninis atskyrimas – valdiklio ar jutiklio išėjimas atskiriamas nuo perjungiamos grandinės.
    • LED indikacija – relės būsena matoma iš karto, greitesnė diagnostika.
    • Vienas modulis – 18 mm pločio korpusas taupo vietą paskirstymo skyde.

    Kur naudojama?

    • PLC ir valdiklių išėjimų atskyrimui nuo apkrovos grandinių
    • Kontaktorių ir magnetinių paleidiklių ričių valdymui
    • ŠVOK sistemose – ventiliatorių, sklendžių, siurblių valdymui
    • Apšvietimo valdymui iš laikmačių, termostatų ar prieblandos jungiklių
    • Avarijos ir būsenos signalų perdavimui kitai sistemai (sausas kontaktas)
    • Namų ir pastatų paskirstymo skyduose – apkrovų valdymui pagal laikmatį, termostatą ar įtampos relę

    Naudojimas pagal poreikį

    Namo elektros skydo montuotojui.
    230 V laikmačio ar termostato signalu galima valdyti iki trijų atskirų grandinių.
    Pastato administratoriui.
    Apšvietimo, šildymo ar ventiliacijos grandinių valdymas iš vieno 230 V signalo.
    Elektrikui.
    16 A kontaktai leidžia tiesiogiai perjungti varžines apkrovas be atskiro kontaktoriaus.

    Praktinis panaudojimas

    Jeigu 230 V laikmatis turi įjungti šildymo elementą, signalinę lemputę ir duoti signalą ventiliacijai, GR8-316 su 230 V rite tai atlieka vienu signalu: kiekvienas iš trijų 16 A kontaktų perjungia atskirą grandinę.

    Pliusai

    • 3 perjungiamieji kontaktai viename 18 mm modulyje
    • 16 A AC1 kontaktų srovė esant 250 V AC
    • Raudonas LED būsenos indikatorius
    • Ritė ir kontaktai elektriškai atskirti
    • Nereikia atskiro lizdo – varžtiniai gnybtai iki 2,5 mm²
    • Valdymas tiesiai iš 230 V tinklo signalų

    Minusai / ribojimai

    • Kontaktų perjungimo įtampa DC – tik iki 24 V
    • Neskirta tiesiogiai paleisti variklių – naudokite kontaktorių
    • Nėra rankinio testavimo mygtuko, relė nekeičiama atskirai – sugedus keičiamas visas modulis
    • Trifazėms galios apkrovoms naudokite kontaktorių – kontaktų vardinė įtampa 250 V AC
    • 24 V PLC išėjimu tiesiogiai nevaldoma – tam rinkitės 24 V ritės relę

    Saugos ir montavimo pastabos

    • Prieš montuodami išjunkite maitinimą ir patikrinkite, ar nėra įtampos.
    • Patikrinkite ritės įtampą ant korpuso: 230 V AC (A1–A2).
    • Ritės gnybtai A1–A2 yra 230 V potencialo – dirbkite tik atjungę maitinimą.
    • Neviršykite 16 A AC1 ir 250 V AC / 24 V DC perjungimo ribų.
    • Indukcinėms apkrovoms (kontaktorių ritėms, vožtuvams) naudokite slopinimo grandinę: DC – diodą, AC – RC grandinę ar varistorių.
    • Laidų skerspjūvį parinkite pagal srovę; į gnybtą – maks. 2,5 mm².
    • Montavimą ir prijungimą turi atlikti kvalifikuotas elektrikas.

    Greitas pasirinkimo gidas

    230 V AC
    3×SPDT (CO)
    16 A AC1
    1 modulis DIN 18 mm
    LED indikacija
    Tinka, kai reikia:
    • vienu signalu valdyti 3 grandines
    • atskirti valdiklio išėjimą nuo apkrovos
    • valdyti kontaktoriaus ritę
    • valdyti iš 230 V laikmačio, termostato ar jungiklio
    Patikrinkite prieš naudojimą:
    • valdymo įtampą ir jos tipą (AC ar DC)
    • apkrovos tipą ir srovę – iki 16 A AC1
    • ar DC perjungiama įtampa neviršija 24 V
    • ar skyde yra 1 laisvas modulis
    Svarbus priminimas: Tarpinė relė nėra apsauginis aparatas: ji neapsaugo nuo perkrovos ar trumpojo jungimo, todėl grandinę būtina apsaugoti automatiniu jungikliu ar saugikliu.

    DUK – dažniausiai užduodami klausimai

    Kokia ritės valdymo įtampa?
    230 V AC (A1–A2).
    Ar tinka 24 V PLC išėjimui?
    Ne – ritė 230 V AC; 24 V DC valdymui rinkitės 24 V ritės relę.
    Ar galima tiesiogiai jungti variklį?
    Ne – relė valdo kontaktoriaus ritę, o kontaktorius – variklį.
    Kiek vietos užima skyde?
    Vieną modulį – 18 mm DIN bėgelyje.
    Ar galima perjungti DC apkrovą?
    Taip, tačiau kontaktų perjungimo įtampa DC – tik iki 24 V.
    Ar reikia atskiro relės lizdo?
    Ne – laidai jungiami tiesiai prie varžtinių gnybtų.

    Modulinė tarpinė relė | 3×SPDT | 16 A AC1 | ritė 230 V AC | LED | DIN 18 mm | GEYA GR8-316

    GEYA GR8-316 – modulinė tarpinė relė su 3 perjungiamaisiais 16 A AC1 kontaktais ir rite 230 V AC. Vienas 18 mm modulis DIN bėgelyje, LED indikacija ir galvaninis atskyrimas – patikimam signalų perdavimui ir kontaktorių valdymui automatikos ir paskirstymo skyduose.
