Transformatorinis ventiliatoriaus greičio reguliatorius pagal temperatūrą su vožtuvo išėjimu | 5A | 230VAC | 5-35°C | virštinkinis | IP54 | Sentera Controls | GTH-1-50L22
Kodas: GTH-1-50L22Pasiūlymas galioja iki 2026-12-31Kaina 392.58 € su PVM( 324.45 € be PVM )612.43 €Sutaupykite 219.85 €Temperatūrinis transformatorinis greičio reguliatorius – patikimas ir ilgaamžis sprendimas vienfazių AC ventiliatorių greičio valdymui pagal aplinkos temperatūrą. Įrenginys skirtas šildymo ir vėdinimo sistemoms, kur būtina užtikrinti optimalų mikroklimatą, sumažinti energijos sąnaudas ir prailginti ventiliatorių tarnavimo laiką.
Reguliatorius veikia autotransformatoriaus principu, todėl užtikrina stabilų, tylų ir varikliui saugų greičio keitimą. Gali valdyti vieną arba kelis ventiliatorius, kurių bendra srovė neviršija 5 A, bei papildomai valdyti išorinį šildymo arba aušinimo vožtuvą.
-
Transformatorinis ventiliatoriaus greičio reguliatorius pagal temperatūrą su vožtuvo išėjimu | 5A | 230VAC | 5-35°C | virštinkinis | IP54 | Sentera Controls | GTH-1-50L22

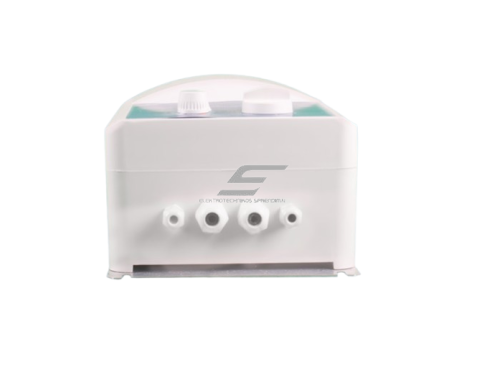

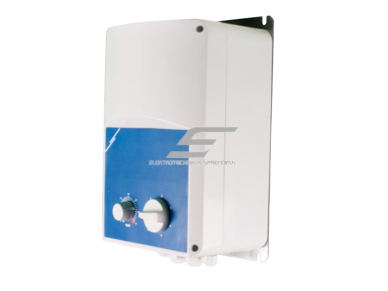

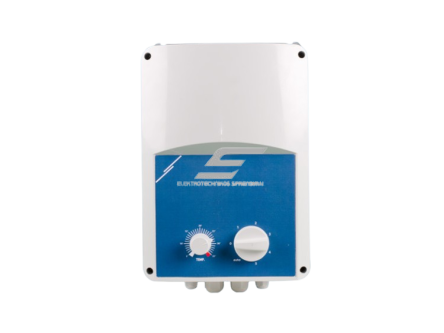

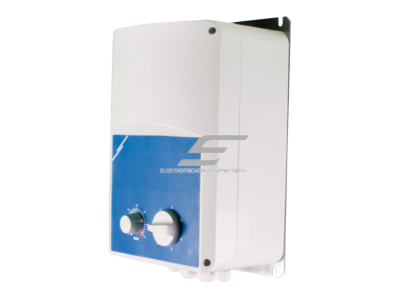

GTH-1-50L22 – Sentera Controls transformatorinis ventiliatoriaus greičio reguliatorius pagal temperatūrą vienfaziams 230 VAC įtampa valdomiems varikliams iki 5 A. Turi 7 padėčių perjungiklį (išjungta, 5 rankinės pakopos, automatinis režimas), temperatūros nustatymą 5–35 °C ir nereguliuojamą 230 VAC išėjimą karšto vandens vožtuvui.
Pagrindinė mintis:
Paprastas vandeninio oro šildytuvo ar vėdinimo ventiliatoriaus valdiklis: pagal PT500 jutiklio temperatūrą perjungia ventiliatoriaus greičio pakopas ir įjungia vožtuvą, o sinusinė transformatoriaus įtampa užtikrina tylų variklio darbą net mažiausioje pakopoje. Šis modelis skirtas galingesniems ventiliatoriams ar keliems oro šildytuvų ventiliatoriams – iki 5 A bendros variklių srovės.Maks. variklio srovė
5 APakopos
80 / 110 / 140 / 170 / 230 VACValdymas
Pagal temperatūrą 5–35 °CApsauga
IP54, virštinkinis montavimasVeikimo principas

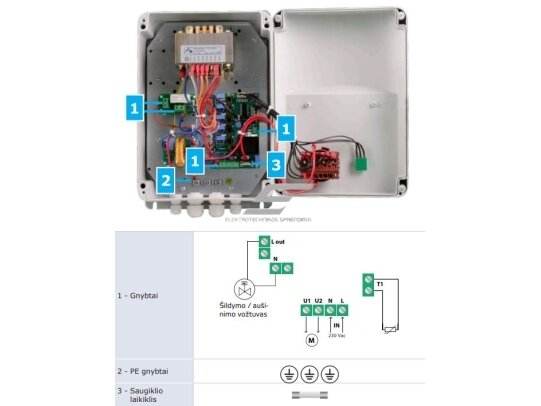

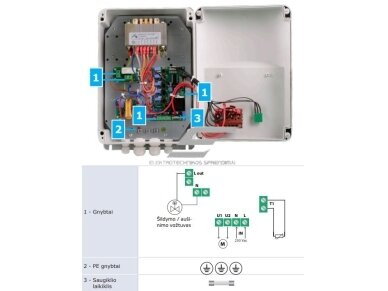

Reguliatorius tvirtinamas ant sienos per integruotą išorinę plokštę (4 angos Ø6 mm). Prijungiamas 230 VAC maitinimas (L, N, PE), variklis (U1, U2), karšto vandens vožtuvas prie nereguliuojamo išėjimo (Lout, N) ir išorinis PT500 jutiklis (T1; į komplektą neįeina); grandinę saugo T8 A-H (5×20 mm) saugiklis.
Autotransformatorius su atšakomis tiekia varikliui fiksuotas sinusines įtampas: 7 padėčių rankenėle pasirenkama 0 (išjungta), 80, 110, 140, 170, 230 VAC arba automatinis režimas (190 VAC atšaka yra, bet neprijungta). Automatiniame režime greitis perjungiamas pakopomis pagal temperatūrą apie nustatytą vertę (5–35 °C, proporcinis diapazonas 2 °C), o Lout šildymo režime tiekia 230 VAC, kai temperatūra žemesnė už nustatytą, aušinimo režime (nuimtas trumpiklis P7 1–2) – atvirkščiai.
Rezultatas – ventiliatorius ir vandens vožtuvas valdomi pagal vieną temperatūros nustatymą, o sinusinė įtampa užtikrina tylų variklio darbą net mažu greičiu, taip pat ir tiems varikliams, kurie su elektroniniu reguliatoriumi ūžia ar kaista. Inžinieriaus pastaba: reguliavimas pakopinis, todėl paleidus verta patikrinti, ar variklis užtikrintai įsisuka 80 VAC pakopoje.
Kuo naudingas GTH-1-50L22?
Ventiliatoriaus greitis ir karšto vandens vožtuvas pagal vieną temperatūros nustatymą – be atskiro termostato, su tyliu sinusiniu variklio darbu.Techninės specifikacijos
Prekės tipas Transformatorinis ventiliatoriaus greičio reguliatorius pagal temperatūrą Gamintojas / kodas Sentera Controls / GTH-1-50L22 Serija GTH-1 (2,5 / 5 A) Maitinimo įtampa 230 VAC, 50–60 Hz Maks. variklio srovė 5 A Energijos suvartojimas 65 W Išėjimo įtampos pakopos 0 – 80 – 110 – 140 – 170 – (190) – 230 VAC (190 VAC atšaka yra, bet neprijungta) Išėjimo įtampos forma Sinusinė (autotransformatorius) Režimai 7 padėčių rotacinis jungiklis: išjungta, 5 rankinės pakopos, automatinis Vožtuvo išėjimas (Lout) Nereguliuojamas 0 / 230 VAC pagal temperatūrą (karšto vandens vožtuvui) Darbo logika Šildymas / aušinimas – trumpiklis P7 (1–2) ant plokštės Temperatūros nustatymas 5–35 °C, potenciometras Proporcinis diapazonas 2 °C Temperatūros jutiklis Išorinis PT500 (į komplektą neįeina), gnybtas T1 Saugiklis T8 A-H (5×20 mm) Korpusas ABS, UL94-V0, pilkas RAL 7035 Montavimas Ant sienos, integruota išorinė plokštė, 4 angos Ø6 mm Apsaugos klasė IP54 (EN 60529), tik naudojimui patalpose Darbo aplinka -10…+35 °C, < 95 % rH be kondensacijos Pakuotės matmenys 341×256×156 mm Svoris 5,5 kg neto / 7,1 kg bruto Atitiktis LVD 2014/35/ES (EN 60335-1), EMC 2014/30/ES (EN 61000-6-2, EN 61000-6-3), WEEE 2012/19/ES, RoHS Gamintojo dokumentacija
✔ Rekomenduoja Elektrotechnikos sprendimaiOriginali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.
Pagrindinės funkcijos
- Greitis pagal temperatūrą – automatinis pakopinis reguliavimas apie nustatytą temperatūrą (proporcinis diapazonas 2 °C).
- Karšto vandens vožtuvo išėjimas – 230 VAC įjungiama / išjungiama pagal temperatūrą.
- Šildymo / aušinimo logika – pasirenkama trumpikliu P7 ant plokštės.
- Rankinis režimas – 5 pakopos (80 / 110 / 140 / 170 / 230 VAC) ir išjungimo padėtis.
- Sinusinė išėjimo įtampa – tylus variklio darbas visose pakopose.
- Lengvas montavimas – integruota plokštė tvirtinimui ant sienos.
Kur naudojamas?
- Sandėliai, dirbtuvės, gamybos patalpos su vandeniniais oro šildytuvais
- Šiltnamiai
- Ūkiniai pastatai
- Vėdinimo sistemos su vienfaziu AC ventiliatoriumi, kurioms svarbus tylus darbas
- Didesni sandėliai ir angarai su keliais oro šildytuvų ventiliatoriais (iki 5 A)
- Gamybos cechai, kuriems svarbus tylus ventiliatorių darbas
Naudojimas pagal poreikį
Sandėlių ir angarų šildymo projektuotojui.
Vienas reguliatorius iki 5 A valdo kelių oro šildytuvų ventiliatorius ir vožtuvą.Gamybos cechų techninės priežiūros inžinieriui.
Tylus darbas sinusine įtampa, o T8 A-H saugiklis lengvai pakeičiamas.Šiltnamio vėdinimo montuotojui.
Aušinimo režimu (nuimtas P7) ventiliatoriai greitėja kylant temperatūrai.Praktinis panaudojimas

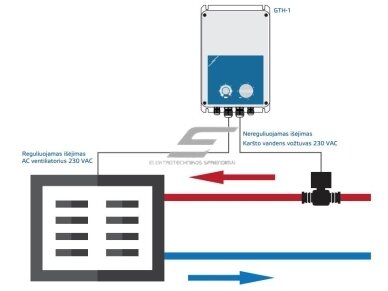

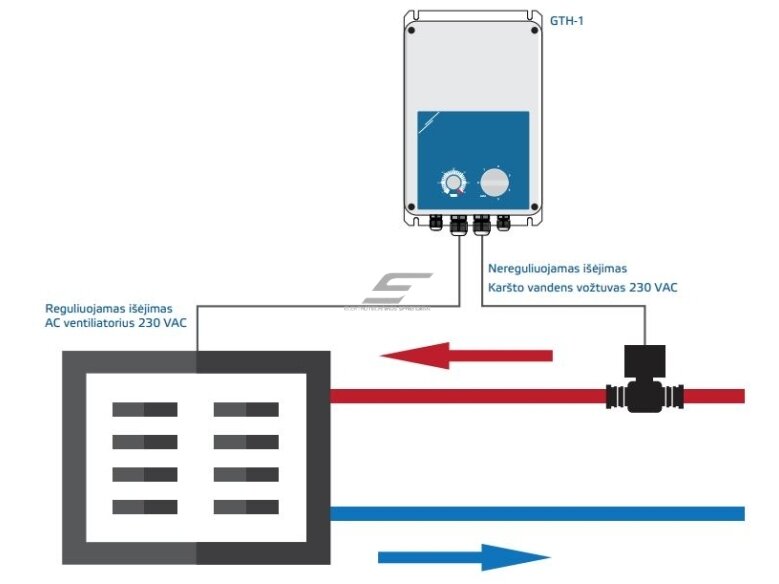

Jeigu sandėlyje sumontuoti du vienodi vandeniniai oro šildytuvai, kurių ventiliatorių bendra srovė iki 5 A, tada GTH-1-50L22 abu ventiliatorius valdo kartu per U1, U2 pagal vieną PT500 jutiklį, o 230 VAC Lout išėjimas laiko atidarytą karšto vandens vožtuvą, kol temperatūra žemesnė už nustatytą.Pritaikymo gidas: kaip naudojamas praktikoje
Tipiniai GTH-1-50L22 pritaikymai:
Objektas Kas prijungiama Rezultatas Montuotojo pastaba Sandėlis su vandeniniu oro šildytuvu Šildytuvo ventiliatorius → U1, U2; vožtuvas → Lout; PT500 → T1 Šalta – vožtuvas atidarytas, ventiliatorius dirba; pasiekus nustatytą temperatūrą vožtuvas uždaromas Šildymo režimas – trumpiklis P7 (1–2) uždėtas Šiltnamio vėdinimas Ventiliatorius → U1, U2; PT500 → augalų zonoje Kylant temperatūrai ventiliatorius greitėja pakopomis Aušinimo režimas – trumpiklį P7 nuimkite Patalpa, kur svarbi tyla Ventiliatorius → U1, U2; rankenėlė – 1 arba 2 pakopa Ventiliatorius sukasi lėtai ir tyliai sinusine įtampa Patikrinkite, ar variklis užtikrintai įsisuka 80 VAC pakopoje Ūkinis pastatas Keli to paties tipo ventiliatoriai → U1, U2 Palaikoma nustatyta temperatūra Bendra variklių srovė – iki 5 A Kaip parinkti reguliatoriaus srovę
Variklio(-ių) vardinė srovė Rekomenduojamas modelis iki 2,5 A GTH-1-25L22 (2,5 A) 2,5–5 A GTH-1-50L22 (5 A) ← šis modelis 5–7,5 A (su Modbus RTU) GTH21-75L22 (7,5 A) 7,5–10 A (su Modbus RTU) GTH21100L22 (10 A) Taisyklė: reguliatoriaus maks. srovė ≥ variklio (ar kelių variklių sumos) vardinė srovė iš variklio lentelės. Transformatoriniam reguliatoriui variklio paleidimo srovė jau įvertinta gamintojo, papildomos atsargos nereikia. Kelis ventiliatorius junkite tik su to paties tipo, įtampa reguliuojamais AC varikliais.Kada rinktis kitą sprendimą: kita srovė – GTH-1-25L22 (2,5 A); didesnei srovei ir Modbus RTU / SenteraWeb – GTH21 serija (7,5 / 10 A); elektriniam šildytuvui – GTTE1 serija; tik ventiliatoriui su integruotu jutikliu – GTT-1 serija; tolygus elektroninis valdymas pagal temperatūrą – GTE serija.Pliusai
- Sinusinė išėjimo įtampa – tylus darbas
- Karšto vandens vožtuvo išėjimas 230 VAC
- Šildymo / aušinimo logika
- Automatinis ir rankinis 5 pakopų režimas
- Temperatūros nustatymas 5–35 °C
- IP54 korpusas
Minusai / ribojimai
- Pakopinis, ne tolygus reguliavimas – tolygiam valdymui GTE serija
- PT500 jutiklis į komplektą neįeina
- Vožtuvas valdomas tik įjungimu / išjungimu (230 VAC), ne 0-10 VDC
- Nėra Modbus RTU – tam rinkitės GTH21 seriją
- Didelis svoris (5,5 kg); tik vienfaziams AC varikliams, EC ventiliatoriams netinka
Saugos ir montavimo pastabos
- Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus maitinimą.
- Būtinai prijunkite apsauginį įžeminimą (PE).
- Prijungtų variklių bendra vardinė srovė neturi viršyti 5 A.
- Saugiklį keiskite tik tokio paties tipo: T8 A-H (5×20 mm).
- Naudoti tik patalpose, švariame ore be agresyvių ir degių dujų; darbo aplinka -10…+35 °C.
Greitas pasirinkimo gidas
5 A230 VAC5–35 °CVožtuvo išėjimasIP54Tinka, kai reikia:- vandeninio oro šildytuvo su ventiliatoriumi iki 5 A valdymo;
- ventiliatoriaus greičio pagal temperatūrą šildymo ar aušinimo režimu;
- objektų, kur svarbus tylus variklio darbas mažu greičiu.
Patikrinkite prieš naudojimą:- variklio vardinę srovę ir ar jis reguliuojamas įtampa;
- vožtuvo pavaros tipą (230 VAC įjungimas / išjungimas);
- ar turite PT500 jutiklį;
- aplinkos temperatūrą (-10…+35 °C).
Svarbus priminimas: GTH-1-50L22 nevaldo EC ventiliatorių, trifazių variklių ir 0-10 VDC vožtuvų; PT500 jutiklis perkamas atskirai.DUK
Kokios pakopų įtampos?
1 – 80 VAC, 2 – 110 VAC, 3 – 140 VAC, 4 – 170 VAC, 5 – 230 VAC; 190 VAC atšaka yra, bet neprijungta.Ar jutiklis yra komplekte?
Ne, reikalingas išorinis PT500 jutiklis, jungiamas prie T1 gnybto.Kaip valdomas vandens vožtuvas?
Nereguliuojamu 230 VAC išėjimu: šildymo režime įjungiamas, kai temperatūra žemesnė už nustatytą, ir išjungiamas ją viršijus.Kaip perjungti į aušinimo režimą?
Nuimkite trumpiklį tarp P7 jungties 1–2 kaiščių ant plokštės.Ar galima prijungti prie BMS?
Ne, GTH-1 neturi Modbus; tam skirta GTH21 serija.Kuo skiriasi nuo GTH-1-25L22?
GTH-1-25L22 skirtas varikliams iki 2,5 A su T4 A-H saugikliu, o GTH-1-50L22 – iki 5 A su T8 A-H saugikliu, funkcijos tokios pačios.Transformatorinis ventiliatoriaus greičio reguliatorius pagal temperatūrą su vožtuvo išėjimu | 5A | 230VAC | 5-35°C | virštinkinis | IP54 | Sentera Controls | GTH-1-50L22
Sentera GTH-1-50L22 – transformatorinis ventiliatoriaus greičio reguliatorius pagal temperatūrą, iki 5 A, 230 VAC, 5 pakopos 80–230 VAC, karšto vandens vožtuvo išėjimas, nustatymas 5–35 °C, IP54 – vandeniniams oro šildytuvams ir vėdinimui.
