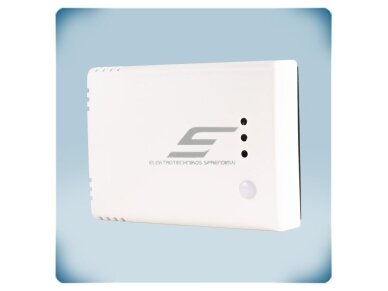

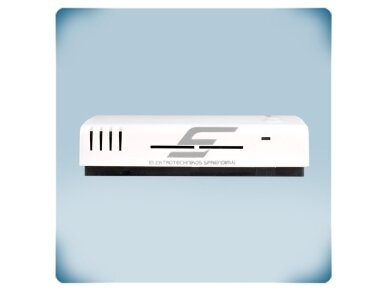

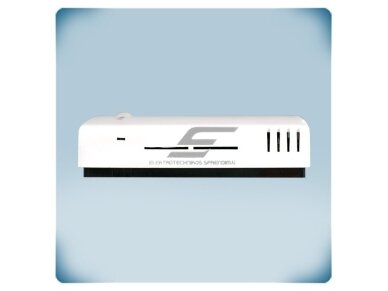

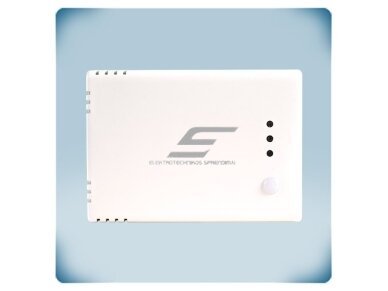

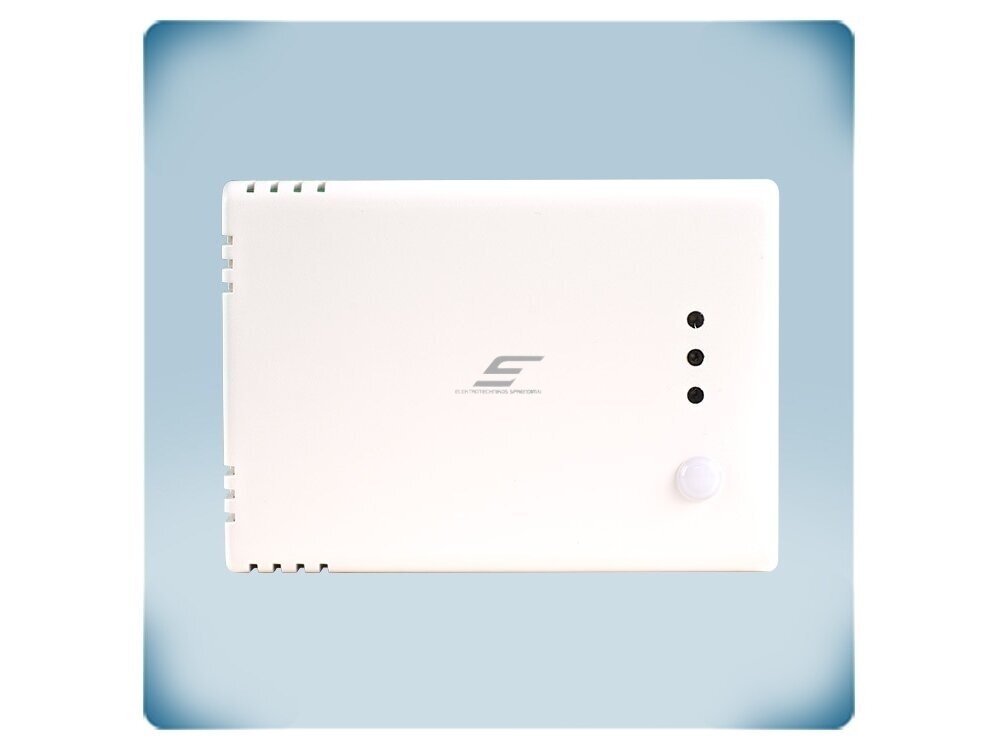

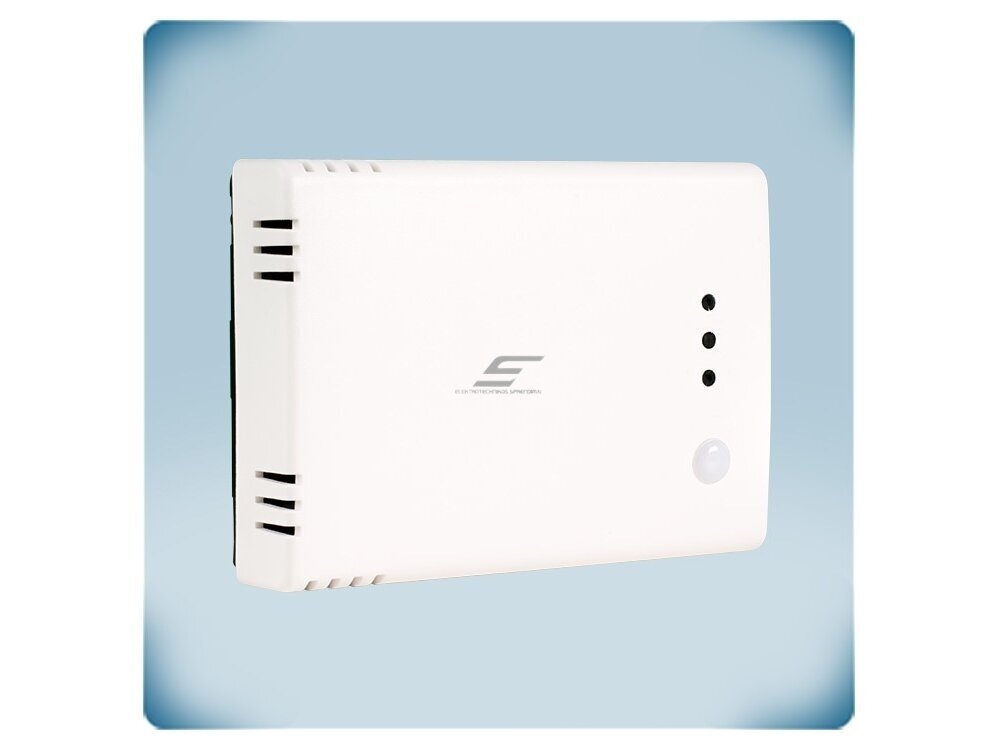

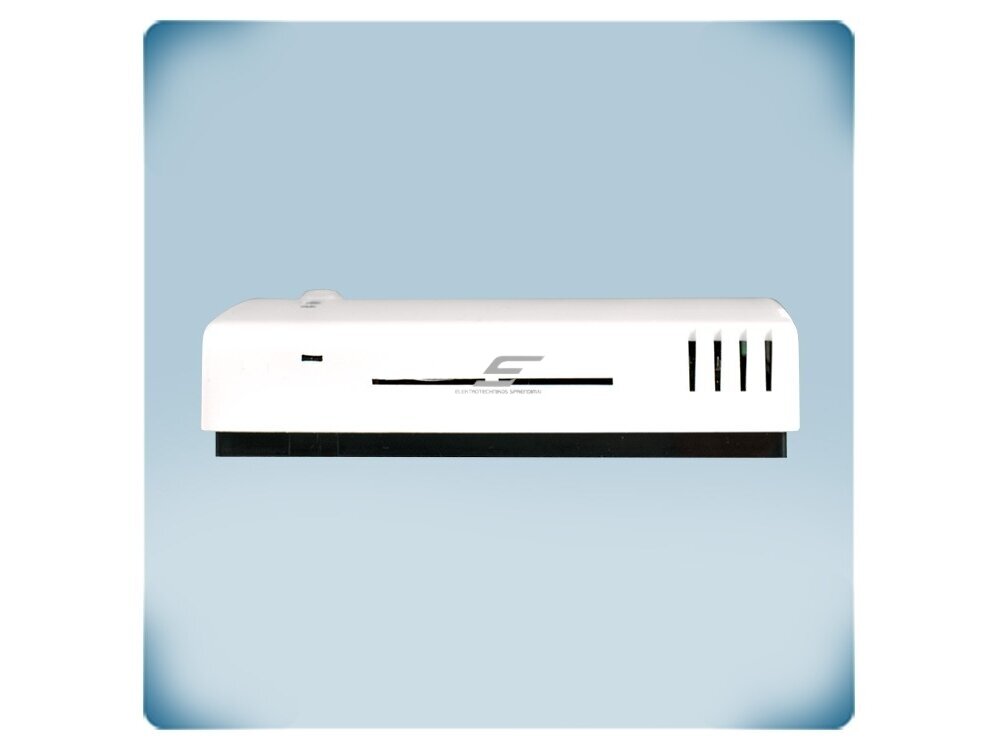

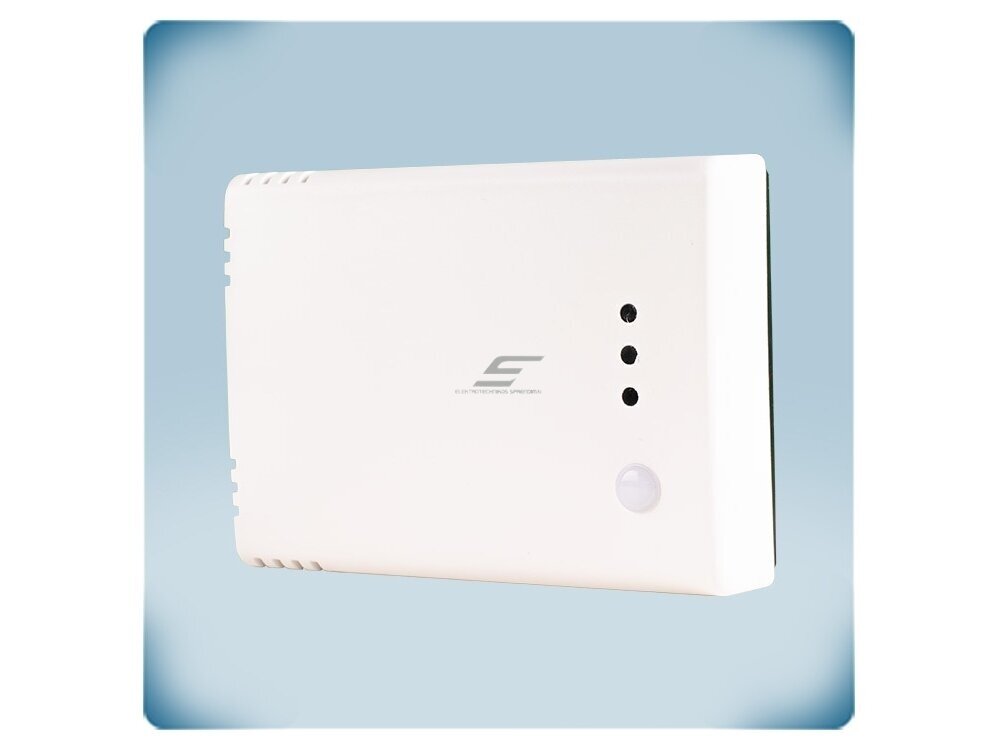

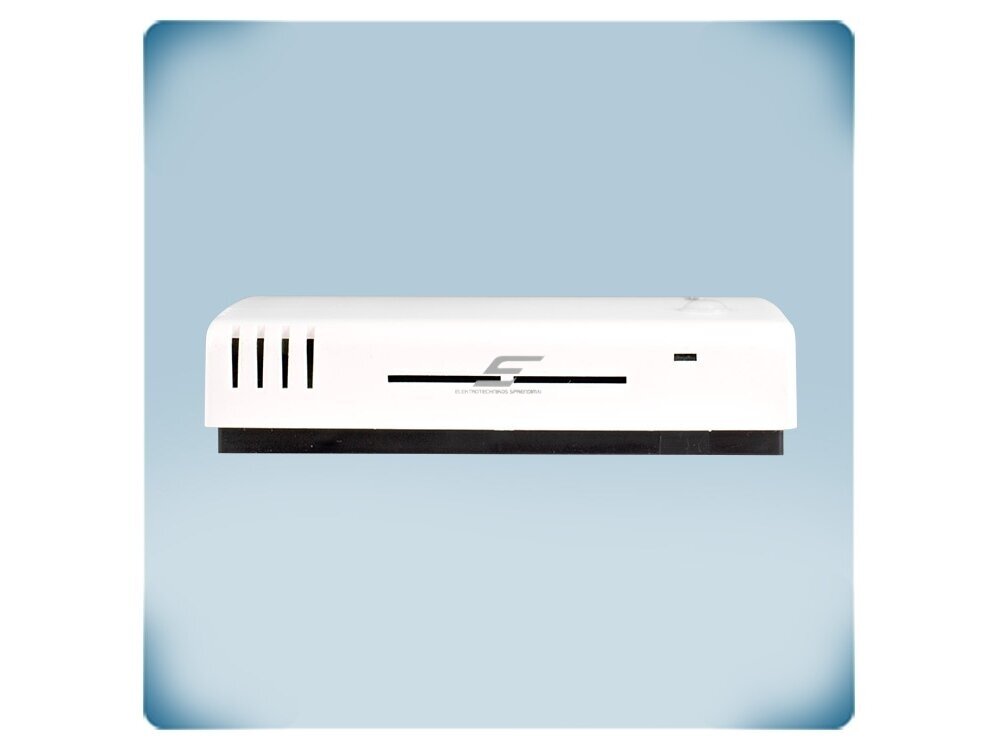

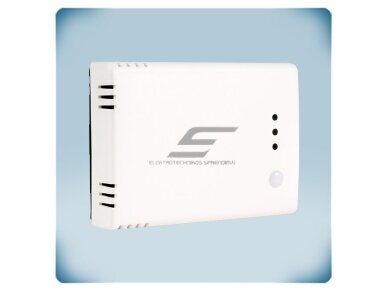

    Temperatūros ir drėgmės kambarinis jutiklis | 0…50°C | 0-100%rH | Modbus RTU | PoM 24VDC | RJ45 | IP30 | Sentera Controls | RSTHM-2

    Kodas: RSTHM-2
    Pasiteirauti apie prekę
    Kaina 68.07 € su PVM
    ( 56.26 € be PVM )
    106.20 € Sutaupykite 38.13 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

    Temperatūros ir drėgmės kambarinis jutiklis | 0…50°C | 0-100%rH | Modbus RTU | PoM 24VDC | RJ45 | IP30 | Sentera Controls | RSTHM-2

    RSTHM-2 – Sentera Controls temperatūros ir drėgmės kambarinis jutiklis, matuojantis temperatūrą (0…+50 °C) ir santykinę drėgmę (0–100 % rH) patalpoje. Duomenys perduodami tik skaitmeniškai per Modbus RTU, o maitinimas 24 VDC ateina tuo pačiu kabeliu per RJ45 jungtį (Power over Modbus, PoM). Papildomai turi aplinkos šviesos jutiklį ir trijų spalvų LED indikaciją.

    Pagrindinė mintis:
    Vienas kabelis – ir maitinimas, ir ryšys. Jutiklis jungiamas standartiniu RJ45 kabeliu prie Sentera PoM įrenginių ar Modbus tinklo, todėl nereikia atskiro maitinimo bloko ir analoginių kabelių kiekvienam matavimo taškui – ypač patogu, kai daviklių daug.
    Matavimas
    0…+50 °C / 0–100 % rH
    Išėjimas
    Modbus RTU (RS485)
    Maitinimas
    24 VDC per Modbus (PoM), RJ45
    Apsauga
    IP30, tik patalpoms

    Veikimo principas

    Jutiklis tvirtinamas ant sienos patalpoje (2 angos Ø 6 mm), toliau nuo šilumos šaltinių ir skersvėjų, ir prijungiamas vienu RJ45 kabeliu: 24 VDC, GND ir Modbus RTU (A, /B) eina tame pačiame kabelyje (PoM).

    Integruoti skaitmeniniai jutikliai matuoja oro temperatūrą ir santykinę drėgmę; diapazonai pasirenkami per Modbus RTU, vertės pateikiamos įvesties registruose (IR2 – temperatūra, IR11 – santykinė drėgmė). Valdiklis, BMS, Sentera PoM įrenginys ar SenteraWeb jas nuskaito ir pagal jas valdo vėdinimą, drėkinimą ar šildymą; programinė įranga atnaujinama per Modbus tinklą.

    Rezultatas – kiekvienos patalpos mikroklimato duomenys BMS sistemoje, o LED vietoje rodo, ar vertės normos ribose.

    Kuo naudingas RSTHM-2?
    Maitinimas ir ryšys viename RJ45 kabelyje – mažiau laidų, greitesnis montavimas ir jokių analoginių signalų paklaidų ilgose linijose.

    Techninės specifikacijos

    Prekės tipas Temperatūros ir drėgmės kambarinis jutiklis
    Gamintojas / kodas Sentera Controls / RSTHM-2
    Matuojami dydžiai Temperatūra, santykinė drėgmė, aplinkos apšviestumas
    Temperatūros diapazonas 0…+50 °C (pasirenkamas per Modbus RTU)
    Drėgmės diapazonas 0–100 % rH, be kondensacijos
    Tikslumas ±0,4 °C (0…+50 °C); ±3 % rH (0–100 %)
    Išėjimas Skaitmeninis – Modbus RTU (RS485), analoginių išėjimų nėra
    Modbus registrai IR2 – temperatūra, IR11 – santykinė drėgmė
    Maitinimo įtampa 24 VDC per Modbus (PoM)
    Energijos sąnaudos 0,312 W, vidutiniškai 0,234 W, Imax 13 mA
    Jungtis RJ45 (1 – 24 VDC, 3 – A, 5 – /B, 7 – GND)
    Indikacija Raudonas / geltonas / žalias LED, aplinkos šviesos jutiklis
    Montavimas Ant sienos, 2 angos Ø 6 mm
    Apsaugos klasė IP30 (EN 60529), tik naudojimui patalpose
    Darbo sąlygos 0…+50 °C, 0–100 % rH be kondensacijos
    Svoris 0,075 kg (neto)
    Atitiktis EMC 2014/30/ES, WEEE 2012/19/ES, RoHS 2011/65/ES, LVD 2014/35/ES

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • Power over Modbus (PoM) – maitinimas ir ryšys vienu RJ45 kabeliu.
    • Modbus RTU – temperatūra ir drėgmė registruose, diapazonai ir parametrai keičiami nuotoliniu būdu.
    • Programinės įrangos atnaujinimas – per Modbus RTU tinklą.
    • Konfigūravimas – Konfigūravimas ir stebėjimas – nemokama Sentera 3SModbus programa (per CNVT-USB-RS485 keitiklį) arba Sensistant Modbus konfigūratorius.
    • LED indikacija – raudona – vertė už ribų arba jutiklio gedimas, geltona – pavojinga zona, žalia – norma; mirksintys LED rodo Modbus duomenų perdavimą.

    Kur naudojamas?

    • Biurai, klasės, posėdžių salės
    • Gyvenamosios patalpos
    • Viešbučiai, gydymo įstaigos
    • BMS sistemos su daug patalpų
    • Sentera PoM ir SenteraWeb sprendimai
    • Studentų bendrabučiai ir daugiabučių butai su centralizuotu vėdinimu
    • Laboratorijų ir mokymo įstaigų kabinetai

    Naudojimas pagal poreikį

    Biurų pastatų BMS integratoriui.
    Daug patalpų jutiklių jungiama į vieną Modbus RTU liniją, o temperatūra ir drėgmė nuskaitomos iš fiksuotų registrų.
    Sentera PoM sistemų montuotojui.
    Vienas RJ45 kabelis tiekia maitinimą ir ryšį, todėl patalpoje nereikia 24 V maitinimo bloko.
    Viešbučio techninės priežiūros vadovui.
    LED indikacija vietoje rodo, ar mikroklimatas normos ribose, nesijungiant prie sistemos.

    Praktinis panaudojimas

    Jeigu biurų pastate kiekviename iš 20 kabinetų reikia stebėti temperatūrą ir drėgmę BMS sistemoje, tada RSTHM-2 jungiami RJ45 kabeliais į Modbus RTU tinklą, kiekvienam priskiriamas atskiras adresas, o vertės skaitomos iš IR2 ir IR11.

    Pritaikymo gidas: kaip naudojamas praktikoje

    RSTHM-2 pritaikomas skirtingiems objektams – keičiasi tik tai, kas nuskaito jo duomenis:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Objektas su BMS RJ45 → Modbus RTU linija su 24 VDC PoM maitinimu Temperatūra ir drėgmė stebimos ir archyvuojamos centralizuotai Kiekvienam jutikliui – atskiras Modbus adresas
    Nuotolinis stebėjimas RJ45 → Sentera interneto modulis → SenteraWeb Duomenų žurnalas, grafikai, įspėjimai internetu Reikalingas Sentera interneto modulis
    Sentera Modbus valdiklis / reguliatorius RJ45 → Sentera įrenginys su Modbus ir PoM Vėdinimas valdomas pagal matuojamą temperatūrą ar drėgmę Patikrinkite, ar įrenginys tiekia PoM maitinimą

    Kaip parinkti kambarinį temperatūros ir drėgmės daviklį

    Montavimas / išėjimas / maitinimas Rekomenduojamas modelis
    Siena, 3 analoginiai išėjimai, 18–34 VDC, 4 laidai RSTHF-3 (kambarinis keitiklis, -F)
    Siena, 3 analoginiai išėjimai, 18–34 VDC arba 15–24 VAC, 3 laidai RSTHG-3 (kambarinis keitiklis, -G)
    Siena, tik Modbus RTU, PoM, RJ45 RSTHM-2 (kambarinis Modbus jutiklis) ← šis modelis
    Siena, Modbus RTU + sienos paviršiaus temperatūra (rasos taško kontrolė), PoM RWTHM-2 (su paviršiaus temperatūros jutikliu)
    Siena, tiesioginis valdymas 1 išėjimu, 18–34 VDC RCTHF-2 (išmanus kambarinis, -F)
    Siena, tiesioginis valdymas 1 išėjimu, 18–34 VDC arba 15–24 VAC RCTHG-2 (išmanus kambarinis, -G)
    Siena, tiesioginis valdymas 1 išėjimu, 24 VDC per RJ45 (PoM) arba gnybtus RCTHH-2 (išmanus kambarinis, PoM)
    Potinkinis / virštinkinis, 1 išėjimas, maitinimas tiesiai iš 230 V tinklo FCTH8 (85–264 VAC)
    Potinkinis / virštinkinis, 1 išėjimas, 18–34 VDC FCTHF (-F)
    Potinkinis / virštinkinis, 1 išėjimas, 18–34 VDC arba 15–24 VAC FCTHG (-G)
    Taisyklė: pirmiausia nuspręskite, kur matuojama (ortakis, patalpa, lauke), tada – ko reikia iš daviklio: atskirų analoginių signalų valdikliui (keitiklis, 3 išėjimai), tik duomenų į BMS (Modbus / PoM versija) ar tiesioginio ventiliatoriaus valdymo vienu išėjimu (išmanus jutiklis). Galiausiai – maitinimas ir laidų skaičius: -F – 24 VDC, 4 laidai, atskiros žemės; -G – AC arba DC, 3 laidai, bendra žemė; -M / -H – maitinimas per Modbus kabelį (RJ45).
    Kada rinktis kitą sprendimą: analoginiams išėjimams – RSTHF-3 / RSTHG-3; sienos paviršiaus temperatūrai – RWTHM-2; tiesioginiam valdymui – RCTH-2 serija; ortakiui – DSTHM-2.

    Pliusai

    • Maitinimas ir ryšys vienu RJ45 kabeliu
    • Tikslumas ±0,4 °C, ±3 % rH
    • Diapazonai pasirenkami per Modbus RTU
    • Programinė įranga atnaujinama per Modbus
    • LED indikacija ir šviesos jutiklis

    Minusai / ribojimai

    • Analoginių išėjimų nėra – reikalingas Modbus RTU valdiklis ar BMS
    • Maitinamas tik per PoM (24 VDC) – reikia PoM tiekiančio įrenginio ar maitinimo
    • IP30 – tik sausoms patalpoms

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas / automatikos specialistas, atjungus maitinimą.
    • Maitinimas – tik 24 VDC per Modbus (PoM); RJ45 jungties nejunkite į kompiuterių tinklo (Ethernet) įrangą.
    • Modbus ryšio parametrų atstatymas – trumpikliu ant PROG kontaktų 1 ir 2 bent 5 s.
    • Naudojamas tik patalpose.

    Greitas pasirinkimo gidas

    0…+50 °C
    0–100 % rH
    Modbus RTU
    PoM 24 VDC
    RJ45
    IP30
    Tinka, kai reikia:
    • matuoti temperatūrą ir drėgmę patalpoje ir perduoti jas į BMS;
    • sumažinti kabelių kiekį – maitinimas ir ryšys vienu kabeliu;
    • stebėti daug patalpų vienoje Modbus linijoje;
    Patikrinkite prieš naudojimą:
    • ar valdiklis / BMS palaiko Modbus RTU;
    • ar Modbus linija tiekia 24 VDC PoM maitinimą;
    • Modbus adresų planą visiems jutikliams.
    Svarbus priminimas: RSTHM-2 neturi analoginių išėjimų – duomenys gaunami tik per Modbus RTU.

    DUK

    Ar yra 0-10 V išėjimas?
    Ne, jutiklis turi tik Modbus RTU, o analoginiams išėjimams rinkitės RSTHF-3 arba RSTHG-3.
    Kas yra PoM?
    Power over Modbus – 24 VDC maitinimas tiekiamas tuo pačiu RJ45 kabeliu kaip ir Modbus RTU ryšys.
    Ar galima keisti matavimo diapazoną?
    Taip, per Modbus RTU naudojant 3SModbus programą ar BMS.
    Kaip atstatyti Modbus nustatymus?
    Trumpikliu ant PROG kontaktų 1 ir 2 bent 5 sekundes.
    Ar tinka drėgnoms patalpoms?
    Ne, IP30 korpusas skirtas tik sausoms patalpoms.
    Kiek energijos naudoja jutiklis?
    Iki 0,312 W (vidutiniškai 0,234 W), Imax 13 mA.

    Temperatūros ir drėgmės kambarinis jutiklis | 0…50°C | 0-100%rH | Modbus RTU | PoM 24VDC | RJ45 | IP30 | Sentera Controls | RSTHM-2

    Sentera RSTHM-2 – temperatūros ir drėgmės kambarinis jutiklis: 0…+50 °C, 0–100 % rH, Modbus RTU ir 24 VDC maitinimas per RJ45 (PoM), IP30. Tinka BMS ir SenteraWeb vėdinimo automatikai.
