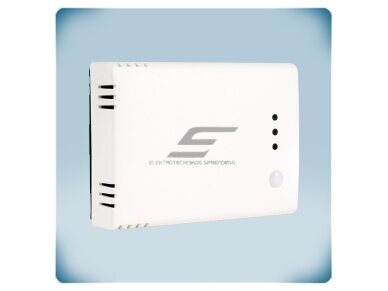

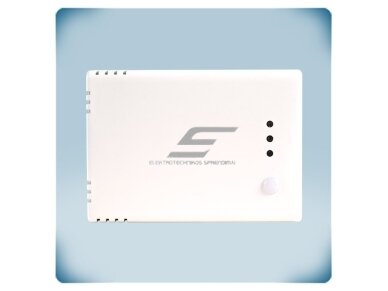

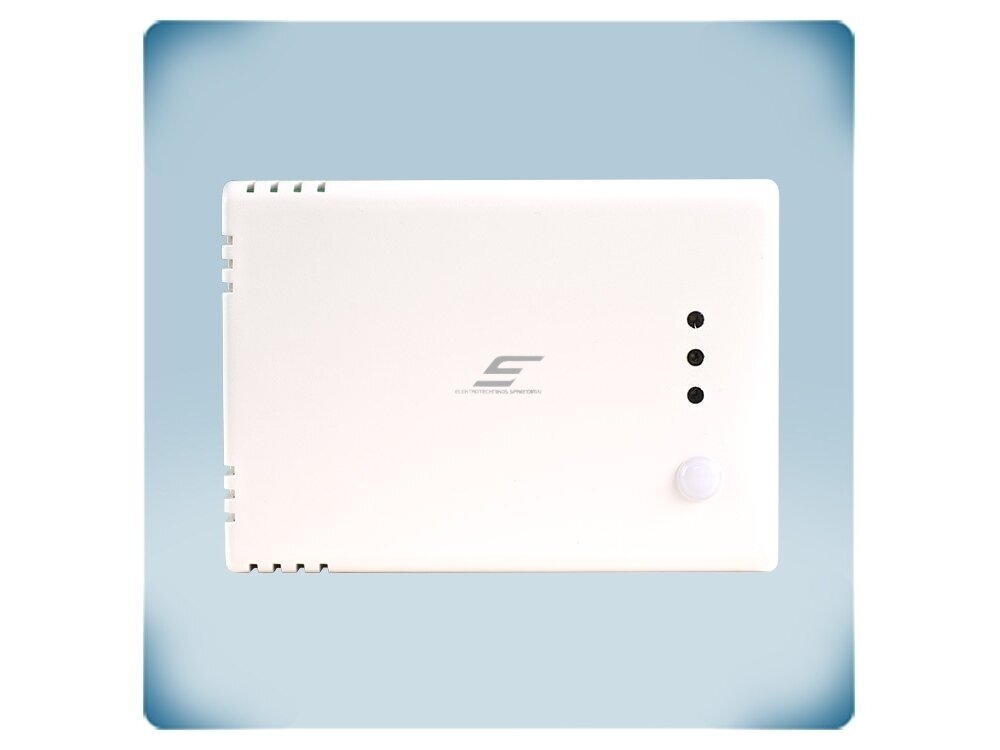

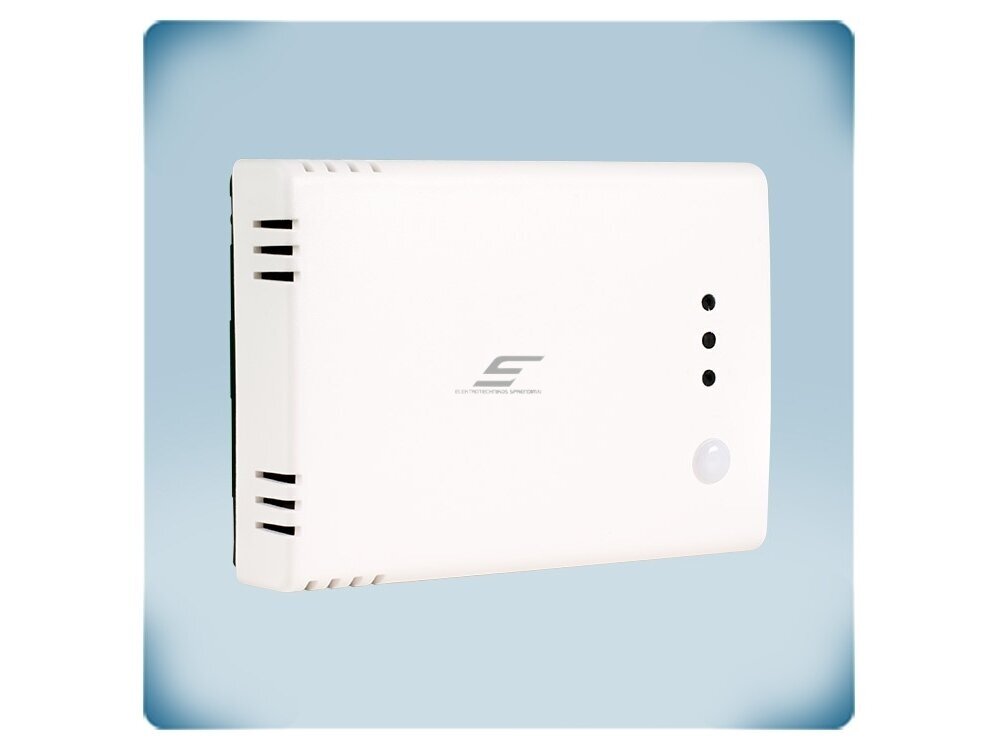

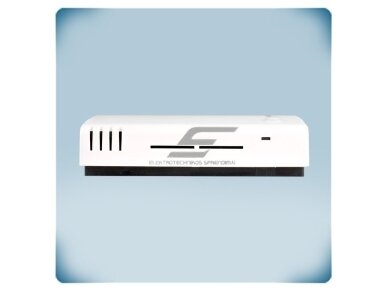

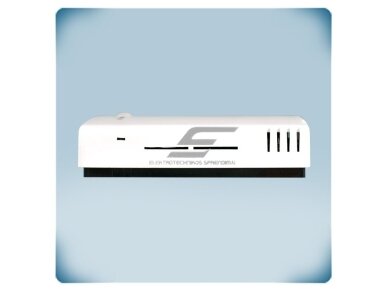

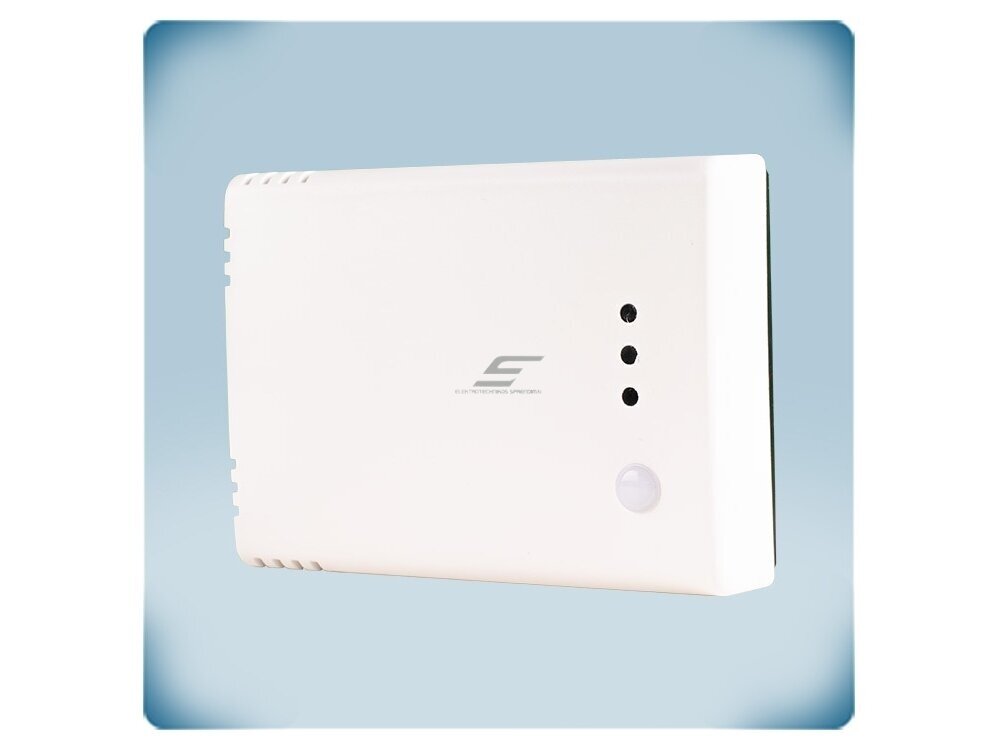

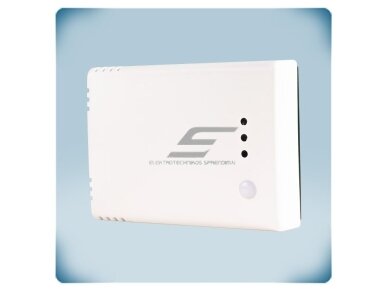

    Temperatūros ir drėgmės kambarinis keitiklis | 0…50°C | 0-95%rH | 3×0-10VDC/0-20mA/PWM | Modbus RTU | 18-34VDC | IP30 | Sentera Controls | RSTHF-3

    Kodas: RSTHF-3
    Pasiteirauti apie prekę
    Kaina 100.74 € su PVM
    ( 83.26 € be PVM )
    157.17 € Sutaupykite 56.43 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

    Temperatūros ir drėgmės kambarinis keitiklis | 0…50°C | 0-95%rH | 3×0-10VDC/0-20mA/PWM | Modbus RTU | 18-34VDC | IP30 | Sentera Controls | RSTHF-3

    RSTHF-3 – Sentera Controls kambarinis temperatūros ir santykinės drėgmės keitiklis su trimis analoginiais / moduliuojamais išėjimais ir Modbus RTU. Matuoja 0…+50 °C ir 0–95 % rH patalpoje, o matavimus perduoda valdikliui, BMS ar reguliatoriui signalais 0-10 VDC, 0-20 mA arba PWM. Maitinimas – 18–34 VDC (4 laidų jungimas).

    Pagrindinė mintis:
    Tai „matuojantis“, o ne „sprendžiantis“ prietaisas: jis nieko pats nevaldo, bet tiksliai ir stabiliai paduoda temperatūrą ir drėgmę atskirais signalais. Valdymo logika lieka valdiklyje ar BMS, todėl keitiklis tinka tiek naujiems projektams, tiek senų davikliu keitimui esamoje automatikoje.
    Matavimas
    0…+50 °C / 0–95 % rH
    Išėjimai
    3 × 0-10 VDC / 0-20 mA / PWM + Modbus RTU
    Maitinimas
    18–34 VDC
    Apsauga
    IP30, tik patalpoms

    Veikimo principas

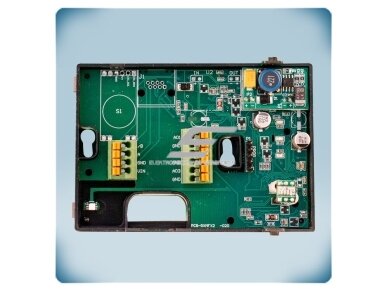

    Keitiklis tvirtinamas ant sienos (2 angos Ø 6 mm), toliau nuo šilumos šaltinių, skersvėjų ir tiesioginių saulės spindulių. Prijungiamas maitinimas 18–34 VDC (VIN, GND), analoginiai išėjimai AO1–AO3 (kiekvienas su savo GND) ir, jei reikia, Modbus RTU (A, /B); gnybtai – laidams iki 1,5 mm².

    Integruotas skaitmeninis jutiklis matuoja temperatūrą ir santykinę drėgmę: AO1 nuolat perduoda temperatūrą, AO2 – drėgmę, o AO3 priskiriamas temperatūrai arba drėgmei. Kiekvieno išėjimo tipas parenkamas – 0-10 VDC (≥ 50 kΩ), 0-20 mA (≤ 500 Ω) arba PWM 1 kHz (atviras kolektorius, 3,3 arba 12 VDC); visi parametrai keičiami per Modbus RTU, per jį atnaujinama ir programinė įranga.

    Rezultatas – valdiklis ar BMS gauna tikslius (±0,4 °C, ±3 % rH) patalpos duomenis ir pagal juos valdo ventiliatorius, drėkintuvus, šildytuvus ar sklendes, o šviesos jutiklis ir trijų spalvų LED leidžia vietoje matyti, ar mikroklimatas normos ribose.

    Kuo naudingas RSTHF-3?
    Vienas keitiklis pakeičia du atskirus daviklius: temperatūra ir drėgmė perduodamos atskirais signalais, papildomai – trečias konfigūruojamas išėjimas ir Modbus RTU, todėl tas pats prietaisas tinka ir analoginei, ir skaitmeninei automatikai.

    Techninės specifikacijos

    Prekės tipas Temperatūros ir drėgmės kambarinis keitiklis
    Gamintojas / kodas Sentera Controls / RSTHF-3
    Serija RSTHX-3 (RSTHF-3 / RSTHG-3)
    Matuojami dydžiai Temperatūra, santykinė drėgmė, aplinkos apšviestumas
    Temperatūros diapazonas 0…+50 °C
    Drėgmės diapazonas 0–95 % rH, be kondensacijos
    Tikslumas ±0,4 °C (0…+50 °C); ±3 % rH (0–100 %)
    Analoginiai išėjimai AO1 – temperatūra, AO2 – drėgmė, AO3 – temperatūra arba drėgmė (pasirenkama)
    Išėjimo signalai 0-10 VDC (RL ≥ 50 kΩ); 0-20 mA (RL ≤ 500 Ω); PWM 1 kHz, atviras kolektorius, 3,3 arba 12 VDC (RL ≥ 50 kΩ)
    Ryšys Modbus RTU (RS485), gnybtai A, /B; programinės įrangos atnaujinimas per Modbus RTU
    Maitinimo įtampa 18–34 VDC
    Maks. srovė (Imax) 75 mA

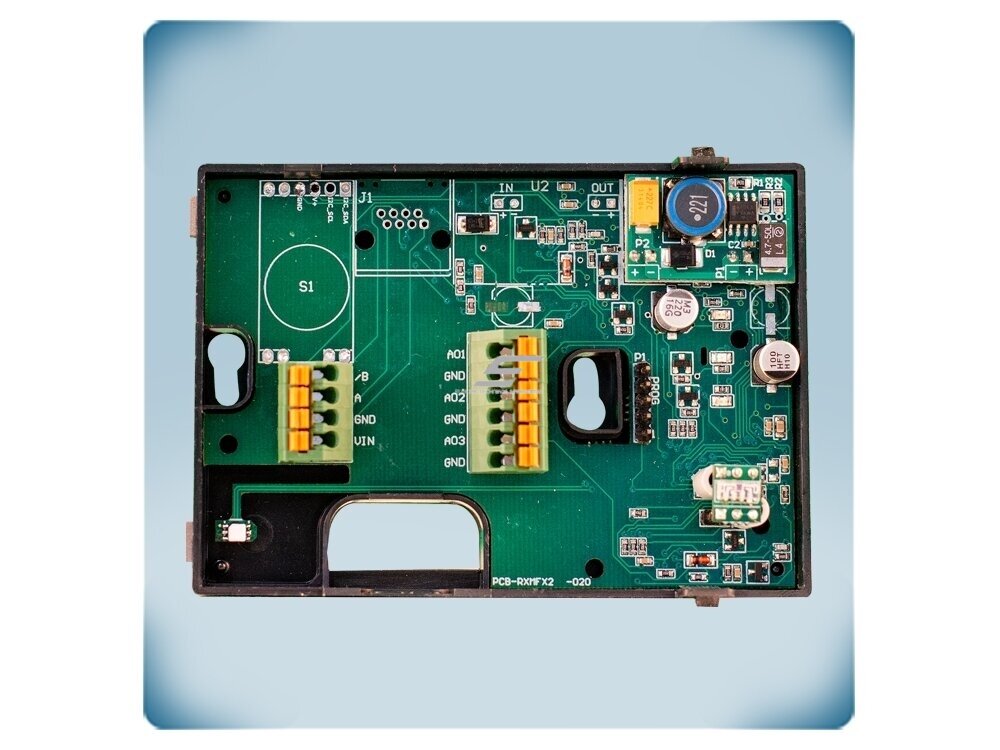

    Jungimas 4 laidai, atskiros maitinimo ir išėjimų žemės (-F)
    Gnybtai Laidams iki 1,5 mm²
    Indikacija Raudonas / geltonas / žalias LED, aplinkos šviesos jutiklis
    Montavimas Ant sienos, 2 angos Ø 6 mm
    Apsaugos klasė IP30 (EN 60529), tik naudojimui patalpose
    Svoris 0,080 kg (neto)
    Atitiktis LVD 2014/35/ES, EMC 2014/30/ES, WEEE 2012/19/ES, RoHS 2011/65/ES

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • Trys analoginiai išėjimai – temperatūra ir drėgmė perduodamos atskirai, trečias išėjimas – laisvai priskiriamas.
    • Pasirenkamas signalo tipas – 0-10 VDC, 0-20 mA arba PWM – tinka daugumai valdiklių, BMS ir reguliatorių įėjimų.
    • Modbus RTU – visi matavimai ir nustatymai pasiekiami skaitmeniniu ryšiu; galima naudoti tik Modbus arba kartu su analoginiais išėjimais.
    • Programinės įrangos atnaujinimas – per Modbus RTU tinklą, nedemontuojant daviklio.
    • LED indikacija – raudona – vertė už ribų arba jutiklio gedimas, geltona – pavojinga zona, žalia – norma; numatytai rodoma temperatūra, galima perjungti į drėgmę.
    • Šviesos jutiklis – reguliuojami „aktyvus“ ir „budėjimo“ apšviestumo lygiai.
    • SenteraWeb – per Sentera interneto modulį – nuotolinis stebėjimas, duomenų žurnalas, įspėjimai ir dienos / nakties režimai.
    • Konfigūravimas – Konfigūravimas ir stebėjimas – nemokama Sentera 3SModbus programa (per CNVT-USB-RS485 keitiklį) arba Sensistant Modbus konfigūratorius.

    Kur naudojamas?

    • Biurai, mokyklos, gyvenamosios patalpos
    • Patalpų mikroklimato stebėjimas BMS sistemoje
    • Vėdinimo ir drėkinimo valdymas pagal patalpos drėgmę
    • Šildymo / vėsinimo valdikliai su 0-10 VDC įėjimais
    • Archyvai, sandėliai, serverinės, kur svarbi drėgmė
    • Objektai su SenteraWeb nuotoliniu stebėjimu

    Naudojimas pagal poreikį

    Biurų ir mokyklų ŠVOK projektuotojui.
    Vienas kambarinis keitiklis duoda tris analoginius signalus ir Modbus RTU, todėl patalpai užtenka vieno prietaiso.
    24 VDC automatikos skydų montuotojui.
    -F versija jungiama 4 laidais su atskiromis žemėmis, todėl analoginis signalas nepriklauso nuo maitinimo srovės.
    Pastato administratoriui.
    Trijų spalvų LED vietoje rodo, ar temperatūra ir drėgmė normos ribose, be prisijungimo prie sistemos.

    Praktinis panaudojimas

    Jeigu klasės vėdinimo valdiklis turi du 0-10 VDC įėjimus, o skyde yra 24 VDC maitinimas, tada RSTHF-3 jungiamas 4 laidais: AO1 perduoda temperatūrą 0…+50 °C, AO2 – drėgmę 0–95 % rH, o LED vietoje rodo mikroklimato būklę.

    Pritaikymo gidas: kaip naudojamas praktikoje

    Tas pats RSTHF-3 pritaikomas skirtingiems objektams – keičiasi tik tai, kas prijungiama prie jo išėjimų:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Biuras, klasė AO1 (T) → šildymo / vėsinimo valdiklis, AO2 (rH) → vėdinimo valdiklis Vienas daviklis aptarnauja dvi valdymo grandines Montuokite ~1,5 m aukštyje, toliau nuo radiatorių ir langų
    Archyvas, sandėlis AO2 (rH) → sausintuvo ar ventiliatoriaus valdiklis Drėgmė palaikoma nustatytose ribose, LED rodo būklę vietoje Numatytai LED rodo temperatūrą – drėgmei perjunkite per Modbus
    Objektas su BMS Modbus RTU → A, /B Visos patalpos stebimos centralizuotai Kiekvienam keitikliui – atskiras adresas
    Nuotolinis stebėjimas Modbus RTU → Sentera interneto modulis → SenteraWeb Duomenų žurnalas, įspėjimai el. paštu, dienos / nakties režimai Reikalingas Sentera interneto modulis
    Skydas su 24 VDC maitinimo bloku VIN, GND ← 18–34 VDC; atskiri AO GND Atskiros žemės – stabilus analoginis signalas ilgose linijose Netinka 3 laidų sistemoms ir AC maitinimui

    Kaip parinkti kambarinį temperatūros ir drėgmės daviklį

    Montavimas / išėjimas / maitinimas Rekomenduojamas modelis
    Siena, 3 analoginiai išėjimai, 18–34 VDC, 4 laidai RSTHF-3 (kambarinis keitiklis, -F) ← šis modelis
    Siena, 3 analoginiai išėjimai, 18–34 VDC arba 15–24 VAC, 3 laidai RSTHG-3 (kambarinis keitiklis, -G)
    Siena, tik Modbus RTU, PoM, RJ45 RSTHM-2 (kambarinis Modbus jutiklis)
    Siena, Modbus RTU + sienos paviršiaus temperatūra (rasos taško kontrolė), PoM RWTHM-2 (su paviršiaus temperatūros jutikliu)
    Siena, tiesioginis valdymas 1 išėjimu, 18–34 VDC RCTHF-2 (išmanus kambarinis, -F)
    Siena, tiesioginis valdymas 1 išėjimu, 18–34 VDC arba 15–24 VAC RCTHG-2 (išmanus kambarinis, -G)
    Siena, tiesioginis valdymas 1 išėjimu, 24 VDC per RJ45 (PoM) arba gnybtus RCTHH-2 (išmanus kambarinis, PoM)
    Potinkinis / virštinkinis, 1 išėjimas, maitinimas tiesiai iš 230 V tinklo FCTH8 (85–264 VAC)
    Potinkinis / virštinkinis, 1 išėjimas, 18–34 VDC FCTHF (-F)
    Potinkinis / virštinkinis, 1 išėjimas, 18–34 VDC arba 15–24 VAC FCTHG (-G)
    Taisyklė: pirmiausia nuspręskite, kur matuojama (ortakis, patalpa, lauke), tada – ko reikia iš daviklio: atskirų analoginių signalų valdikliui (keitiklis, 3 išėjimai), tik duomenų į BMS (Modbus / PoM versija) ar tiesioginio ventiliatoriaus valdymo vienu išėjimu (išmanus jutiklis). Galiausiai – maitinimas ir laidų skaičius: -F – 24 VDC, 4 laidai, atskiros žemės; -G – AC arba DC, 3 laidai, bendra žemė; -M / -H – maitinimas per Modbus kabelį (RJ45).
    Kada rinktis kitą sprendimą: maitinimui per Modbus kabelį – RSTHM-2; tiesioginiam EC ventiliatoriaus ar sklendės valdymui vienu signalu – išmanūs RCTH-2 serijos jutikliai; ortakiui – DSTH-3 serija; kai reikia ir CO2 – RSMF-3 / DSCDG serijos.

    Pliusai

    • Trys analoginiai išėjimai + Modbus RTU
    • Pasirenkamas signalas 0-10 VDC / 0-20 mA / PWM
    • Tikslumas ±0,4 °C, ±3 % rH
    • Programinė įranga atnaujinama per Modbus
    • LED indikacija ir šviesos jutiklis
    • SenteraWeb galimybė per interneto modulį

    Minusai / ribojimai

    • Pats nevaldo ventiliatoriaus pagal nustatymą – tam reikia valdiklio arba išmanaus DCTH / RCTH jutiklio
    • IP30 – tik sausoms patalpoms
    • Drėgmės diapazonas 0–95 % rH be kondensacijos
    • -F versija netinka 3 laidų sistemoms ir AC maitinimui

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas / automatikos specialistas, atjungus maitinimą.
    • Maitinimo įtampa – 18–34 VDC; viršyti negalima.
    • -F versija: 4 laidų jungimas, maitinimo ir analoginio išėjimo žemės atskiros – netinka 3 laidų sistemoms ir niekada nejungiama prie kintamosios srovės (AC) maitinimo.
    • Nemaišykite -F ir -G tipo gaminių tame pačiame tinkle.
    • Naudojamas tik patalpose; nemontuokite tiesioginiuose saulės spinduliuose ar šalia šilumos šaltinių.

    Greitas pasirinkimo gidas

    0…+50 °C
    0–95 % rH
    3 × 0-10 VDC / 0-20 mA / PWM
    Modbus RTU
    18–34 VDC
    IP30
    Tinka, kai reikia:
    • matuoti temperatūrą ir drėgmę patalpoje ir perduoti jas valdikliui atskirais signalais;
    • integruoti matavimus į BMS per Modbus RTU;
    • pakeisti senus atskirus temperatūros ir drėgmės daviklius vienu prietaisu.
    Patikrinkite prieš naudojimą:
    • valdiklio įėjimo tipą (0-10 VDC, 0-20 mA ar PWM);
    • maitinimo įtampą ir laidų skaičių (-F – 4 laidai DC, -G – 3 laidai AC/DC);
    • ar montavimo vieta atspindi realų patalpos mikroklimatą.
    Svarbus priminimas: RSTHF-3 – matavimo keitiklis: jis perduoda duomenis, bet pats ventiliatoriaus nevaldo pagal nustatymą.

    DUK

    Kokius signalus galima gauti?
    Kiekviename iš trijų išėjimų – 0-10 VDC, 0-20 mA arba PWM 1 kHz, papildomai – Modbus RTU.
    Kam skirtas AO3?
    Jį galima priskirti temperatūrai arba drėgmei, pavyzdžiui, antram valdikliui ar indikatoriui.
    Kuo skiriasi nuo RSTHG-3?
    -F versija maitinama 18–34 VDC ir jungiama 4 laidais su atskiromis žemėmis, o -G – 18–34 VDC arba 15–24 VAC, 3 laidais su bendra žeme.
    Ar galima jungti tik per Modbus?
    Taip, analoginių išėjimų naudoti nebūtina, o jei reikia maitinimo per Modbus kabelį – rinkitės RSTHM-2.
    Kaip atstatyti Modbus nustatymus?
    Trumpikliu ant PROG kontaktų 1 ir 2 bent 5 sekundes.
    Ar tinka drėgnoms patalpoms?
    Ne, IP30 korpusas skirtas sausoms patalpoms, o drėgmė matuojama iki 95 % rH be kondensacijos.

    Temperatūros ir drėgmės kambarinis keitiklis | 0…50°C | 0-95%rH | 3×0-10VDC/0-20mA/PWM | Modbus RTU | 18-34VDC | IP30 | Sentera Controls | RSTHF-3

    Sentera RSTHF-3 – temperatūros ir drėgmės kambarinis keitiklis: 0…+50 °C, 0–95 % rH, trys išėjimai 0-10 VDC / 0-20 mA / PWM ir Modbus RTU, maitinimas 18–34 VDC. Tinka vėdinimo, drėkinimo ir BMS automatikai.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
