    Temperatūros ir drėgmės kanalinis keitiklis | -30…70°C | 0-100%rH | 3×0-10VDC/0-20mA/PWM | Modbus RTU | 18-34VDC | IP54 | Sentera Controls | DSTHF-3

    Kodas: DSTHF-3
    Pasiteirauti apie prekę
    Kaina 119.29 € su PVM
    ( 98.59 € be PVM )
    186.10 € Sutaupykite 66.81 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

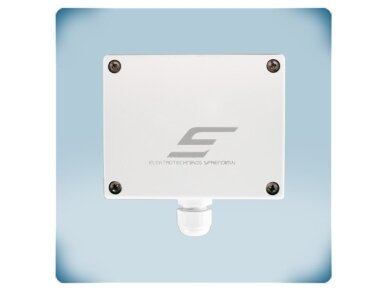

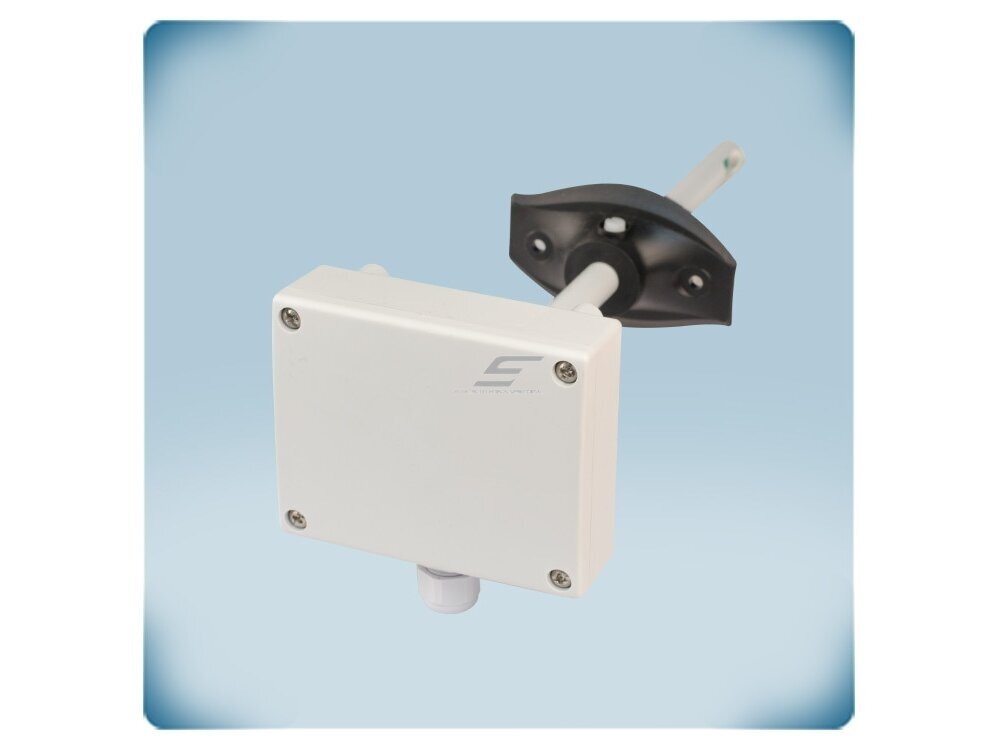

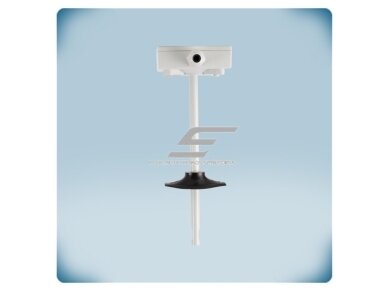

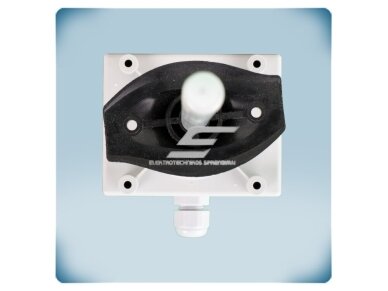

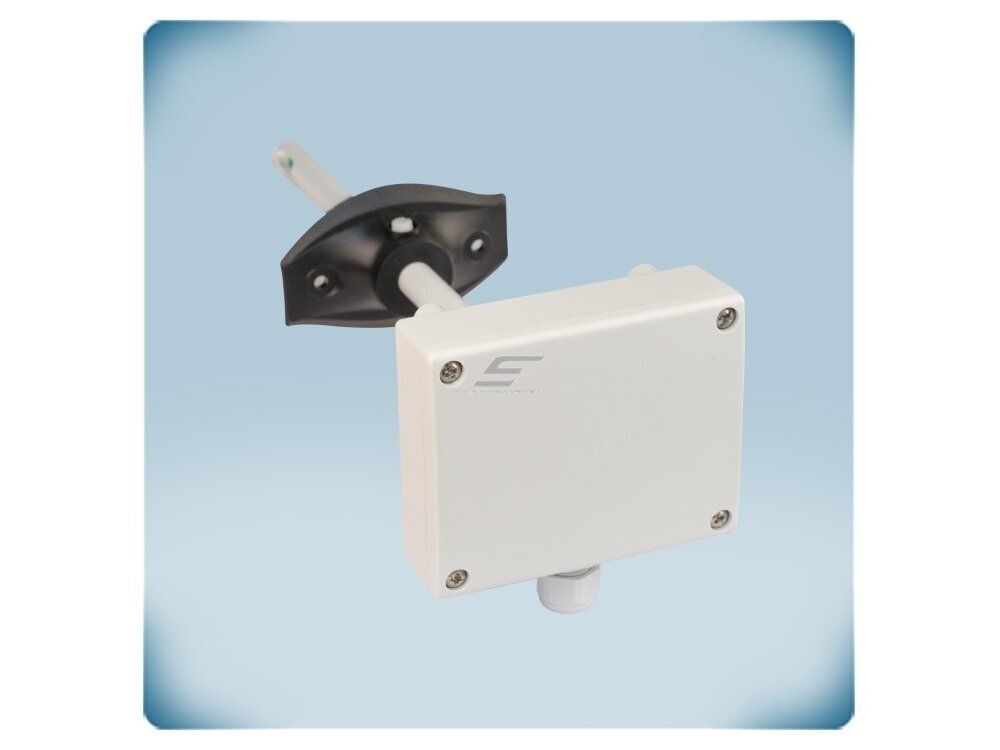

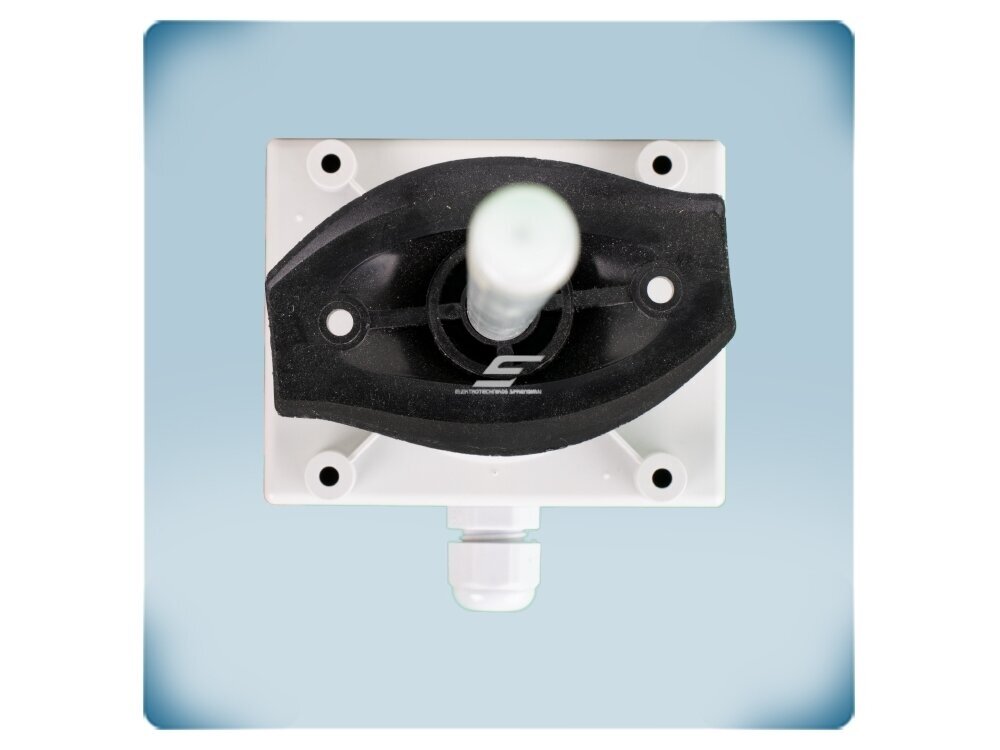

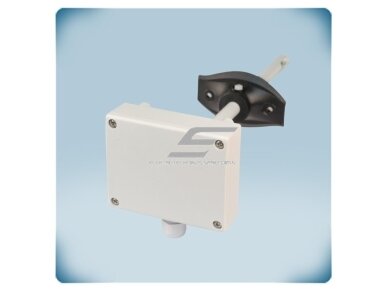

    Temperatūros ir drėgmės kanalinis keitiklis | -30…70°C | 0-100%rH | 3×0-10VDC/0-20mA/PWM | Modbus RTU | 18-34VDC | IP54 | Sentera Controls | DSTHF-3

    DSTHF-3 – Sentera Controls kanalinis temperatūros ir santykinės drėgmės keitiklis su trimis analoginiais / moduliuojamais išėjimais ir Modbus RTU. Matuoja -30…+70 °C ir 0–100 % rH ortakyje, o matavimus perduoda valdikliui, BMS ar reguliatoriui signalais 0-10 VDC, 0-20 mA arba PWM. Maitinimas – 18–34 VDC (4 laidų jungimas).

    Pagrindinė mintis:
    Tai „matuojantis“, o ne „sprendžiantis“ prietaisas: jis nieko pats nevaldo, bet tiksliai ir stabiliai paduoda temperatūrą ir drėgmę atskirais signalais. Valdymo logika lieka valdiklyje ar BMS, todėl keitiklis tinka tiek naujiems projektams, tiek senų davikliu keitimui esamoje automatikoje.
    Matavimas
    -30…+70 °C / 0–100 % rH
    Išėjimai
    3 × 0-10 VDC / 0-20 mA / PWM + Modbus RTU
    Maitinimas
    18–34 VDC
    Apsauga
    korpusas IP54, zondas IP20

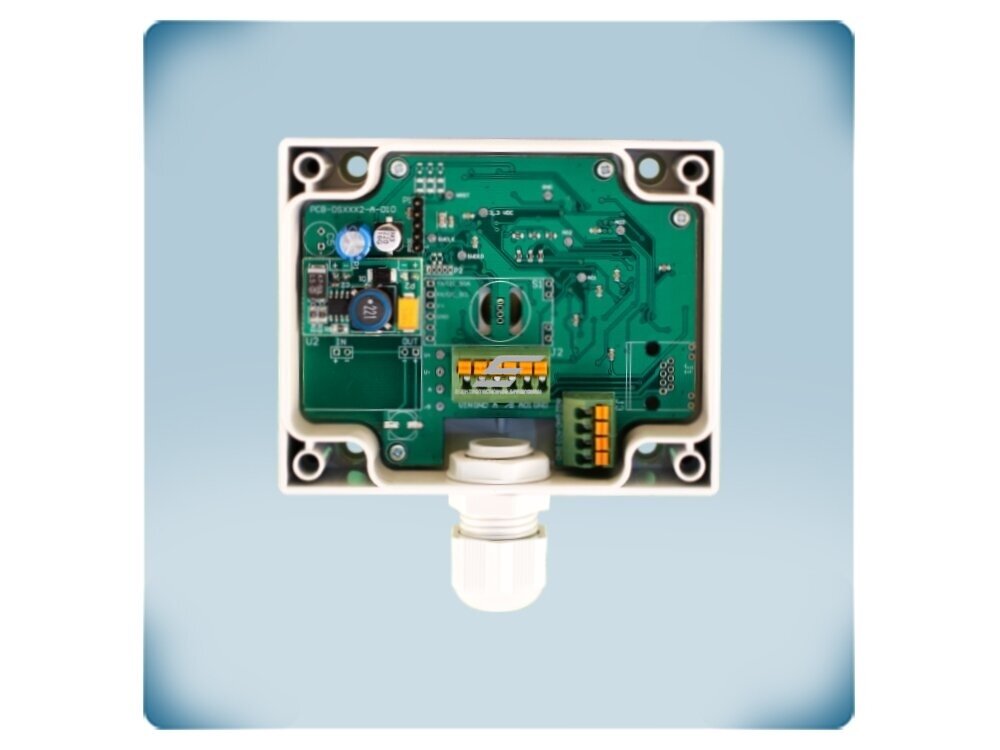

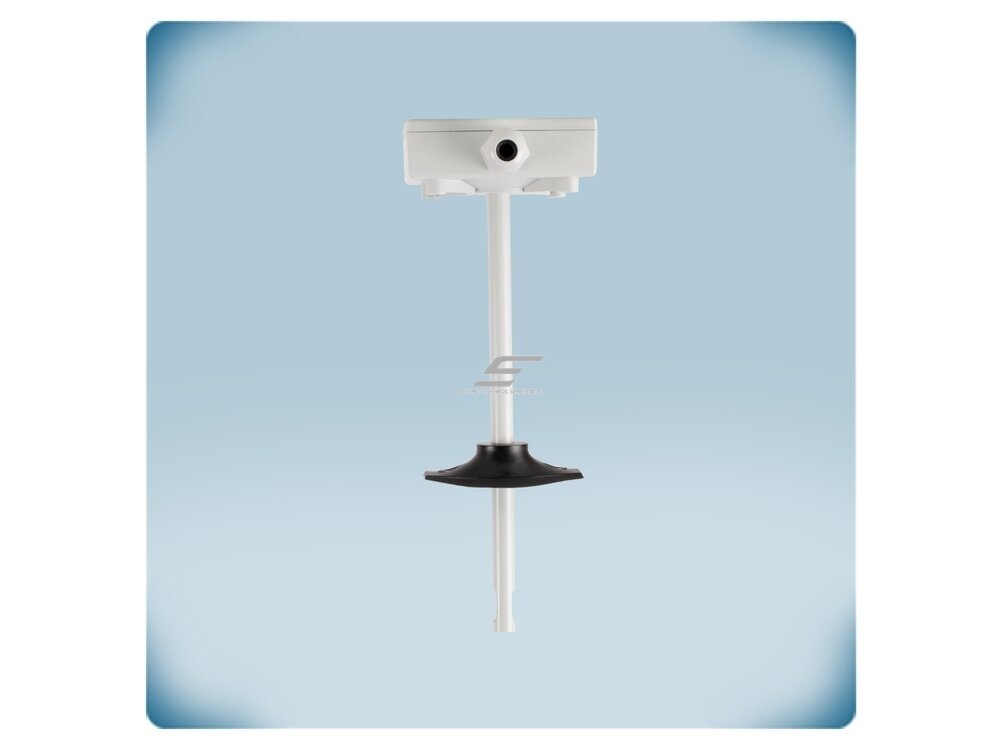

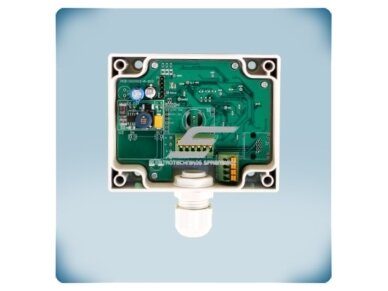

    Veikimo principas

    Keitiklis montuojamas ant ortakio, zondas įkišamas į oro srautą (ne mažiau kaip 1 m/s). Prijungiamas maitinimas 18–34 VDC (VIN, GND), analoginiai išėjimai AO1–AO3 (kiekvienas su savo GND) ir, jei reikia, Modbus RTU (A, /B); gnybtai – laidams iki 1,5 mm².

    Integruotas skaitmeninis jutiklis matuoja temperatūrą ir santykinę drėgmę: AO1 nuolat perduoda temperatūrą, AO2 – drėgmę, o AO3 priskiriamas temperatūrai arba drėgmei. Kiekvieno išėjimo tipas parenkamas – 0-10 VDC (≥ 50 kΩ), 0-20 mA (≤ 500 Ω) arba PWM 1 kHz (atviras kolektorius, 3,3 arba 12 VDC); visi parametrai keičiami per Modbus RTU, per jį atnaujinama ir programinė įranga.

    Rezultatas – valdiklis ar BMS gauna tikslius (±0,4 °C, ±3 % rH) tiekiamo ar ištraukiamo oro duomenis ir pagal juos valdo ventiliatorius, drėkintuvus, šildytuvus ar sklendes; kanalinis matavimas – patikimiausias rodiklis rekuperatoriaus ar drėkinimo kontrolei.

    Kuo naudingas DSTHF-3?
    Vienas keitiklis pakeičia du atskirus daviklius: temperatūra ir drėgmė perduodamos atskirais signalais, papildomai – trečias konfigūruojamas išėjimas ir Modbus RTU, todėl tas pats prietaisas tinka ir analoginei, ir skaitmeninei automatikai.

    Techninės specifikacijos

    Prekės tipas Temperatūros ir drėgmės kanalinis keitiklis
    Gamintojas / kodas Sentera Controls / DSTHF-3
    Serija DSTHX-3 (DSTHF-3 / DSTHG-3)
    Matuojami dydžiai Temperatūra, santykinė drėgmė
    Temperatūros diapazonas -30…+70 °C
    Drėgmės diapazonas 0–100 % rH, be kondensacijos
    Tikslumas ±0,4 °C (-30…+70 °C); ±3 % rH (0–100 %)
    Analoginiai išėjimai AO1 – temperatūra, AO2 – drėgmė, AO3 – temperatūra arba drėgmė (pasirenkama)
    Išėjimo signalai 0-10 VDC (RL ≥ 50 kΩ); 0-20 mA (RL ≤ 500 Ω); PWM 1 kHz, atviras kolektorius, 3,3 arba 12 VDC (RL ≥ 50 kΩ)
    Ryšys Modbus RTU (RS485), gnybtai A, /B; programinės įrangos atnaujinimas per Modbus RTU
    Maitinimo įtampa 18–34 VDC
    Maks. srovė (Imax) 80 mA
    Jungimas 4 laidai, atskiros maitinimo ir išėjimų žemės (-F)
    Gnybtai Laidams iki 1,5 mm²
    Min. oro srauto greitis 1 m/s
    Apsaugos klasė Korpusas IP54, zondo vamzdelis IP20 (EN 60529)
    Darbo sąlygos -30…+70 °C, 0–100 % rH be kondensacijos
    Svoris 0,15 kg (neto)
    Atitiktis LVD 2014/35/ES, EMC 2014/30/ES, WEEE 2012/19/ES, RoHS 2011/65/ES

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • Trys analoginiai išėjimai – temperatūra ir drėgmė perduodamos atskirai, trečias išėjimas – laisvai priskiriamas.
    • Pasirenkamas signalo tipas – 0-10 VDC, 0-20 mA arba PWM – tinka daugumai valdiklių, BMS ir reguliatorių įėjimų.
    • Modbus RTU – visi matavimai ir nustatymai pasiekiami skaitmeniniu ryšiu; galima naudoti tik Modbus arba kartu su analoginiais išėjimais.
    • Programinės įrangos atnaujinimas – per Modbus RTU tinklą, nedemontuojant daviklio.
    • Kanalinis zondas – matuoja tiesiai oro sraute – tiekiamo, ištraukiamo ar lauko oro ortakyje.
    • Konfigūravimas – Konfigūravimas ir stebėjimas – nemokama Sentera 3SModbus programa (per CNVT-USB-RS485 keitiklį) arba Sensistant Modbus konfigūratorius.

    Kur naudojamas?

    • Tiekiamo ir ištraukiamo oro ortakiai vėdinimo įrenginiuose
    • Rekuperatorių ir oro ruošimo įrenginių automatika
    • Drėkinimo ir sausinimo sistemų kontrolė
    • Baseinų, sandėlių, gamybos patalpų ištraukimo ortakiai
    • BMS / SCADA sistemos su Modbus RTU
    • Senų kanalinių daviklių keitimas esamoje automatikoje

    Naudojimas pagal poreikį

    Oro ruošimo įrenginių automatikos projektuotojui.
    Trys atskiri signalai ir Modbus RTU viename kanaliniame keitiklyje sumažina daviklių pozicijų specifikacijoje.
    24 VDC valdymo skydų surinkėjui.
    -F versija jungiama 4 laidais su atskiromis maitinimo ir išėjimų žemėmis, todėl analoginis signalas stabilus ilgose linijose.
    Esamos ŠVOK automatikos modernizuotojui.
    Vienas keitiklis pakeičia du senus kanalinius daviklius, o signalo tipas parenkamas pagal esamo valdiklio įėjimą.

    Praktinis panaudojimas

    Jeigu rekuperatoriaus valdikliui reikia tiekiamo oro temperatūros ir drėgmės 0-10 VDC signalais, o skyde yra 24 VDC maitinimo blokas, tada DSTHF-3 jungiamas 4 laidais: AO1 – temperatūra -30…+70 °C, AO2 – 0–100 % rH, o AO3 gali dubliuoti drėgmę drėkintuvo reguliatoriui.

    Pritaikymo gidas: kaip naudojamas praktikoje

    Tas pats DSTHF-3 pritaikomas skirtingiems objektams – keičiasi tik tai, kas prijungiama prie jo išėjimų:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Vėdinimo įrenginys su valdikliu AO1 (T) ir AO2 (rH) → valdiklio analoginiai įėjimai Valdiklis mato tiekiamo oro temperatūrą ir drėgmę ir pagal jas valdo šildytuvą ar drėkintuvą Montuokite ten, kur oro srautas ≥ 1 m/s ir tolygus
    Ištraukimas iš drėgnų patalpų AO2 (rH) → EC ventiliatoriaus 0-10 VDC įėjimas arba greičio reguliatorius Ištraukimas stiprėja didėjant ištraukiamo oro drėgmei Zondą įstatykite į ištraukimo ortakį prieš ventiliatorių
    Objektas su BMS Modbus RTU → A, /B Temperatūra ir drėgmė rodomos ir archyvuojamos BMS be analoginių kabelių Kiekvienam įrenginiui – atskiras Modbus adresas
    Esamos automatikos modernizacija AO1 / AO2 0-20 mA → seno daviklio vietoje Pakeičiami du seni davikliai vienu, išlaikant valdiklio įėjimus Signalo tipą parinkite pagal valdiklio įėjimą
    Skydas su 24 VDC maitinimo bloku VIN, GND ← 18–34 VDC; atskiri AO GND Atskiros žemės – stabilus analoginis signalas ilgose linijose Netinka 3 laidų sistemoms ir AC maitinimui

    Kaip parinkti kanalinį temperatūros ir drėgmės daviklį

    Montavimas / išėjimas / maitinimas Rekomenduojamas modelis
    Kanalas, 3 analoginiai išėjimai (T / rH / T arba rH), 18–34 VDC, 4 laidai DSTHF-3 (kanalinis keitiklis, -F) ← šis modelis
    Kanalas, 3 analoginiai išėjimai, 18–34 VDC arba 15–24 VAC, 3 laidai DSTHG-3 (kanalinis keitiklis, -G)
    Kanalas, tik Modbus RTU, maitinimas per Modbus (PoM), RJ45 DSTHM-2 (kanalinis Modbus keitiklis)
    Kanalas, tiesioginis ventiliatoriaus / sklendės valdymas 1 išėjimu, 18–34 VDC DCTHF-2 (išmanus kanalinis jutiklis, -F)
    Kanalas, tiesioginis valdymas 1 išėjimu, 18–34 VDC arba 15–24 VAC DCTHG-2 (išmanus kanalinis jutiklis, -G)
    Kanalas, valdymo signalas per Modbus RTU, PoM, RJ45 DCTHM-2 (išmanus kanalinis jutiklis, PoM)
    Taisyklė: pirmiausia nuspręskite, kur matuojama (ortakis, patalpa, lauke), tada – ko reikia iš daviklio: atskirų analoginių signalų valdikliui (keitiklis, 3 išėjimai), tik duomenų į BMS (Modbus / PoM versija) ar tiesioginio ventiliatoriaus valdymo vienu išėjimu (išmanus jutiklis). Galiausiai – maitinimas ir laidų skaičius: -F – 24 VDC, 4 laidai, atskiros žemės; -G – AC arba DC, 3 laidai, bendra žemė; -M / -H – maitinimas per Modbus kabelį (RJ45).
    Kada rinktis kitą sprendimą: maitinimui per Modbus kabelį – DSTHM-2; tiesioginiam EC ventiliatoriaus ar sklendės valdymui vienu signalu – išmanūs DCTH-2 serijos jutikliai; kambariui – RSTH-3 serija; kai reikia ir CO2 – RSMF-3 / DSCDG serijos.

    Pliusai

    • Trys analoginiai išėjimai + Modbus RTU
    • Pasirenkamas signalas 0-10 VDC / 0-20 mA / PWM
    • Tikslumas ±0,4 °C, ±3 % rH
    • Programinė įranga atnaujinama per Modbus
    • Platus diapazonas -30…+70 °C, 0–100 % rH
    • Korpusas IP54

    Minusai / ribojimai

    • Pats nevaldo ventiliatoriaus pagal nustatymą – tam reikia valdiklio arba išmanaus DCTH / RCTH jutiklio
    • Zondas IP20 – nemontuokite ten, kur į ortakį gali patekti vanduo ar kondensatas
    • Reikalingas ne mažesnis kaip 1 m/s oro srautas
    • -F versija netinka 3 laidų sistemoms ir AC maitinimui

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas / automatikos specialistas, atjungus maitinimą.
    • Maitinimo įtampa – 18–34 VDC; viršyti negalima.
    • -F versija: 4 laidų jungimas, maitinimo ir analoginio išėjimo žemės atskiros – netinka 3 laidų sistemoms ir niekada nejungiama prie kintamosios srovės (AC) maitinimo.
    • Nemaišykite -F ir -G tipo gaminių tame pačiame tinkle.
    • Zondą montuokite oro sraute, toliau nuo drėkintuvų purkštukų ir kondensato zonų.

    Greitas pasirinkimo gidas

    -30…+70 °C
    0–100 % rH
    3 × 0-10 VDC / 0-20 mA / PWM
    Modbus RTU
    18–34 VDC
    IP54
    Tinka, kai reikia:
    • matuoti temperatūrą ir drėgmę ortakyje ir perduoti jas valdikliui atskirais signalais;
    • integruoti matavimus į BMS per Modbus RTU;
    • pakeisti senus atskirus temperatūros ir drėgmės daviklius vienu prietaisu.
    Patikrinkite prieš naudojimą:
    • valdiklio įėjimo tipą (0-10 VDC, 0-20 mA ar PWM);
    • maitinimo įtampą ir laidų skaičių (-F – 4 laidai DC, -G – 3 laidai AC/DC);
    • ar oro srautas ortakyje ne mažesnis kaip 1 m/s.
    Svarbus priminimas: DSTHF-3 – matavimo keitiklis: jis perduoda duomenis, bet pats ventiliatoriaus nevaldo pagal nustatymą.

    DUK

    Kokius signalus galima gauti?
    Kiekviename iš trijų išėjimų – 0-10 VDC, 0-20 mA arba PWM 1 kHz, papildomai – Modbus RTU.
    Kam skirtas AO3?
    Jį galima priskirti temperatūrai arba drėgmei, pavyzdžiui, antram valdikliui ar indikatoriui.
    Kuo skiriasi nuo DSTHG-3?
    -F versija maitinama 18–34 VDC ir jungiama 4 laidais su atskiromis žemėmis, o -G – 18–34 VDC arba 15–24 VAC, 3 laidais su bendra žeme.
    Ar galima jungti tik per Modbus?
    Taip, analoginių išėjimų naudoti nebūtina, o jei reikia maitinimo per Modbus kabelį – rinkitės DSTHM-2.
    Kaip atstatyti Modbus nustatymus?
    Trumpikliu ant PROG kontaktų 1 ir 2 bent 5 sekundes.
    Kokio oro srauto reikia?
    Ne mažiau kaip 1 m/s.

    Temperatūros ir drėgmės kanalinis keitiklis | -30…70°C | 0-100%rH | 3×0-10VDC/0-20mA/PWM | Modbus RTU | 18-34VDC | IP54 | Sentera Controls | DSTHF-3

    Sentera DSTHF-3 – temperatūros ir drėgmės kanalinis keitiklis: -30…+70 °C, 0–100 % rH, trys išėjimai 0-10 VDC / 0-20 mA / PWM ir Modbus RTU, maitinimas 18–34 VDC. Tinka vėdinimo, drėkinimo ir BMS automatikai.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
