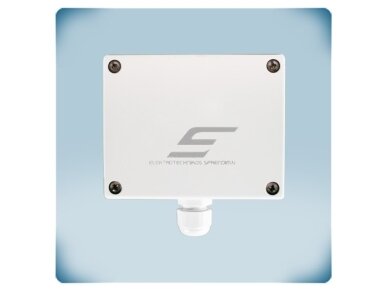

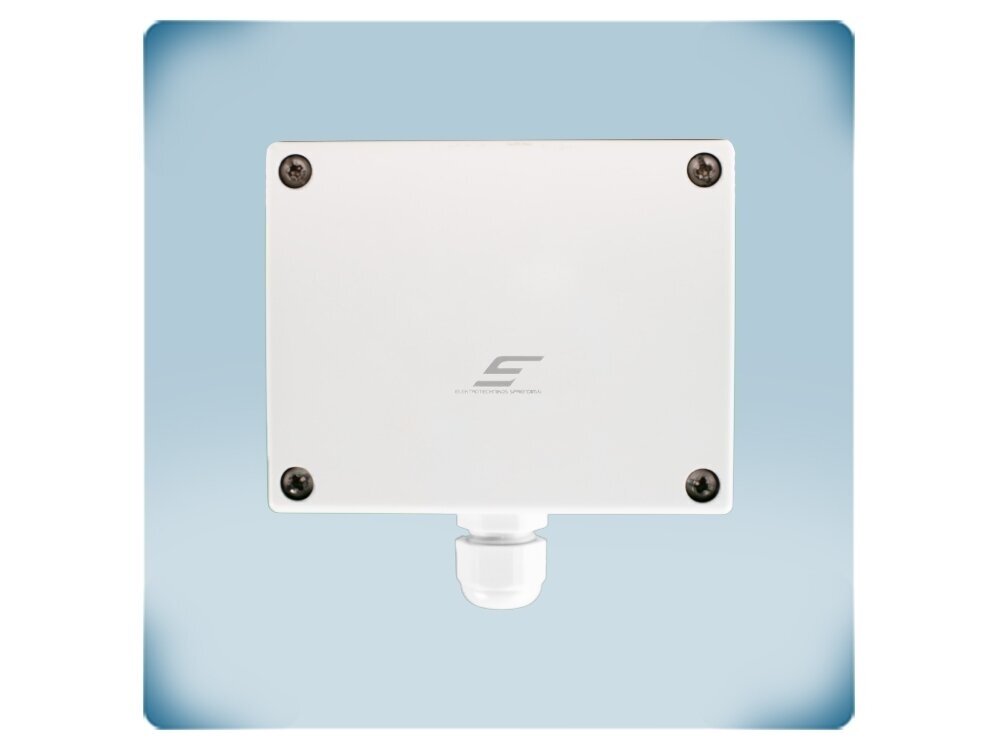

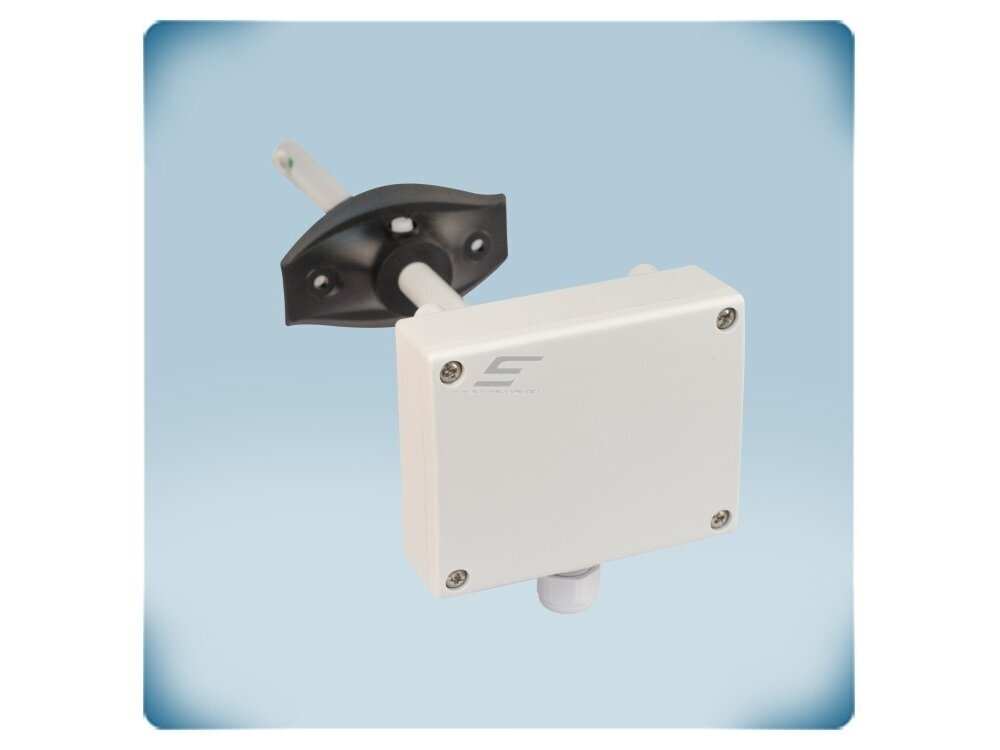

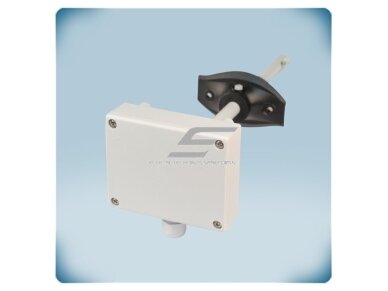

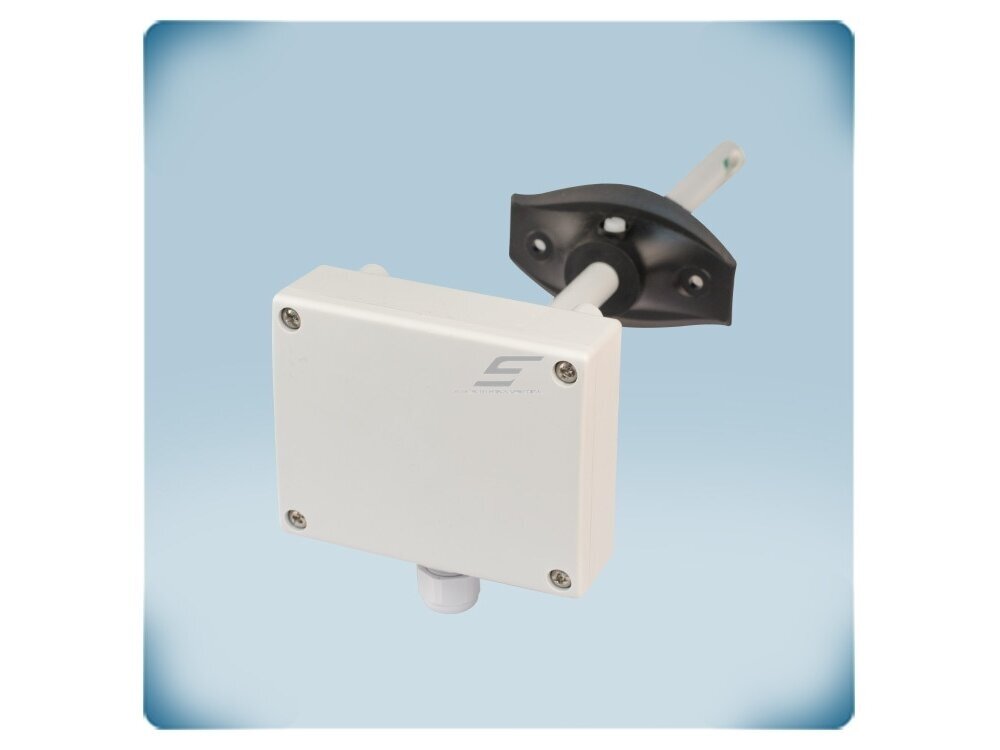

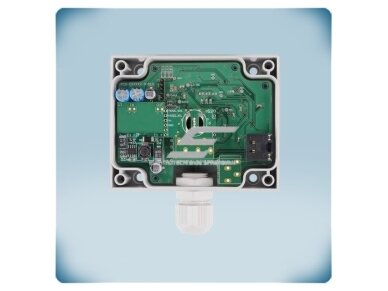

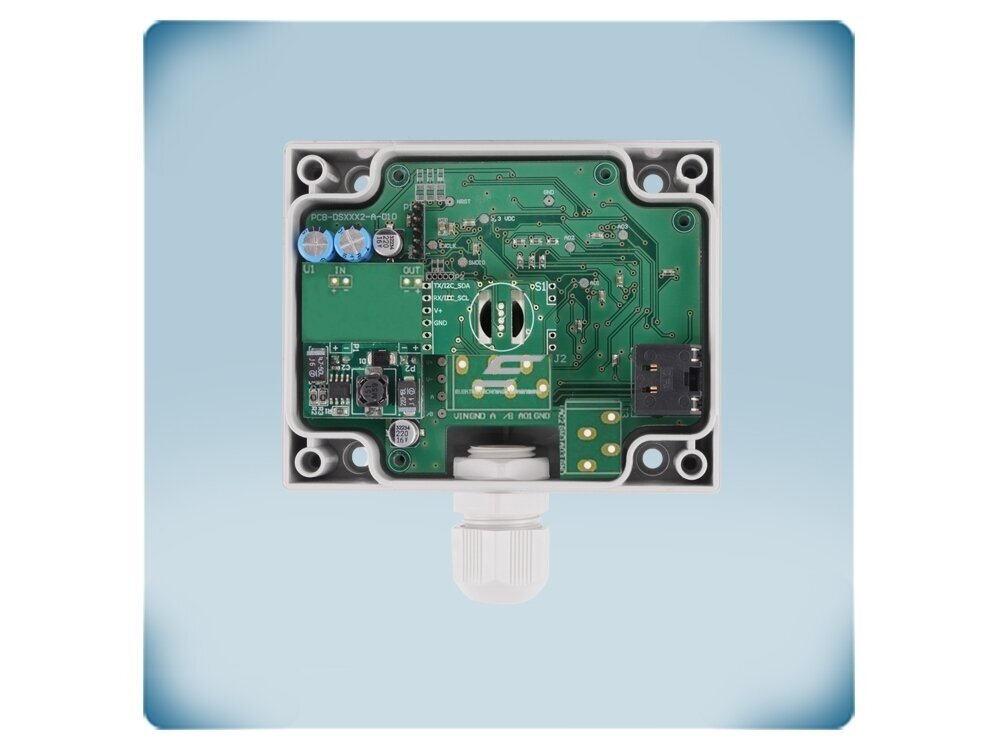

    Temperatūros ir drėgmės kanalinis keitiklis | -30…70°C | 0-100%rH | Modbus RTU | PoM 24VDC | RJ45 | IP54 | Sentera Controls | DSTHM-2

    Kodas: DSTHM-2
    Pasiteirauti apie prekę
    Kaina 73.18 € su PVM
    ( 60.48 € be PVM )
    114.15 € Sutaupykite 40.97 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

    Temperatūros ir drėgmės kanalinis keitiklis | -30…70°C | 0-100%rH | Modbus RTU | PoM 24VDC | RJ45 | IP54 | Sentera Controls | DSTHM-2

    DSTHM-2 – Sentera Controls temperatūros ir drėgmės kanalinis keitiklis, matuojantis temperatūrą (-30…+70 °C) ir santykinę drėgmę (0–100 % rH) ortakyje. Duomenys perduodami tik skaitmeniškai per Modbus RTU, o maitinimas 24 VDC ateina tuo pačiu kabeliu per RJ45 jungtį (Power over Modbus, PoM). Iš matavimų apskaičiuojamas rasos taškas.

    Pagrindinė mintis:
    Vienas kabelis – ir maitinimas, ir ryšys. Jutiklis jungiamas standartiniu RJ45 kabeliu prie Sentera PoM įrenginių ar Modbus tinklo, todėl nereikia atskiro maitinimo bloko ir analoginių kabelių kiekvienam matavimo taškui – ypač patogu, kai daviklių daug.
    Matavimas
    -30…+70 °C / 0–100 % rH
    Išėjimas
    Modbus RTU (RS485)
    Maitinimas
    24 VDC per Modbus (PoM), RJ45
    Apsauga
    korpusas IP54, zondas IP20

    Veikimo principas

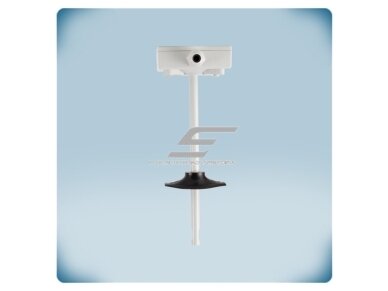

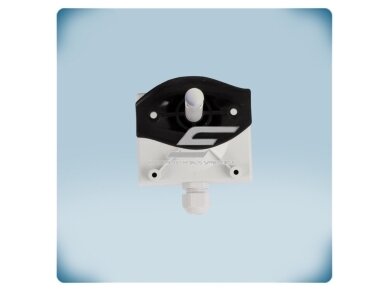

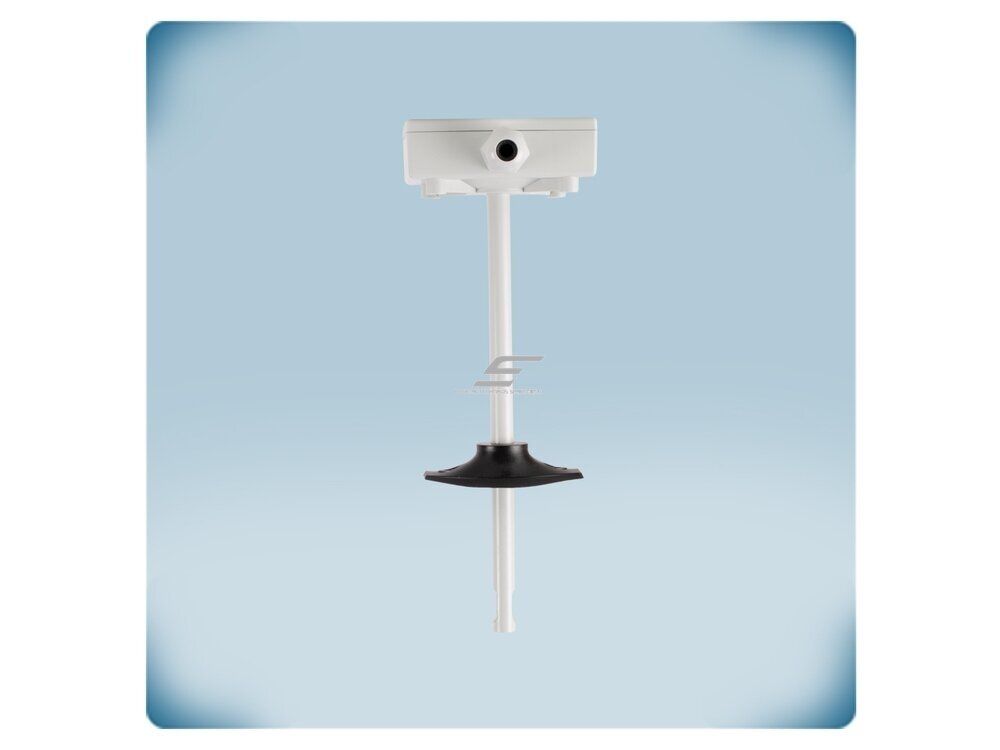

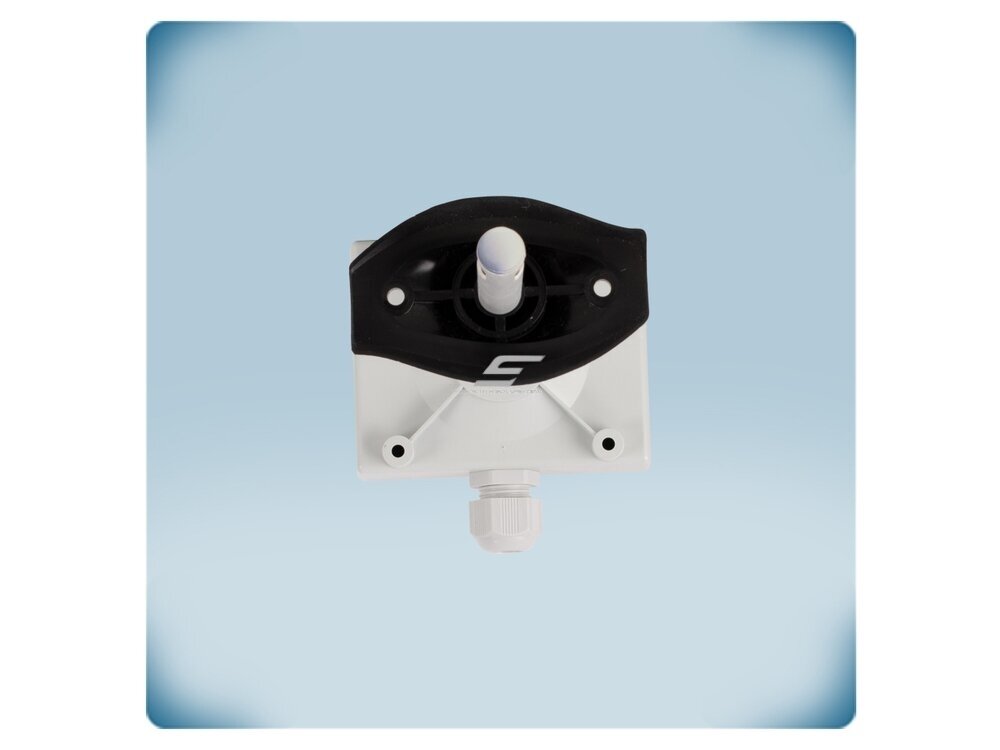

    Jutiklis montuojamas ant ortakio, zondas įkišamas į oro srautą (min. 1 m/s), ir prijungiamas vienu RJ45 kabeliu: 24 VDC, GND ir Modbus RTU (A, /B) eina tame pačiame kabelyje (PoM).

    Integruoti skaitmeniniai jutikliai matuoja ortakio oro temperatūrą ir santykinę drėgmę, apskaičiuojamas rasos taškas; diapazonai pasirenkami per Modbus RTU, vertės pateikiamos įvesties registruose (IR1 – temperatūra, IR11 – santykinė drėgmė). Valdiklis, BMS, Sentera PoM įrenginys ar SenteraWeb jas nuskaito, o programinė įranga atnaujinama per Modbus tinklą.

    Rezultatas – tikslūs (±0,4 °C, ±3 % rH) ortakio oro duomenys BMS sistemoje be analoginių signalų keitimo ir be atskiro maitinimo bloko.

    Kuo naudingas DSTHM-2?
    Maitinimas ir ryšys viename RJ45 kabelyje – mažiau laidų, greitesnis montavimas ir jokių analoginių signalų paklaidų ilgose linijose.

    Techninės specifikacijos

    Prekės tipas Temperatūros ir drėgmės kanalinis keitiklis
    Gamintojas / kodas Sentera Controls / DSTHM-2
    Matuojami dydžiai Temperatūra, santykinė drėgmė; apskaičiuojamas rasos taškas
    Temperatūros diapazonas -30…+70 °C
    Drėgmės diapazonas 0–100 % rH, be kondensacijos
    Tikslumas ±0,4 °C (-30…+70 °C); ±3 % rH (0–100 %)
    Išėjimas Skaitmeninis – Modbus RTU (RS485), analoginių išėjimų nėra
    Modbus registrai IR1 – temperatūra, IR11 – santykinė drėgmė
    Maitinimo įtampa 24 VDC per Modbus (PoM)
    Energijos sąnaudos maks. 0,36 W, nominali 0,27 W, Imax 15 mA
    Jungtis RJ45 lizdas
    Min. oro srauto greitis 1 m/s
    Apsaugos klasė Korpusas IP54, zondo vamzdelis IP20
    Svoris 0,15 kg (neto)
    Atitiktis EMC 2014/30/ES, WEEE 2012/19/ES, RoHS 2011/65/ES

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • Rasos taškas – apskaičiuojamas iš temperatūros ir drėgmės.
    • Power over Modbus (PoM) – maitinimas ir ryšys vienu RJ45 kabeliu.
    • Modbus RTU – temperatūra ir drėgmė registruose, diapazonai ir parametrai keičiami nuotoliniu būdu.
    • Programinės įrangos atnaujinimas – per Modbus RTU tinklą.
    • Konfigūravimas – Konfigūravimas ir stebėjimas – nemokama Sentera 3SModbus programa (per CNVT-USB-RS485 keitiklį) arba Sensistant Modbus konfigūratorius.

    Kur naudojamas?

    • Vėdinimo įrenginių tiekimo ir ištraukimo ortakiai
    • BMS sistemos su daug matavimo taškų
    • Drėkinimo / sausinimo kontrolė
    • Sentera PoM ir SenteraWeb sprendimai
    • Gamybos ir sandėliavimo patalpų ištraukimas
    • Rekuperatorių tiekiamo oro kontrolė po šilumokaičio
    • Baseinų ištraukiamo oro ortakiai

    Naudojimas pagal poreikį

    Rekuperatorių gamintojui.
    Kanalinis Modbus jutiklis su PoM jungiamas tiesiai prie įrenginio valdiklio vienu RJ45 kabeliu.
    Oro ruošimo įrenginių BMS integratoriui.
    Temperatūra, drėgmė ir rasos taškas nuskaitomi iš registrų be analoginių įėjimų ir keitiklių.
    ŠVOK paleidimo-derinimo inžinieriui.
    Matavimo diapazonas ir Modbus adresas nustatomi per 3SModbus, o programinė įranga atnaujinama tinklu.

    Praktinis panaudojimas

    Jeigu rekuperatoriaus tiekiamo oro ortakyje (oro greitis ≥ 1 m/s) reikia stebėti temperatūrą, drėgmę ir rasos tašką, tada DSTHM-2 jungiamas vienu RJ45 kabeliu prie PoM valdiklio, o vertės skaitomos iš IR1 ir IR11.

    Pritaikymo gidas: kaip naudojamas praktikoje

    DSTHM-2 pritaikomas skirtingiems objektams – keičiasi tik tai, kas nuskaito jo duomenis:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Objektas su BMS RJ45 → Modbus RTU linija su 24 VDC PoM maitinimu Temperatūra ir drėgmė stebimos ir archyvuojamos centralizuotai Kiekvienam jutikliui – atskiras Modbus adresas
    Nuotolinis stebėjimas RJ45 → Sentera interneto modulis → SenteraWeb Duomenų žurnalas, grafikai, įspėjimai internetu Reikalingas Sentera interneto modulis
    Sentera Modbus valdiklis / reguliatorius RJ45 → Sentera įrenginys su Modbus ir PoM Vėdinimas valdomas pagal matuojamą temperatūrą ar drėgmę Patikrinkite, ar įrenginys tiekia PoM maitinimą

    Kaip parinkti kanalinį temperatūros ir drėgmės daviklį

    Montavimas / išėjimas / maitinimas Rekomenduojamas modelis
    Kanalas, 3 analoginiai išėjimai (T / rH / T arba rH), 18–34 VDC, 4 laidai DSTHF-3 (kanalinis keitiklis, -F)
    Kanalas, 3 analoginiai išėjimai, 18–34 VDC arba 15–24 VAC, 3 laidai DSTHG-3 (kanalinis keitiklis, -G)
    Kanalas, tik Modbus RTU, maitinimas per Modbus (PoM), RJ45 DSTHM-2 (kanalinis Modbus keitiklis) ← šis modelis
    Kanalas, tiesioginis ventiliatoriaus / sklendės valdymas 1 išėjimu, 18–34 VDC DCTHF-2 (išmanus kanalinis jutiklis, -F)
    Kanalas, tiesioginis valdymas 1 išėjimu, 18–34 VDC arba 15–24 VAC DCTHG-2 (išmanus kanalinis jutiklis, -G)
    Kanalas, valdymo signalas per Modbus RTU, PoM, RJ45 DCTHM-2 (išmanus kanalinis jutiklis, PoM)
    Taisyklė: pirmiausia nuspręskite, kur matuojama (ortakis, patalpa, lauke), tada – ko reikia iš daviklio: atskirų analoginių signalų valdikliui (keitiklis, 3 išėjimai), tik duomenų į BMS (Modbus / PoM versija) ar tiesioginio ventiliatoriaus valdymo vienu išėjimu (išmanus jutiklis). Galiausiai – maitinimas ir laidų skaičius: -F – 24 VDC, 4 laidai, atskiros žemės; -G – AC arba DC, 3 laidai, bendra žemė; -M / -H – maitinimas per Modbus kabelį (RJ45).
    Kada rinktis kitą sprendimą: analoginiams išėjimams – DSTHF-3 / DSTHG-3; tiesioginiam ventiliatoriaus valdymui – DCTH-2 serija; kambariui – RSTHM-2.

    Pliusai

    • Maitinimas ir ryšys vienu RJ45 kabeliu
    • Tikslumas ±0,4 °C, ±3 % rH
    • Diapazonai pasirenkami per Modbus RTU
    • Programinė įranga atnaujinama per Modbus
    • Korpusas IP54, platus -30…+70 °C diapazonas

    Minusai / ribojimai

    • Analoginių išėjimų nėra – reikalingas Modbus RTU valdiklis ar BMS
    • Maitinamas tik per PoM (24 VDC) – reikia PoM tiekiančio įrenginio ar maitinimo
    • Zondas IP20, reikalingas ≥ 1 m/s oro srautas

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas / automatikos specialistas, atjungus maitinimą.
    • Maitinimas – tik 24 VDC per Modbus (PoM); RJ45 jungties nejunkite į kompiuterių tinklo (Ethernet) įrangą.
    • Modbus ryšio parametrų atstatymas – trumpikliu ant PROG kontaktų 1 ir 2 bent 5 s.
    • Zondą montuokite oro sraute, toliau nuo drėkintuvų purkštukų ir kondensato.

    Greitas pasirinkimo gidas

    -30…+70 °C
    0–100 % rH
    Modbus RTU
    PoM 24 VDC
    RJ45
    IP54
    Tinka, kai reikia:
    • matuoti temperatūrą ir drėgmę ortakyje ir perduoti jas į BMS;
    • sumažinti kabelių kiekį – maitinimas ir ryšys vienu kabeliu;
    • stebėti tiekiamo ar ištraukiamo oro būklę;
    Patikrinkite prieš naudojimą:
    • ar valdiklis / BMS palaiko Modbus RTU;
    • ar Modbus linija tiekia 24 VDC PoM maitinimą;
    • Modbus adresų planą visiems jutikliams.
    Svarbus priminimas: DSTHM-2 neturi analoginių išėjimų – duomenys gaunami tik per Modbus RTU.

    DUK

    Ar yra 0-10 V išėjimas?
    Ne, jutiklis turi tik Modbus RTU, o analoginiams išėjimams rinkitės DSTHF-3 arba DSTHG-3.
    Kas yra PoM?
    Power over Modbus – 24 VDC maitinimas tiekiamas tuo pačiu RJ45 kabeliu kaip ir Modbus RTU ryšys.
    Ar galima keisti matavimo diapazoną?
    Taip, per Modbus RTU naudojant 3SModbus programą ar BMS.
    Kaip atstatyti Modbus nustatymus?
    Trumpikliu ant PROG kontaktų 1 ir 2 bent 5 sekundes.
    Ar tinka lauko orui ortakyje?
    Taip, diapazonas -30…+70 °C ir 0–100 % rH, jei oras be kondensato.
    Kokio oro srauto reikia?
    Ne mažiau kaip 1 m/s.

    Temperatūros ir drėgmės kanalinis keitiklis | -30…70°C | 0-100%rH | Modbus RTU | PoM 24VDC | RJ45 | IP54 | Sentera Controls | DSTHM-2

    Sentera DSTHM-2 – temperatūros ir drėgmės kanalinis keitiklis: -30…+70 °C, 0–100 % rH, Modbus RTU ir 24 VDC maitinimas per RJ45 (PoM), IP54. Tinka BMS ir SenteraWeb vėdinimo automatikai.
