Skaitmeninis kištukinis termostatas | Schuko | 16 A | 230 V AC | -55…+125 °C | DS18B20 jutiklis 1,5 m | šildymas / vėsinimas | DigiTOP TR-1
Kodas: TR-1Kaina 41.84 € su PVM( 34.58 € be PVM )Skaitmeninis termostatas, kuris įjungiamas tiesiai į tinklo lizdą ir valdo į jį įjungtą prietaisą iki 16 A pagal nuotolinio DS18B20 jutiklio matavimą. Reguliavimo diapazonas -55…+125 °C, histerezė 0,1…39,9 °C, režimai šildymui arba vėsinimui.
-

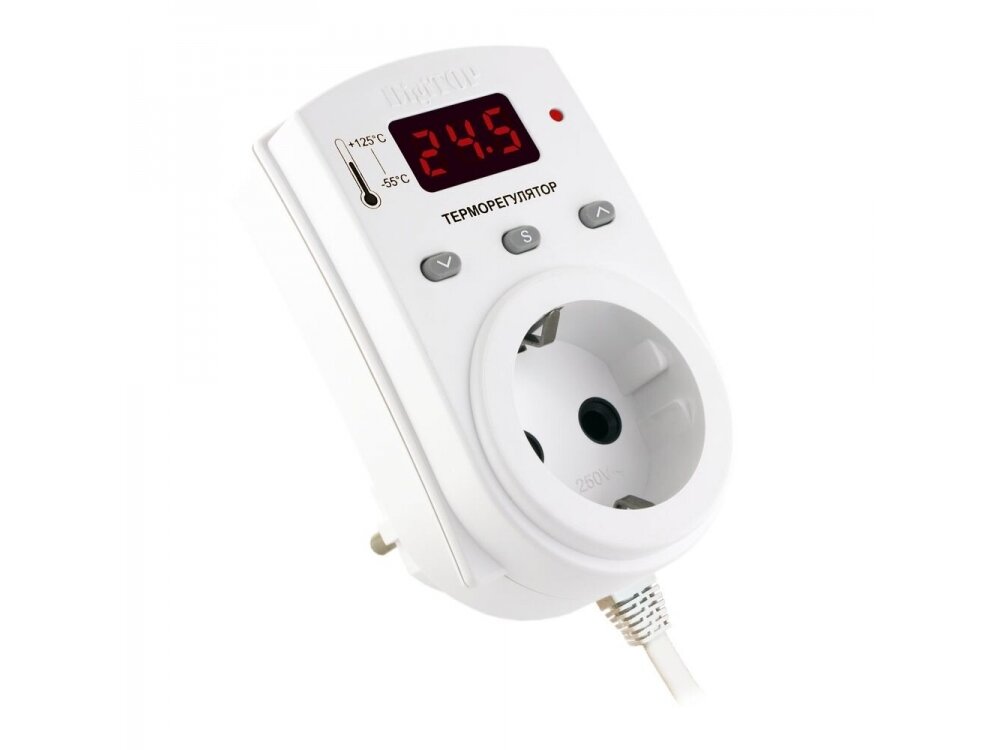

Skaitmeninis kištukinis termostatas DigiTOP TR-1, 16 A, 230 V AC, -55…+125 °C, su DS18B20 jutikliu
DigiTOP TR-1 – skaitmeninis temperatūros reguliatorius kištukiniame korpuse: jis įjungiamas į tinklo lizdą, o valdomas prietaisas – į termostato lizdą. Temperatūrą matuoja nuotolinis skaitmeninis jutiklis DS18B20 su 1,5 m kabeliu, reguliavimo diapazonas -55…+125 °C. Relė komutuoja aktyviąją apkrovą iki 16 A. Galima pasirinkti šildymo arba vėsinimo režimą ir histerezę 0,1…39,9 °C.
⚠ ⚠ 16 A – tai aktyviosios (varžinės) apkrovos riba, apie 3,6 kW esant 230 V. Tiek pat leistina ir sieniniam lizdui bei jo grandinei – patikrinkite, ar lizdas ir laidai tai atlaiko.Pagrindinė mintis:
TR-1 leidžia automatizuoti šildytuvą, šaldiklį, ventiliatorių ar inkubatorių be jokio montavimo skyde: įjungiate į lizdą, nuleidžiate jutiklį ten, kur reikia matuoti, ir nustatote temperatūrą. Skaitmeninis jutiklis nereikalauja kalibravimo, o jo kabelį galima prailginti iki 200 m. Nustatymai išlieka dingus įtampai.Apkrova
16 ADiapazonas
-55…+125 °CHisterezė
0,1…39,9 °CJutiklis
DS18B20, 1,5 mVeikimo principas
Šildymo režime (ekrane HOT) relė išjungia apkrovą pasiekus nustatytą temperatūrą ir vėl įjungia, kai temperatūra nukrenta histerezės dydžiu.
Vėsinimo režime (ekrane COL) logika atvirkštinė: apkrova įjungiama temperatūrai pakilus virš nustatymo ir išjungiama nukritus histerezės dydžiu.
Nustatomi trys parametrai: temperatūra, histerezė ir režimas. Ilgai (> 5 s) paspaudus mygtuką įjungiamas nustatymo režimas, trumpas paspaudimas keičia reikšmę 0,1 °C žingsniu, laikymas – 1 °C žingsniu.
Kuo naudingas TR-1?
Tai greičiausias būdas paversti bet kurį 230 V prietaisą valdomu pagal temperatūrą – be elektriko darbų skyde. Platus diapazonas leidžia naudoti tą patį termostatą tiek šaldymui, tiek šildymui iki +125 °C.Techninės specifikacijos
Prekės tipas Skaitmeninis kištukinis termostatas Gamintojas / modelis DigiTOP TR-1 Maitinimo įtampa 230 V AC, 50 Hz (gamintojas: 220 V ±10 %) Maks. aktyvioji apkrova 16 A Komutavimas Elektromagnetinė relė Savos reikmės ≤ 5 W Matavimo ir reguliavimo diapazonas -55…+125 °C Histerezė 0,1…39,9 °C Režimai Šildymas (HOT) / vėsinimas (COL) Jutiklis Skaitmeninis DS18B20, kabelis 1,5 m Jutiklio kabelio prailginimas Iki 200 m vytos poros kabeliu Matavimo paklaida ≤ 0,5 °C Skiriamoji geba 0,1 °C intervale -9,9…+99 °C, kitur 1 °C Indikacija LED ekranas, išėjimo įtampos šviesos diodas Nustatymų atmintis Nepriklausoma (išlieka dingus įtampai) Apsaugos laipsnis IP20 Darbo aplinka +5…+50 °C, 30–80 % RH Prijungimas Kištukas į tinklo lizdą, lizdas apkrovai (Schuko tipas) Pagrindinės funkcijos
- Šildymo ir vėsinimo režimai – vienas prietaisas šildytuvui arba šaldytuvui, ventiliatoriui.
- Reguliuojama histerezė 0,1…39,9 °C – nuo tikslaus palaikymo iki retų įsijungimų.
- Skaitmeninis DS18B20 jutiklis – nereikia kalibruoti, keičiant jutiklį.
- Jutiklio kabelis iki 200 m – matavimo vieta gali būti toli nuo lizdo.
- LED ekranas – rodo esamą temperatūrą ir nustatymus.
- Nepriklausoma atmintis – nustatymai išlieka dingus įtampai.
- Jutiklio gedimų diagnostika – ekrane rodomas nutrūkęs jutiklis, trumpasis jungimas arba ryšio klaida.
- Kištukinis montavimas – be laidų jungimo skyde.
Kuo skiriasi nuo panašių?
Termostatas ant DIN bėgelio Montuojamas skyde ir jungiamas laidais; TR-1 įjungiamas į lizdą be instaliacijos darbų. Mechaninis kištukinis termostatas Neturi ekrano, histerezė fiksuota, diapazonas siauras; TR-1 – -55…+125 °C, reguliuojama histerezė ir skaitmeninė indikacija. Kur naudojamas?
- Elektrinių šildytuvų valdymas garaže, dirbtuvėse, šiltnamyje
- Šaldiklių ir šaldytuvų temperatūros palaikymas
- Inkubatoriai ir gyvūnų laikymo patalpos
- Ventiliatorių įjungimas perkaitus patalpai
- Vandens šildytuvų ir talpų šildymas (jutiklis sandariai įrengtas)
- Rūsių ir sandėliukų apsauga nuo užšalimo
- Fermentavimo, brandinimo ir džiovinimo procesai
- Laikini sprendimai statybvietėse ir objektuose
Naudojimas pagal poreikį
Pradedančiajam.
Įjunkite TR-1 į lizdą, prietaisą – į termostatą, pasirinkite HOT arba COL režimą ir nustatykite temperatūrą bei histerezę.Pažengusiam montuotojui.
Jutiklio kabelį prailginkite vyta pora ir veskite atskirai nuo jėgos kabelių – taip išvengsite trikdžių ir „crc“ klaidų.Energetikui / projektuotojui.
Apkrovoms virš 16 A arba induktyvioms apkrovoms naudokite TR-1 kontaktorių ritei valdyti, o ne pačiai apkrovai.Praktinis panaudojimas
Garaže 2 kW elektrinis šildytuvas įjungiamas per TR-1 šildymo režimu: nustatymas +5 °C, histerezė 2 °C. Jutiklis pakabinamas toliau nuo šildytuvo – šildytuvas įsijungia ties +3 °C ir išsijungia ties +5 °C. Šildytuvo srovė apie 8,7 A, gerokai mažiau nei 16 A riba.Pliusai / privalumai
- Nereikia montavimo skyde – įjungiama į lizdą
- Platus -55…+125 °C diapazonas
- Šildymo ir vėsinimo režimai
- Reguliuojama histerezė 0,1…39,9 °C
- Skaitmeninis jutiklis be kalibravimo, kabelis prailginamas iki 200 m
- Nustatymai išlieka dingus įtampai
Minusai / ribojimai
- IP20 – tik sausoms patalpoms
- Darbo aplinka +5…+50 °C – pats termostatas negali būti šaltyje
- Nėra laiko programų
- Jutiklis be papildomo sandarinimo nemerkiamas į skystį
Saugos ir montavimo pastabos
- ⚡ Įjunkite tik į tvarkingą įžemintą lizdą; prieš keisdami jutiklį ar prietaisą ištraukite termostatą iš lizdo.
- ⚡ Nejunkite apkrovos, viršijančios 16 A arba lizdo bei jo grandinės leistiną srovę; lizdo grandinės pakeitimus atlieka kvalifikuotas elektrikas.
- Saugokite korpusą nuo drėgmės – IP20 neapsaugo nuo vandens.
- Jutiklio kabelį veskite atskirai nuo jėgos kabelių.
- Be Ex sertifikato sprogioje aplinkoje nenaudoti; netinka agresyviai aplinkai, vibracijai ir smūgiams.
- Prieš merkdami jutiklį į skystį, jį papildomai užsandarinkite.
Greitas pasirinkimo gidas
16 A, 230 V AC-55…+125 °CHisterezė 0,1…39,9 °CDS18B20, 1,5 mTinka, kai reikia:- greitai automatizuoti 230 V prietaisą be skydo darbų
- palaikyti temperatūrą šildymo arba vėsinimo režimu
- matuoti temperatūrą toliau nuo lizdo
Patikrinkite prieš pasirinkimą:- Prietaiso galią – aktyvioji apkrova iki 16 A
- Kur stovės termostatas – sausa vieta +5…+50 °C
- Ar jutiklį reikės merkti į skystį (tada – sandarinimas)
Svarbus priminimas: TR-1 nėra apsauginis termostatas: jis nepakeičia prietaiso vidinės apsaugos nuo perkaitimo ir avarinės temperatūros ribotuvo.☝ Elsprendimai.eu rekomenduoja:- Kontaktoriai ir relės – apkrovoms virš 16 A arba varikliams valdyti.
- Kiti termostatai – DIN bėgelio, IP65 ir mechaniniai modeliai.
- Daviklių ir jutiklių gidas – kaip parinkti jutiklį ir termostatą.
DUK
Kokios galios prietaisą galima jungti?
Aktyviąją apkrovą iki 16 A – apie 3,6 kW esant 230 V. Patikrinkite, ar tokią srovę atlaiko ir sieninis lizdas.Ar galima naudoti šaldytuvui ar ventiliatoriui?
Taip, vėsinimo režimu (COL) apkrova įjungiama pakilus temperatūrai. Kompresoriams ir varikliams patartina valdyti per kontaktorių.Ar galima prailginti jutiklio kabelį?
Taip, gamintojas leidžia prailginti iki 200 m vytos poros kabeliu, vedant jį atskirai nuo jėgos kabelių.Ar jutiklį galima merkti į vandenį?
Tik papildomai jį užsandarinus – gamintojas draudžia merkti nesandarintą jutiklį.Ar nustatymai dingsta nutrūkus elektrai?
Ne, visi nustatymai saugomi nepriklausomoje atmintyje.Ką reiškia ekrane rodomi gedimų kodai?
Rodomas nutrūkęs ar neprijungtas jutiklis, trumpasis jungimas jutiklio grandinėje arba „crc“ – klaidingi duomenys dėl trikdžių.Šaltiniai: DigiTOP TR-1 naudojimo instrukcija, platintojo duomenys. Tikrinta 2026-10-18.
DigiTOP TR-1 – kištukinis skaitmeninis termostatas šildymui ir vėsinimui
DigiTOP TR-1 – skaitmeninis kištukinis termostatas 16 A apkrovai su DS18B20 jutikliu, -55…+125 °C diapazonu ir reguliuojama 0,1…39,9 °C histereze. Tinka šildytuvams, šaldikliams ir ventiliatoriams automatizuoti be montavimo darbų skyde.
