  • Modulinis termostatas | temperatūros reguliatorius | relė | -5...+40°C | 16A | 24-240VAC/DC | DIN | IP20 | Promfactor Baltic | FRT11 | 4772151003099

    Kodas: PF-FRT11
    Barkodas: 4772151003099

    Promfactor Baltic FRT11 – modulinis elektroninis temperatūros reguliatorius (termostatas) su išoriniu NTC jutikliu, skirtas šildymo įrangai, grindų šildymui ir kitoms temperatūros palaikymo sistemoms valdyti. Temperatūra reguliuojama −5...+40 °C diapazone, maitinimas – 24–240 V AC/DC, relės kontaktas – iki 16 A. Termostatas montuojamas ant 35 mm DIN bėgelio, turi reguliuojamą histerezę, LED indikaciją ir 2,5 m NTC jutiklio kabelį.

  • Modulinis termostatas | temperatūros reguliatorius | relė | −5...+40 °C | 16 A | 24–240 V AC/DC | DIN | IP20 | Promfactor Baltic | FRT11 | 4772151003099

    Promfactor Baltic FRT11 – modulinis elektroninis temperatūros reguliatorius su išoriniu NTC jutikliu, skirtas automatiniam šildymo įrenginių, elektrinio grindų šildymo ir kitų temperatūros palaikymo sistemų valdymui. Reguliatorius leidžia nustatyti pageidaujamą temperatūrą nuo −5 °C iki +40 °C ir reguliuoti histerezę, kad prijungta įranga būtų įjungiama arba išjungiama pagal išmatuotą temperatūrą. Platus 24–240 V AC/DC maitinimo diapazonas, 16 A perjungiamasis relės kontaktas, LED būsenos indikatoriai ir montavimas ant standartinio 35 mm DIN bėgelio leidžia įrenginį integruoti į gyvenamųjų, komercinių bei pramoninių objektų elektros automatikos skydus.

    Pagrindinė mintis:
    Elektrinio šildymo sistema neturėtų veikti nuolat vien todėl, kad jos maitinimas įjungtas. Kai temperatūra pasiekia nustatytą ribą, šildymą reikia sustabdyti, o jai sumažėjus – vėl įjungti. FRT11 automatizuoja šį procesą: išorinis NTC jutiklis matuoja temperatūrą pasirinktoje vietoje, o DIN bėgelyje sumontuotas reguliatorius valdo relės kontaktą. Reguliuojama histerezė leidžia pasirinkti temperatūros pokyčio ribas, taip sumažinant nereikalingą dažną kontaktų perjungimą.

    ⚡ Kibirkštis: Faze, kam reikalingas atskiras termostatas elektros skyde, jeigu šildytuvą galima tiesiog įjungti ir išjungti jungikliu?

    ⚙ Fazė: Jungiklis nežino, kokia yra temperatūra. FRT11 ją matuoja per NTC jutiklį ir automatiškai valdo šildymo grandinę. Nustatai norimą temperatūrą, sureguliuoji histerezę ir sistema reaguoja į temperatūros pokyčius be nuolatinio rankinio įjunginėjimo. Be to, termostatas lieka elektros skyde, o jutiklį galima įrengti ten, kur iš tikrųjų reikia matuoti temperatūrą.

    Temperatūros reguliavimas
    −5...+40 °C
    Relės kontaktas
    1 C/O | 16 A / 250 V AC
    Maitinimo įtampa
    24–240 V AC/DC
    Temperatūros jutiklis
    NTC | 2,5 m kabelis

    Veikimo principas

    FRT11 temperatūros reguliavimo sistema sudaryta iš elektroninio valdiklio, elektromagnetinės išėjimo relės ir išorinio NTC temperatūros jutiklio. NTC (Negative Temperature Coefficient) yra temperatūrai jautrus rezistorius, kurio elektrinė varža mažėja kylant temperatūrai. Mikrovaldiklis įvertina jutiklio varžos pokyčius ir pagal juos nustato matuojamą temperatūrą.

    Pageidaujama temperatūra nustatoma prietaiso potenciometru. Šildymo valdymo režimu, temperatūrai nukritus žemiau nustatytos įjungimo ribos, reguliatorius gali įjungti šildymo įrangą per relės kontaktą. Pasiekus atjungimo ribą, relės būsena pakeičiama ir šildymas sustabdomas. Konkretus kontaktų suveikimas priklauso nuo naudojamo NC arba NO kontakto ir originalios prijungimo schemos.

    Papildomas histerezės reguliavimas leidžia nustatyti temperatūros skirtumą tarp perjungimo būsenų. Tai svarbu, nes be pakankamos histerezės sistema galėtų pernelyg dažnai įjungti ir išjungti šildytuvą dėl nedidelių temperatūros svyravimų.

    Pavyzdžiui, jei pageidaujama palaikyti maždaug +22 °C temperatūrą, tinkamai pasirinkta histerezė leidžia šildymui veikti tam tikrame temperatūrų intervale, o ne bandyti kiekvieną akimirką išlaikyti absoliučiai nekintamą vertę. Tikslūs įjungimo ir išjungimo taškai nustatomi pagal FRT11 histerezės charakteristiką ir valdymo schemą.

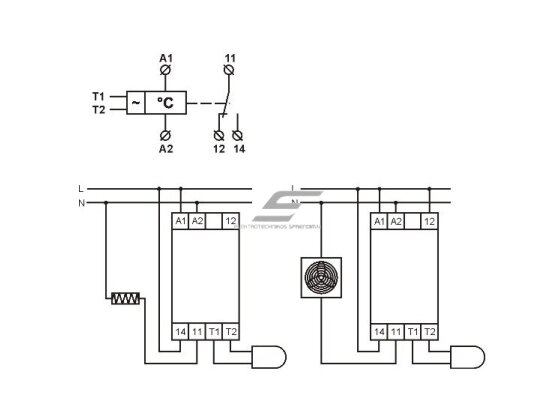

    Reguliatorius turi vieną perjungiamąjį kontaktą (1 C/O), todėl pagal konkrečią prijungimo schemą galima panaudoti normaliai atvirą (NO) arba normaliai uždarą (NC) kontaktą. LED indikatoriai padeda stebėti maitinimo ir relės būseną. Įrenginys užima dviejų standartinių DIN modulių plotį.

    Kuo naudingas šis temperatūros reguliatorius?
    FRT11 leidžia automatizuoti temperatūros palaikymą be nuolatinio rankinio šildymo įrangos valdymo. Išorinis NTC jutiklis matuoja temperatūrą pasirinktoje vietoje, reguliuojama histerezė padeda valdyti perjungimų dažnį, o universalus maitinimo diapazonas leidžia termostatą naudoti skirtingos įtampos automatikos sistemose. Visa valdymo įranga tvarkingai montuojama elektros skyde.

    Techniniai duomenys

    Prekės tipas Modulinis elektroninis temperatūros reguliatorius / termostatas
    Prekės ženklas Promfactor Baltic
    Modelis FRT11
    EAN kodas 4772151003099
    Valdymo technologija Mikrovaldikliu valdomas elektroninis termostatas
    Maitinimo įtampa 24–240 V AC/DC
    Vardinis dažnis 50/60 Hz (AC maitinimui)
    Maitinimo gnybtai A1, A2
    Temperatūros reguliavimo diapazonas −5...+40 °C
    Histerezės nustatymo diapazonas −0,5...+3 °C (pagal gaminio charakteristikos žymėjimą)
    Temperatūros nustatymas Potenciometru
    Histerezės nustatymas Potenciometru
    Temperatūros matavimo gnybtai T1, T2
    Temperatūros jutiklio tipas NTC termistorius
    Jutiklio matmenys Ø6 × 50 mm
    Jutiklio kabelio ilgis 2,5 m
    Jutiklio kabelio laidininkai 2 × 0,5 mm²
    Jutiklio kabelio izoliacija Aukštai temperatūrai atsparus PVC
    Išėjimo kontaktų konfigūracija 1 C/O (vienas perjungiamasis kontaktas)
    Didžiausia nurodyta kontaktų srovė 16 A
    Kontaktų vardinė įtampa 250 V AC
    Perjungimo galia (AC-1) Iki 4000 VA, esant nurodytoms vardinėms sąlygoms
    Nurodyta DC perjungimo galia 300 W; leistina DC įtampa ir srovė tikrinama pagal kontaktų charakteristiką
    Elektrinis atsparumas 100 000 perjungimų (10⁵)
    Mechaninis atsparumas 1 000 000 perjungimų (10⁶)
    Būsenos indikacija LED – maitinimo ir relės būsenos indikatoriai
    Montavimas Ant 35 mm DIN bėgelio (TH35)

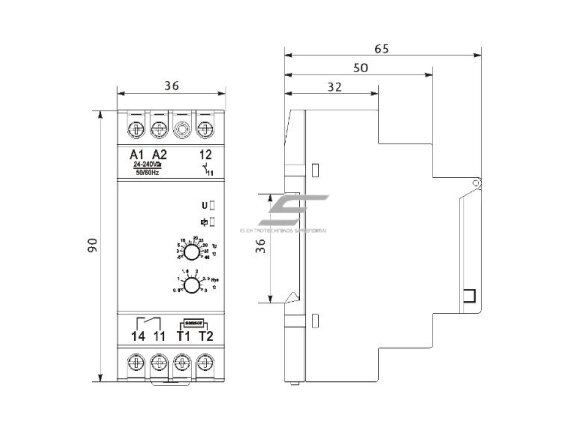

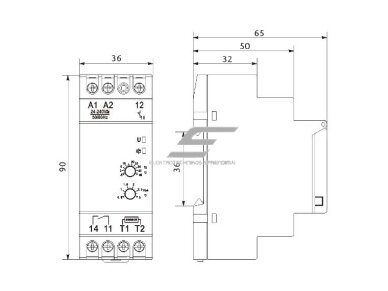

    Korpuso modulių skaičius 2 DIN moduliai
    Prijungiamų laidininkų skerspjūvis 0,5–2,5 mm²
    Gnybtų užveržimo momentas 0,5 Nm
    Darbinė aplinkos temperatūra −5...+40 °C
    Laikymo temperatūra −10...+50 °C
    Apsaugos laipsnis IP20
    Taršos laipsnis 3
    Didžiausias nurodytas montavimo aukštis 2000 m virš jūros lygio
    Standartai EN/IEC 60730-1; EN/IEC 60730-2-7

    Pagrindinės funkcijos

    • Automatinis temperatūros reguliavimas – valdo prijungtą įrangą pagal nustatytą temperatūrą ir NTC jutiklio matavimą.
    • Temperatūros diapazonas nuo −5 °C iki +40 °C – leidžia pasirinkti skirtingoms šildymo ir temperatūros palaikymo sistemoms reikalingą nustatymo vertę.
    • Reguliuojama histerezė – leidžia pritaikyti įjungimo ir išjungimo ribų skirtumą, mažinant nepageidaujamą dažną relės perjungimą.
    • Išorinis NTC temperatūros jutiklis – temperatūra matuojama jutiklio vietoje, o ne tik elektros skydo viduje.
    • 2,5 m ilgio jutiklio kabelis – suteikia galimybę jutiklį įrengti atokiau nuo DIN bėgelyje sumontuoto reguliatoriaus.
    • 1 C/O perjungiamasis kontaktas – leidžia naudoti normaliai atvirą arba normaliai uždarą valdymo kontaktą pagal pasirinktą schemą.
    • Iki 16 A kontaktų apkrova – suteikia galimybę valdyti atitinkamos galios elektrinius vartotojus, įvertinus apkrovos pobūdį.
    • Universalus 24–240 V AC/DC maitinimas – palengvina įrenginio integravimą į skirtingų įtampų automatikos sistemas.
    • LED būsenos indikacija – leidžia vizualiai stebėti reguliatoriaus maitinimą ir relės būseną.
    • Montavimas ant DIN bėgelio – nereikia atskiro sieninio termostato valdymo korpuso.

    Kur naudojamas?

    • Elektrinio grindų šildymo sistemose – grindų ar kitoje pasirinktoje vietoje matuojamai temperatūrai palaikyti.
    • Elektrinių konvektorių ir kitų šildytuvų valdymo grandinėse.
    • Gyvenamųjų pastatų šildymo automatikos skyduose.
    • Administracinių ir komercinių patalpų temperatūros valdymo sistemose.
    • Sandėlių, dirbtuvių ir pagalbinių patalpų šildymo sistemose.
    • Elektros ir automatikos spintose, kuriose reikalingas valdymas pagal išorinio jutiklio matuojamą temperatūrą.
    • Pramoninių įrenginių temperatūros palaikymo grandinėse, kuriose pakanka termostatinio ON/OFF valdymo.
    • Apsaugos nuo per didelio atvėsimo sistemose, jei pasirinkta reguliavimo charakteristika ir papildomos apsaugos priemonės atitinka įrenginio paskirtį.

    Naudojimas pagal poreikį

    Elektros montuotojui.
    Vienas modulinis reguliatorius elektros skyde ir išorinis NTC jutiklis temperatūros matavimo vietoje. Universalus maitinimas ir 1 C/O kontaktas palengvina integraciją į įvairias valdymo schemas.
    Grindų šildymo sistemos įrengėjui.
    Galima automatizuoti elektrinio grindų šildymo įjungimą ir išjungimą pagal jutiklio temperatūrą. Reguliavimo diapazonas ir histerezė parenkami pagal dangos bei šildymo sistemos reikalavimus.
    Automatikos projektuotojui.
    FRT11 gali būti naudojamas kaip temperatūros valdomas relinis elementas, per kurį valdoma apkrova arba kontaktoriaus ritė. Didesnių apkrovų atvejais apkrovos jungimas atskiriamas nuo termostato relės.

    Praktinis panaudojimas

    Įrengiant elektrinį grindų šildymą nedidelėje sausoje pagalbinėje patalpoje, FRT11 gali būti montuojamas elektros skirstomajame skyde, o NTC temperatūros jutiklis įrengiamas numatytoje grindų temperatūros matavimo vietoje. Reguliatoriuje nustatoma pageidaujama temperatūra, pavyzdžiui, +25 °C, jei tokia vertė leidžiama konkrečiai grindų dangai ir šildymo sistemai. Temperatūrai kintant, reguliatorius valdo relės kontaktą ir atitinkamai šildymo grandinę. Jei šildymo apkrova viršija termostato kontaktams leistinas ribas, naudojamas tinkamai parinktas kontaktorius. Taip temperatūra palaikoma automatiškai, neįjunginėjant šildymo rankiniu būdu.

    Pliusai

    • Platus 24–240 V AC/DC maitinimo diapazonas.
    • Temperatūros reguliavimas nuo −5 °C iki +40 °C.
    • Reguliuojama histerezė, padedanti mažinti perjungimų dažnį.
    • Išorinis NTC jutiklis su 2,5 m kabeliu.
    • Vienas perjungiamasis 1 C/O relės kontaktas.
    • Iki 16 A kontaktų srovė tinkamomis apkrovos sąlygomis.
    • LED maitinimo ir relės būsenos indikacija.
    • Patogus montavimas ant 35 mm DIN bėgelio.
    • Kompaktiškas dviejų DIN modulių korpusas.
    • Iki 1 000 000 mechaninių perjungimų atsparumas.

    Minusai / ribojimai

    • IP20 – pats reguliatorius netinkamas atviram montavimui drėgnose ar lauko vietose.
    • 16 A kontaktų srovė riboja tiesiogiai prijungiamų apkrovų dydį.
    • Indukcinėms apkrovoms gali būti taikomi mažesni kontaktų apkrovos limitai.
    • Nėra skaitmeninio temperatūros ekrano.
    • Temperatūra reguliuojama potenciometrais, o ne programuojama savaitiniu grafiku.
    • Standartinis jutiklio kabelis yra 2,5 m ilgio; ilginant būtina patikrinti leidžiamas sąlygas.
    • Vienas relės išėjimas – ne kelių nepriklausomų temperatūros zonų valdiklis.

    Montavimas ir saugos pastabos

    • Montavimą turi atlikti kvalifikuotas elektros specialistas. Prieš prijungimo darbus išjunkite maitinimą ir patikrinkite įtampos nebuvimą.
    • DIN montavimas. Reguliatorius tvirtinamas ant 35 mm DIN bėgelio tinkamame elektros arba automatikos skyde. Korpusas užima du DIN modulius.
    • Maitinimo gnybtai A1 ir A2. Maitinimo įtampa turi patekti į 24–240 V AC/DC diapazoną. Jungiant būtina laikytis konkretaus gaminio schemos.
    • Jutiklio prijungimas. NTC temperatūros jutiklis prijungiamas prie T1 ir T2 matavimo gnybtų. Jutiklio grandinė turi būti įrengta pagal gaminio instrukciją, atskiriant ją nuo galimų trikdžių šaltinių ir pavojingos įtampos laidininkų taip, kaip reikalaujama.
    • Išėjimo kontaktai. Termostato maitinimo gnybtai nėra tas pats, kas apkrovos relės kontaktai. NO, NC ir bendro kontakto paskirtis tikrinama pagal originalų kontaktų ženklinimą.
    • Didžiausia kontaktų srovė – 16 A. Leistina apkrova priklauso nuo apkrovos pobūdžio. Šildymo elementams, kontaktoriams, varikliams ir kitai įrangai būtina įvertinti atitinkamą naudojimo kategoriją.
    • Didelės galios apkrovos. Jei apkrova viršija relės leistinas ribas, naudokite išorinį kontaktorių ar kitą tinkamą galios perjungimo aparatą.
    • Grindų šildymo jutiklio vieta. Jutiklis turi būti montuojamas pagal šildymo sistemos ir grindų dangos įrengimo reikalavimus. Negalima remtis vien termostato temperatūros intervalu neįvertinus maksimalios leistinos grindų temperatūros.
    • Jutiklio kabelio ilgis – 2,5 m. Savavališkai ilginant kabelį gali pasikeisti matavimo sąlygos arba padidėti elektromagnetinių trikdžių poveikis.
    • Laidininkų skerspjūvis – 0,5–2,5 mm². Gnybtai užveržiami 0,5 Nm momentu, naudojant tinkamus laidininkus ir įrankius.
    • IP20. Reguliatorių montuokite aplinkos sąlygoms tinkamame skyde. IP20 neapsaugo nuo vandens poveikio.
    • Nepriklausoma apsauga. FRT11 nėra automatinis jungiklis, srovės nuotėkio relė ar universali apsauginė temperatūros ribojimo sistema. Kur reikalinga apsauga nuo perkaitimo, ji turi būti numatyta atskirai.
    • Eksploatavimo temperatūra. Elektros skydo aplinkos temperatūra turi neviršyti −5...+40 °C ribų.
    ⚡ Fazės patarimas:
    Dažna temperatūros reguliavimo klaida – NTC jutiklį montuoti ten, kur temperatūra neatitinka norimos reguliuoti zonos. Pavyzdžiui, grindų šildymo atveju jutiklis turi būti įrengtas tinkamoje grindų konstrukcijos vietoje, o ne šalia šilumos šaltinio ar atsitiktinėje ertmėje. Taip pat nepainiokite 16 A kontaktų reitingo su universalia galimybe jungti bet kokią 16 A apkrovą: varikliams, transformatoriams ir kitoms indukcinėms apkrovoms reikalingas atskiras kontaktų apkrovos įvertinimas.

    Greitas pasirinkimo gidas

    −5...+40 °C
    16 A | 1 C/O
    24–240 V AC/DC
    NTC | DIN | IP20
    Tinka, kai reikia:
    • temperatūros reguliavimo elektros skirstomajame skyde
    • šildymo įrangos įjungimo ir išjungimo pagal NTC jutiklį
    • reguliuojamos histerezės temperatūros valdymo sistemai
    • universalaus 24–240 V AC/DC maitinimo
    • vieno perjungiamojo kontakto šildymo grandinei ar kontaktoriui valdyti
    Patikrinkite prieš pirkdami:
    • ar reikalingas temperatūros reguliavimo diapazonas telpa į −5...+40 °C ribas
    • ar 2,5 m NTC jutiklio kabelio pakanka montavimo vietai pasiekti
    • ar valdomos įrangos srovė ir apkrovos kategorija suderinama su relės kontaktais
    • ar reikalingas paprastas ON/OFF valdymas, o ne programuojamas temperatūros grafikas
    • ar elektros skyde yra vietos dviem DIN moduliams
    • ar numatyta tinkama apsauga nuo perkrovos ir trumpojo jungimo
    Svarbus priminimas: 24–240 V AC/DC yra termostato maitinimo įtampos diapazonas, o 16 A / 250 V AC apibūdina jo išėjimo kontaktų reitingą. Tai skirtingi elektriniai parametrai. Relės kontaktų negalima apkrauti viršijant konkrečiai apkrovos kategorijai leidžiamas srovės, įtampos ir perjungimo galios ribas.

    DUK – Kibirkštis klausia, Fazė atsako

    ⚡ Kibirkštis: Ar FRT11 gali tiesiogiai valdyti elektrinį grindų šildymą?
    ⚙ Fazė: Taip, jei šildymo grandinės apkrova atitinka termostato relės kontaktų leistinas ribas ir įrengta reikalinga elektrinė apsauga. Jeigu šildymo galia per didelė, FRT11 galima naudoti kontaktoriaus valdymui, o apkrova bus jungiama per kontaktoriaus galios kontaktus.
    ⚡ Kibirkštis: Ką reiškia NTC temperatūros jutiklis?
    ⚙ Fazė: NTC yra temperatūrai jautrus rezistorius, kurio varža mažėja kylant temperatūrai. FRT11 matuoja jutiklio varžos pokytį ir pagal tai valdo relę. Jutiklio matmenys – Ø6 × 50 mm, o kabelio ilgis – 2,5 m.
    ⚡ Kibirkštis: Kam reikalingas histerezės reguliavimas?
    ⚙ Fazė: Histerezė nustato temperatūros skirtumą tarp relės perjungimo ribų. Ji neleidžia šildytuvui be reikalo nuolat įsijungti ir išsijungti dėl labai mažų temperatūros svyravimų. Didesnė histerezė paprastai reiškia retesnius perjungimus, bet platesnį temperatūros svyravimą.
    ⚡ Kibirkštis: Ar termostatui būtina 230 V įtampa?
    ⚙ Fazė: Ne. FRT11 maitinimo diapazonas yra 24–240 V AC/DC. Tai reiškia, kad reguliatorius gali būti maitinamas skirtingų įtampų sistemose, neviršijant leistinų ribų. Tačiau relės kontaktų apkrovos parametrai turi būti vertinami atskirai nuo maitinimo įtampos.
    ⚡ Kibirkštis: Kuo skiriasi NO ir NC relės kontaktai?
    ⚙ Fazė: NO kontaktas yra normaliai atviras, o NC – normaliai uždaras. FRT11 turi vieną perjungiamąjį 1 C/O kontaktą. Jo būsenos naudojamos pagal pasirinktą valdymo schemą ir relės suveikimo logiką. Montuojant būtina vadovautis originaliu gnybtų ženklinimu.
    ⚡ Kibirkštis: Ar 16 A reiškia, kad galima prijungti bet kokį 3,5 kW šildytuvą?
    ⚙ Fazė: Ne automatiškai. 16 A yra kontaktų reitingas, tačiau reali leistina apkrova priklauso nuo jos pobūdžio. Varžinėms apkrovoms taikoma AC-1 kategorija, o varikliams ir kitoms indukcinėms apkrovoms gali būti reikalingi kitokie kontaktų parametrai. Didelės galios apkrovoms dažnai naudojamas atskiras kontaktorius.
    ⚡ Kibirkštis: Ar galima NTC jutiklio laidą prailginti?
    ⚙ Fazė: Standartinio kabelio ilgis yra 2,5 m. Ilginimo galimybę būtina įvertinti pagal gaminio instrukciją, leidžiamą laidininkų varžą ir elektromagnetinių trikdžių sąlygas. Netinkamai pailgintas jutiklio kabelis gali paveikti temperatūros matavimo tikslumą.
    ⚡ Kibirkštis: Ar šį termostatą galima montuoti lauke arba drėgnoje patalpoje?
    ⚙ Fazė: Pats FRT11 turi IP20 apsaugos laipsnį, todėl nėra skirtas tiesioginiam vandens poveikiui. Jei jis naudojamas sudėtingesnėje aplinkoje, būtinas tinkamai parinktas apsauginis skydas, o jutiklio montavimo sąlygos turi atitikti jo konstrukciją ir gaminio instrukciją.

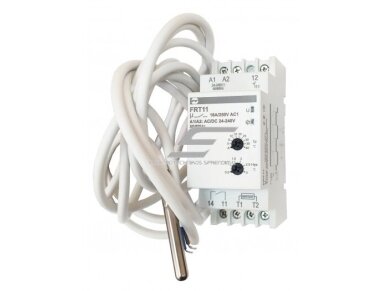

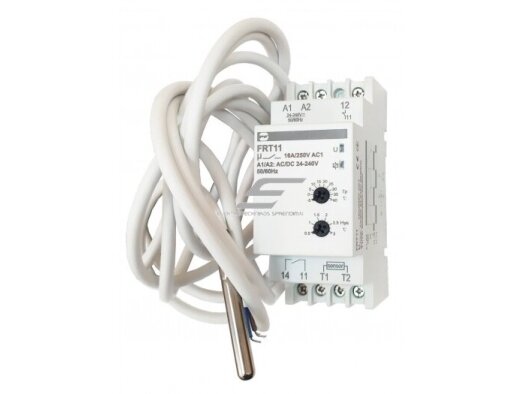

    Promfactor Baltic FRT11 – modulinis temperatūros reguliatorius su NTC jutikliu

    FRT11 – elektroninis DIN bėgelio termostatas, skirtas automatiniam šildymo įrangos ir temperatūros palaikymo sistemų valdymui. Temperatūros reguliavimas nuo −5 °C iki +40 °C, reguliuojama histerezė, 24–240 V AC/DC maitinimas, 1 C/O perjungiamasis kontaktas iki 16 A, išorinis NTC jutiklis su 2,5 m kabeliu ir LED būsenos indikacija. Dviejų DIN modulių korpusas, 35 mm DIN montavimas ir IP20 apsaugos laipsnis – praktiškas sprendimas gyvenamųjų, komercinių ir pramoninių objektų temperatūros valdymo grandinėms.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
