  • Tiekiamoji oro ventiliacijos sklendė | orlaidė sienoje | su G3 filtru | aliuminio grotelės su tinkleliu | D100 | 1m | balta | 10TOV1-05

    Kodas: 09537

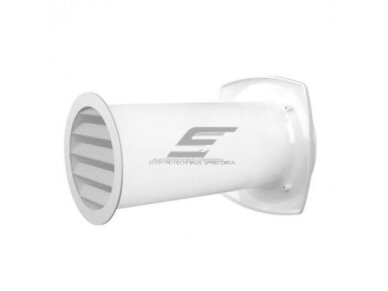

    Sieninė tiekiamojo oro orlaidė D100 su 1000 mm izoliuotu kanalu, G3 filtru ir reguliuojamu anemostatu. Lauko pusė – aliuminio lauko grotelės su tinkleliu nuo uodų. Skirta kontroliuojamam oro pritekėjimui patalpose su priverstiniu ištraukimu.

  • Tiekiamoji oro ventiliacijos sklendė | orlaidė sienoje | su G3 filtru | aliuminio grotelės su tinkleliu | D100 | 1m | balta | 10TOV1-05

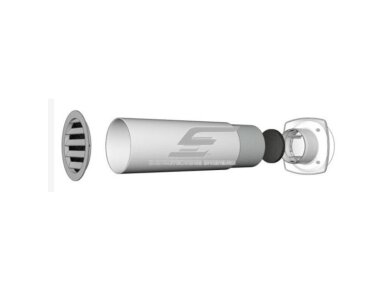

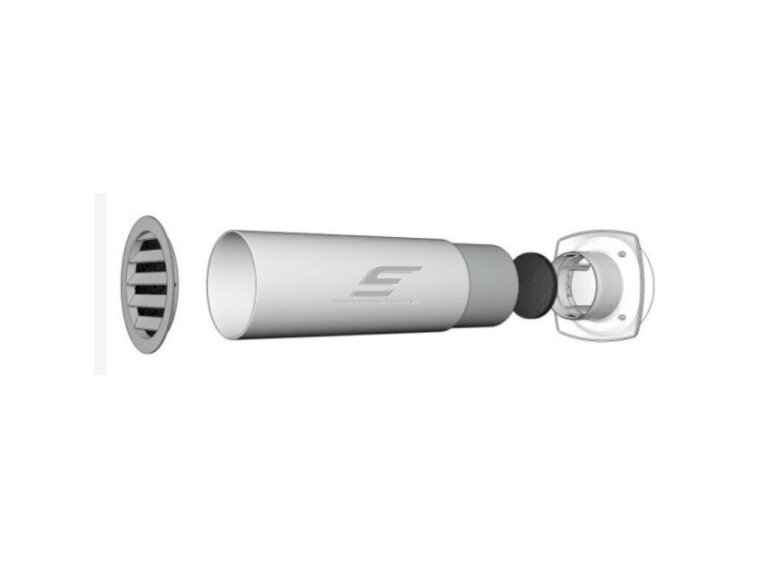

    Sieninė tiekiamojo oro sklendė (orlaidė) D100 – plastikinis kanalas su šilumos ir garso izoliacija bei G3 filtru, iš vidaus uždaromas dekoratyviniu oro tiekimo reguliavimo įrenginiu (anemostatu), iš lauko – aliuminio lauko grotelės su tinkleliu nuo uodų. Kanalo ilgis 1000 mm, trumpinamas pagal sienos storį.

    Pagrindinė mintis:
    Orlaidė skirta lauko oro tiekimui į gyvenamąsias ir biuro patalpas ir labiausiai tinka ten, kur veikia priverstinis ištraukimas: ištraukiamasis ventiliatorius ar centrinė ištraukimo sistema sukuria nedidelį neigiamą slėgį, o orlaidė užtikrina kontroliuojamą kompensacinį oro pritekėjimą. Taip oras nesiurbiamas pro langų tarpus ir durų plyšius.
    Skersmuo
    D100 (išorinis 104 mm)
    Kanalo ilgis
    1000 mm
    Lauko dalis
    aliuminio grotelės su tinkleliu
    Filtras
    G3, plaunamas

    Veikimo principas

    Sienoje gręžiama anga artimiausio didesnio už kanalo išorinį skersmenį (104 mm) dydžio karūna, su 2–3° nuolydžiu į lauką kondensatui nutekėti. Kanalas nupjaunamas pagal sienos storį, izoliacija atitraukiama nuo pjūvio vietos ir kanalas įstatomas į angą.

    Iš lauko pusės montuojamas lauko elementas – aliuminio lauko grotelės su tinkleliu nuo uodų, iš vidaus – dekoratyvinis oro tiekimo reguliavimo įrenginys (anemostatas, Ø165 mm), tvirtinamas 4 kaiščiais ir varžtais. Filtras pastumiamas į patalpos pusę arti galvutės, kad netrukdytų įstatyti anemostato.

    Veikiant ištraukimui, lauko oras teka kanalu per G3 filtrą ir anemostatą į patalpą. Anemostatu reguliuojamas tiekiamo oro kiekis, o izoliacija mažina šilumos nuostolius ir iš lauko sklindantį triukšmą.

    Kuo naudinga orlaidė 10TOV1-05?
    Tai paprastas, be elektros veikiantis kompensacinio oro tiekimo taškas sistemoms su priverstiniu ištraukimu: oras ateina ten, kur suplanuota, praeina filtrą, o lauko pusę parenkate pagal fasadą – šiame modelyje tai aliuminio grotelės su tinkleliu.

    Techninės specifikacijos

    Prekės tipas Tiekiamoji oro ventiliacijos sklendė (orlaidė), montuojama sienoje
    Prekės kodas 10TOV1-05
    Nominalus skersmuo D100
    Kanalo vidinis / išorinis skersmuo 100 / 104 mm
    Kanalo ilgis 1000 mm (trumpinamas pagal sienos storį)
    Vidinis elementas Dekoratyvinis oro tiekimo reguliavimo įrenginys (anemostatas), Ø165 mm, baltas
    Lauko elementas aliuminio lauko grotelės su tinkleliu nuo uodų, gabaritas Ø125 mm
    Filtras G3 klasės, plaunamas vandeniu
    Izoliacija Šilumos ir garso izoliacijos elementas kanale
    Pralaidumas visiškai atidarius 38,3 m³/h esant 1,5 m/s · 51,0 m³/h esant 2 m/s · 76,5 m³/h esant 3 m/s oro greičiui kanale
    Angos gręžimas Artimiausio didesnio už 104 mm dydžio karūna, 2–3° nuolydis į lauką
    Rekomenduojama sistema Su priverstiniu ištraukimu
    Komplektacija Anemostatas, filtras, izoliacinis elementas, plastikinis kanalas, lauko elementas

    Pagrindinės funkcijos

    • Kompensacinis oro tiekimas – tiekia lauko orą ten, iš kur ištraukimas jį „traukia“ – be skersvėjų pro langų tarpus.
    • Reguliuojamas anemostatas – tiekiamo oro kiekį pritaikote patalpai ir sezonui.
    • G3 filtras – sulaiko dulkes, pūkus ir vabzdžius; plaunamas vandeniu.
    • Šilumos ir garso izoliacija – mažina kanalo sienelių vėsimą ir gatvės triukšmą.
    • Aliuminio grotelės – kanalą iš lauko uždaro aliuminio grotelės su tinkleliu nuo uodų.
    • Trumpinamas kanalas – 1000 mm kanalas pjaunamas pagal faktinį sienos storį.

    Kur naudojama?

    • Butai ir namai su ištraukiamaisiais ventiliatoriais vonioje ir virtuvėje
    • Pastatai su centrine priverstinio ištraukimo sistema
    • Gyvenamieji kambariai ir miegamieji
    • Biurai ir kabinetai
    • Renovuojami daugiabučiai
    • Patalpos, kuriose po langų keitimo trūksta oro pritekėjimo
    • Sodybos ir individualūs namai

    Naudojimas pagal poreikį

    Vėdinimo montuotojui.
    Kompensacinio oro taškas prie ištraukimo sistemos – D100 kanalas, standartinis gręžimas, keli lauko elemento variantai.
    Namo savininkui.
    Ištraukiamasis ventiliatorius vonioje veikia efektyviai tik tada, kai orui yra iš kur ateiti – orlaidė tai užtikrina.
    Architektui ir fasado rangovui.
    Lauko dalį parenkate pagal fasadą: ASA plastikas, nerūdijantis plienas ar aliuminis tame pačiame D100 kanale.

    Praktinis panaudojimas

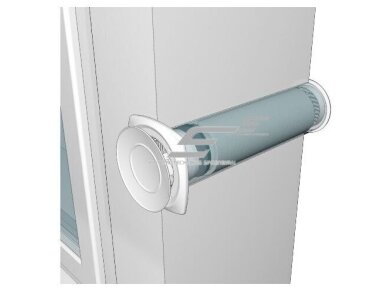

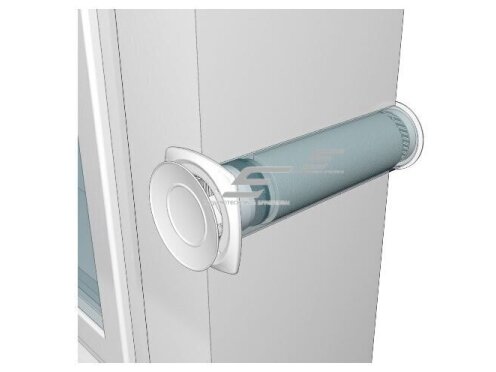

    Jeigu bute vonioje ir virtuvėje veikia ištraukiamieji ventiliatoriai, bet po langų keitimo durys sunkiai užsidaro, girdisi švilpimas pro tarpus ir rasoja langai, tada gyvenamajame kambaryje sumontuota orlaidė 10TOV1-05 suteikia orui kontroliuojamą kelią: viršutiniame lango aukščio trečdalyje, 20–30 cm nuo angokraščio, su 2–3° nuolydžiu į lauką.

    Pliusai

    • Paprastas kompensacinis oro tiekimas be elektros
    • G3 filtras, plaunamas vandeniu
    • Šilumos ir garso izoliacija kanale
    • Anemostatu reguliuojamas srautas
    • Aliuminio grotelės lauko pusėje
    • Kanalas trumpinamas pagal sienos storį
    • Serijoje D100, D125, D160 ir 500 / 1000 mm ilgiai

    Minusai / ribojimai

    • Geriausiai veikia su priverstiniu ištraukimu – be jo srautas priklauso nuo oro sąlygų
    • Nėra šilumos atgavimo – žiemą tiekiamas lauko temperatūros oras
    • G3 – stambiųjų dalelių filtras, smulkioms dalelėms (PM2,5) jis nėra skirtas
    • Kanalas 1000 mm pjaunamas pagal sienos storį – plonai sienai ekonomiškesnis 500 mm variantas

    Saugos ir montavimo pastabos

    • Prieš gręždami patikrinkite, ar sienoje nėra elektros kabelių, vamzdžių ir armatūros.
    • Gręžkite su 2–3° nuolydžiu į lauką – kitaip kondensatas tekės į patalpą.
    • Nemontuokite arti lango angokraščio ir dviejų išorinių sienų sandūroje – ten siena šalčiausia, gali įšalti ir kauptis kondensatas.
    • Rekomenduojama vieta – viršutinis lango aukščio trečdalis, 20–30 cm nuo angokraščio; virš lango – tik jei tarp sąramos ir lubų telpa anemostatas.
    • Virš anemostato palikite laisvos vietos oro judėjimui.
    • Lauko groteles montuokite žaliuzėmis horizontaliai, geriausia po stogeliu, palange ar karnizu – kad į kanalą nepatektų vanduo.
    • Daugiabutyje fasado gręžimą suderinkite su administratoriumi ar bendrija.

    Greitas pasirinkimo gidas

    D100
    Kanalas 1000 mm
    Aliuminio grotelės
    G3 filtras
    Su priverstiniu ištraukimu
    Tinka, kai reikia:
    • Kompensacinio oro prie ištraukiamųjų ventiliatorių
    • Oro pritekėjimo po langų keitimo
    • Tiekimo taško be elektros ir ortakių
    Patikrinkite prieš naudojimą:
    • Sienos storį – ne didesnis nei 1000 mm
    • Ar veikia ištraukimas (vonia, virtuvė, centrinė sistema)
    • Kuris lauko elementas tinka fasadui
    • Ar galima gręžti fasadą (daugiabutyje – suderinimas)
    Svarbus priminimas: Orlaidė nepakeičia ištraukiamosios ventiliacijos ir rekuperatoriaus – ji tik tiekia orą, šilumos neatgauna.

    DUK

    Kuo 10TOV1-05 skiriasi nuo kitų šios serijos variantų?

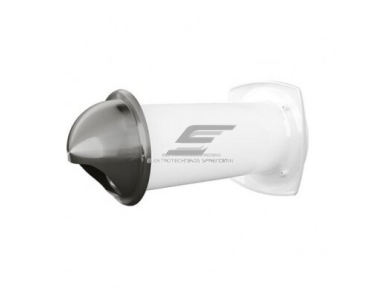

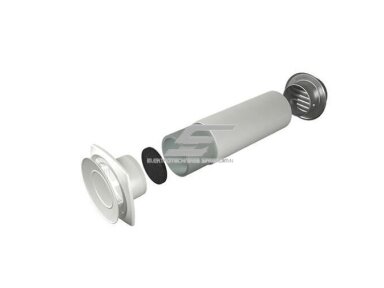

    Lauko elementu: be priesagos – ASA plastiko grotelės, -02 – ASA plastiko sieninis išvadas, -04 – nerūdijančio plieno išvadas su tinkleliu, -05 – aliuminio grotelės su tinkleliu.
    Kokio dydžio angą gręžti?
    Artimiausio didesnio už kanalo išorinį skersmenį (104 mm) dydžio karūna, su 2–3° nuolydžiu į lauką.
    Ar orlaidė veiks be ištraukiamojo ventiliatoriaus?
    Veiks natūraliai, tačiau srautas priklausys nuo oro sąlygų – stabiliausiai ji veikia su priverstiniu ištraukimu.
    Kaip prižiūrėti orlaidę?
    Filtrą už anemostato plauti vandeniu kas 3 mėnesius, kanalą išsiurbti kas 6 mėnesius, groteles valyti kartą per metus.
    Ar galima sutrumpinti kanalą?
    Taip – 1000 mm kanalas nupjaunamas pagal sienos storį, prieš tai atitraukus izoliaciją nuo pjūvio vietos.
    Kas yra komplekte?
    Anemostatas, G3 filtras, izoliacinis elementas, plastikinis kanalas ir lauko elementas.

    Tiekiamoji oro ventiliacijos sklendė | orlaidė sienoje | su G3 filtru | aliuminio grotelės su tinkleliu | D100 | 1m | balta | 10TOV1-05

    10TOV1-05 – sieninė tiekiamojo oro orlaidė D100 su 1000 mm izoliuotu kanalu, G3 filtru, anemostatu ir lauko elementu (aliuminio grotelės su tinkleliu). Skirta kontroliuojamam oro pritekėjimui gyvenamosiose ir biuro patalpose su priverstiniu ištraukimu.
