Tiekiamoji oro ventiliacijos sklendė | orlaidė sienoje | su G3 filtru | ASA plastiko sieninis išvadas | D125 | 0,5m | balta | 12,5TOV-02
Kodas: 09476Kaina 29.43 € su PVM( 24.32 € be PVM )Sieninė tiekiamojo oro orlaidė D125 su 500 mm izoliuotu kanalu, G3 filtru ir reguliuojamu anemostatu. Lauko pusė – ASA plastiko sieninis lauko išvadas. Skirta kontroliuojamam oro pritekėjimui patalpose su priverstiniu ištraukimu.
-
Tiekiamoji oro ventiliacijos sklendė | orlaidė sienoje | su G3 filtru | ASA plastiko sieninis išvadas | D125 | 0,5m | balta | 12,5TOV-02

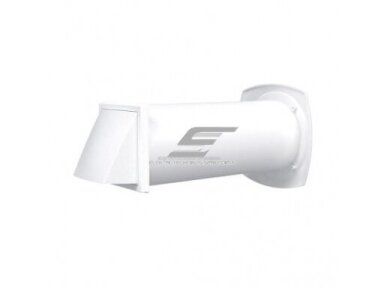

Sieninė tiekiamojo oro sklendė (orlaidė) D125 – plastikinis kanalas su šilumos ir garso izoliacija bei G3 filtru, iš vidaus uždaromas dekoratyviniu oro tiekimo reguliavimo įrenginiu (anemostatu), iš lauko – ASA plastiko sieninis lauko išvadas. Kanalo ilgis 500 mm, trumpinamas pagal sienos storį.
Pagrindinė mintis:
Orlaidė skirta lauko oro tiekimui į gyvenamąsias ir biuro patalpas ir labiausiai tinka ten, kur veikia priverstinis ištraukimas: ištraukiamasis ventiliatorius ar centrinė ištraukimo sistema sukuria nedidelį neigiamą slėgį, o orlaidė užtikrina kontroliuojamą kompensacinį oro pritekėjimą. Taip oras nesiurbiamas pro langų tarpus ir durų plyšius.Skersmuo
D125 (išorinis 129 mm)Kanalo ilgis
500 mmLauko dalis
ASA plastiko sieninis išvadasFiltras
G3, plaunamasVeikimo principas

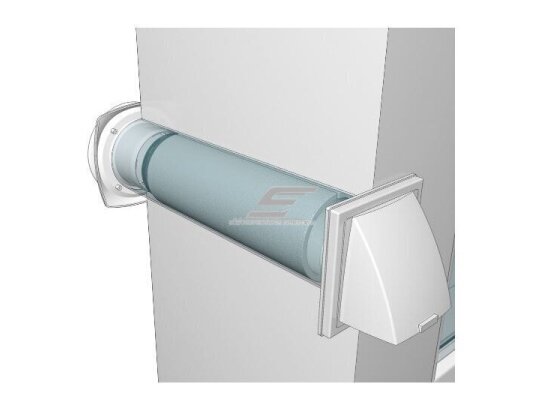

Sienoje gręžiama anga artimiausio didesnio už kanalo išorinį skersmenį (129 mm) dydžio karūna, su 2–3° nuolydžiu į lauką kondensatui nutekėti. Kanalas nupjaunamas pagal sienos storį, izoliacija atitraukiama nuo pjūvio vietos ir kanalas įstatomas į angą.
Iš lauko pusės montuojamas lauko elementas – ASA plastiko sieninis lauko išvadas, iš vidaus – dekoratyvinis oro tiekimo reguliavimo įrenginys (anemostatas, Ø197 mm), tvirtinamas 4 kaiščiais ir varžtais. Filtras pastumiamas į patalpos pusę arti galvutės, kad netrukdytų įstatyti anemostato.
Veikiant ištraukimui, lauko oras teka kanalu per G3 filtrą ir anemostatą į patalpą. Anemostatu reguliuojamas tiekiamo oro kiekis, o izoliacija mažina šilumos nuostolius ir iš lauko sklindantį triukšmą.
Kuo naudinga orlaidė 12,5TOV-02?
Tai paprastas, be elektros veikiantis kompensacinio oro tiekimo taškas sistemoms su priverstiniu ištraukimu: oras ateina ten, kur suplanuota, praeina filtrą, o lauko pusę parenkate pagal fasadą – šiame modelyje tai ASA plastiko sieninis išvadas.Techninės specifikacijos
Prekės tipas Tiekiamoji oro ventiliacijos sklendė (orlaidė), montuojama sienoje Prekės kodas 12,5TOV-02 Nominalus skersmuo D125 Kanalo vidinis / išorinis skersmuo 125 / 129 mm Kanalo ilgis 500 mm (trumpinamas pagal sienos storį) Vidinis elementas Dekoratyvinis oro tiekimo reguliavimo įrenginys (anemostatas), Ø197 mm, baltas Lauko elementas ASA plastiko sieninis lauko išvadas, gabaritas 150 mm (B) Filtras G3 klasės, plaunamas vandeniu Izoliacija Šilumos ir garso izoliacijos elementas kanale Pralaidumas visiškai atidarius 61,0 m³/h esant 1,5 m/s · 81,4 m³/h esant 2 m/s · 122,1 m³/h esant 3 m/s oro greičiui kanale Angos gręžimas Artimiausio didesnio už 129 mm dydžio karūna, 2–3° nuolydis į lauką Rekomenduojama sistema Su priverstiniu ištraukimu Komplektacija Anemostatas, filtras, izoliacinis elementas, plastikinis kanalas, lauko elementas Pagrindinės funkcijos
- Kompensacinis oro tiekimas – tiekia lauko orą ten, iš kur ištraukimas jį „traukia“ – be skersvėjų pro langų tarpus.
- Reguliuojamas anemostatas – tiekiamo oro kiekį pritaikote patalpai ir sezonui.
- G3 filtras – sulaiko dulkes, pūkus ir vabzdžius; plaunamas vandeniu.
- Šilumos ir garso izoliacija – mažina kanalo sienelių vėsimą ir gatvės triukšmą.
- ASA plastiko sieninis išvadas – kanalą iš lauko pusės uždaro ASA plastiko sieninis išvadas.
- Trumpinamas kanalas – 500 mm kanalas pjaunamas pagal faktinį sienos storį.
Kur naudojama?
- Butai ir namai su ištraukiamaisiais ventiliatoriais vonioje ir virtuvėje
- Pastatai su centrine priverstinio ištraukimo sistema
- Gyvenamieji kambariai ir miegamieji
- Biurai ir kabinetai
- Renovuojami daugiabučiai
- Patalpos, kuriose po langų keitimo trūksta oro pritekėjimo
- Sodybos ir individualūs namai
Naudojimas pagal poreikį
Vėdinimo montuotojui.
Kompensacinio oro taškas prie ištraukimo sistemos – D125 kanalas, standartinis gręžimas, keli lauko elemento variantai.Namo savininkui.
Ištraukiamasis ventiliatorius vonioje veikia efektyviai tik tada, kai orui yra iš kur ateiti – orlaidė tai užtikrina.Architektui ir fasado rangovui.
Lauko dalį parenkate pagal fasadą: ASA plastikas, nerūdijantis plienas ar aliuminis tame pačiame D125 kanale.Praktinis panaudojimas
Jeigu bute vonioje ir virtuvėje veikia ištraukiamieji ventiliatoriai, bet po langų keitimo durys sunkiai užsidaro, girdisi švilpimas pro tarpus ir rasoja langai, tada gyvenamajame kambaryje sumontuota orlaidė 12,5TOV-02 suteikia orui kontroliuojamą kelią: viršutiniame lango aukščio trečdalyje, 20–30 cm nuo angokraščio, su 2–3° nuolydžiu į lauką.Pliusai
- Paprastas kompensacinis oro tiekimas be elektros
- G3 filtras, plaunamas vandeniu
- Šilumos ir garso izoliacija kanale
- Anemostatu reguliuojamas srautas
- ASA plastiko sieninis išvadas lauko pusėje
- Kanalas trumpinamas pagal sienos storį

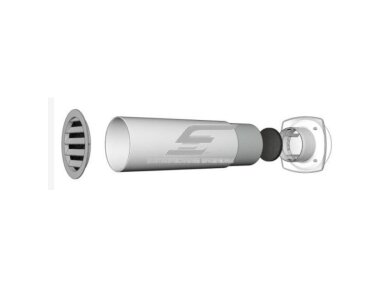

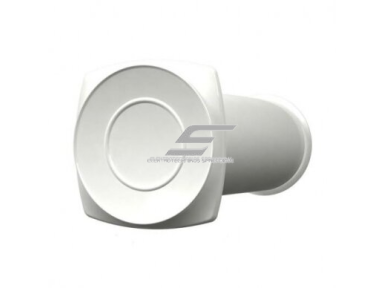

- Serijoje D100, D125, D160 ir 500 / 1000 mm ilgiai
Minusai / ribojimai
- Geriausiai veikia su priverstiniu ištraukimu – be jo srautas priklauso nuo oro sąlygų
- Nėra šilumos atgavimo – žiemą tiekiamas lauko temperatūros oras
- G3 – stambiųjų dalelių filtras, smulkioms dalelėms (PM2,5) jis nėra skirtas
- Kanalas 500 mm – storesnei sienai rinkitės 1000 mm variantą (TOV1)
Saugos ir montavimo pastabos
- Prieš gręždami patikrinkite, ar sienoje nėra elektros kabelių, vamzdžių ir armatūros.
- Gręžkite su 2–3° nuolydžiu į lauką – kitaip kondensatas tekės į patalpą.
- Nemontuokite arti lango angokraščio ir dviejų išorinių sienų sandūroje – ten siena šalčiausia, gali įšalti ir kauptis kondensatas.
- Rekomenduojama vieta – viršutinis lango aukščio trečdalis, 20–30 cm nuo angokraščio; virš lango – tik jei tarp sąramos ir lubų telpa anemostatas.
- Virš anemostato palikite laisvos vietos oro judėjimui.
- Lauko groteles montuokite žaliuzėmis horizontaliai, geriausia po stogeliu, palange ar karnizu – kad į kanalą nepatektų vanduo.
- Daugiabutyje fasado gręžimą suderinkite su administratoriumi ar bendrija.
Greitas pasirinkimo gidas
D125Kanalas 500 mmASA plastiko sieninis išvadasG3 filtrasSu priverstiniu ištraukimuTinka, kai reikia:- Kompensacinio oro prie ištraukiamųjų ventiliatorių
- Oro pritekėjimo po langų keitimo
- Tiekimo taško be elektros ir ortakių
Patikrinkite prieš naudojimą:- Sienos storį – ne didesnis nei 500 mm
- Ar veikia ištraukimas (vonia, virtuvė, centrinė sistema)
- Kuris lauko elementas tinka fasadui
- Ar galima gręžti fasadą (daugiabutyje – suderinimas)
Svarbus priminimas: Orlaidė nepakeičia ištraukiamosios ventiliacijos ir rekuperatoriaus – ji tik tiekia orą, šilumos neatgauna.DUK
Kuo 12,5TOV-02 skiriasi nuo kitų šios serijos variantų?
Lauko elementu: be priesagos – ASA plastiko grotelės, -02 – ASA plastiko sieninis išvadas, -04 – nerūdijančio plieno išvadas su tinkleliu, -05 – aliuminio grotelės su tinkleliu.Kokio dydžio angą gręžti?
Artimiausio didesnio už kanalo išorinį skersmenį (129 mm) dydžio karūna, su 2–3° nuolydžiu į lauką.Ar orlaidė veiks be ištraukiamojo ventiliatoriaus?
Veiks natūraliai, tačiau srautas priklausys nuo oro sąlygų – stabiliausiai ji veikia su priverstiniu ištraukimu.Kaip prižiūrėti orlaidę?
Filtrą už anemostato plauti vandeniu kas 3 mėnesius, kanalą išsiurbti kas 6 mėnesius, groteles valyti kartą per metus.Ar galima sutrumpinti kanalą?
Taip – 500 mm kanalas nupjaunamas pagal sienos storį, prieš tai atitraukus izoliaciją nuo pjūvio vietos.Kas yra komplekte?

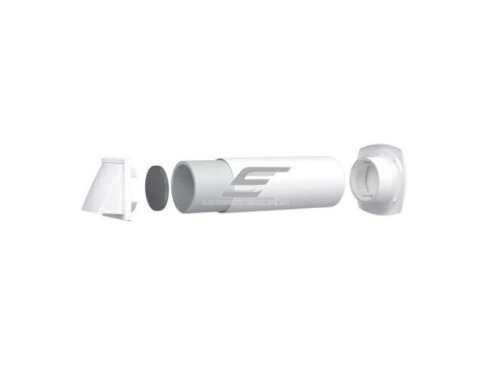

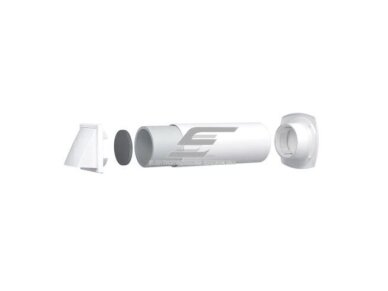

Anemostatas, G3 filtras, izoliacinis elementas, plastikinis kanalas ir lauko elementas.Tiekiamoji oro ventiliacijos sklendė | orlaidė sienoje | su G3 filtru | ASA plastiko sieninis išvadas | D125 | 0,5m | balta | 12,5TOV-02
12,5TOV-02 – sieninė tiekiamojo oro orlaidė D125 su 500 mm izoliuotu kanalu, G3 filtru, anemostatu ir lauko elementu (ASA plastiko sieninis išvadas). Skirta kontroliuojamam oro pritekėjimui gyvenamosiose ir biuro patalpose su priverstiniu ištraukimu.
