Aukštos įtampos įranga | komponentai 6kV | 10kV | 12kV | 20kV

Pagrindinės aukštos įtampos komponentų rūšys

Vakuuminiai jungikliai:

• Funkcija: Vakuuminiai jungikliai skirti aukštos įtampos srovės srautui valdyti, greitai ir saugiai nutraukiant ar sujungiant elektros grandinę gedimo atveju. Jie dažnai naudojami elektros tinkluose ir pramonės įrenginiuose, kur reikalinga aukšta įtampa ir patikima apsauga nuo elektros gedimų.
• Vakuumo technologija: Šie jungikliai naudoja vakuumą kaip terpę elektros lankui gesinti. Vakuume nėra deguonies, todėl jis neleidžia lankui tęstis po to, kai nutrūksta srovė. Tai užtikrina greitą grandinės pertrauką ir minimalų lanką, todėl vakuuminiai jungikliai laikomi saugia ir ilgaamže galimybe.
• Pagrindiniai privalumai: Vakuuminiai jungikliai pasižymi ilgaamžiškumu, dideliu patikimumu ir mažomis priežiūros sąnaudomis. Jie tinkami naudoti didelės galios grandinėse, pramonėje ir energetikos srityse.

Galios transformatoriai:

• Funkcija: Galios transformatoriai naudojami aukštos įtampos elektros energijai transformuoti į žemesnę įtampą arba atvirkščiai, priklausomai nuo elektros perdavimo ir paskirstymo poreikių. Jie yra svarbūs elektros tinklams, kurie aprūpina elektros energija pramonės ir komercines patalpas bei gyvenamuosius rajonus.

Transformatorių tipai:

• Skystyje izoliuoti transformatoriai: Naudoja alyvą arba kitą skystą izoliatorių, kuris atlieka aušinimo ir izoliavimo funkcijas. Šis tipas dažnai naudojamas didelės galios pramoniniuose tinkluose, kur svarbu patikimas aušinimas.
• Sausi transformatoriai: Naudoja oro izoliaciją, yra kompaktiškesni ir aplinkai draugiškesni. Jie labiau tinka vidaus patalpoms, kur nereikalingas papildomas skysčio naudojimas.
• Pagrindiniai privalumai: Galios transformatoriai užtikrina stabilų elektros tiekimą ir sumažina energijos nuostolius perdavimo metu. Jie yra patikimi, ilgaamžiai, pritaikyti įvairioms elektros perdavimo ir paskirstymo sąlygoms.

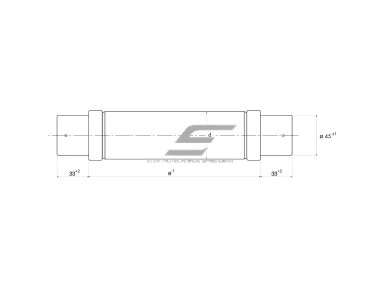

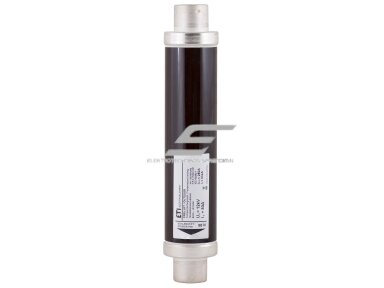

Aukštos įtampos saugikliai:

• Funkcija: Aukštos įtampos saugikliai naudojami elektros grandinėms apsaugoti nuo perkrovų ir trumpųjų jungimų, kurie gali sugadinti įrangą ar sukelti gaisrą. Jie dažnai naudojami kartu su galios transformatoriais ir jungikliais kaip papildoma apsaugos priemonė.
• Konstrukcija ir veikimo principas: Aukštos įtampos saugikliai turi tam tikros medžiagos ploną laidininką, kuris perkaista ir pertraukia srovę esant per didelei apkrovai ar trumpajam jungimui. Tai padeda apsaugoti įrangą ir operatorius nuo galimų pavojų.
• Pagrindiniai privalumai: Aukštos įtampos saugikliai yra paprasti, patikimi, nereikalaujantys daug priežiūros. Jie suteikia momentinę apsaugą nuo gedimų ir gali būti lengvai pakeisti po aktyvacijos.

Techninės savybės

• Įtampos diapazonas: Šie komponentai yra skirti aukštai įtampai, paprastai nuo 6 kV iki 20 kV, tačiau gali būti pritaikomi ir kitoms įtampoms priklausomai nuo elektros tinklo poreikių.
• Srovės diapazonas: Galios transformatoriai ir jungikliai pritaikyti aukštoms srovėms, kad galėtų palaikyti stabilų energijos tiekimą net ir didelėms apkrovoms.
• Apsaugos klasė (IP): Aukštos įtampos įranga dažniausiai pasižymi aukštais apsaugos lygiais, kaip IP54, IP65 ir daugiau, siekiant užtikrinti, kad dulkės, drėgmė ar kitos kenksmingos medžiagos nepaveiktų įrangos veikimo.
• Izoliacija ir aušinimas: Galios transformatoriuose dažnai naudojamos specialios izoliacinės medžiagos (pvz., alyva) ar aušinimo mechanizmai, užtikrinantys saugų ir ilgalaikį įrangos veikimą.

Naudojimo sritys
Aukštos įtampos įranga yra būtina elektros tiekimo grandinėse įvairiose srityse:

• Energetikos sektorius: Pagrindinis šios įrangos panaudojimas yra energijos paskirstymas nuo elektros stočių iki pramonės objektų ir gyvenviečių. Elektros stotys ir paskirstymo punktai plačiai naudoja galios transformatorius ir jungiklius.
• Pramonė: Didelės įtampos jungikliai ir saugikliai būtini gamykloms ir pramoniniams kompleksams, kur reikalingos didelės elektros apkrovos. Tai padeda užtikrinti stabilų ir nepertraukiamą energijos tiekimą sunkiąjai pramoninei įrangai.
• Infrastruktūra ir viešosios paslaugos: Miesto infrastruktūra, transporto terminalai ir uostai naudoja aukštos įtampos įrangą siekdami užtikrinti patikimą energijos tiekimą infrastruktūros objektams, kuriuose reikalingas didelis energijos kiekis.

Saugumo ir patikimumo užtikrinimas

• Aukštas patikimumas: Aukštos įtampos įranga kuriama taip, kad atlaikytų ilgalaikį naudojimą net ekstremaliomis sąlygomis. Patikimumas yra ypač svarbus pramonėje, kur trumpalaikiai energijos tiekimo sutrikimai gali sukelti nuostolius.
• Perkrovos ir apsaugos nuo trumpųjų jungimų apsaugos: Vakuuminiai jungikliai ir aukštos įtampos saugikliai sukurti taip, kad apsaugotų tiek įrangą, tiek darbuotojus nuo pavojingų situacijų. Greita srovės pertrauka užtikrina minimalią gedimų riziką.
• Ilgaamžiškumas ir mažai priežiūros reikalaujančios medžiagos: Dauguma aukštos įtampos įrangos komponentų, ypač vakuuminiai jungikliai, yra sukurti veikti be dažnos priežiūros, todėl jie yra ekonomiški ilgalaikėje perspektyvoje.

Aukštos įtampos įranga ir komponentai – vakuuminiai jungikliai, galios transformatoriai ir aukštos įtampos saugikliai – yra esminiai elektros paskirstymo tinklams, užtikrinantys saugų ir patikimą energijos tiekimą didelės įtampos tinkluose.
