Specialios paskirties kabelių gidas: kaip parinkti pagal temperatūrą, judesį, signalą ir aplinką
Čia – greitas pasirinkimas pagal situaciją, grupės kabelių palyginimo matrica, žymėjimų (H05RR-F, H07RN-F, SiHF, YSLY-JZ, LIYCY) iššifravimas, dažniausios klaidos ir atsakymai į praktinius klausimus. Konkretūs parametrai – kiekvienos prekės aprašyme.
Spalvų reikšmės: ■ informacija · ■ nauda, sprendimas · ■ ⚠ patikrinkite · ■ ⚡ sauga, klaidos
Ko jums reikia? Greitas pasirinkimas
|
Situacija |
Sprendimas |
Kur ieškoti |
|
Pirties krosnis, elektrinis šildytuvas, katilas, kepimo įranga – kabelis šalia karšto paviršiaus |
Silikoninės izoliacijos SiHF kabelis, atsparus aukštai temperatūrai |
SiHF 3×2,5, SiHF 3×1,0, SiHF-JB 3×2,5 |
|
Vienos gyslos jungimai karštoje zonoje: šildymo elementai, krosnių vidus, skydų montažas šalia šilumos |
Viengyslis SiHF laidas + karščiui atsparus stiklo pluošto vamzdis papildomai apsaugai |
SIHF 1×2,5, SiHF 1×6,0, vamzdis OSPU 6 |
|
Grandinė turi veikti gaisro metu (signalizacija, evakuacinis apšvietimas, dūmų šalinimas) |
Kabelis su keramikuota silikono izoliacija – degdama sudaro keraminį sluoksnį |
2×1,5, 3×1,5, 3×2,5 |
|
Prailgintuvas, nešiojamas įrankis ar prietaisas patalpoje, lengvos mechaninės apkrovos |
Guminis H05RR-F (300/500 V) |
H05RR-F 3×1,5, 3×2,5, 5×2,5 |
|
Statybvietė, lauko darbai, trifazis įrankis, suvirinimo aparatas, generatorius, drėgmė ir alyva |
Sunkesnės paskirties guminis H07RN-F (450/750 V) |
H07RN-F 3×2,5, 5×2,5, 5×50 |
|
Valdymo grandinės, mygtukai, kontaktorių ritės, skydo–mašinos jungtys, kai trikdžių nėra |
Kontrolinis YSLY-JZ (OPVC-JZ) su sunumeruotomis gyslomis |
3×0,75, 18×0,75, 18×1,5 |
|
Jutikliai, 4–20 mA / 0–10 V signalai, enkoderiai, RS485 – šalia keitiklių ir variklių |
Ekranuotas LIYCY kabelis (varinis pynės ekranas) |
LIYCY 7×0,34 |
|
Energijos grandinės, portaliniai robotai, konvejeriai – nuolatinis judesys |
Itin lankstus kabelis judantiems įrenginiams |

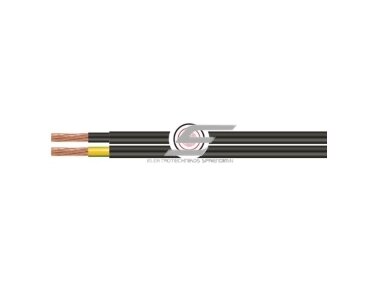

KAWEFLEX 5178 SC 1×240 |
|
Plastikinis vandentiekis, dujotiekis ar šviesolaidžio trasa po žeme – reikia vėliau rasti lokatoriumi |
Signalinis varinis trasų žymėjimo laidas, klojamas kartu su vamzdžiu |
SL 1×1,5 mėlynas, SL 1×1,5 oranžinis |
Parinkimo matrica: grupės kabeliai vienoje lentelėje
|
Tipas |
Izoliacija / apvalkalas |
Įtampa |
Stiprioji pusė |
Netinka |
|
SiHF |
Silikono guma |
300/500 V |
Aukšta ir žema temperatūra, lankstumas šaltyje |
Mechaniniams pažeidimams, trynimui, nuolatiniam judesiui |
|
Keramikuotas silikonas |
Keramikuojanti silikono guma |
pagal prekės aprašymą |
Grandinės išlikimas gaisro metu |
Bendroms reikmėms – brangesnis be reikalo |
|
H05RR-F |
Natūrali / sintetinė guma |
300/500 V |
Lankstus, patogus nešiojamai įrangai patalpose |
Nuolatiniam naudojimui lauke, alyvai, sunkioms sąlygoms |
|
H07RN-F |
Guma + polichlorpreno apvalkalas |
450/750 V |
Lauko sąlygos, drėgmė, alyva, statybos |
Aukštai temperatūrai prie karštų paviršių |
|
YSLY-JZ (OPVC-JZ) |
PVC |
300/500 V |
Daug gyslų, numeracija, PE gysla |
Trikdžių aplinkai, tiesioginiam klojimui į žemę |
|
LIYCY |
PVC + vario pynės ekranas |
pagal prekės aprašymą |
Apsauga nuo elektromagnetinių trikdžių |
Galios grandinėms |
|
SL signalinis |
PVC/PE izoliacija |
— |
Požeminių trasų radimas lokatoriumi |
Elektros energijos tiekimui |
Karščiui ir šalčiui atsparūs kabeliai
Silikoninė izoliacija išlieka elastinga ir ten, kur PVC jau minkštėja ar trūkinėja: šalia pirties krosnių, katilų, elektrinių šildytuvų, kepimo įrangos, apšvietimo su karštais korpusais, o žiemą – šaldymo kamerose ir lauko įrenginiuose. Konkreti darbo temperatūra nurodyta kiekvienos prekės aprašyme. Visi karščiui ir šalčiui atsparūs kabeliai →
⚠ Patikrinkite:
-
Silikonas atsparus karščiui, bet minkštas – nesaugotas jis lengvai įpjaunamas ir nutrinamas. Ant aštrių briaunų naudokite vamzdį ar kanalą.
-
Daugiavielės gyslos galuose – tik su antgaliais (gilzėmis), kitaip gnybte gyslos ištyšta ir kaista.
-
Keramikuotas kabelis išlaiko grandinę gaisre tik kartu su sertifikuotomis tvirtinimo detalėmis – patikrinkite sistemos sertifikavimo reikalavimus.
Guminiai lankstūs kabeliai: H05RR-F ar H07RN-F?
H05RR-F – lengvesnis 300/500 V kabelis patalpoms: prailgintuvams, buitiniams ir dirbtuvių prietaisams. H07RN-F – sunkesnės paskirties 450/750 V kabelis su polichlorpreno apvalkalu, atsparesnis drėgmei, alyvai ir oro sąlygoms: statyboms, generatoriams, suvirinimo aparatams, pramonės įrenginiams ir laikiniems lauko pajungimams. Kai abejojate ir kabelis bus lauke – rinkitės H07RN-F. Visi guminiai kabeliai →
✔ Nauda:
-
Guminis kabelis gerai atlaiko lankstymą ir žemą temperatūrą – nesukietėja žiemą kaip PVC prailgintuvas.
-
Didelio skerspjūvio H07RN-F (pvz. 5×50) tinka laikinam objektų maitinimui nuo generatoriaus ar skirstomosios dėžės.
Kontroliniai ir ekranuoti kabeliai
YSLY-JZ (OPVC-JZ) – lankstus PVC kontrolinis kabelis su juodomis sunumeruotomis gyslomis ir žalia-geltona PE gysla (JZ). Patogus skydų ir mašinų valdymo grandinėms: gyslą lengva identifikuoti pagal numerį. LIYCY – ekranuotas signalų kabelis su vario pynės ekranu analoginiams signalams, jutikliams ir duomenų linijoms, kur šalia yra dažnio keitikliai, varikliai ar galios kabeliai. Visi kontroliniai kabeliai →
⚡ Sauga ir klaidos:
-
YSLY-JZ nėra ekranuotas – jo nenaudokite variklio maitinimui nuo dažnio keitiklio ir jautriems analoginiams signalams.
-
LIYCY ekranas veikia tik prijungtas – ekrano įžeminimą atlikite pagal įrenginio gamintojo instrukciją.
-
Signalinių ir galios kabelių nekloti viename ryšulyje be atstumo ar pertvaros.
Signaliniai kabeliai požeminėms trasoms
Plastikinio vamzdžio po žeme metalo ieškiklis nesuras. Kartu su vamzdžiu paklotas varinis signalinis laidas leidžia vėliau trasą tiksliai rasti kabelių lokatoriumi – prieš kasimo darbus, remontą ar naujų komunikacijų tiesimą. Spalvą derinkite su projektu ar trasos savininko reikalavimais (dažnai oranžinė – ryšių / šviesolaidžio, mėlyna – vandentiekio trasoms). Signaliniai kabeliai →
Ką reiškia žymėjimai?
|
Žymėjimas |
Reikšmė |
|
H (pradžioje) |
Suderintas (harmonizuotas) Europos kabelių tipas |
|
05 / 07 |
Vardinė įtampa: 05 – 300/500 V, 07 – 450/750 V |
|
RR / RN |
Izoliacija guma (R) / apvalkalas guma (R) arba polichlorprenas (N) |
|
-F |
Lanksčios (daugiavielės) gyslos |
|
Si |
Silikono izoliacija |
|
JZ / JB / J |
Su žalia-geltona apsauginio įžeminimo gysla |
|
OZ / X |
Be žalios-geltonos gyslos |
|
C / CY |
Ekranas (varinė pynė) |
|
3×2,5 |
Gyslų skaičius × skerspjūvis mm² |
Ką patikrinti prieš perkant
⚠ Patikrinkite:
-
Didžiausią aplinkos ir paviršiaus temperatūrą montavimo vietoje.
-
Ar kabelis bus nejudamas, lankstomas kartais ar judės nuolat.
-
Vardinę įtampą (300/500 V ar 450/750 V) ir reikalingą skerspjūvį pagal srovę, ilgį ir klojimo būdą.
-
Ar reikia PE (žalios-geltonos) gyslos – žymėjimas J / JZ.
-
Ar šalia yra trikdžių šaltiniai – tada reikalingas ekranuotas kabelis.
-
Kabelio kaina nurodoma už 1 m, jei prekės aprašyme nenurodyta kitaip.
Dažniausios klaidos
|
Klaida |
Pasekmė |
Kaip teisingai |
|
PVC kabelis prie pirties krosnies ar šildytuvo |
Izoliacija suminkštėja, trūkinėja, trumpasis jungimas |
SiHF silikoninis kabelis, karštoje zonoje – papildomas vamzdis |
|
H05RR-F nuolat lauke ar statybvietėje |
Greitesnis apvalkalo senėjimas ir pažeidimai |
H07RN-F |
|
Neekranuotas kabelis jutikliams šalia dažnio keitiklio |
Šokinėja rodmenys, klaidingi signalai |
LIYCY ar kitas ekranuotas kabelis, atskiras klojimas |
|
Daugiavielė gysla be antgalio |
Bloga kontaktinė jungtis, kaitimas |
Antgaliai (gilzės) pagal skerspjūvį |
|
Plastikinė trasa be signalinio laido |
Trasos neįmanoma rasti, pažeidimai kasant |
Signalinis laidas kartu su vamzdžiu |
DUK
Kokį kabelį rinktis elektrinei pirties krosniai?
Prie krosnies ir karštoje zonoje – silikoninį SiHF kabelį; skerspjūvis ir gyslų skaičius pagal krosnies galią ir gamintojo instrukciją.
Ar H05RR-F galima naudoti lauke?
Trumpam – galima, bet nuolatiniam naudojimui lauke ir statybvietėse rinkitės H07RN-F.
Kuo skiriasi JZ ir OZ kontroliniai kabeliai?
JZ turi žalią-geltoną apsauginio įžeminimo gyslą, OZ – ne.
Ar ekranuotą kabelį reikia įžeminti?
Taip, ekranas veikia tik prijungtas; jungimo būdą nurodo įrenginio gamintojas.
Ar silikoninis kabelis tinka kloti žemėje?
Ne, silikoninė izoliacija neskirta tiesioginiam klojimui į gruntą ir mechaninėms apkrovoms.
Ar parduodate kabelį metrais?
Taip, daugumos kabelių kaina nurodyta už 1 m – reikiamą ilgį nurodykite užsakydami.
Gidas yra informacinio pobūdžio. Kabelio tipas ir skerspjūvis parenkami pagal projektą, galiojančius įrengimo reikalavimus ir įrenginio gamintojo instrukciją. UAB „Elektrotechnikos sprendimai“ neatsako už prekių parinkimą, atliktą remiantis vien šiuo gidu. Abejojate – paklauskite mūsų.
