Laiptinės apšvietimo relės modulinės | montuojamos į elektros paskirstymo dėžes | skydus

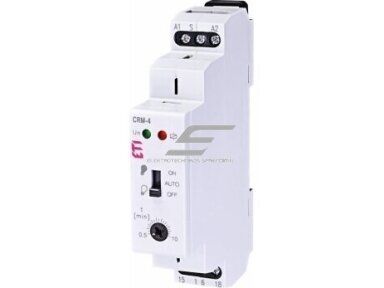

Modulinės laiptinės apšvietimo relės

Modulinės laiptinės apšvietimo relės skirtos automatiškai įjungti apšvietimą nustatytam laikui po mygtuko paspaudimo ir vėliau jį išjungti be papildomo vartotojo veiksmo. Jos dažniausiai montuojamos ant DIN bėgelio elektros paskirstymo dėžėse, skydeliuose ir valdymo spintose.

Šios relės naudojamos laiptinėse, koridoriuose, bendro naudojimo patalpose, praėjimuose, rūsiuose, sandėliavimo zonose ir kitose vietose, kur apšvietimas reikalingas tik trumpam laikui. Priklausomai nuo modelio, gali būti reguliuojamas įjungimo laikas, numatytas nuolatinio apšvietimo režimas, įspėjamasis išjungimas arba papildomos valdymo funkcijos.

• Mygtuko paspaudimas – vartotojas trumpam uždaro valdymo kontaktą.
• Relės aktyvavimas – įrenginys gauna paleidimo signalą.
• Apšvietimo įjungimas – relės išėjimo kontaktas įjungia apšvietimo grandinę.
• Laiko skaičiavimas – relė pradeda skaičiuoti nustatytą veikimo laiką.
• Pakartotinis valdymas – kai kuriuose modeliuose pakartotinis paspaudimas gali iš naujo paleisti laiko skaičiavimą.
• Automatinis išjungimas – pasibaigus nustatytam laikui relės kontaktas išjungia apšvietimo grandinę.

• Daugiabučių laiptinėse – bendram aukštų ir laiptų apšvietimui.
• Koridoriuose – apšvietimui įjungti tik praėjimo metu.
• Rūsiuose – laikinam bendro naudojimo zonų apšvietimui.
• Sandėliavimo patalpose – trumpalaikiam šviesos įjungimui.
• Techninėse patalpose – kai nereikia nuolatinio apšvietimo.
• Praėjimuose – automatiniam šviesos išjungimui po naudojimo.
• Bendrabučiuose ir viešbučiuose – bendro naudojimo laiptinėse ir koridoriuose.
• Biurų pastatuose – pagalbinėse ir bendrose zonose.
• Požeminėse patalpose – prieigų ir trumpų praėjimų apšvietimui.
• Kitose bendro naudojimo zonose – kai šviesa turi automatiškai išsijungti po nustatyto laiko.

• Patikrinkite maitinimo įtampą – ji turi atitikti konkrečią elektros instaliaciją.
• Pasirinkite laiko diapazoną – jis turi būti pakankamas norimai zonai praeiti.
• Patikrinkite apkrovos srovę – relės kontaktai turi būti tinkami bendrai apšvietimo apkrovai.
• Įvertinkite šviestuvų tipą – LED, halogeniniai ar kiti šaltiniai gali turėti skirtingas paleidimo charakteristikas.
• Patikrinkite mygtukų prijungimą – ar naudojami faziniai, neutraliniai ar kitos schemos valdymo signalai.
• Įvertinkite mygtukų skaičių – ypač daugiabučių laiptinėse su daug valdymo vietų.
• Patikrinkite pakartotinio paleidimo funkciją – ar naujas paspaudimas pratęsia laiką.
• Įvertinkite nuolatinio režimo poreikį – pavyzdžiui, valymui ar techninei priežiūrai.
• Patikrinkite modulio plotį – kad skydelyje būtų pakankamai vietos.
• Vadovaukitės konkretaus modelio schema – skirtingų gamintojų prijungimo principai gali skirtis.

1. Patikrinkite maitinimo įtampą. Ji turi atitikti konkretaus relės modelio parametrus.
2. Nustatykite valdymo schemą. Patikrinkite, kaip turi būti prijungiami mygtukai.
3. Patikrinkite apšvietimo apkrovą. Įvertinkite bendrą galią, srovę ir šviestuvų tipą.
4. Sumontuokite relę. Tvirtinkite ant DIN bėgelio elektros paskirstymo dėžėje arba skyde.
5. Prijunkite maitinimą. Vadovaukitės gamintojo gnybtų schema.
6. Prijunkite valdymo mygtukus. Patikrinkite, ar naudojami tinkamo tipo momentiniai kontaktai.
7. Prijunkite apšvietimo grandinę. Jeigu apkrova per didelė, naudokite kontaktorių.
8. Nustatykite veikimo laiką. Pasirinkite tinkamą intervalą konkrečiai zonai.
9. Įjunkite grandinę. Patikrinkite relės veikimą.
10. Išbandykite visus mygtukus. Kiekvienas valdymo taškas turi įjungti apšvietimą.
11. Patikrinkite automatinį išjungimą. Įsitikinkite, kad šviesa išsijungia po nustatyto laiko.
12. Išbandykite pakartotinį paspaudimą. Patikrinkite, kaip konkretus modelis elgiasi aktyvaus laiko metu.

• Nepatikrinama relės maitinimo įtampa.
• Vietoje momentinių mygtukų naudojami netinkamo tipo fiksuojami jungikliai.
• Supainiojama mygtukų valdymo schema.
• Neteisingai nustatomas per trumpas apšvietimo laikas.
• Nustatomas nepagrįstai ilgas veikimo laikas ir prarandama energijos taupymo nauda.
• Vertinama tik bendra LED galia, neatsižvelgiant į įjungimo srovę.
• Prijungiama daugiau šviestuvų nei leidžia relės kontaktai.
• Didelė apkrova valdoma tiesiogiai, nors turėtų būti naudojamas kontaktorius.
• Neteisingai interpretuojama pakartotinio mygtuko paspaudimo funkcija.
• Neįvertinama, kiek mygtukų galima prijungti prie konkretaus modelio.
• Po montavimo neišbandomi visi valdymo taškai.
• Neatsižvelgiama į konkretaus gamintojo prijungimo schemą.

• ✅ Automatiškai išjungia apšvietimą po nustatyto laiko.
• ✅ Padeda sumažinti bereikalingą elektros energijos naudojimą.
• ✅ Galima valdyti iš kelių vietų.
• ✅ Patogu daugiabučių laiptinėms ir koridoriams.
• ✅ Reguliuojamas veikimo laikas daugelyje modelių.
• ✅ Modulinis korpusas tinkamas DIN bėgeliui.
• ✅ Galima naudoti su kontaktoriumi didesnėms apkrovoms.
• ✅ Paprasta integruoti į elektros paskirstymo skydą.
• ✅ Kai kuriuose modeliuose galimas nuolatinio apšvietimo režimas.
• ✅ Gali pakeisti rankinį apšvietimo išjungimą bendrose zonose.

• ❌ Kontaktų apkrova ribota pagal konkretų modelį.
• ❌ Ne visos relės tinkamos dideliam LED šviestuvų kiekiui.
• ❌ Valdymui dažniausiai reikalingi atskiri momentiniai mygtukai.
• ❌ Skirtingų modelių mygtukų prijungimo schemos gali skirtis.
• ❌ Per trumpai nustatytas laikas gali būti nepatogus arba nesaugus.
• ❌ Per ilgas laikas sumažina energijos taupymo efektą.
• ❌ Didelėms apkrovoms gali reikėti papildomo kontaktoriaus.
• ❌ Ne visi modeliai turi nuolatinio įjungimo režimą.
• ❌ Ne visi modeliai leidžia pratęsti laiką pakartotiniu paspaudimu.
• ❌ Netinkamas LED apkrovos parinkimas gali sutrumpinti relės kontaktų tarnavimo laiką.

Greitas laiptinės apšvietimo relės pasirinkimo gidas

Modulinę laiptinės apšvietimo relę rinkitės, kai reikia vienu ar keliais mygtukais įjungti apšvietimą ir automatiškai jį išjungti po nustatyto laiko. Prieš užsakant svarbiausia patikrinti maitinimo įtampą, laiko diapazoną, valdymo schemą ir apšvietimo apkrovą.
