Oro linijų kabeliai | laidai elektros energijos tiekimui

Techniniai duomenys

Medžiaga:

• Laidininkas: Aliuminis, aliuminio lydinys arba varis (priklausomai nuo modelio).
• Izoliacija: PVC, XLPE (skersai susietas polietilenas), arba be izoliacijos (neizoliuoti laidai).
• Sutvirtinimas: Kai kurie kabeliai turi plieninius branduolius, kurie suteikia papildomo tvirtumo.

Įtampos diapazonas:

• Žemos įtampos kabeliai: 0,6–1 kV.
• Vidutinės įtampos kabeliai: 10–35 kV.
• Aukštos įtampos kabeliai: virš 35 kV (iki 400 kV ar daugiau).

Konstrukcija:

• Neizoliuoti laidai: Naudojami aukštos įtampos oro linijose.
• Izoliuoti kabeliai: Skirti vidutinės ir žemos įtampos linijoms, saugantiems nuo trumpųjų jungimų ir aplinkos poveikio.

Temperatūrinis diapazonas:

• Eksploatavimo temperatūra: nuo -40°C iki +80°C (priklausomai nuo kabelio tipo).

Mechaninės savybės:

• Aukštas atsparumas tempimui ir mechaniniam poveikiui.
• Svoris: Mažas aliuminio ir aliuminio lydinių laidų svoris palengvina montavimą ir sumažina atraminių konstrukcijų apkrovą.

Naudojimas

• Aukštos įtampos perdavimo linijos: Neizoliuoti laidai dažniausiai naudojami aukštos įtampos linijose tarp elektrinių ir skirstyklų, siekiant užtikrinti maksimalų energijos perdavimo efektyvumą.
• Vidutinės ir žemos įtampos tinklai: Izoliuoti kabeliai naudojami miestų ir gyvenviečių elektros tinkluose, kur svarbu užtikrinti saugumą ir apsaugoti linijas nuo išorinių pažeidimų.
• Gyvenamųjų ir komercinių objektų energijos tiekimas: Kabeliai su PVC ar XLPE izoliacija naudojami tiek privačiuose namuose, tiek komerciniuose objektuose, norint patikimai paskirstyti elektros energiją vartotojams.
• Pramoniniai projektai: Tinka gamybos įmonėms, sandėliams ir kitoms pramoninėms zonoms, kur reikalingi didelės galios energijos tiekimo sprendimai.

Pliusai

• Patikimumas: Oro linijų kabeliai yra suprojektuoti taip, kad veiktų ilgą laiką, net ir esant ekstremalioms aplinkos sąlygoms.
• Aukštas laidumas: Vario ir aliuminio laidai pasižymi mažu elektros pasipriešinimu, užtikrinant efektyvų energijos perdavimą.
• Lengvas montavimas: Aliumininiai laidai yra lengvesni už varinius, todėl montavimas yra greitesnis ir ekonomiškesnis.
• Atsparumas aplinkos poveikiui: Izoliuoti kabeliai apsaugo nuo oro sąlygų, tokių kaip lietus, sniegas ar UV spinduliai, sumažinant gedimų riziką.
• Universalumas: Galima rinktis kabelius ir laidus įvairiems tikslams, nuo aukštos įtampos perdavimo linijų iki mažesnės įtampos tinklų.

Minusai

• Reikalingas reguliari priežiūra: Oro linijos yra veikiamos aplinkos sąlygų, todėl joms reikalinga periodinė apžiūra ir techninė priežiūra.
• Trumpas izoliacijos tarnavimo laikas (kai kuriems tipams): PVC izoliacija yra mažiau ilgaamžė nei XLPE, todėl tam tikrose situacijose gali prireikti dažnesnio keitimo.
• Pažeidžiamumas mechaniniam poveikiui: Neizoliuoti laidai gali būti pažeisti dėl vėjo, krentančių medžių ar kitų mechaninių veiksnių.
• Aukštesnė kaina vario laidams: Vario kabeliai pasižymi didesniu laidumu, tačiau jų kaina yra aukštesnė nei aliuminio.

Populiariausi tipai

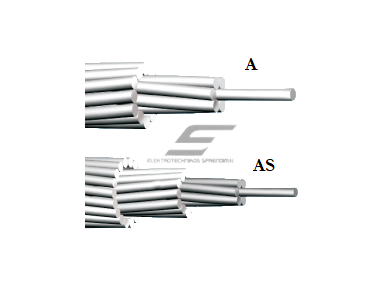

• Neizoliuoti plieniniai-aliumininiai laidai (ACSR): Naudojami aukštos įtampos perdavimo linijose, kurioms reikalingas didelis tempimo atsparumas.

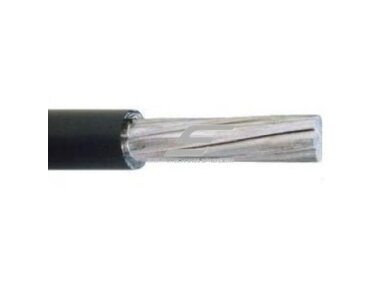

• Izoliuoti XLPE kabeliai: Skirti žemos ir vidutinės įtampos tinklams, pasižymintys puikiomis izoliacijos savybėmis.
• PVC izoliuoti kabeliai: Naudojami gyvenamuosiuose ir komerciniuose tinkluose, kur svarbu lankstumas ir patogus montavimas.

Oro linijų kabeliai ir laidai yra būtinas elektros energijos tiekimo sprendimas, užtikrinantis efektyvų ir patikimą energijos perdavimą tarp įvairių tinklo segmentų. Dėl plataus medžiagų ir konstrukcijų pasirinkimo šie laidai tinka įvairiems poreikiams – nuo aukštos įtampos perdavimo linijų iki žemos įtampos skirstomųjų tinklų. Patikimumas, universalumas ir atsparumas aplinkos poveikiui daro oro linijų kabelius vienu iš svarbiausių komponentų elektros energetikos sistemose.
