Plieniniai virštinkiniai elektros skydai | dėžės IP65 | IP66

Hermetiniai plieniniai skydai IP65 / IP66 su montažine plokšte – lauko automatikai, siurblinėms, žemės ūkio ir plaunamoms patalpoms. Aukštis 400–1400 mm, gylis 150–300 mm.

Plieniniai skydai IP65 | IP66 – lauko ir drėgnoms patalpoms

Visiškai dulkėms nepralaidūs ir vandens srovei atsparūs skydai su sandarinimo tarpine durelėse ir montažine plokšte. Tinka automatikos, valdymo ir paskirstymo įrangai lauke, siurblinėse, katilinėse, fermose, plovyklose ir gamybos zonose, kurios plaunamos vandeniu.

Kaip parinkti dydį

Įranga skyde	Orientacinis dydis (A×P×G)
Nedidelė automatika: keli automatai, relė, maitinimo šaltinis	400×300×150 – 500×400×200 mm
Siurblio ar ventiliatoriaus valdymas su kontaktoriumi ir šilumine rele	500×500×200 – 600×600×200 mm
Dažnio keitiklis, PLC, kelios valdymo grandinės	600×800×250 – 800×600×250 mm
Didelė automatika ar paskirstymas	1000–1400 mm aukščio, gylis 250–300 mm

ℹ Matmenys prekių pavadinimuose nurodyti taip, kaip pateikia tiekėjas (pvz., 600x800x250 mm). Prieš užsakydami pasitikrinkite, kuri reikšmė yra aukštis, o kuri plotis, ir montažinės plokštės naudingą plotą prekės kortelėje.

⚠ Kad IP65 išliktų IP65

Kabelius įveskite tik per sandarius įvadus (PG / M riebokšlius arba sandarinimo plokštes). Kabelių įvadų sandarinimui rasite sandarinimo produktų grupėje.
Nepragręžkite korpuso viršaus – įvadus darykite apačioje.
Lauke nuo kondensato saugo skydo šildytuvas su termostatu ir apsauga nuo tiesioginės saulės.
Patikrinkite, ar durelių tarpinė visu perimetru prigludusi ir nepažeista.

✗ Dažniausios klaidos

Klaida	Pasekmė
Skydas parinktas „tiksliai“ be rezervo	Neįmanoma pridėti grandinių, perkaista įranga, sunku aptarnauti
Lauke montuojamas IP31–IP44 skydas	Drėgmė ir kondensatas – korozija, nuotėkio relės suveikimai
IP65 skydas su nesandariais kabelių įvadais	Faktinis IP gerokai žemesnis nei deklaruotas
Neįžemintos durelės ir korpusas	⚡ Pažeidus izoliaciją korpusas gali atsidurti po įtampa

⚡ Saugumas. Metalinio skydo korpusas ir durelės jungiami prie apsauginio įžeminimo (PE). Skydus montuoja ir įrangą jungia kvalifikuotas elektrikas, atjungęs įtampą.

Dažni klausimai

Ar šiuos skydus galima montuoti lauke?

Taip. IP65/IP66 apsaugo nuo dulkių ir vandens srovės, tačiau įvadai turi būti sandarūs, o skydas – apsaugotas nuo kondensato.

Ar įeina montažinė plokštė?

Taip, šios grupės skydai tiekiami su montažine plokšte.

Parinksime skydo dydį, įvadus ir šildytuvą pagal jūsų įrangą ir montavimo vietą. Susisiekite su mumis.

Skaityti daugiau

Plieniniai virštinkiniai elektros skydai | dėžės IP65 | IP66

1 - 24 iš 90

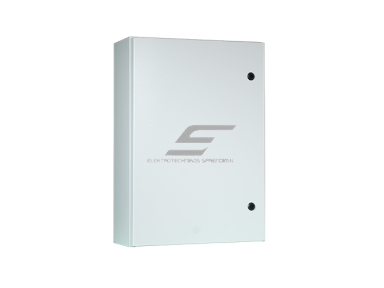

Kodas: ES-720670

Virštinkinis hermetinis metalinis elektros skydas / paskirstymo dėžė skirtas saugiam elektros, automatikos, valdymo, signalizacijos bei pramoninių komponentų montavimui tiek vidaus, tiek lauko sąlygomis. Aukštos kokybės virštinkinis skydas, sukurtas pagal griežtus tarptautinius IEC standartus, užtikrinantis ne tik patikimą apsaugą nuo dulkių ir vandens, bet ir atsparumą mechaniniams smūgiams, korozijai bei ilgalaikei eksploatacijai sudėtingoje aplinkoje.

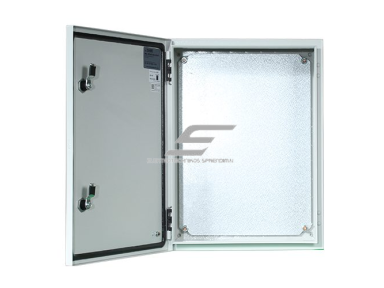

Viduje integruota tvirta 2.0 mm Alu Zinc montavimo plokštė, sandarios PU užlietos durų tarpinės, paslėpti aliuminiai vyriai, užraktas, įžeminimo taškai bei sustiprintas korpuso galinis lakštas su standumo briaunomis.

Dėl IP65 hermetiškumo, IK08 smūginio atsparumo, 200 valandų druskos rūko korozinio testo ir profesionalios epoksidinės miltelinės dangos šis elektros skydas tinka tiek pramonės objektams, tiek lauko instaliacijoms.

Kaina 286.89 € su PVM

( 237.10 € be PVM )
