HVAC: vėdinimas, šildymas ir patalpų klimato valdymas

Mes visada turime sprendimų gaivaus oro.

Ventiliatoriai, ortakiai, sklendės, filtrai, mini rekuperatoriai, CO2 ir oro kokybės jutikliai, valdymo automatika, kondicionieriai, oro valytuvai ir sausintuvai – namams, biurams ir objektams. Po prekių sąrašu rasite parinkimo gidą su schemomis.

Ventiliatoriai Ortakiai ir jungtys Sklendės Duslintuvai Oro filtrai Orlaidės Difuzoriai Deflektoriai HVAC automatika Elektrinis šildymas Kondicionieriai Oro valytuvai Oro sausintuvai Aromatiniai difuzoriai

Tvanku, rasoja langai, pelėsis? Ventiliatorius su drėgmės valdymu, CO2 daviklis ar mini rekuperatorius – pažiūrėkite, ką rinktis arba paklauskite mūsų.

HVAC gidas: gaivus oras namuose, biure ir objekte

Čia – greitas pasirinkimas pagal situaciją, kas iš tikrųjų lemia oro kokybę, kaip suprasti jutiklių rodmenis, kiek oro reikia skirtingoms patalpoms, dažniausios klaidos su schemomis ir atsakymai į svarbiausius klausimus. Išsamesni parinkimo patarimai – kiekvieno pogrupio aprašyme.

Spalvų reikšmės: ■ informacija · ■ nauda, sprendimas · ■ ⚠ patikrinkite · ■ ⚡ sauga, klaidos

Turinys: Ko jums reikia? · Jutikliai ir automatika · Ką įkvepiame · Apšiltintas namas · Jutiklių rodmenys · Kiek oro reikia · Ką patikrinti · Klaidos · Schemos · DUK

Ko jums reikia? Greitas pasirinkimas

Situacija	Sprendimas	Kur ieškoti
Apšiltinote namą ar pakeitėte langus – tvanku, rasoja	Mini rekuperatoriai (montuojami poromis per sieną, be ortakių) arba centralizuota rekuperacija	Apšiltintas namas, Ventiliatoriai
Rasoja langai, pelėsis vonioje ar virtuvėje	Ištraukiamasis ventiliatorius (su laikmačiu ar drėgmės jutikliu) + oro pritekėjimas per orlaidę	Ventiliatoriai, Orlaidės
Drėgnas rūsys, sandėlis, statybvietė	Oro sausintuvas pagal patalpos plotą ir drėgmės lygį	Oro sausintuvai
Tvanku biure, serverinėje ar bute vasarą	Mobilus kondicionierius – be stacionaraus montavimo	Kondicionieriai
Dulkės, alergenai, kvapai	Oro valytuvas su HEPA / anglies filtru; vėdinimo sistemoje – kanalinis filtras	Oro valytuvai, Filtrai
Reikia papildomo ar rezervinio šildymo	Elektrinis šildytuvas su termostatu	Elektrinis šildymas
Vėdinimas gamybinėje ar sandėliavimo patalpoje	Kanalinis ar išcentrinis ventiliatorius, ortakių trasa, sklendės, filtras, greičio reguliatorius	Ortakiai, Sklendės
Triukšminga esama sistema	Ortakio duslintuvas + ventiliatoriaus greičio reguliavimas	Duslintuvai
Po remonto: dulkės, dažų ir klijų kvapai	Oro kokybės jutiklis su PM2,5 / PM10 ir TVOC / HCHO matavimu + oro valytuvas su HEPA ir aktyvuotos anglies filtru + intensyvesnis vėdinimas	Jutikliai, Oro valytuvai
Vėdinama langais prie gatvės, jaučiasi dūmai iš kaminų	PM2,5 jutiklis parodo, kada langą geriau uždaryti; ilgalaikiam sprendimui – mechaninis oro tiekimas per ePM1 (F7) filtrą	Jutikliai, Filtrai
Norite automatinio valdymo pagal CO2, drėgmę ar temperatūrą	Jutiklis + valdiklis / greičio reguliatorius, sklendžių pavaros	HVAC automatika

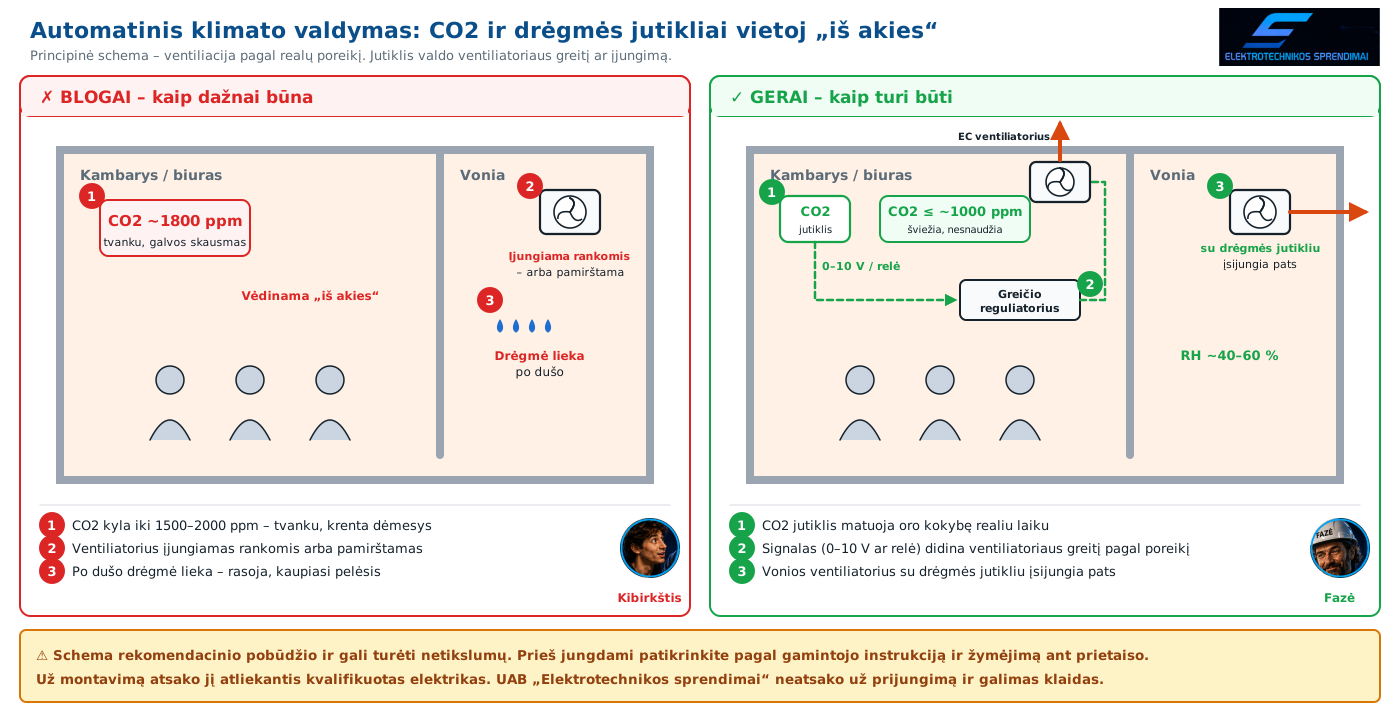

Norite tikrai švaraus oro? Leiskite klimatą valdyti jutikliams

Rankomis įjungiamas ventiliatorius dažniausiai dirba ne tada, kai reikia. Turime ventiliatorius su drėgmės valdymu – jie patys įsijungia po dušo ir išsijungia, kai drėgmė nukrenta, – ir CO2 daviklius, kurie pagal realią oro kokybę didina ar mažina vėdinimą. Po remonto ar vėdinant langais prie gatvės pravers kombinuoti oro kokybės jutikliai – jie kartu su CO2 matuoja ir kietąsias daleles PM2,5 / PM10. Rezultatas – nuolat šviežias oras, mažiau drėgmės ir pelėsio, o ventiliatorius be reikalo nedirba ir neeikvoja šilumos.

Vonia, skalbykla: ventiliatorius su drėgmės jutikliu ir laikmačiu.
Biuras, klasė, miegamasis: CO2 daviklis + greičio reguliatorius arba EC ventiliatorius (0–10 V).
Apšiltintas namas, nauji langai: mini rekuperatoriai – šviežias oras su šilumos atgavimu, be ortakių.
Po remonto, prie judrios gatvės: CO2 + PM2,5 / PM10 (ir TVOC) jutiklis kartu su oro valytuvu ar filtruojamu oro tiekimu.
Išmanieji namai: CO2, temperatūros ir drėgmės jutikliai su valdymu telefonu ir automatizavimo scenarijais.

Ventiliatoriai · CO2 davikliai ir HVAC automatika · Išmanieji CO2 / drėgmės jutikliai · Kaip suprasti jutiklio rodmenis · Kaip tai veikia – schema 3

Ką iš tikrųjų įkvepiame?

Žmogus per parą įkvepia apie 11 000 litrų oro, o patalpose praleidžiame didžiąją laiko dalį – namuose, biure, mokykloje. Todėl patalpų oro kokybė veikia savijautą labiau, nei atrodo.

Švarus lauko oras – iš ko jis susideda

Azotas ~78 %

Deguonis ~21 %

Likęs ~1 % – argonas, CO2 (~0,04 %, apie 420 ppm), vandens garai. Iškvepiame jau apie 4 % CO2 – tai šimtą kartų daugiau nei lauke, todėl nevėdinamoje patalpoje CO2 kyla greitai.

✗ Ką įkvepiame prastai vėdinamoje patalpoje

CO2 1500–2500 ppm – tvanku, mieguista, krenta dėmesys
Pelėsio sporos – gali sukelti alergijas, paūminti astmą
Dulkių erkučių alergenai – jos dauginasi drėgnoje aplinkoje
TVOC ir formaldehidas – iš dažų, klijų, baldų
Kietosios dalelės PM2,5 – nuo gaminimo, žvakių, lauko smogo
Perteklinė drėgmė – virš 65 % RH, kondensatas ant langų

✓ Ką galime kvėpuoti su tinkamu vėdinimu

CO2 iki ~800–1000 ppm – žvali galva, geresnis miegas
Drėgmė 40–60 % – nėra kondensato ir pelėsio
Filtruotas oras – mažiau dulkių, žiedadulkių, smogo
Pašalinti garai ir kvapai po maisto gaminimo, remonto
Šiluma lieka namuose – su rekuperacija
Viskas matuojama – jutikliai rodo, kada vėdinti

Pelėsis – ne tik dėmė ant sienos. Tai ženklas, kad patalpoje per daug drėgmės ir per mažai oro kaitos. Pašalinkite priežastį – schemose parodyta, kaip.

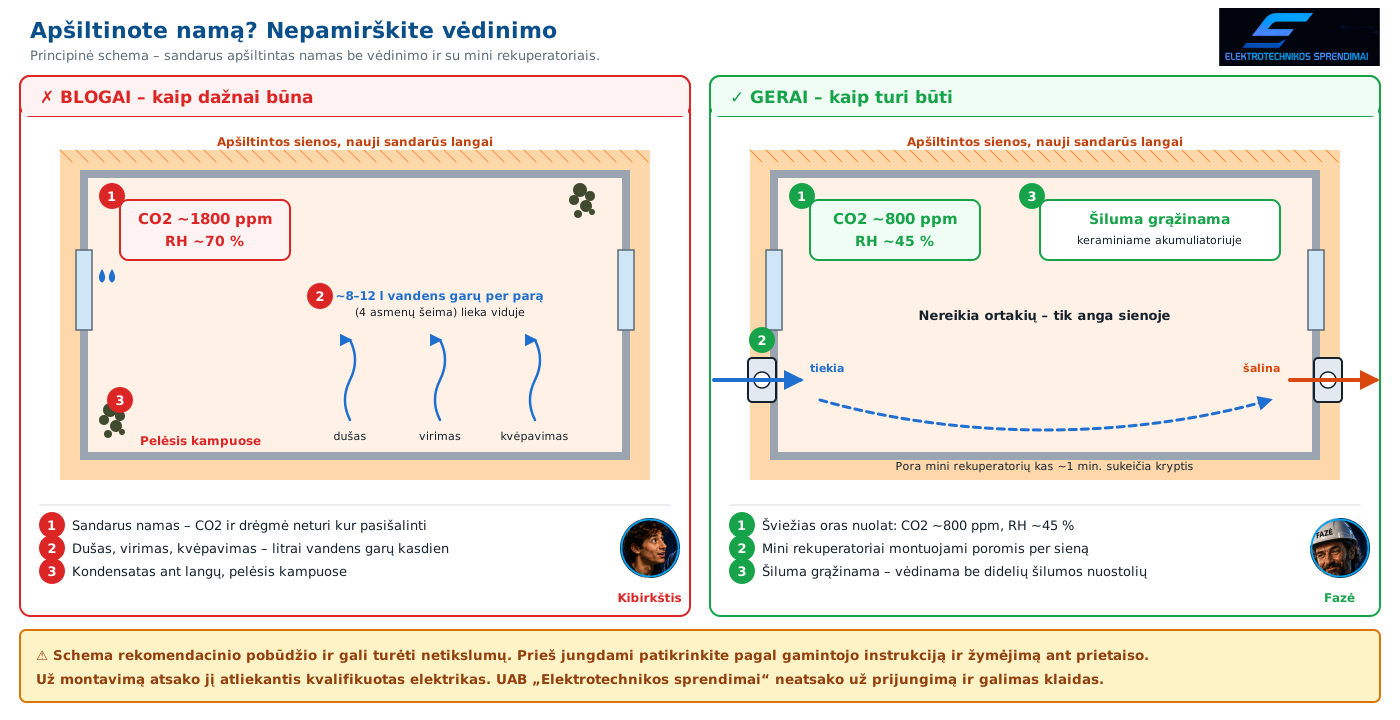

Apšiltinote namą? Nepamirškite vėdinimo

Šiltinant namą ir keičiant langus pastatas tampa sandarus – šiluma lieka viduje, bet kartu lieka ir drėgmė bei CO2. Anksčiau orą „keitė“ nesandarūs langai ir plyšiai, dabar šią funkciją turi atlikti vėdinimas.

Šiltinimas, nauji langai

→

Namas tampa sandarus

→

Drėgmė ir CO2 lieka viduje

→

Rasoja langai, pelėsis, tvanku

→

✓ Sprendimas: rekuperacija

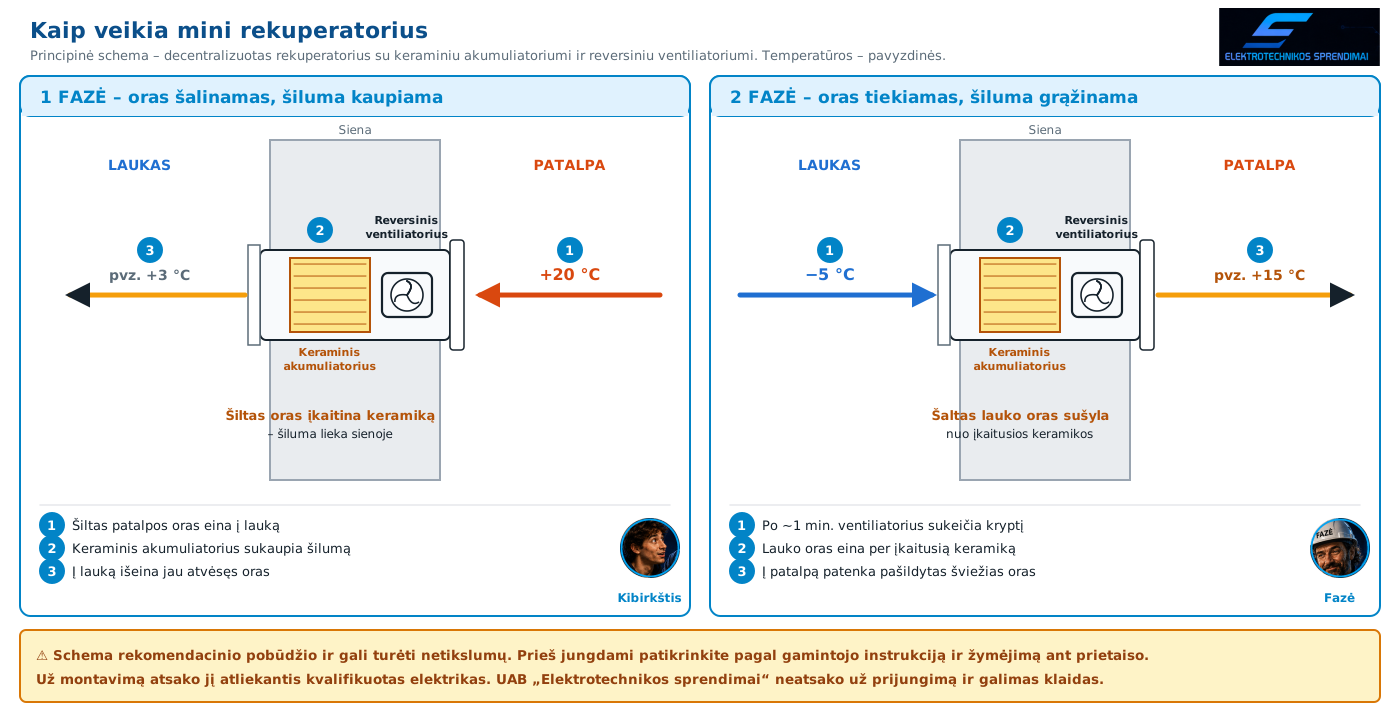

Mini rekuperatoriai – vėdinimas be ortakių

Mini (decentralizuotas) rekuperatorius montuojamas per išorinę sieną. Jo viduje – keraminis šilumos akumuliatorius ir reversinis ventiliatorius, kuris maždaug kas minutę keičia oro kryptį: šalinamas šiltas oras įkaitina keramiką, o tiekiamas lauko oras nuo jos sušyla. Įrenginiai montuojami poromis – kol vienas tiekia, kitas šalina.

Tinka renovuotiems butams ir namams, kur nėra vietos ortakiams.
Šviežias oras su šilumos atgavimu – vėdinama be atvirų langų ir skersvėjų.
Paprastas montavimas – anga sienoje ir maitinimas 230 V.

Kaip tai veikia – schemos 4 ir 5. Mini rekuperatorių ieškokite ventiliatorių kategorijoje arba paklauskite mūsų – parinksime pagal patalpas.

Kaip suprasti oro kokybės jutiklio rodmenis

Jutiklis rodo skaičius, bet ne visada aišku, gerai tai ar blogai. Lentelėje – paprasta „šviesoforo“ skalė: suraskite savo rodmenį ir pažiūrėkite, ką daryti.

Rodmuo	● Gerai	● Priimtina	● Vėdinkite	● Blogai
CO2 ppm – ar pakanka vėdinimo	iki 800	800–1000	1000–1400	virš 1400
PM2,5 µg/m³ – smulkios dulkės, dūmai, smogas	iki 15	15–25	25–50	virš 50
PM10 µg/m³ – stambesnės dulkės, žiedadulkės	iki 45	45–75	75–100	virš 100
TVOC mg/m³ – dažų, klijų, baldų garai	iki 0,3	0,3–1	1–3	virš 3
HCHO mg/m³ – formaldehidas	iki 0,05	0,05–0,1	—	virš 0,1
Drėgmė RH % – santykinė drėgmė	40–60	30–40 / 60–65	virš 65	virš 70 – pelėsio rizika
Ką daryti?	Nieko – oras geras	Stebėkite, ventiliacija – įprastu režimu	Padidinkite vėdinimą arba pravėdinkite	Vėdinkite intensyviai; esant aukštam PM – uždarykite langus ir įjunkite valytuvą

Ribos orientacinės, skirtos buitiniam vertinimui. PM2,5 ir PM10 žalios zonos ribos atitinka PSO paros rekomendacijas (15 ir 45 µg/m³), HCHO – PSO 0,1 mg/m³ rekomendaciją, TVOC – Vokietijos aplinkos agentūros (UBA) lygius. Skirtingi jutikliai TVOC gali rodyti kitais vienetais (ppb ar indeksu) – tada vadovaukitės jutiklio skale.

⚠ Kaip nesuklysti skaitant rodmenis:

Vertinkite tendenciją, ne vieną skaičių. Trumpas šuolis gaminant maistą ar valant – normalu. Svarbu, ar rodmuo ilgai laikosi aukštas.
CO2 jutiklis nemato dulkių ir garų, o PM jutiklis nemato CO2. Po remonto ir prie judrių gatvių rinkitės kombinuotą jutiklį.
Tikras CO2 matuojamas NDIR jutikliu. Pigūs „eCO2“ rodmenys tik apskaičiuojami iš TVOC ir CO2 lygio tiksliai neparodo.
Jutiklį statykite tinkamai: ~1–1,5 m aukštyje, ne prie lango, durų, viryklės, radiatoriaus ir ne tiesiai prie žmonių kvėpavimo zonos.

Kiek oro reikia: vaikų kambarys, virtuvė, biuras, aktų salė

Patalpa	Orientacinis oro kiekis	Pavyzdys
Vaikų kambarys, miegamasis	25–30 m³/h vienam žmogui	2 vaikai → 50–60 m³/h
Svetainė	pagal žmonių skaičių, ~25 m³/h asmeniui	4 žmonės → ~100 m³/h
Virtuvė (ištraukimas)	50–75 m³/h; gaminant – gartraukis	~75 m³/h
Vonia / dušas	25–50 m³/h	~50 m³/h
WC	20–25 m³/h	~25 m³/h
Biuras	25–36 m³/h vienam žmogui	6 darbuotojai → 150–220 m³/h
Klasė, mokymų patalpa	25–30 m³/h vienam žmogui	25 mokiniai → 625–750 m³/h
Aktų, konferencijų salė	20–30 m³/h vienam žmogui	150 vietų → 3000–4500 m³/h

Juostos rodo pavyzdžių dydį suspausta skale – kad matytųsi ir mažos, ir didelės patalpos.

Kaip skaičiuoti: žmonių skaičius × oro kiekis vienam žmogui. Pvz., aktų salė 150 vietų × 25 m³/h = 3750 m³/h. Tokiam kiekiui reikia jau projektuojamos sistemos su rekuperatoriumi – vienas buitinis ventiliatorius čia nepadės. Vaikų kambariui su 2 vaikais užtenka ~50–60 m³/h – tai gali užtikrinti pora mini rekuperatorių ar orlaidė su ištraukimu.

⚠ Ką patikrinti prieš perkant

KibirkštisPrieš pirkdamas visada pasitikrinu šiuos dalykus – sutaupo ir pinigų, ir antro važiavimo į objektą.

Ką tikrinti	Kodėl tai svarbu
Oro kiekis ir slėgis	Ar ventiliatorius duos reikiamą m³/h esant realiam trasos pasipriešinimui – ne tik katalogo maksimumą.
Skersmuo	Ar ventiliatorius, ortakiai, sklendės ir duslintuvas – vieno nominalaus skersmens (Ø100, Ø125, Ø160…).
Maitinimas ir valdymas	230 V ar 24 V; ON/OFF, 3 taškų ar 0–10 V; ar tai suderinama su jūsų valdikliu ar skydu.
Montavimo vieta	Drėgnoms patalpoms – atitinkama IP klasė (vonioje dažniausiai IPX4 ar aukštesnė); lauke – apsauga nuo kritulių.
Jutikliai	Tikras NDIR CO2, o ne „eCO2“; ar matuoja PM2,5 / PM10; išėjimas – relė, 0–10 V ar Wi-Fi / Zigbee.
Katilas, židinys, dujinė viryklė	Jei patalpoje deginamas kuras – numatykite kompensacinio oro angą ir CO detektorių.
Šilumos nuostoliai	Nuolatiniam vėdinimui apšiltintame name verta rinktis rekuperaciją – šiluma grąžinama.

✗ Dažniausios klaidos

Klaida	Pasekmė
Ventiliatorius renkamas pagal katalogo maksimumą	Realioje trasoje oro gerokai mažiau – patalpa lieka nevėdinama.
Nėra oro pritekėjimo (orlaidės, tarpo po durimis)	Ištraukimas „traukia tuštumą“ – drėgmė lieka, atsiranda pelėsis.
Apšiltinamas namas, bet vėdinimas pamirštamas	Tvanku, rasoja langai, pelėsis kampuose.
Siaurinamas ortakio skersmuo	Daugiau triukšmo, mažiau oro.
Nėra atbulinės sklendės	Išjungus ventiliatorių grįžta šaltas oras ir kvapai.
Neizoliuotas ortakis šaltoje pastogėje	Kondensatas laša ant lubų ir į ventiliatorių.
Nesuderintas valdymas (24 V pavara prie 230 V, 0–10 V signalas prie ON/OFF)	Sugadinta pavara arba neveikia reguliavimas.
Nekeičiami filtrai	Mažėja oro kiekis, perkaista ventiliatoriaus variklis.

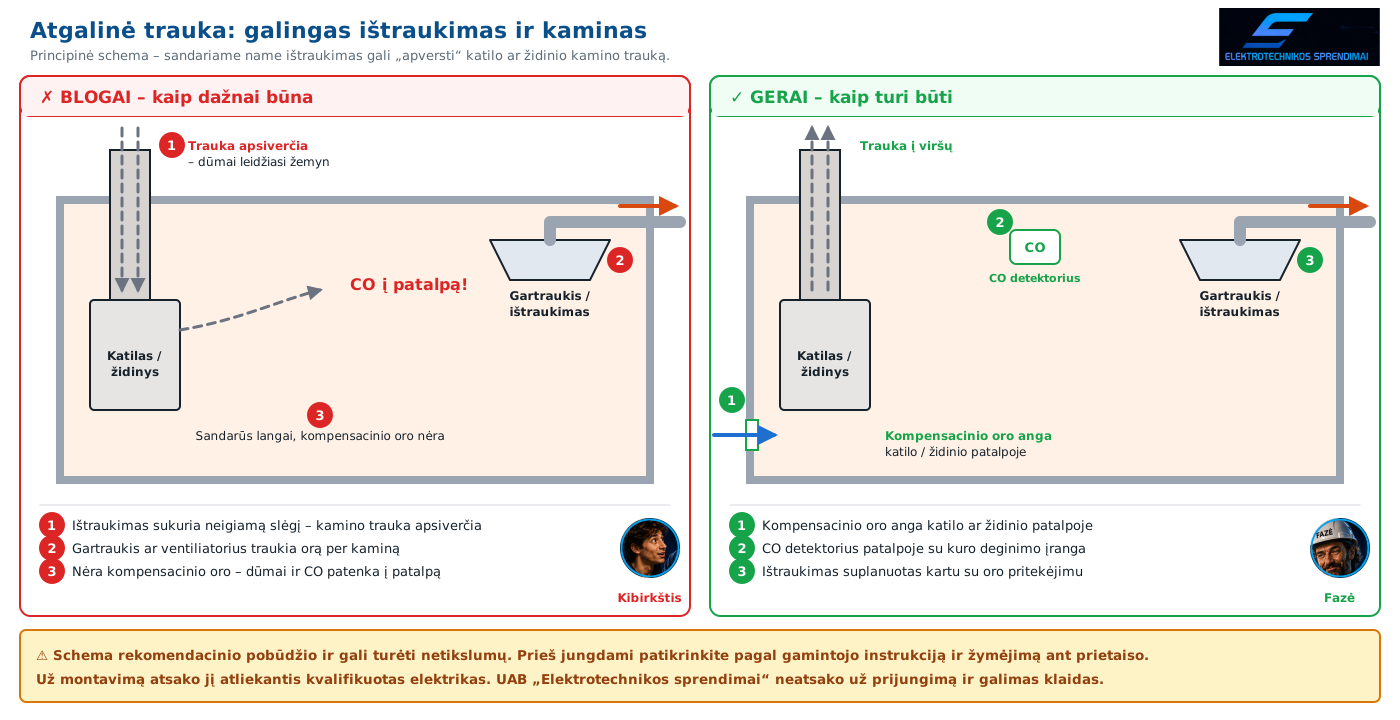

Galingas ištraukimas name su katilu ar židiniu be kompensacinio oro	⚡ Gali apsiversti kamino trauka – pavojus apsinuodyti CO.

Kaip svarbiausios klaidos atrodo praktiškai – žiūrėkite schemas.

⚡ Saugus montavimas – Fazės patarimas

Ventiliatoriai, elektriniai šildytuvai ir pavaros jungiami per atitinkamo dydžio apsaugos aparatus pagal gamintojo instrukciją.
Vonios ir kitų drėgnų patalpų grandinės – su 30 mA liekamosios srovės apsauga (RCD); prietaiso IP klasė turi atitikti montavimo zoną.
Patalpose su katilu, židiniu ar dujine virykle – kompensacinio oro anga ir CO detektorius.
Prijungimą prie 230 V / 400 V tinklo atlieka kvalifikuotas elektrikas.

☝ Elsprendimai.eu rekomenduoja: vėdinimo sistemai valdyti ir apsaugoti papildykite kontaktoriais ir relėmis, variklių apsaugomis, CO2, temperatūros ir drėgmės jutikliais, SONOFF valdikliais bei skydų šildytuvais nešildomose patalpose montuojamiems skydams.

Schemos: kaip dažnai būna ir kaip turi būti

Kiekvienoje schemoje kairėje – dažniausia klaida, dešinėje – teisingas sprendimas. Skaičiai schemoje atitinka paaiškinimus po ja.

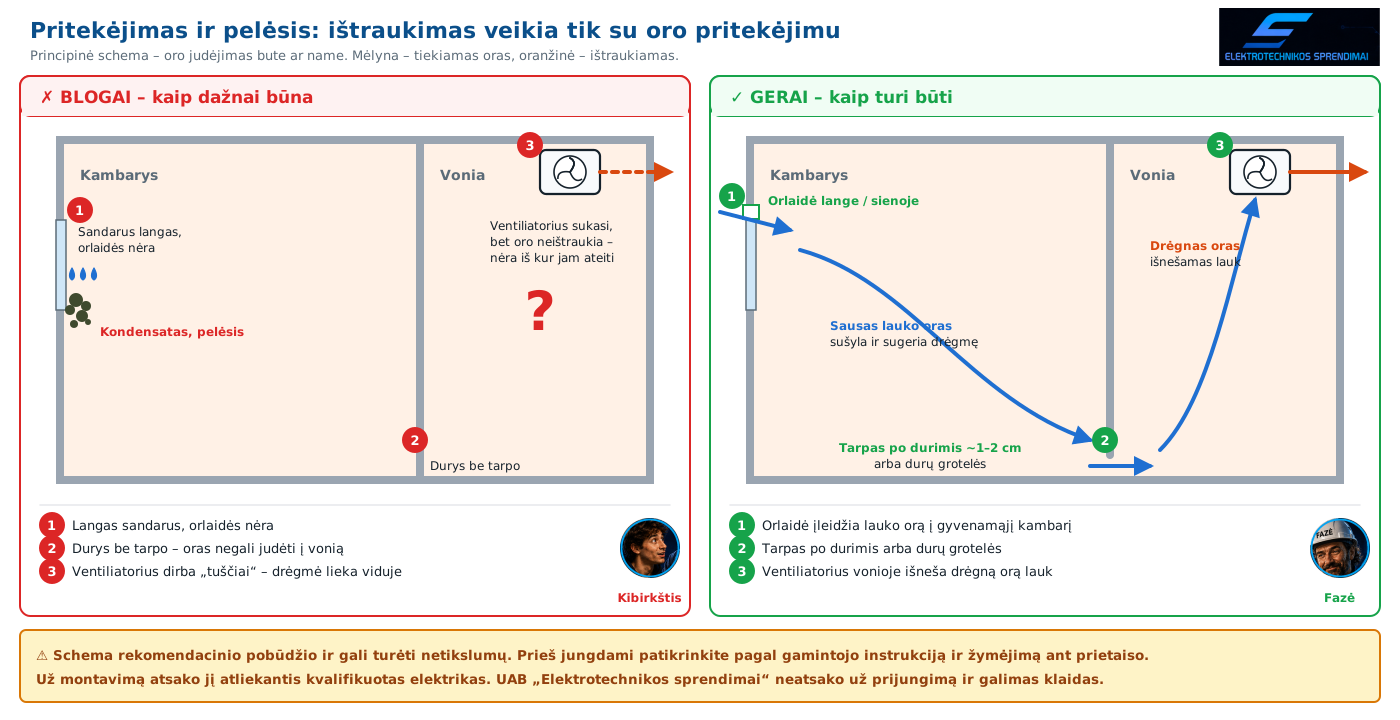

Schema 1. Pritekėjimas ir pelėsis. Ištraukiamasis ventiliatorius be oro pritekėjimo drėgmės nepašalina. Orlaidė, tarpas po durimis ir ištraukimas vonioje turi veikti kaip viena grandinė.

KibirkštisVentiliatorius vonioje sukasi, o langai vis tiek rasoja. Kodėl?

FazėNes orui nėra iš kur ateiti. Įleisk jį orlaide, palik tarpą po durimis – tada ištraukimas iš tikrųjų veiks.
