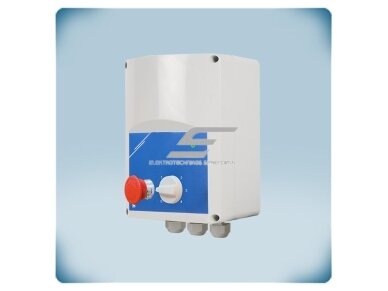

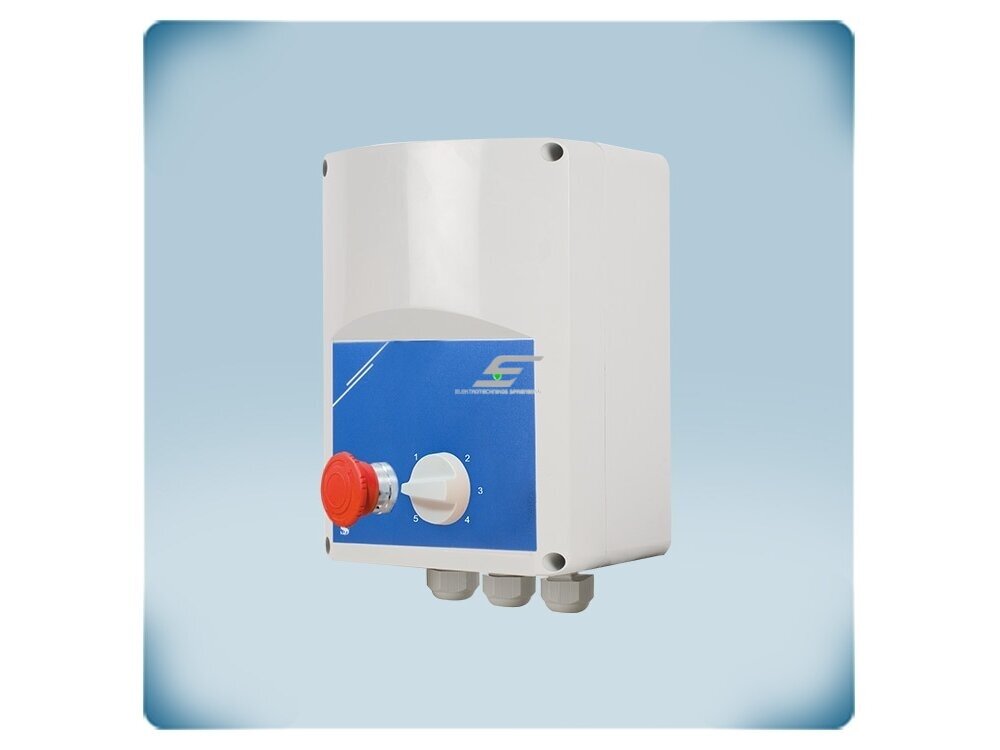

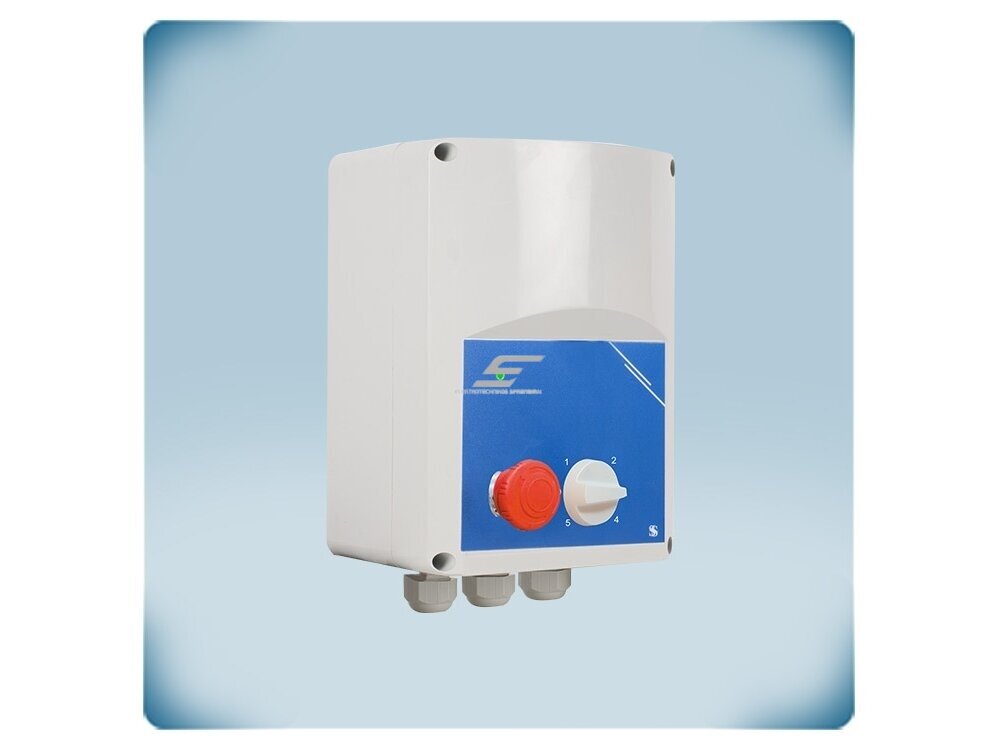

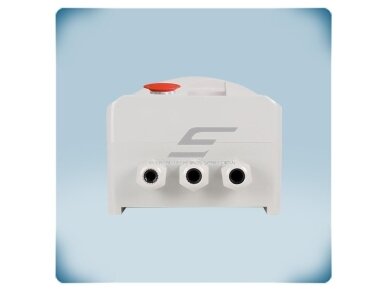

    Transformatorinis ventiliatoriaus greičio reguliatorius su avariniu mygtuku | 3,5A | 230VAC | virštinkinis | IP54 | Sentera Controls | SER-1-35L22

    Kodas: SER-1-35L22
    Pasiteirauti apie prekę
    Kaina 221.10 € su PVM
    ( 182.73 € be PVM )
    344.91 € Sutaupykite 123.81 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

    Transformatorinis ventiliatoriaus greičio reguliatorius su avariniu mygtuku | 3,5A | 230VAC | virštinkinis | IP54 | Sentera Controls | SER-1-35L22

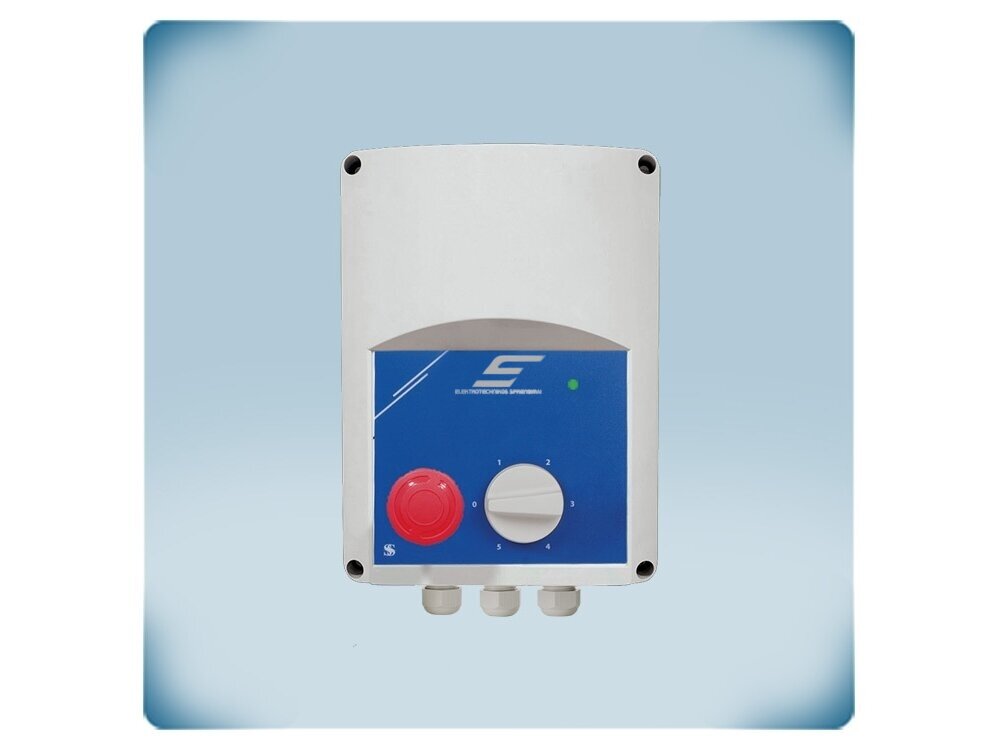

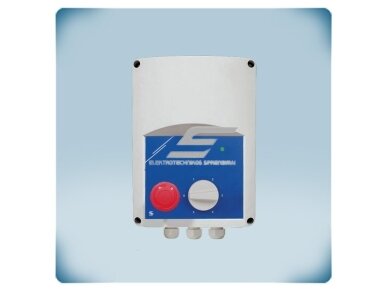

    SER-1-35L22 – Sentera Controls transformatorinis ventiliatoriaus greičio reguliatorius su raudonu avariniu mygtuku vienfaziams AC varikliams iki 3,5 A. Kasdien greitis parenkamas 5 padėčių rankenėle, o paspaudus avarinį (ar išorinį) mygtuką ventiliatorius įjungiamas maksimaliu greičiu dūmams šalinti.

    Pagrindinė mintis:
    Įprastas tylus ventiliacijos valdymas ir greitas dūmų ištraukimas vienu mygtuko paspaudimu – pvz. virtuvėje, rūkomajame ar dirbtuvėse. SER-1-35L22 skirtas vidutinio dydžio kanaliniams, stoginiams ar ašiniams ventiliatoriams (iki 3,5 A).
    Kam skirtas SER-1-35L22:
    Šis modelis skirtas galingesniems ventiliatoriams (iki 3,5 A) – stoginiams ar kanaliniams ventiliatoriams sandėliuose, dirbtuvėse, salėse arba ventiliatorių grupei.
    Maks. variklio srovė
    3,5 A
    Valdymas
    5 pakopų rankenėlė + avarinis mygtukas
    Avarinis režimas
    Maksimalus greitis (230 VAC)
    Apsauga
    IP54, virštinkinis montavimas

    Veikimo principas

    Prijungiamas 230 VAC maitinimas (L, N, PE), variklis prie reguliuojamo išėjimo (U, N); nereguliuojamas L1 išėjimas (230 VAC, 2 A) – sklendei ar pagalbiniam įrenginiui. Prie RB gnybtų galima prijungti išorinį mygtuką su normaliai atviru (NO) kontaktu.

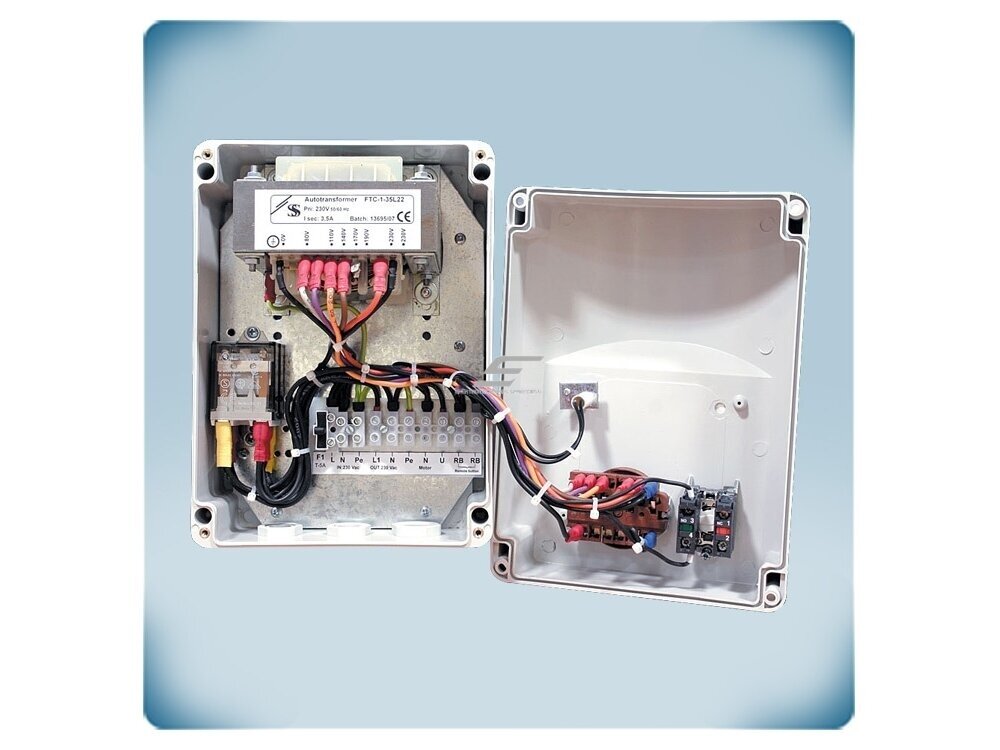

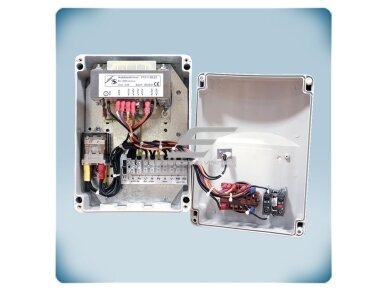

    Viduje – autotransformatorius su keliomis išėjimo atšakomis. Kiekviena pakopa variklį maitina vis kita, iš anksto nustatyta įtampa: 0-80-110-140-170-(190)-230 VAC. Reguliavimas pakopinis, ne tolygus – greitis keičiamas fiksuotais žingsniais. Rankenėlės padėtyse 1–5 išėjime yra 80, 110, 140, 170 ir 230 VAC; padėtyje 0 variklis ir L1 išjungti. 190 V atšaka yra, bet nepajungta; kitas įtampas galima parinkti keičiant laidų jungimą.

    Paspaudus raudoną avarinį mygtuką ant korpuso arba išorinį mygtuką, prijungtą prie RB, ventiliatorius įjungiamas maksimaliu greičiu – patalpa greitai išvėdinama nuo dūmų.

    Išėjimo įtampa yra sinusinė, nes ji gaunama transformatoriumi, o ne elektroniškai „kapojant“ sinusoidę. Todėl variklis dirba tyliai, mažiau kaista ir neūžia – transformatorinis reguliatorius tinka ir tiems AC varikliams, kurie su elektroniniu (triakiniu) reguliatoriumi mažu greičiu girdimai ūžia. Inžinieriaus pastaba: AC asinchroninio variklio greitis mažinamas didinant slydimą, todėl energijos sutaupoma mažiau nei su EC ventiliatoriumi ar dažnio keitikliu. Didžiausias transformatorinio reguliavimo privalumas – tylus ir patikimas variklio darbas visose pakopose.

    Kuo naudingas SER-1-35L22?
    Kasdienis tylus ventiliacijos valdymas ir maksimalus ištraukimas vienu mygtuku – be papildomų kontaktorių ar relių.

    Techninės specifikacijos

    Prekės tipas Transformatorinis ventiliatoriaus greičio reguliatorius su avariniu (dūmų šalinimo) mygtuku
    Gamintojas / kodas Sentera Controls / SER-1-35L22
    Serija SER-1 (3,5 / 5 / 7,5 A)
    Maitinimo įtampa 230 VAC, 50–60 Hz
    Maks. variklio srovė 3,5 A
    Reguliuojamas išėjimas (U, N) 0-80-110-140-170-(190)-230 VAC, sinusinė įtampa (190 V – nepajungta)
    Nereguliuojamas išėjimas (L1) 230 VAC, 2 A (padėtyje 0 – išjungtas)
    Valdymas 5 pakopų rankenėlė su OFF padėtimi
    Avarinis režimas Raudonas mygtukas ant korpuso – maksimalus ventiliatoriaus greitis
    Išorinio mygtuko įėjimas (RB) Normaliai atviras (NO) kontaktas
    Indikacija Žalias šviesos diodas – įrenginys įjungtas
    Saugiklis T-5,0 A-H, 5×20 mm
    Korpusas ABS plastikas, UL94-V0, pilkas RAL 7035
    Apsaugos klasė IP54 (EN 60529), tik naudojimui patalpose
    Darbo aplinka -20…+35 °C, 5–95 % rH be kondensacijos
    Matmenys A / B / C / D / E 170 / 255 / 140 / 155 / 194 mm (pagal techninio lapo brėžinį)
    Svoris 5,00 kg neto / 5,20 kg bruto
    Pakuotės matmenys 262×180×160 mm
    Atitiktis LVD 2014/35/ES, EMC 2014/30/ES (EN 61326), RoHS 2011/65/ES, WEEE 2012/19/ES

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • Raudonas avarinis mygtukas – vienu paspaudimu ventiliatorius įjungiamas maksimaliu greičiu.
    • Išorinio mygtuko įėjimas RB (NO) – avarinį režimą galima įjungti ir iš kitos vietos.
    • 5 greičio pakopos ir OFF – kasdienis ventiliacijos valdymas rankenėle.
    • Sinusinė išėjimo įtampa – tylus variklio darbas.
    • Nereguliuojamas L1 išėjimas (2 A) – sklendės pavarai ar kitam įrenginiui.

    Kur naudojamas?

    • Virtuvės, kavinės, restoranai
    • Rūkomieji ir poilsio kambariai
    • Dirbtuvės (suvirinimo, lydymo dūmai)
    • Garažai ir techninės patalpos
    • Ventiliatoriai su vienfaziais AC varikliais

    Naudojimas pagal poreikį

    Elektrikui.
    Avarinis režimas be papildomų kontaktorių; išorinis mygtukas – tiesiai į RB.
    Ventiliacijos montuotojui.
    Tylus pakopinis valdymas ir greitas maksimalus ištraukimas viename prietaise.
    Naudotojui.
    Aiški rankenėlė ir raudonas mygtukas – intuityvu.

    Pritaikymo gidas: kaip naudojamas praktikoje

    Tipiniai SER-1-35L22 pritaikymai:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Virtuvė ar kavinė Ištraukimo ventiliatorius → U, N Kasdien – reikiamas greitis, prisvilus – maksimalus vienu mygtuku Variklio vardinė srovė ≤ 3,5 A
    Rūkomasis Išorinis mygtukas prie durų → RB Dūmai pašalinami greitai, mygtukas pasiekiamas patogiai Naudokite NO kontakto mygtuką
    Suvirinimo dirbtuvės Ventiliatorius → U, N; sklendė → L1 Maksimalus ištraukimas suvirinimo metu L1 apkrova – iki 2 A
    Garažas Ventiliatorius → U, N Po variklio paleidimo – greitas išvėdinimas Reguliatorius skirtas tik patalpoms

    Kaip parinkti reguliatoriaus srovę

    Variklio(-ių) vardinė srovė Rekomenduojamas modelis
    iki 3,5 A SER-1-35L22 (3,5 A) ← šis modelis
    3,5–5 A SER-1-50L22 (5 A)
    5–7,5 A SER-1-75L22 (7,5 A)
    Taisyklė: reguliatoriaus maks. srovė ≥ variklio vardinė srovė (žr. variklio lentelę). Jungiant kelis ventiliatorius – to paties tipo variklius, jų vardines sroves sumuokite.
    Kada rinktis kitą sprendimą: nereikia avarinio mygtuko – STR-1; TK ir automatinio pasileidimo – STRA1; valdymo 0-10 VDC signalu – STVS1; Modbus RTU – RTVS8; greičio perjungimo išoriniu jungikliu – RTR-1; trifaziam varikliui – STR-4.

    Pliusai

    • Raudonas avarinis mygtukas – maksimalus greitis
    • Išorinio NO mygtuko įėjimas (RB)
    • Sinusinė išėjimo įtampa – tylus darbas
    • 5 greičio pakopos ir OFF
    • Nereguliuojamas L1 išėjimas (2 A)
    • IP54 korpusas

    Minusai / ribojimai

    • Reguliavimas pakopinis, ne tolygus
    • Techniniame lape nenurodyta atitiktis priešgaisrinių dūmų šalinimo sistemų standartams – tai ne sertifikuota priešgaisrinė įranga
    • Nėra TK apsaugos, 0-10 VDC įėjimo ir Modbus
    • Didesnis svoris nei elektroninių reguliatorių (5,00 kg neto)
    • Tik vienfaziams AC varikliams, tik patalpose (iki +35 °C)

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus maitinimą.
    • Būtinai prijunkite apsauginį įžeminimą (PE).
    • Variklio (ar kelių variklių suminė) vardinė srovė neturi viršyti 3,5 A; saugiklį keiskite tik tokio paties tipo ir vardinės vertės.
    • Reguliatorius skirtas tik vienfaziams, įtampa reguliuojamiems AC varikliams; EC ventiliatoriams ir trifaziams varikliams netinka.
    • Reguliatorius nėra sertifikuota priešgaisrinė dūmų šalinimo įranga – pastatų priešgaisrinėms sistemoms taikykite projekte numatytus sprendimus.
    • Prie RB jungiamas tik normaliai atviro (NO) kontakto mygtukas.
    • Skirtas tik naudojimui patalpose (-20…+35 °C).

    Greitas pasirinkimo gidas

    3,5 A
    230 VAC
    Avarinis mygtukas
    Sinusinė įtampa
    IP54
    Tinka, kai reikia:
    • tylaus pakopinio AC ventiliatoriaus valdymo iki 3,5 A;
    • greito maksimalaus ištraukimo vienu mygtuku;
    • išorinio avarinio mygtuko prijungimo.
    Patikrinkite prieš naudojimą:
    • variklio vardinę srovę;
    • ar reikalingas išorinis mygtukas (NO kontaktas) ir jo vieta;
    • ar objekte netaikomi priešgaisrinės dūmų šalinimo įrangos reikalavimai.
    Svarbus priminimas: SER-1-35L22 – ventiliacijos reguliatorius su maksimalaus greičio mygtuku, o ne sertifikuota priešgaisrinė įranga; EC ventiliatorių ir trifazių variklių nevaldo.

    DUK

    Ką daro raudonas mygtukas?
    Įjungia ventiliatorių maksimaliu greičiu – dūmams ar kvapams greitai pašalinti.
    Ar galima prijungti mygtuką kitoje vietoje?
    Taip, prie RB gnybtų jungiamas išorinis mygtukas su normaliai atviru (NO) kontaktu.
    Kokios greičio pakopos?
    Padėtyse 1–5: 80, 110, 140, 170 ir 230 VAC; 190 V atšaka yra, bet nepajungta.
    Ar tinka priešgaisrinei dūmų šalinimo sistemai?
    Techniniame lape tokia atitiktis nenurodyta – priešgaisrinėms sistemoms taikykite projekte numatytą sertifikuotą įrangą.
    Ar galima prijungti kelis ventiliatorius?
    Taip, jei jų bendra vardinė srovė neviršija 3,5 A.

    Transformatorinis ventiliatoriaus greičio reguliatorius su avariniu mygtuku | 3,5A | 230VAC | virštinkinis | IP54 | Sentera Controls | SER-1-35L22

    Sentera SER-1-35L22 – transformatorinis ventiliatoriaus greičio reguliatorius su avariniu dūmų šalinimo mygtuku iki 3,5 A, 230 VAC, 5 pakopos, išorinio mygtuko įėjimas, sinusinė įtampa, IP54.
