  • Nauja prekė   -293.19€Transformatorinis trifazio ventiliatoriaus variklio greičio reguliatorius | 10A | 3x230VAC | virštinkinis | IP54 | Sentera Controls | STR-3100L10

    Transformatorinis trifazio ventiliatoriaus variklio greičio reguliatorius | 10A | 3x230VAC | virštinkinis | IP54 | Sentera Controls | STR-3100L10

    Kodas: STR-3100L10
    Pasiteirauti apie prekę
    Kaina 523.55 € su PVM
    ( 432.69 € be PVM )
    816.74 € Sutaupykite 293.19 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

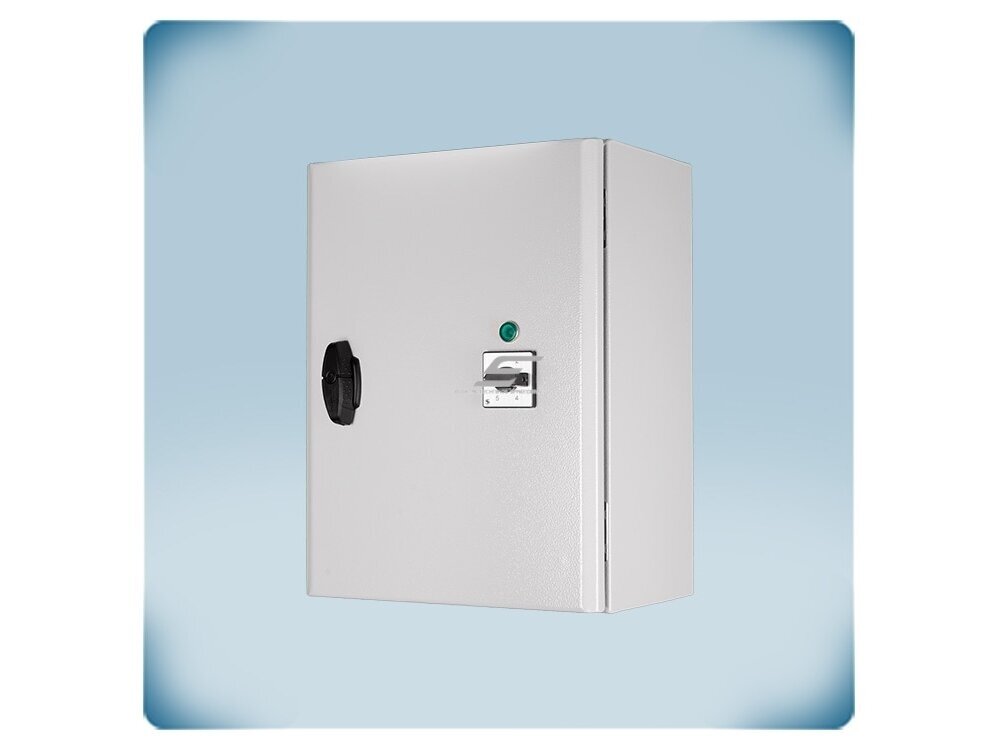

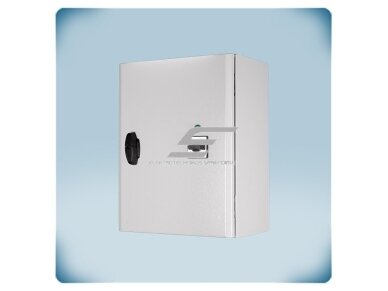

    Transformatorinis trifazio ventiliatoriaus variklio greičio reguliatorius | 10A | 3x230VAC | virštinkinis | IP54 | Sentera Controls | STR-3100L10

    STR-3100L10 – Sentera Controls transformatorinis greičio reguliatorius trifaziams įtampa valdomiems ventiliatorių varikliams iki 10 A, skirtas 3×230 VAC tinklui. Greitis keičiamas 5 pakopomis rankenėle, o variklis gauna švarią sinusinę įtampą.

    Pagrindinė mintis:
    Paprasčiausias ir patikimiausias būdas valdyti trifazį ventiliatorių 3×230 VAC tinkle: jokios elektronikos variklio grandinėje, tik autotransformatorius ir pakopų jungiklis. Variklis dirba tyliai visomis pakopomis.
    Kam skirtas STR-3100L10:
    Šis modelis skirtas didelės galios ventiliatoriams (iki 10 A) – pramoniniams ventiliatoriams gamybos cechuose, sandėliuose, ūkiniuose pastatuose ar didesnei ventiliatorių grupei.
    Maks. variklio srovė
    10 A
    Valdymas
    5 padėčių rotacinis jungiklis
    Maitinimas
    3×230 VAC, 50–60 Hz
    Apsauga
    IP54, virštinkinis montavimas

    Veikimo principas

    Reguliatorius montuojamas ant sienos. Maitinimas 3×230 VAC jungiamas į R, S, T, variklis – į U, V, W, o nereguliuojamas 230 VAC išėjimas (L1, N) gali maitinti sklendės pavarą ar indikaciją. Pagal techninį lapą maitinimo neutralė prie reguliatoriaus nejungiama.

    Reguliatoriaus pagrindas – autotransformatorius su keliomis atšakomis (pakopomis). Pasukus rankenėlę variklis perjungiamas į kitą atšaką, todėl išėjimo įtampa keičiasi pakopomis, o ne tolygiai. Reguliuojamo išėjimo įtampos: 0 – 80 – 110 – 140 – 170 – 230 VAC (rankenėlės padėtys 0–5). Padėtis 0 – variklis išjungtas.

    Išėjimo įtampa yra SINUSINĖ – be fazės pjaustymo, kaip elektroniniuose reguliatoriuose. Todėl variklis dirba tyliai net mažu greičiu, nekaista dėl aukštesniųjų harmonikų ir netrukdo kitai įrangai. Tai sprendimas varikliams, kurie valdomi elektroniniu reguliatoriumi ūžia ar zvimbia.

    Inžinieriaus pastaba: mažinant įtampą AC asinchroniniam varikliui didėja slydimas, todėl energijos sutaupoma mažiau nei su EC ventiliatoriumi ar dažnio keitikliu. Transformatorinio reguliatoriaus stiprybė – patikimumas, tylumas ir paprastumas, o ne maksimalus efektyvumas.

    Kuo naudingas STR-3100L10?
    Tylus, ilgaamžis ir paprastas trifazio ventiliatoriaus valdymas 3×230 VAC tinkle – be elektroninių komponentų variklio grandinėje ir su nereguliuojamu 230 VAC išėjimu papildomai įrangai.

    Techninės specifikacijos

    Prekės tipas Transformatorinis trifazio ventiliatoriaus variklio greičio reguliatorius
    Gamintojas / kodas Sentera Controls / STR-3100L10
    Serija STR-3 (3,5 / 5 / 7,5 / 10 / 13 A)
    Maitinimo įtampa 3×230 VAC, 50–60 Hz (R, S, T); neutralė nejungiama
    Maks. variklio srovė 10 A
    Reguliuojamas išėjimas (U, V, W) 0 – 80 – 110 – 140 – 170 – 230 VAC (padėtys 0–5), sinusinė įtampa
    Nereguliuojamas išėjimas (L1, N) 230 VAC, 2 A, 50–60 Hz (padėtyse 1–5)
    Valdymas 5 padėčių rotacinis jungiklis su išjungimo padėtimi
    Indikacija Mėlynas LED – įrenginys įjungtas
    Korpusas Metalinis, miltelinis dažymas RAL 7035
    Apsaugos klasė IP54 (EN 60529), tik naudojimui patalpose
    Darbo aplinka -20…+35 °C, 5–95 % rH be kondensacijos
    Matmenys A 300 / B 425 / C 185 / D 255 / E 355 mm (raidžių reikšmės – pagal techninio lapo brėžinį)
    Pakuotė (I × P × A) 430×310×255 mm
    Svoris 21,21 kg (neto)
    Atitiktis LVD 2014/35/ES, EMC 2014/30/ES (EN 61326), WEEE 2012/19/ES, RoHS 2011/65/ES

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • 5 greičio pakopos – rankenėle parenkama viena iš penkių įtampų arba išjungimas.
    • Sinusinė išėjimo įtampa – tylus variklio darbas visomis pakopomis, be elektroninio ūžesio.
    • Nereguliuojamas 230 VAC išėjimas (2 A) – sklendės pavarai, vožtuvui ar indikacinei lemputei – įsijungia kartu su ventiliatoriumi.
    • Mėlynas LED – iš karto matyti, kad reguliatorius įjungtas.

    Kur naudojamas?

    • Trifaziai ventiliatoriai 3×230 VAC tinkluose
    • Ištraukimo ir tiekimo ventiliatoriai gamybos patalpose ir sandėliuose
    • Ūkiniai ir žemės ūkio pastatai
    • Technologinis vėdinimas, kur svarbus tylus darbas

    Naudojimas pagal poreikį

    Elektrikui.
    Aiškus gnybtų išdėstymas: R, S, T – maitinimas, U, V, W – variklis, L1/N – papildoma įranga.
    Ventiliacijos montuotojui.
    Nereikia jokių nustatymų – pakopos parenkamos rankenėle vietoje.
    Objekto savininkui.
    Ilgaamžis įrenginys be programavimo ir be elektroninio triukšmo.

    Pritaikymo gidas: kaip naudojamas praktikoje

    Tipiniai STR-3100L10 pritaikymai:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Gamybos cechas, 3×230 VAC tinklas Trifazis ventiliatorius → U, V, W Greitis parenkamas pagal sezoną ir apkrovą Patikrinkite, ar variklis tinka įtampos reguliavimui
    Ventiliatorius su sklende Sklendės pavara 230 VAC → L1, N Sklendė atsidaro įjungus ventiliatorių L1 apkrova – iki 2 A
    Triukšmui jautri patalpa Variklis, kuris ūžia su elektroniniu reguliatoriumi Tylus darbas ir mažu greičiu Pakopas parinkite pagal reikiamą oro kiekį
    Keli ventiliatoriai vienoje sistemoje To paties tipo trifaziai varikliai lygiagrečiai → U, V, W Visi keičia greitį kartu Vardinių srovių suma ≤ 10 A

    Kaip parinkti reguliatoriaus srovę

    Variklio(-ių) vardinė srovė Rekomenduojamas modelis
    iki 3,5 A STR-3-35L10 (3,5 A)
    3,5–5 A STR-3-50L10 (5 A)
    5–7,5 A STR-3-75L10 (7,5 A)
    7,5–10 A STR-3100L10 (10 A) ← šis modelis
    10–13 A STR-3130L10 (13 A)
    Taisyklė: reguliatoriaus maks. srovė ≥ variklio vardinė srovė (žr. variklio lentelę). Jungiant kelis ventiliatorius – to paties tipo variklius, jų vardines sroves sumuokite. Rezervą rinkitės, jei variklio srovė artima modelio ribai arba ventiliatorius dažnai dirba maksimalia pakopa.
    Kada rinktis kitą sprendimą: 400 VAC trifaziam tinklui – STR-4 serija; su TK apsauga – STRS4; su nuotoliniu valdymu ir aliarmu – STRA4 ar STTA4; valdymui 0-10 VDC signalu – STVS4; vienfaziam varikliui – elektroninis EVS-1 ar transformatorinis vienfazis reguliatorius.

    Pliusai

    • Sinusinė išėjimo įtampa – tylus variklio darbas
    • 5 pakopos ir išjungimo padėtis
    • Nereguliuojamas 230 VAC išėjimas (2 A)
    • Metalinis IP54 korpusas
    • Paprastas montavimas be programavimo

    Minusai / ribojimai

    • Skirtas tik 3×230 VAC tinklui – 3×400 VAC tinkle naudokite STR-4
    • Nėra TK gnybtų, nuotolinio valdymo ir aliarmo išėjimo
    • Pakopinis (ne tolygus) reguliavimas – greitis parenkamas iš fiksuotų įtampų
    • Didelis svoris ir matmenys, palyginti su elektroniniais reguliatoriais
    • Tik naudojimui patalpose, darbo temperatūra iki +35 °C
    • Netinka EC ventiliatoriams ir dažnio keitikliu valdomiems varikliams

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus maitinimą.
    • Būtinai prijunkite apsauginį įžeminimą (PE).
    • Patikrinkite, ar variklis tinka įtampos reguliavimui ir ar jo vardinė srovė neviršija 10 A.
    • Prieš jungdami patikrinkite tinklo tipą: reguliatorius skirtas 3×230 VAC maitinimui.
    • Įrenginys sunkus – tvirtinkite prie laikančios sienos ar konstrukcijos tinkamomis tvirtinimo priemonėmis.
    • Skirtas tik naudojimui patalpose (-20…+35 °C, be kondensacijos); palikite erdvės aušinimui.

    Greitas pasirinkimo gidas

    10 A
    3×230 VAC
    5 pakopos
    Sinusinė įtampa
    IP54
    Tinka, kai reikia:
    • rankinio trifazio ventiliatoriaus valdymo iki 10 A 3×230 VAC tinkle;
    • tylaus variklio darbo be elektroninio ūžesio;
    • papildomo 230 VAC išėjimo sklendei ar indikacijai.
    Patikrinkite prieš naudojimą:
    • tinklo įtampą – reikia 3×230 VAC;
    • variklio vardinę srovę ir ar jis reguliuojamas įtampa;
    • vietą montavimui (21,21 kg, iki +35 °C).
    Svarbus priminimas: STR-3100L10 skirtas tik 3×230 VAC tinklui ir nevaldo EC ventiliatorių.

    DUK

    Ar tinka 3×400 VAC tinklui?
    Ne, 400 VAC tinklui rinkitės STR-4 seriją.
    Kodėl transformatorinis, o ne elektroninis?
    Išėjimo įtampa sinusinė, todėl variklis dirba tyliai ir mažu greičiu.
    Kokias įtampas gauna variklis?
    0, 80, 110, 140, 170 ir 230 VAC – priklausomai nuo rankenėlės padėties.
    Ar galima prijungti kelis ventiliatorius?
    Taip, jei tai to paties tipo varikliai ir jų bendra srovė neviršija 10 A.
    Kam skirtas L1 išėjimas?
    Nereguliuojamas 230 VAC / 2 A išėjimas – sklendės pavarai ar indikacijai, veikia kai reguliatorius įjungtas.

    Transformatorinis trifazio ventiliatoriaus variklio greičio reguliatorius | 10A | 3x230VAC | virštinkinis | IP54 | Sentera Controls | STR-3100L10

    Sentera STR-3100L10 – transformatorinis trifazio ventiliatoriaus greičio reguliatorius iki 10 A, 3×230 VAC, 5 pakopos (0-80-110-140-170-230 VAC), sinusinė išėjimo įtampa, nereguliuojamas 230 V išėjimas, IP54 metalinis korpusas.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
