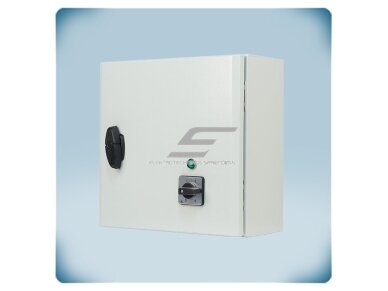

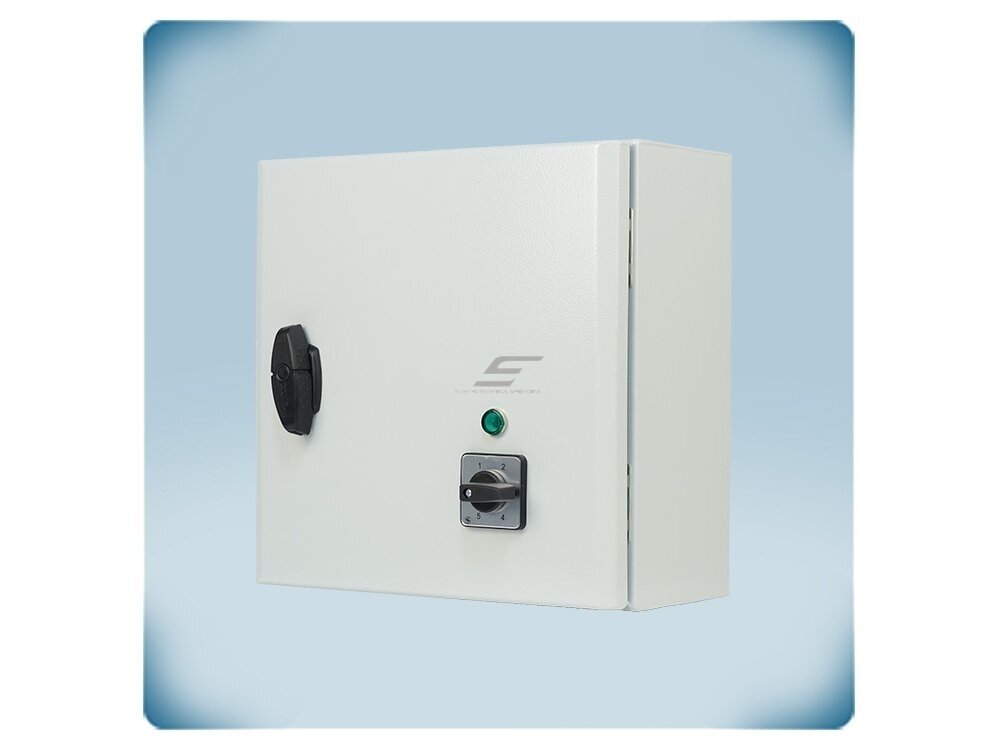

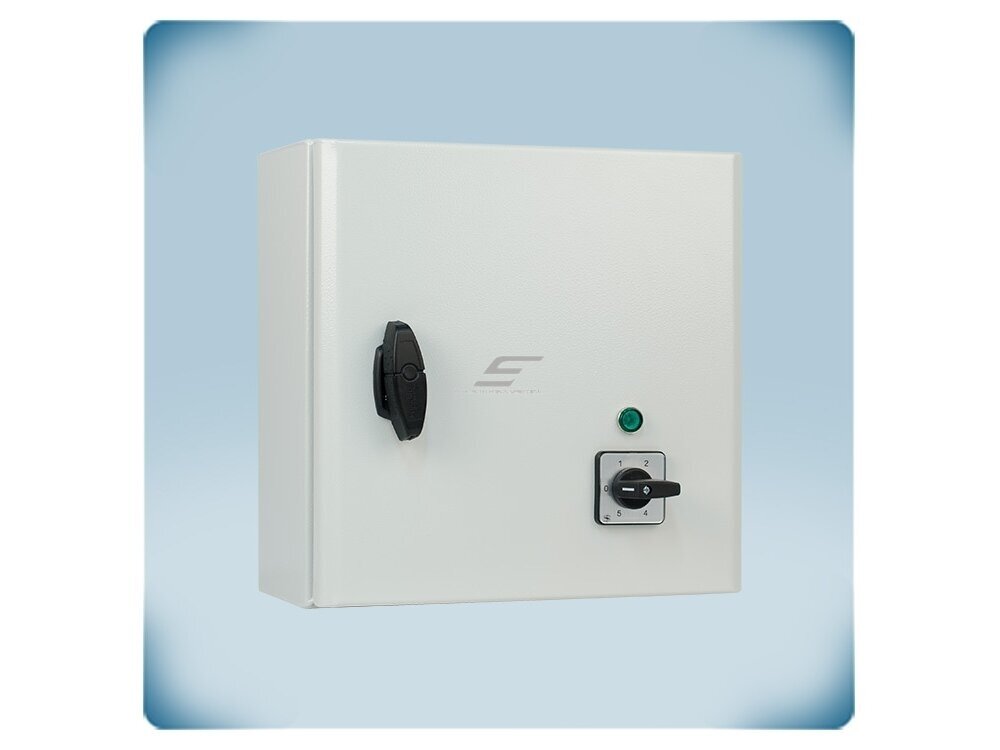

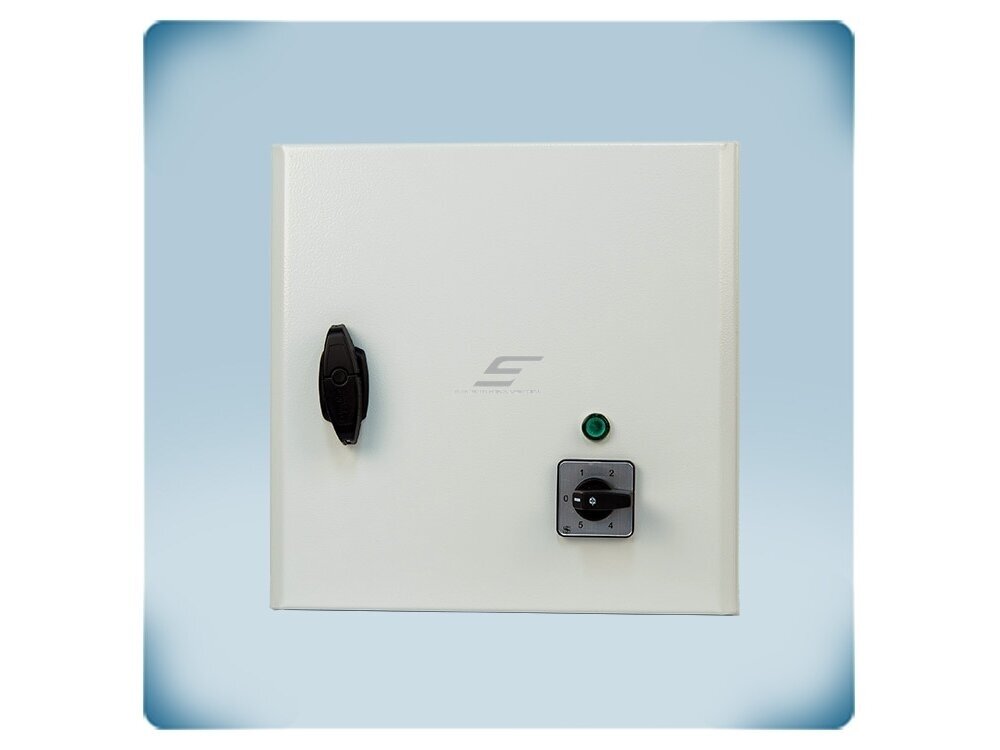

    Transformatorinis trifazio ventiliatoriaus variklio greičio reguliatorius | 14A | 400VAC | virštinkinis | IP54 | Sentera Controls | STR-4140L50

    Kodas: STR-4140L50
    Pasiteirauti apie prekę
    Kaina 987.17 € su PVM
    ( 815.84 € be PVM )
    1539.98 € Sutaupykite 552.81 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

    Transformatorinis trifazio ventiliatoriaus variklio greičio reguliatorius | 14A | 400VAC | virštinkinis | IP54 | Sentera Controls | STR-4140L50

    STR-4140L50 – Sentera Controls transformatorinis greičio reguliatorius trifaziams 400 VAC įtampa valdomiems ventiliatorių ir siurblių varikliams iki 14 A. Greitis keičiamas 5 pakopomis rankenėle, variklis gauna sinusinę įtampą.

    Pagrindinė mintis:
    Bazinis trifazio ventiliatoriaus valdymo sprendimas: autotransformatorius, 5 pakopų jungiklis ir nereguliuojamas 230 VAC išėjimas. Be elektronikos variklio grandinėje – tylu, paprasta, patikima.
    Kam skirtas STR-4140L50:
    Šis modelis skirtas didelės galios ventiliatoriams (iki 14 A) – pramoniniams ventiliatoriams gamybos cechuose, sandėliuose, ūkiniuose pastatuose ar didesnei ventiliatorių grupei.
    Maks. variklio srovė
    14 A
    Valdymas
    5 padėčių rotacinis jungiklis
    Maitinimas
    3×400 VAC + N, 50–60 Hz
    Apsauga
    IP54, virštinkinis montavimas

    Veikimo principas

    Reguliatorius montuojamas ant sienos. Maitinimas 3×400 VAC jungiamas į R, S, T ir N, variklis – į U, V, W, o nereguliuojamas 230 VAC išėjimas (L1) gali maitinti sklendės pavarą ar indikaciją.

    Reguliatoriaus pagrindas – autotransformatorius su keliomis atšakomis (pakopomis). Pasukus rankenėlę variklis perjungiamas į kitą atšaką, todėl išėjimo įtampa keičiasi pakopomis, o ne tolygiai. L40 versijos reguliuojamo išėjimo įtampos: 0 – 130 – 180 – 230 – 300 – 400 VAC; L50 versijos (14 A modelis) – 0 – 170 – 220 – 260 – 300 – 400 VAC (130 VAC atšaka yra, bet nepajungta). Padėtis 0 – variklis išjungtas.

    Išėjimo įtampa yra SINUSINĖ – be fazės pjaustymo, kaip elektroniniuose reguliatoriuose. Todėl variklis dirba tyliai net mažu greičiu, nekaista dėl aukštesniųjų harmonikų ir netrukdo kitai įrangai. Tai sprendimas varikliams, kurie valdomi elektroniniu reguliatoriumi ūžia ar zvimbia.

    Inžinieriaus pastaba: mažinant įtampą AC asinchroniniam varikliui didėja slydimas, todėl energijos sutaupoma mažiau nei su EC ventiliatoriumi ar dažnio keitikliu. Transformatorinio reguliatoriaus stiprybė – patikimumas, tylumas ir paprastumas, o ne maksimalus efektyvumas.

    Kuo naudingas STR-4140L50?
    Tylus ir ilgaamžis trifazio ventiliatoriaus ar siurblio greičio valdymas be programavimo – sumontavote, pasirinkote pakopą ir viskas veikia.

    Techninės specifikacijos

    Prekės tipas Transformatorinis trifazio ventiliatoriaus variklio greičio reguliatorius
    Gamintojas / kodas Sentera Controls / STR-4140L50
    Serija STR-4 (1,5 / 2,5 / 4 / 6 / 8 / 11 / 14 A)
    Maitinimo įtampa 3×400 VAC, 50–60 Hz, su neutrale (R, S, T, N)
    Maks. variklio srovė 14 A
    Reguliuojamas išėjimas (U, V, W) 0 – 170 – 220 – 260 – 300 – 400 VAC; 130 VAC atšaka yra, bet gamykliškai nepajungta (kitas įtampas galima pasirinkti keičiant laidų pajungimą), sinusinė įtampa
    Nereguliuojamas išėjimas (L1) 230 VAC, 2 A, 50–60 Hz (visose padėtyse 1–5)
    Valdymas 5 padėčių rotacinis jungiklis su išjungimo padėtimi
    Indikacija Mėlynas LED – įrenginys įjungtas
    Korpusas Metalinis, miltelinis dažymas RAL 7035
    Apsaugos klasė IP54 (EN 60529), tik naudojimui patalpose
    Darbo aplinka -20…+35 °C, 5–95 % rH be kondensacijos
    Matmenys A 400 / B 430 / C 235 / D 355 / E 355 mm (raidžių reikšmės – pagal techninio lapo brėžinį)
    Pakuotė (I × P × A) 450×410×250 mm
    Svoris 43 kg (neto)
    Atitiktis LVD 2014/35/ES, EMC 2014/30/ES (EN 61326), WEEE 2012/19/ES, RoHS 2011/65/ES

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • 5 greičio pakopos – rankenėle parenkama viena iš penkių įtampų arba išjungimas.
    • Sinusinė išėjimo įtampa – tylus variklio darbas, tinka ir varikliams, kurie su elektroniniu reguliatoriumi ūžia.
    • Nereguliuojamas 230 VAC išėjimas (2 A) – sklendės pavarai, vožtuvui ar indikacinei lemputei.
    • Mėlynas LED – matoma, kad reguliatorius įjungtas.

    Kur naudojamas?

    • Trifaziai 400 V ventiliatoriai ir siurbliai
    • Gamybos cechai, sandėliai, dirbtuvės
    • Žemės ūkio pastatų vėdinimas
    • Stoginiai, kanaliniai, ašiniai trifaziai ventiliatoriai

    Naudojimas pagal poreikį

    Elektrikui.
    Standartiniai gnybtai R, S, T, N, U, V, W, L1, PE – greitas prijungimas.
    Ventiliacijos montuotojui.
    Pakopos parenkamos vietoje, nereikia jokio derinimo.
    Objekto savininkui.
    Paprastas valdymas rankenėle, tylus darbas, ilgas tarnavimo laikas.

    Pritaikymo gidas: kaip naudojamas praktikoje

    Tipiniai STR-4140L50 pritaikymai:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Gamybos cechas Trifazis ištraukimo ventiliatorius → U, V, W Greitis parenkamas pagal apkrovą ir sezoną Patikrinkite, ar variklis tinka įtampos reguliavimui
    Ventiliatorius su sklende Sklendės pavara 230 VAC → L1 Sklendė maitinama kartu su ventiliatoriumi L1 apkrova – iki 2 A
    Triukšmui jautri aplinka Variklis, ūžiantis su elektroniniu reguliatoriumi Tylus darbas visomis pakopomis Pakopą rinkitės pagal reikiamą oro kiekį
    Keli ventiliatoriai To paties tipo trifaziai varikliai lygiagrečiai → U, V, W Visi keičia greitį kartu Vardinių srovių suma ≤ 14 A

    Kaip parinkti reguliatoriaus srovę

    Variklio(-ių) vardinė srovė Rekomenduojamas modelis
    iki 1,5 A STR-4-15L40 (1,5 A)
    1,5–2,5 A STR-4-25L40 (2,5 A)
    2,5–4 A STR-4-40L40 (4 A)
    4–6 A STR-4-60L40 (6 A)
    6–8 A STR-4-80L40 (8 A)
    8–11 A STR-4110L40 (11 A)
    11–14 A STR-4140L50 (14 A) ← šis modelis
    Taisyklė: reguliatoriaus maks. srovė ≥ variklio vardinė srovė (žr. variklio lentelę). Jungiant kelis ventiliatorius – to paties tipo variklius, jų vardines sroves sumuokite. Rezervą rinkitės, jei variklio srovė artima modelio ribai arba ventiliatorius dažnai dirba maksimalia pakopa.
    Kada rinktis kitą sprendimą: varikliui su TK kontaktais – STRS4; su nuotoliniu įjungimu (NO/NC) ir aliarmu – STRA4 ar STTA4; valdymui 0-10 VDC signalu – STVS4; dviem greičiams diena/naktis – SC2A4 ar ST2R4 su laikmačiu; montavimui skyde – ATR-4 autotransformatorius; 3×230 VAC tinklui – STR-3.

    Pliusai

    • Sinusinė išėjimo įtampa – tylus variklis
    • 5 pakopos ir išjungimo padėtis
    • Nereguliuojamas 230 VAC išėjimas (2 A)
    • Metalinis IP54 korpusas
    • Be programavimo

    Minusai / ribojimai

    • Nėra TK gnybtų – tam rinkitės STRS4
    • Nėra nuotolinio valdymo ir aliarmo išėjimo
    • Pakopinis (ne tolygus) reguliavimas – greitis parenkamas iš fiksuotų įtampų
    • Didelis svoris ir matmenys, palyginti su elektroniniais reguliatoriais
    • Tik naudojimui patalpose, darbo temperatūra iki +35 °C
    • Netinka EC ventiliatoriams ir dažnio keitikliu valdomiems varikliams

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus maitinimą.
    • Būtinai prijunkite apsauginį įžeminimą (PE).
    • Patikrinkite, ar variklis tinka įtampos reguliavimui ir ar jo vardinė srovė neviršija 14 A.
    • Prijunkite neutralę (N) pagal techninio lapo schemą (maitinimas 3×400 VAC + N).
    • Įrenginys sunkus – tvirtinkite prie laikančios sienos ar konstrukcijos tinkamomis tvirtinimo priemonėmis.
    • Skirtas tik naudojimui patalpose (-20…+35 °C, be kondensacijos); palikite erdvės aušinimui.

    Greitas pasirinkimo gidas

    14 A
    3×400 VAC
    5 pakopos
    Sinusinė įtampa
    IP54
    Tinka, kai reikia:
    • rankinio trifazio ventiliatoriaus ar siurblio valdymo iki 14 A;
    • tylaus variklio darbo be elektroninio ūžesio;
    • papildomo 230 VAC išėjimo sklendei.
    Patikrinkite prieš naudojimą:
    • variklio vardinę srovę ir ar jis reguliuojamas įtampa;
    • ar variklis turi TK kontaktus – tada rinkitės STRS4;
    • montavimo vietą (43 kg, iki +35 °C).
    Svarbus priminimas: STR-4140L50 nepakeičia dažnio keitiklio ir nevaldo EC ventiliatorių.

    DUK

    Kokias įtampas gauna variklis?
    0, 170, 220, 260, 300 ir 400 VAC (L50 versija).
    Kodėl transformatorinis?
    Sinusinė įtampa – variklis dirba tyliai ir nekaista dėl harmonikų.
    Ar galima prijungti kelis ventiliatorius?
    Taip, to paties tipo variklius, jei jų bendra srovė neviršija 14 A.
    Ar yra variklio perkaitimo apsauga?
    Ne, TK gnybtai yra STRS4, STRA4, STTA4 serijose.
    Ar tinka 3×230 VAC tinklui?
    Ne, tam skirta STR-3 serija.

    Transformatorinis trifazio ventiliatoriaus variklio greičio reguliatorius | 14A | 400VAC | virštinkinis | IP54 | Sentera Controls | STR-4140L50

    Sentera STR-4140L50 – transformatorinis trifazio ventiliatoriaus greičio reguliatorius iki 14 A, 3×400 VAC, 5 pakopos (0-170-220-260-300-400 VAC), sinusinė išėjimo įtampa, nereguliuojamas 230 V išėjimas, IP54.
