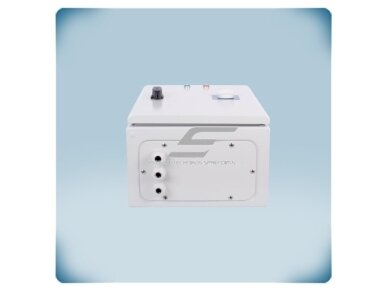

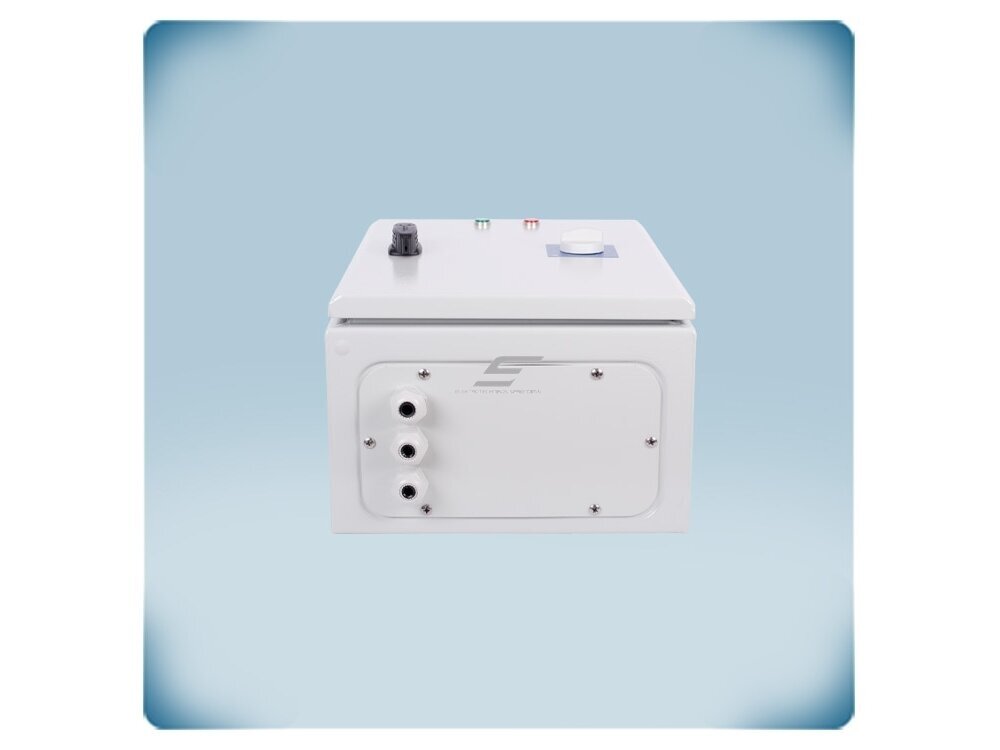

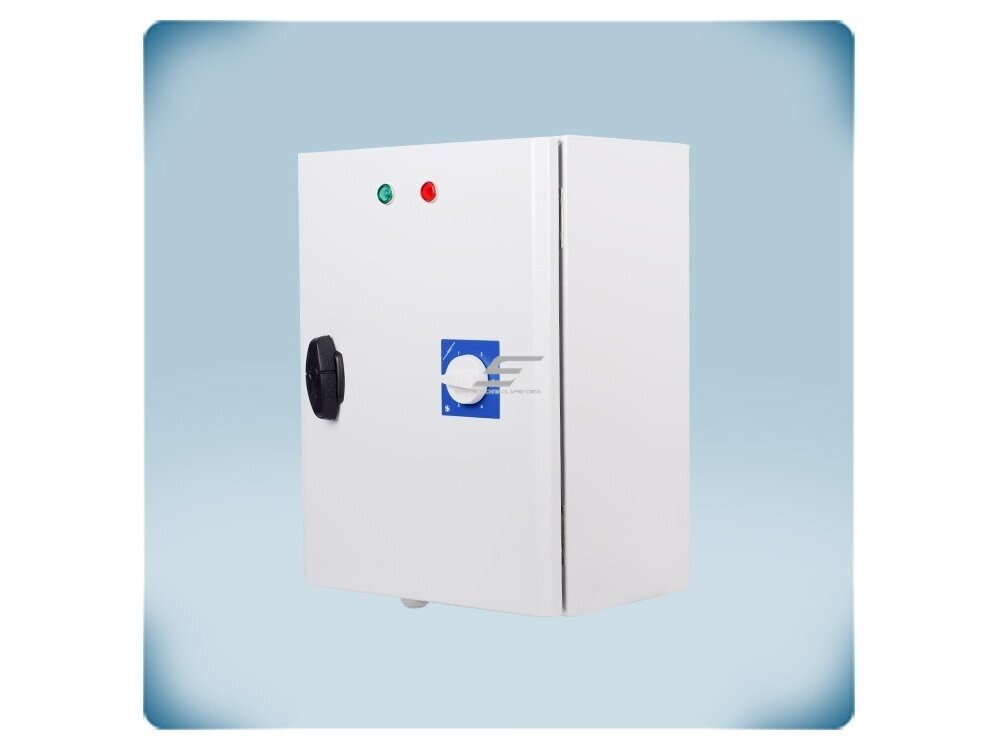

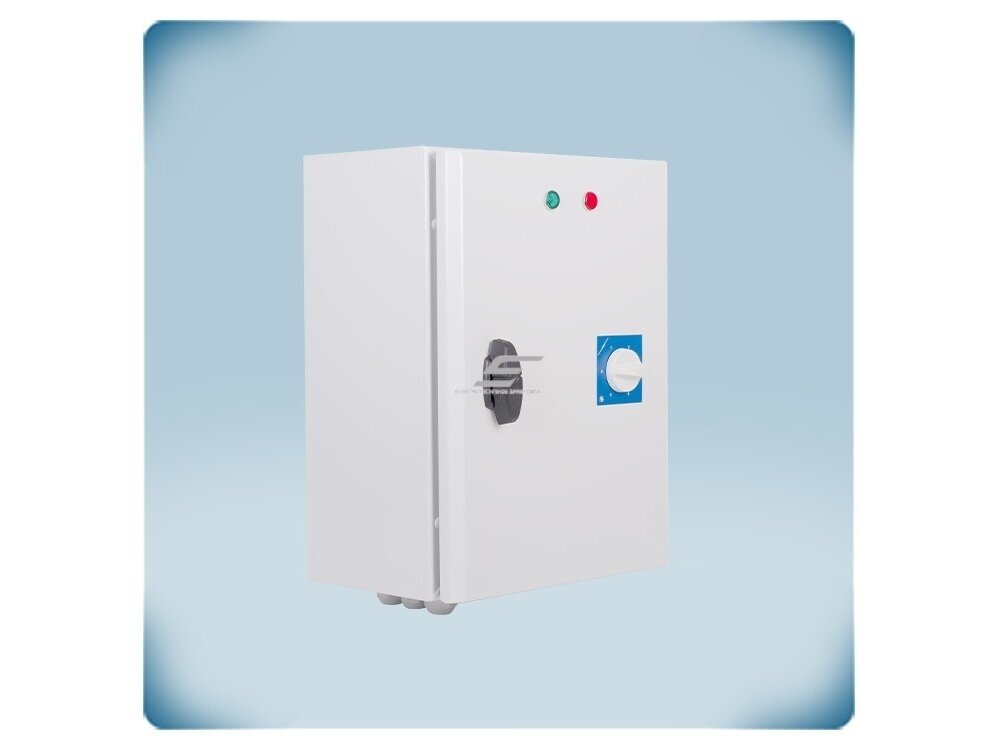

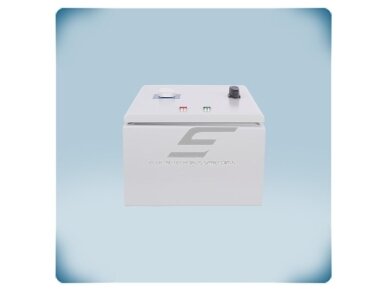

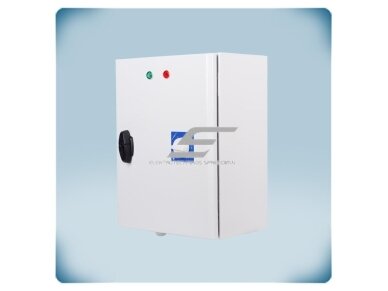

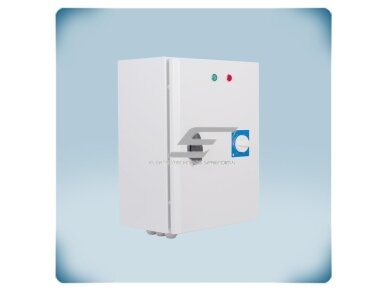

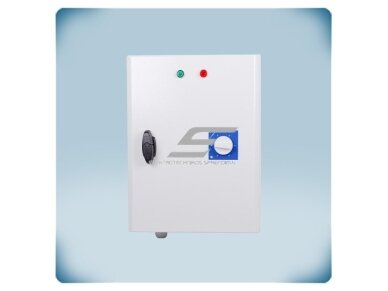

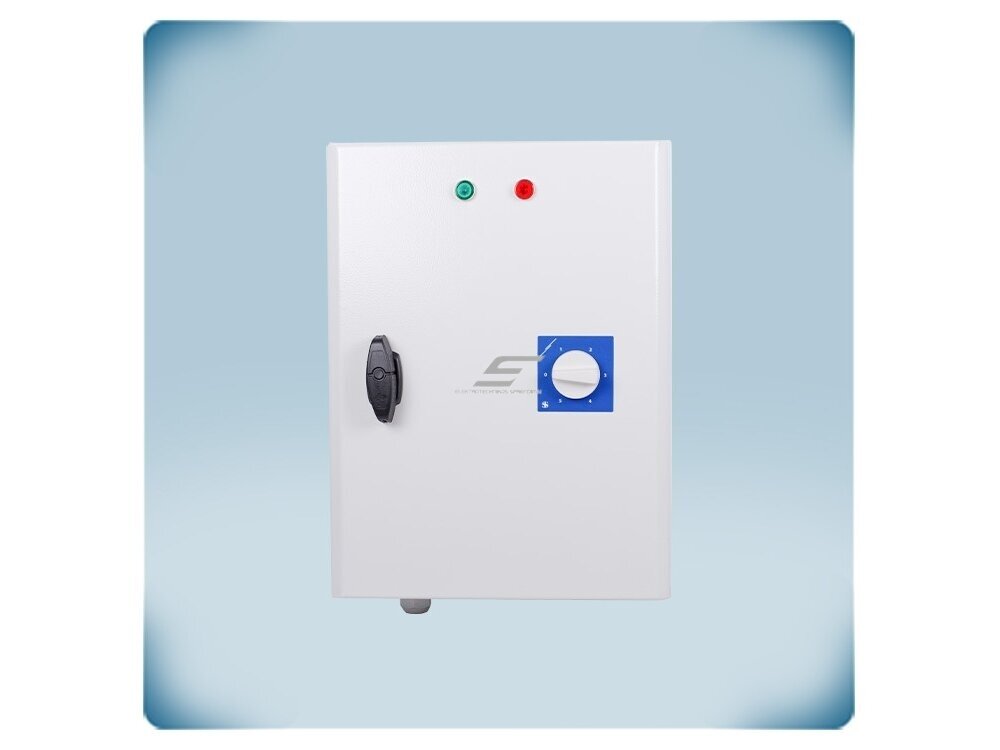

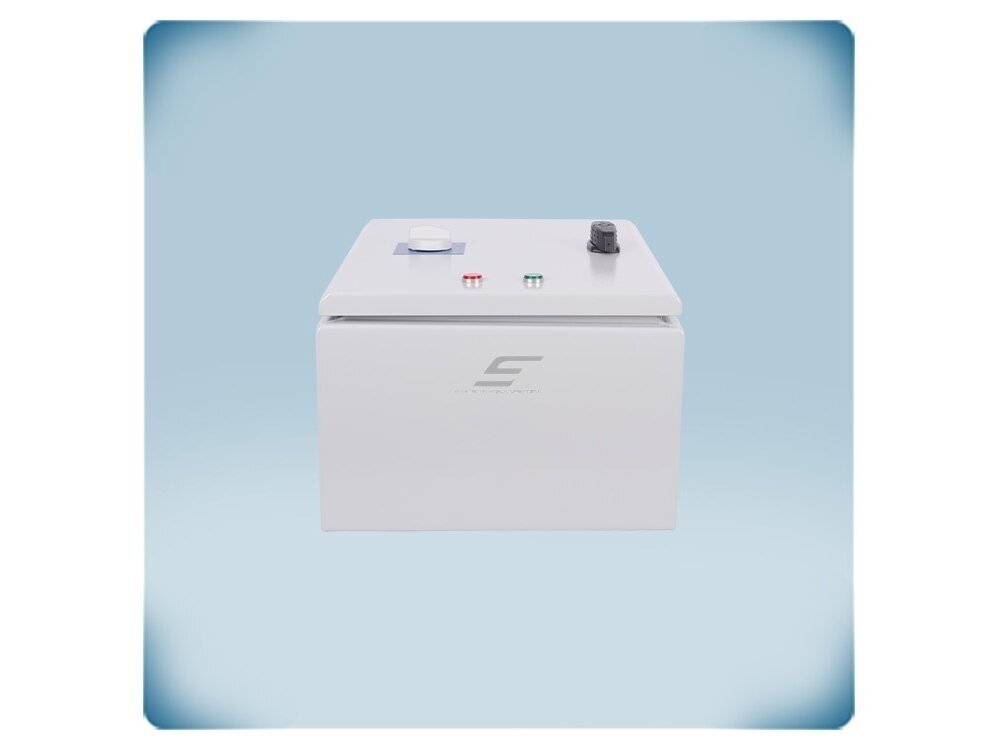

    Transformatorinis trifazio ventiliatoriaus variklio greičio reguliatorius su nuotoliniu įjungimu | TK | NO/NC | 6A | 400VAC | virštinkinis | IP54 | Sentera Controls | STRA4-60L40

    Kodas: STRA4-60L40
    Pasiteirauti apie prekę
    Kaina 531.00 € su PVM
    ( 438.84 € be PVM )
    828.35 € Sutaupykite 297.35 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

    Transformatorinis trifazio ventiliatoriaus variklio greičio reguliatorius su nuotoliniu įjungimu | TK | NO/NC | 6A | 400VAC | virštinkinis | IP54 | Sentera Controls | STRA4-60L40

    STRA4-60L40 – Sentera Controls transformatorinis greičio reguliatorius trifaziams 400 VAC varikliams iki 6 A su TK gnybtais, NO/NC nuotolinio įjungimo / išjungimo kontaktais ir 230 VAC aliarmo išėjimu. 5 pakopos, sinusinė išėjimo įtampa.

    Pagrindinė mintis:
    Reguliatorius automatizuotam objektui: ventiliatorių įjungia ar išjungia termostatas, laikmatis, priešgaisrinė ar BMS sistema per NO arba NC kontaktą, variklį saugo TK grandinė, o gedimas perduodamas 230 VAC aliarmo signalu.
    Kam skirtas STRA4-60L40:
    Šis modelis skirtas galingesniems ventiliatoriams (iki 6 A) – stoginiams ar kanaliniams ventiliatoriams sandėliuose, dirbtuvėse, salėse arba ventiliatorių grupei.
    Maks. variklio srovė
    6 A
    Nuotolinis valdymas
    NO / NC kontaktai
    Apsauga ir aliarmas
    TK, aliarmas 230 VAC / 1 A
    Maitinimas / apsauga
    3×400 VAC + N; IP54

    Veikimo principas

    Reguliatorius montuojamas ant sienos. Maitinimas 3×400 VAC jungiamas į R, S, T ir N, variklis – į U, V, W, termokontaktai – į TK, išorinis įjungimo signalas – į NO arba NC gnybtus, aliarmo indikacija – į AL ir N.

    Reguliatoriaus pagrindas – autotransformatorius su keliomis atšakomis (pakopomis). Pasukus rankenėlę variklis perjungiamas į kitą atšaką, todėl išėjimo įtampa keičiasi pakopomis, o ne tolygiai. L40 versijos reguliuojamo išėjimo įtampos: 0 – 130 – 180 – 230 – 300 – 400 VAC; L50 versijos (14 A modelis) – 0 – 170 – 220 – 260 – 300 – 400 VAC (130 VAC atšaka yra, bet nepajungta). Padėtis 0 – variklis išjungtas.

    Išėjimo įtampa yra SINUSINĖ – be fazės pjaustymo, kaip elektroniniuose reguliatoriuose. Todėl variklis dirba tyliai net mažu greičiu, nekaista dėl aukštesniųjų harmonikų ir netrukdo kitai įrangai. Tai sprendimas varikliams, kurie valdomi elektroniniu reguliatoriumi ūžia ar zvimbia.

    Greitis parenkamas rankenėle, o įjungimą / išjungimą gali valdyti išorinis įrenginys: normaliai atviras (NO) arba normaliai uždaras (NC) sausasis kontaktas. Suveikus variklio šiluminei apsaugai, aliarmo išėjime atsiranda 230 VAC (iki 1 A) signalas lemputei, sirenai ar BMS įėjimui. Inžinieriaus pastaba: mažinant įtampą AC asinchroniniam varikliui didėja slydimas, todėl energijos sutaupoma mažiau nei su EC ventiliatoriumi ar dažnio keitikliu. Transformatorinio reguliatoriaus stiprybė – patikimumas, tylumas ir paprastumas, o ne maksimalus efektyvumas.

    Kuo naudingas STRA4-60L40?
    Viename korpuse – tylus pakopinis greičio valdymas, variklio TK apsauga, nuotolinis įjungimas termostatu ar automatika ir aliarmo išėjimas, todėl nereikia papildomų relių ir kontaktorių.

    Techninės specifikacijos

    Prekės tipas Transformatorinis trifazio ventiliatoriaus variklio greičio reguliatorius su nuotoliniu įjungimu
    Gamintojas / kodas Sentera Controls / STRA4-60L40
    Serija STRA4 (1,5 / 2,5 / 4 / 6 / 8 / 11 / 14 A)
    Maitinimo įtampa 3×400 VAC, 50–60 Hz, su neutrale (R, S, T, N)
    Maks. variklio srovė 6 A
    Reguliuojamas išėjimas (U, V, W) 0 – 130 – 180 – 230 – 300 – 400 VAC (padėtys 0–5), sinusinė įtampa
    Nereguliuojamas išėjimas (L1) 230 VAC, 2 A, 50–60 Hz
    Aliarmo išėjimas (AL, N) 230 VAC, 1 A
    Variklio apsauga TK gnybtai variklio termokontaktams
    Nuotolinis įjungimas / išjungimas NO (normaliai atviras) ir NC (normaliai uždaras) kontaktų įėjimai
    Valdymas 5 padėčių rotacinis jungiklis su išjungimo padėtimi
    Indikacija Mėlynas LED – įrenginys įjungtas
    Korpusas Metalinis, miltelinis dažymas RAL 7035
    Apsaugos klasė IP54 (EN 60529), tik naudojimui patalpose
    Darbo aplinka -20…+35 °C, 5–95 % rH be kondensacijos
    Matmenys A 300 / B 425 / C 235 / D 255 / E 355 mm (raidžių reikšmės – pagal techninio lapo brėžinį)
    Pakuotė (I × P × A) 430×310×255 mm
    Svoris 21,66 kg (neto)
    Atitiktis LVD 2014/35/ES, EMC 2014/30/ES (EN 61326), WEEE 2012/19/ES, RoHS 2011/65/ES

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • NO / NC įėjimai – ventiliatorių įjungia termostatas, laikmatis, judesio daviklis ar BMS.
    • TK gnybtai – variklio termokontaktų prijungimas – apsauga nuo perkaitimo.
    • Aliarmo išėjimas 230 VAC / 1 A – gedimo signalas lemputei, sirenai ar automatikai.
    • 5 greičio pakopos – darbo greitis nustatomas rankenėle.
    • Sinusinė išėjimo įtampa – tylus variklio darbas.
    • Nereguliuojamas 230 VAC išėjimas (2 A) – sklendės pavarai ar vožtuvui.

    Kur naudojamas?

    • Automatizuotos vėdinimo sistemos su termostatu ar laikmačiu
    • Gamybos ir sandėliavimo pastatai
    • Objektai, kur reikalingas gedimo signalas operatoriui
    • Žemės ūkio pastatų vėdinimas

    Naudojimas pagal poreikį

    Elektrikui.
    TK, aliarmo ir nuotolinio valdymo grandinės prijungiamos tiesiai prie reguliatoriaus gnybtų.
    Automatikos integratoriui.
    NO / NC įėjimai ir 230 VAC aliarmas leidžia susieti reguliatorių su BMS, termostatu ar priešgaisrine sistema.
    Objekto savininkui.
    Ventiliacija įsijungia tada, kai reikia, o apie gedimą pranešama iškart.

    Pritaikymo gidas: kaip naudojamas praktikoje

    Tipiniai STRA4-60L40 pritaikymai:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Sandėlis, dirbtuvės Termostato kontaktas → NO įėjimas Ventiliatorius įsijungia pakilus temperatūrai Darbo greitį parinkite rankenėle
    Objektas su priešgaisrine sistema Priešgaisrinės sistemos NC kontaktas → NC įėjimas Nutrūkus grandinei ventiliatorius išjungiamas NC grandinės logiką suderinkite su projektu
    Operatorinė, BMS AL, N → signalinė lemputė ar BMS įėjimas Apie variklio perkaitimą pranešama iškart Aliarmo išėjimo apkrova – iki 1 A
    Ventiliatorius su termokontaktais Variklio TK → TK gnybtai Variklis apsaugotas nuo perkaitimo TK grandinę junkite pagal instrukcijos schemą
    Ventiliatorius su sklende Sklendės pavara 230 VAC → L1 Sklendė atsidaro kartu su ventiliatoriumi L1 apkrova – iki 2 A

    Kaip parinkti reguliatoriaus srovę

    Variklio(-ių) vardinė srovė Rekomenduojamas modelis
    iki 1,5 A STRA4-15L40 (1,5 A)
    1,5–2,5 A STRA4-25L40 (2,5 A)
    2,5–4 A STRA4-40L40 (4 A)
    4–6 A STRA4-60L40 (6 A) ← šis modelis
    6–8 A STRA4-80L40 (8 A)
    8–11 A STRA4110L40 (11 A)
    11–14 A STRA4140L50 (14 A)
    Taisyklė: reguliatoriaus maks. srovė ≥ variklio vardinė srovė (žr. variklio lentelę). Jungiant kelis ventiliatorius – to paties tipo variklius, jų vardines sroves sumuokite. Rezervą rinkitės, jei variklio srovė artima modelio ribai arba ventiliatorius dažnai dirba maksimalia pakopa.
    Kada rinktis kitą sprendimą: paprastesniam valdymui – STR-4 ar STRS4 (su TK); su šiluminės apsaugos nustatymu – STTA4; valdymui 0-10 VDC signalu – STVS4; dviem greičiams – SC2A4 ar ST2R4 su laikmačiu.

    Pliusai

    • NO / NC nuotolinio valdymo įėjimai
    • TK gnybtai variklio apsaugai
    • Aliarmo išėjimas 230 VAC / 1 A
    • Sinusinė išėjimo įtampa
    • Nereguliuojamas 230 VAC išėjimas (2 A)
    • Metalinis IP54 korpusas

    Minusai / ribojimai

    • Greitis nustatomas tik rankenėle – analoginio 0-10 VDC įėjimo nėra (tam STVS4)
    • Pakopinis (ne tolygus) reguliavimas – greitis parenkamas iš fiksuotų įtampų
    • Didelis svoris ir matmenys, palyginti su elektroniniais reguliatoriais
    • Tik naudojimui patalpose, darbo temperatūra iki +35 °C
    • Netinka EC ventiliatoriams ir dažnio keitikliu valdomiems varikliams

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus maitinimą.
    • Būtinai prijunkite apsauginį įžeminimą (PE).
    • Patikrinkite, ar variklis tinka įtampos reguliavimui ir ar jo vardinė srovė neviršija 6 A.
    • Maitinimui reikalinga neutralė (N).
    • Į NO / NC įėjimus junkite tik sausuosius (beįtampius) kontaktus pagal instrukcijos schemą.
    • Įrenginys sunkus – tvirtinkite prie laikančios sienos ar konstrukcijos tinkamomis tvirtinimo priemonėmis.
    • Skirtas tik naudojimui patalpose (-20…+35 °C, be kondensacijos); palikite erdvės aušinimui.

    Greitas pasirinkimo gidas

    6 A
    3×400 VAC
    TK
    NO/NC
    Aliarmas 230 VAC
    IP54
    Tinka, kai reikia:
    • trifazio ventiliatoriaus iki 6 A su įjungimu nuo termostato, laikmačio ar BMS;
    • objektų, kur reikia gedimo signalo;
    • variklių su termokontaktais.
    Patikrinkite prieš naudojimą:
    • variklio vardinę srovę ir ar jis reguliuojamas įtampa;
    • išorinio valdymo kontakto tipą (NO ar NC);
    • montavimo vietą (21,66 kg, iki +35 °C).
    Svarbus priminimas: STRA4-60L40 greitį keičia pakopomis rankenėle; nuotoliniu kontaktu valdomas tik įjungimas / išjungimas.

    DUK

    Ką reiškia NO / NC?
    NO – normaliai atviras kontaktas (užsidarius įjungia), NC – normaliai uždaras (atsidarius išjungia). Galima naudoti termostatą, laikmatį, BMS relę.
    Kam skirtas aliarmo išėjimas?
    Jame atsiranda 230 VAC (iki 1 A) signalas – lemputei, sirenai ar automatikai.
    Ar galima keisti greitį nuotoliniu būdu?
    Ne, greitis parenkamas rankenėle; analoginiam valdymui skirta STVS4 serija.
    Kokias įtampas gauna variklis?
    0, 130, 180, 230, 300 ir 400 VAC.
    Kuo skiriasi nuo STRS4?
    STRA4 papildomai turi NO / NC nuotolinio valdymo įėjimus ir aliarmo išėjimą.

    Transformatorinis trifazio ventiliatoriaus variklio greičio reguliatorius su nuotoliniu įjungimu | TK | NO/NC | 6A | 400VAC | virštinkinis | IP54 | Sentera Controls | STRA4-60L40

    Sentera STRA4-60L40 – transformatorinis trifazio ventiliatoriaus greičio reguliatorius iki 6 A, 3×400 VAC, TK gnybtai, NO/NC nuotolinis įjungimas, aliarmo išėjimas 230 VAC, 5 pakopos, sinusinė įtampa, IP54.
