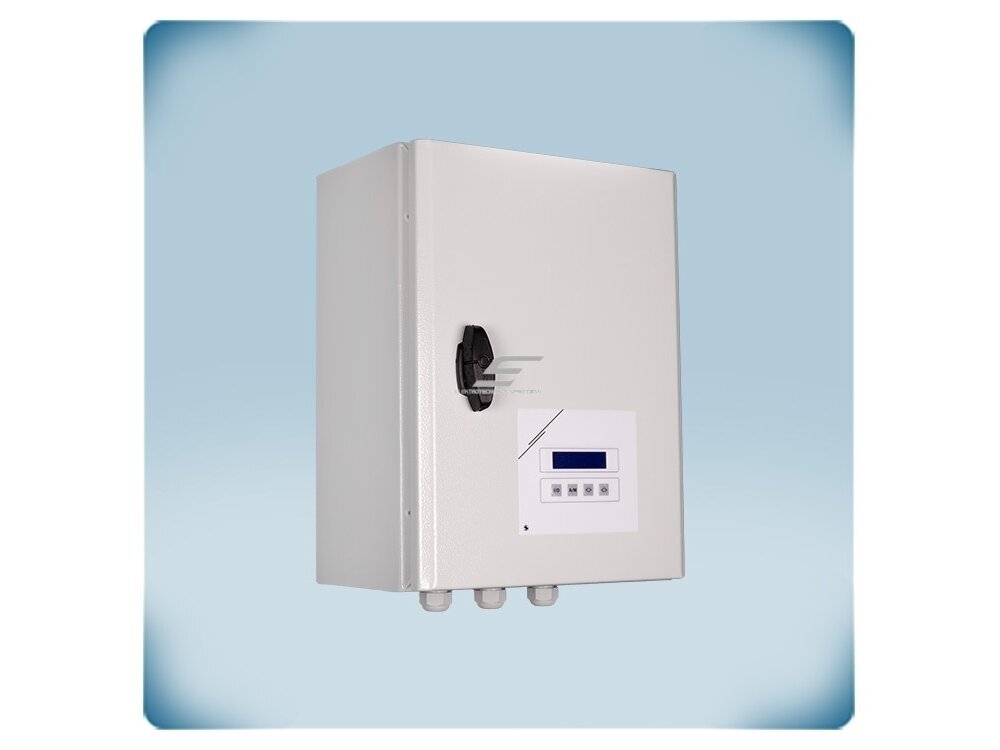

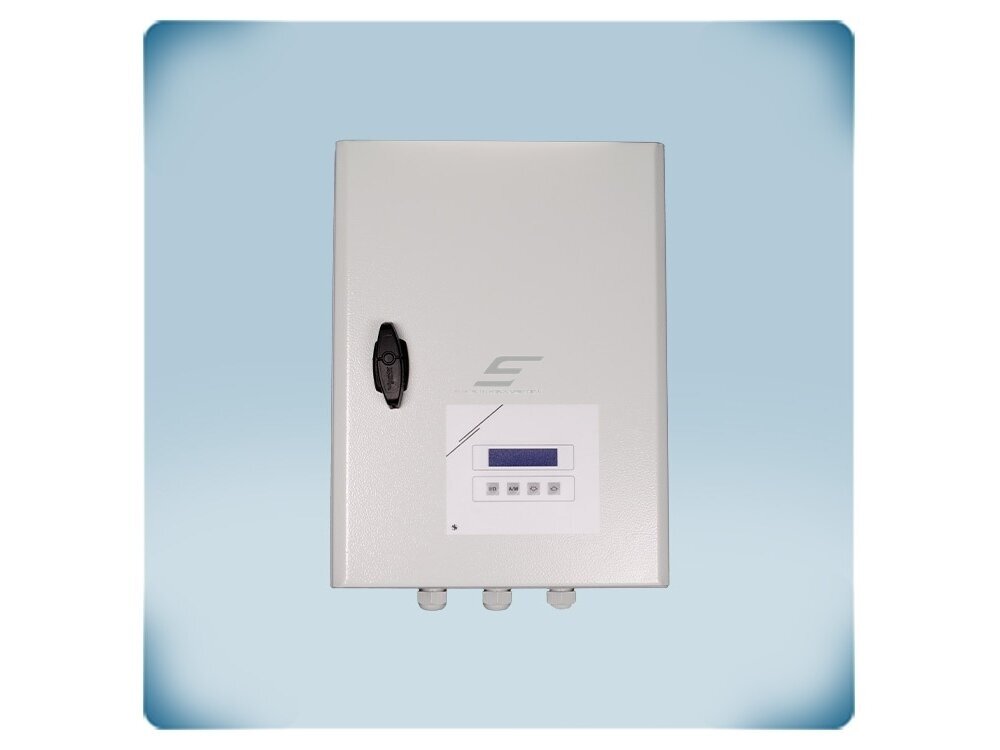

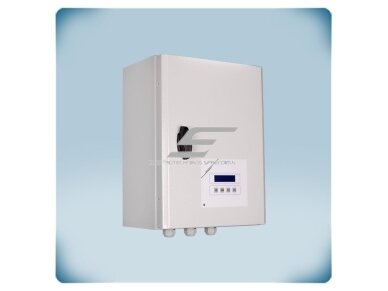

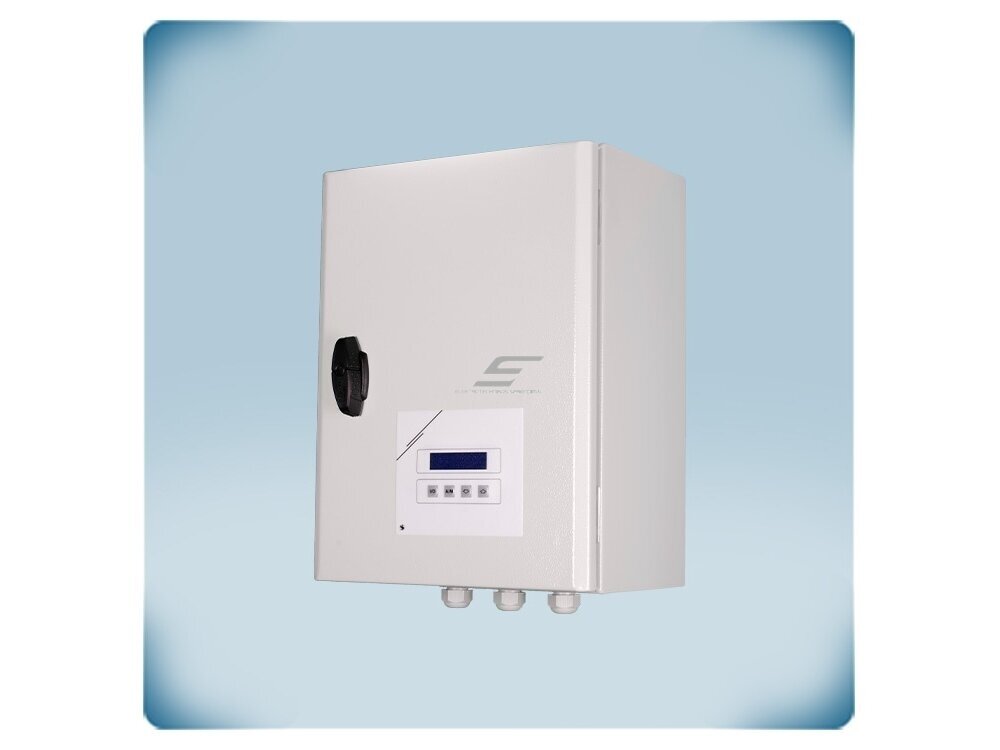

    Transformatorinis trifazio ventiliatoriaus variklio greičio reguliatorius su laikmačiu | TK | 4A | 400VAC | virštinkinis | IP54 | Sentera Controls | ST2R4-40L55

    Kodas: ST2R4-40L55
    Pasiteirauti apie prekę
    Kaina 658.13 € su PVM
    ( 543.91 € be PVM )
    1026.69 € Sutaupykite 368.56 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

    Transformatorinis trifazio ventiliatoriaus variklio greičio reguliatorius su laikmačiu | TK | 4A | 400VAC | virštinkinis | IP54 | Sentera Controls | ST2R4-40L55

    ST2R4-40L55 – Sentera Controls dviejų greičių transformatorinis reguliatorius trifaziams 400 VAC ventiliatorių varikliams iki 4 A su įmontuotu programuojamu laikmačiu (diena / naktis, savaitės programa), LCD ekranu, TK gnybtais ir aliarmo išėjimu.

    Pagrindinė mintis:
    Savarankiškas vėdinimo valdymas be išorinio laikrodžio ar valdiklio: aukštas ir žemas greitis parenkami iš 8 įtampų, o kada kuriuo dirbti – nusprendžia įmontuotas savaitės laikmatis.
    Kam skirtas ST2R4-40L55:
    Šis modelis skirtas galingesniems ventiliatoriams (iki 4 A) – stoginiams ar kanaliniams ventiliatoriams sandėliuose, dirbtuvėse, salėse arba ventiliatorių grupei.
    Maks. variklio srovė
    4 A
    Valdymas
    LCD, klaviatūra, savaitės laikmatis
    Signalai
    TK, aliarmas 230 VAC, CC/OC
    Maitinimas / apsauga
    3×400 VAC + N; IP54

    Veikimo principas

    Reguliatorius montuojamas ant sienos. Maitinimas 3×400 VAC jungiamas į R, S, T ir N, variklis – į U, V, W, termokontaktai – į TK, aliarmo indikacija – į AL ir N, o termostatas ar apsaugos nuo užšalimo kontaktas – į CC (normaliai uždaras) arba OC (normaliai atviras).

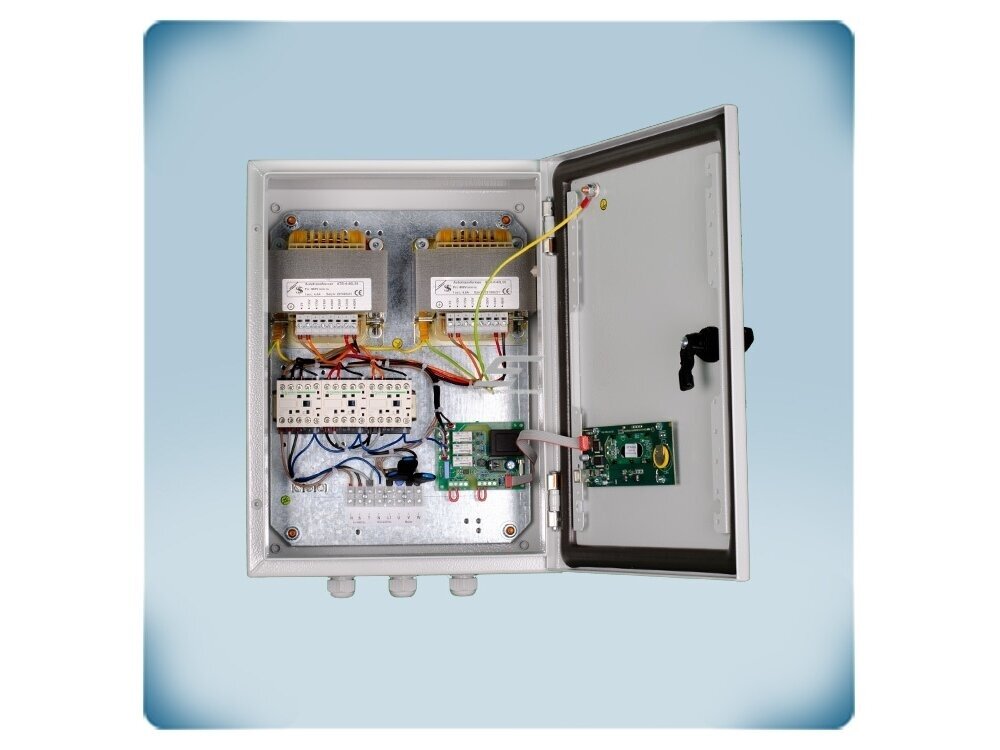

    Reguliatoriaus pagrindas – autotransformatorius. Aukštam ir žemam greičiui priskiriama viena iš įtampų: 0, 130, 170, 210, 250, 290, 330 arba 400 VAC. Reguliavimas pakopinis, ne tolygus.

    Išėjimo įtampa yra SINUSINĖ – be fazės pjaustymo, kaip elektroniniuose reguliatoriuose. Todėl variklis dirba tyliai net mažu greičiu, nekaista dėl aukštesniųjų harmonikų ir netrukdo kitai įrangai. Tai sprendimas varikliams, kurie valdomi elektroniniu reguliatoriumi ūžia ar zvimbia.

    Greičiai perjungiami rankiniu būdu klaviatūra arba automatiškai pagal programuojamą dienos / savaitės laikmatį. Meniu daugiakalbis, parametrus galima nuskaityti ir keisti kompiuteriu per USB nemokama 3SMUsb programa (3SM Center). Inžinieriaus pastaba: mažinant įtampą AC asinchroniniam varikliui didėja slydimas, todėl energijos sutaupoma mažiau nei su EC ventiliatoriumi ar dažnio keitikliu. Transformatorinio reguliatoriaus stiprybė – patikimumas, tylumas ir paprastumas, o ne maksimalus efektyvumas.

    Kuo naudingas ST2R4-40L55?
    Visas vėdinimo režimas – greičiai, savaitės grafikas, variklio apsauga ir aliarmas – viename IP54 įrenginyje, be atskiro laikrodžio ar valdiklio.

    Techninės specifikacijos

    Prekės tipas Dviejų greičių transformatorinis trifazio ventiliatoriaus reguliatorius su laikmačiu
    Gamintojas / kodas Sentera Controls / ST2R4-40L55
    Serija ST2R4 (1,5 / 2,5 / 4 / 6 / 8 / 11 A)
    Maitinimo įtampa 3×400 VAC, 50–60 Hz, su neutrale (R, S, T, N)
    Maks. variklio srovė 4 A
    Reguliuojamas išėjimas (U, V, W) 2 greičiai, parenkami iš 0 / 130 / 170 / 210 / 250 / 290 / 330 / 400 VAC; sinusinė įtampa
    Laikmatis Programuojamas, dienos / nakties ir savaitės funkcijos
    Valdymas LCD ekranas ir klaviatūra, daugiakalbis meniu
    Ryšys su kompiuteriu USB, 3SMUsb programa (3SM Center)
    Nereguliuojamas išėjimas (L1, N) 230 VAC, 2 A
    Aliarmo išėjimas (AL, N) 230 VAC (variklio perkaitimas)
    Variklio apsauga TK gnybtai variklio termokontaktams
    Paleidimo / sustabdymo įėjimai CC (normaliai uždaras) ir OC (normaliai atviras) – termostatui, apsaugai nuo užšalimo ir pan.
    Korpusas Plieno lakštas, poliesterio miltelinis dažymas RAL 7035
    Apsaugos klasė IP54 (EN 60529), tik naudojimui patalpose
    Darbo aplinka -20…+35 °C, 5–95 % rH be kondensacijos
    Matmenys A 300 / B 425 / C 200 / D 255 / E 255 mm (raidžių reikšmės – pagal techninio lapo brėžinį)
    Pakuotė (I × P × A) 430×310×255 mm
    Svoris 19,14 kg (neto)
    Atitiktis LVD 2014/35/ES (EN 60335-1, EN 61558-1), EMC 2014/30/ES (EN 61000-6-2, EN 61000-6-3, EN 60730-1), RoHS 2011/65/ES

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • Įmontuotas laikmatis – dienos / nakties ir savaitės programa – vėdinimas dirba pagal grafiką.
    • 2 greičiai iš 8 įtampų – aukštas ir žemas greitis parenkami 0–400 VAC ribose.
    • LCD ir klaviatūra – aiškus daugiakalbis meniu, rankinis greičių perjungimas.
    • USB ir 3SMUsb – parametrų nuskaitymas, keitimas ir įrašymas kompiuteriu.
    • TK ir aliarmas 230 VAC – variklio perkaitimo apsauga ir gedimo signalas.
    • CC / OC įėjimai – termostatas, apsauga nuo užšalimo ar kita automatika.

    Kur naudojamas?

    • Pramoninės HVAC sistemos su trifaziais ventiliatoriais
    • Biurų, prekybos, visuomeninių pastatų vėdinimas pagal darbo grafiką
    • Gamybos cechai su pamainomis
    • Sandėliai ir žemės ūkio pastatai

    Naudojimas pagal poreikį

    Elektrikui.
    TK, aliarmo ir išorinių kontaktų grandinės jungiamos tiesiai prie reguliatoriaus.
    Ventiliacijos montuotojui.
    Greičiai ir grafikas nustatomi meniu arba kompiuteriu per USB.
    Objekto savininkui.
    Vėdinimas automatiškai sumažėja ne darbo metu – mažiau triukšmo ir sąnaudų.

    Pritaikymo gidas: kaip naudojamas praktikoje

    Tipiniai ST2R4-40L55 pritaikymai:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Biuras, parduotuvė Savaitės programa laikmatyje Darbo valandomis aukštas greitis, naktį ir savaitgaliais – žemas Nustatykite tikslų laiką ir savaitės grafiką
    Gamybos cechas su pamainomis Laikmatis + klaviatūra Grafikas pagal pamainas, prireikus greitis perjungiamas rankiniu būdu Greičius parinkite iš 8 įtampų pagal oro poreikį
    Tiekiamo oro sistema žiemą Apsaugos nuo užšalimo kontaktas → CC Kilus užšalimo pavojui ventiliatorius sustabdomas Naudokite beįtampį kontaktą
    Operatorinė, BMS AL, N → signalinė lemputė ar BMS įėjimas Apie variklio perkaitimą pranešama iškart Variklio TK junkite prie TK gnybtų
    Keli objektai su vienodais nustatymais Kompiuteris → USB (3SMUsb) Parametrai greitai nukopijuojami į kitus reguliatorius Programa nemokama (3SM Center)

    Kaip parinkti reguliatoriaus srovę

    Variklio(-ių) vardinė srovė Rekomenduojamas modelis
    iki 1,5 A ST2R4-15L55 (1,5 A)
    1,5–2,5 A ST2R4-25L55 (2,5 A)
    2,5–4 A ST2R4-40L55 (4 A) ← šis modelis
    4–6 A ST2R4-60L55 (6 A)
    6–8 A ST2R4-80L55 (8 A)
    8–11 A ST2R4110L55 (11 A)
    Taisyklė: reguliatoriaus maks. srovė ≥ variklio vardinė srovė (žr. variklio lentelę). Jungiant kelis ventiliatorius – to paties tipo variklius, jų vardines sroves sumuokite. Rezervą rinkitės, jei variklio srovė artima modelio ribai arba ventiliatorius dažnai dirba maksimalia pakopa.
    Kada rinktis kitą sprendimą: su išoriniu laikrodžiu ir dviem rankenėlėmis – SC2A4; vieno greičio su NO/NC ir aliarmu – STRA4 ar STTA4; valdymui 0-10 VDC – STVS4; paprasčiausiam valdymui – STR-4.

    Pliusai

    • Įmontuotas dienos / savaitės laikmatis
    • LCD ekranas, daugiakalbis meniu
    • USB ir nemokama 3SMUsb programa
    • TK, aliarmas 230 VAC, CC / OC įėjimai
    • Sinusinė išėjimo įtampa
    • IP54 korpusas

    Minusai / ribojimai

    • Tik 2 greičiai darbo metu (pasirenkami iš 8 įtampų)
    • Nėra Modbus ir analoginio 0-10 VDC įėjimo
    • Pakopinis (ne tolygus) reguliavimas – greitis parenkamas iš fiksuotų įtampų
    • Didelis svoris ir matmenys, palyginti su elektroniniais reguliatoriais
    • Tik naudojimui patalpose, darbo temperatūra iki +35 °C
    • Netinka EC ventiliatoriams ir dažnio keitikliu valdomiems varikliams

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus maitinimą.
    • Būtinai prijunkite apsauginį įžeminimą (PE).
    • Patikrinkite, ar variklis tinka įtampos reguliavimui ir ar jo vardinė srovė neviršija 4 A.
    • Maitinimui reikalinga neutralė (N).
    • Į CC / OC įėjimus junkite tik sausuosius kontaktus.
    • Įrenginys sunkus – tvirtinkite prie laikančios sienos ar konstrukcijos tinkamomis tvirtinimo priemonėmis.
    • Skirtas tik naudojimui patalpose (-20…+35 °C, be kondensacijos); palikite erdvės aušinimui.

    Greitas pasirinkimo gidas

    4 A
    3×400 VAC
    Laikmatis
    LCD
    TK
    IP54
    Tinka, kai reikia:
    • trifazio ventiliatoriaus iki 4 A su savaitės grafiku be išorinio valdiklio;
    • objektų su darbo / ne darbo režimu;
    • variklių su termokontaktais ir gedimo signalu.
    Patikrinkite prieš naudojimą:
    • variklio vardinę srovę ir ar jis reguliuojamas įtampa;
    • ar pakanka dviejų greičių;
    • montavimo vietą (19,14 kg, iki +35 °C).
    Svarbus priminimas: ST2R4-40L55 valdo įtampa reguliuojamus AC variklius; EC ventiliatoriams netinka.

    DUK

    Ar reikia išorinio laikrodžio?
    Ne, laikmatis su dienos / nakties ir savaitės funkcijomis įmontuotas.
    Kokias įtampas galima priskirti greičiams?
    0, 130, 170, 210, 250, 290, 330 ir 400 VAC.
    Ar galima nustatyti kompiuteriu?
    Taip, per USB nemokama 3SMUsb programa (3SM Center).
    Kuo skiriasi nuo SC2A4?
    SC2A4 greičius nustato rankenėlėmis ir perjungia išoriniu laikrodžiu; ST2R4 turi įmontuotą laikmatį, LCD ir USB.
    Ar yra variklio apsauga?
    Taip, TK gnybtai ir 230 VAC aliarmo išėjimas.

    Transformatorinis trifazio ventiliatoriaus variklio greičio reguliatorius su laikmačiu | TK | 4A | 400VAC | virštinkinis | IP54 | Sentera Controls | ST2R4-40L55

    Sentera ST2R4-40L55 – transformatorinis trifazio ventiliatoriaus greičio reguliatorius su laikmačiu iki 4 A, 3×400 VAC, 2 greičiai, savaitės programa, LCD, USB, TK, aliarmas, sinusinė įtampa, IP54.
