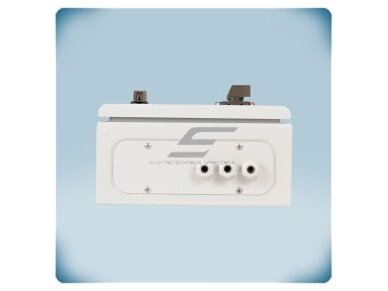

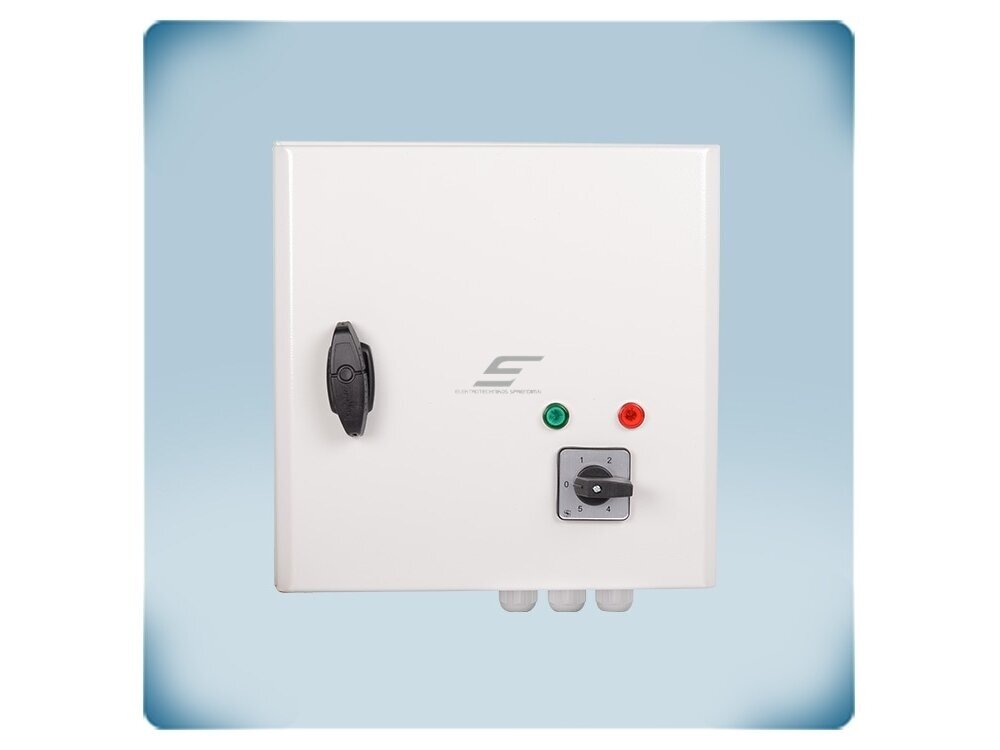

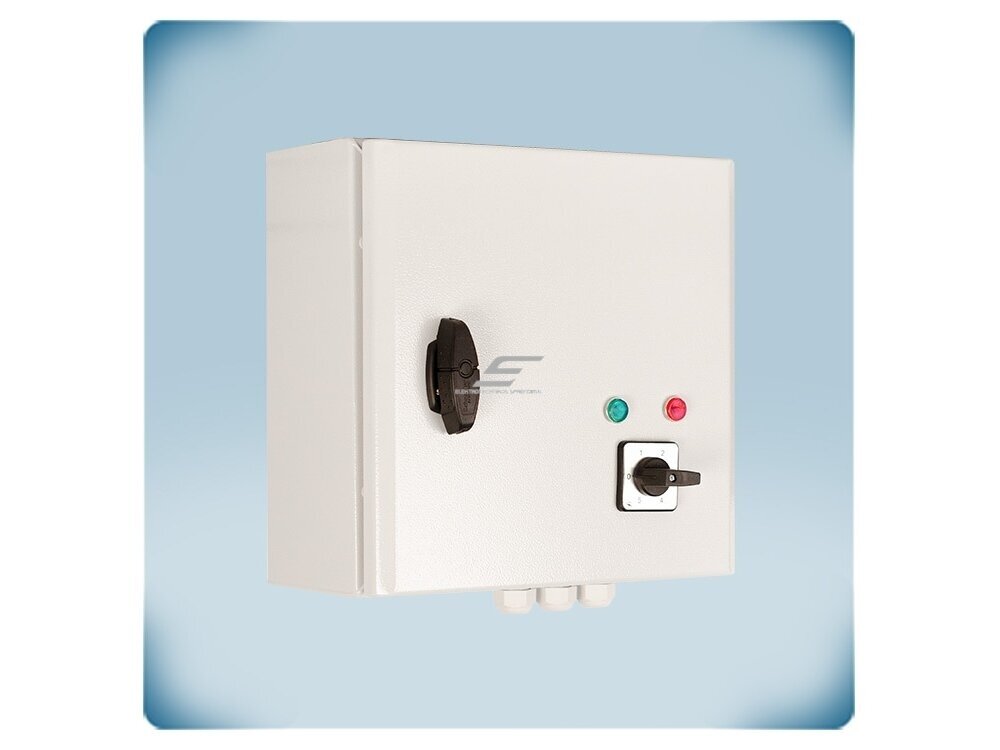

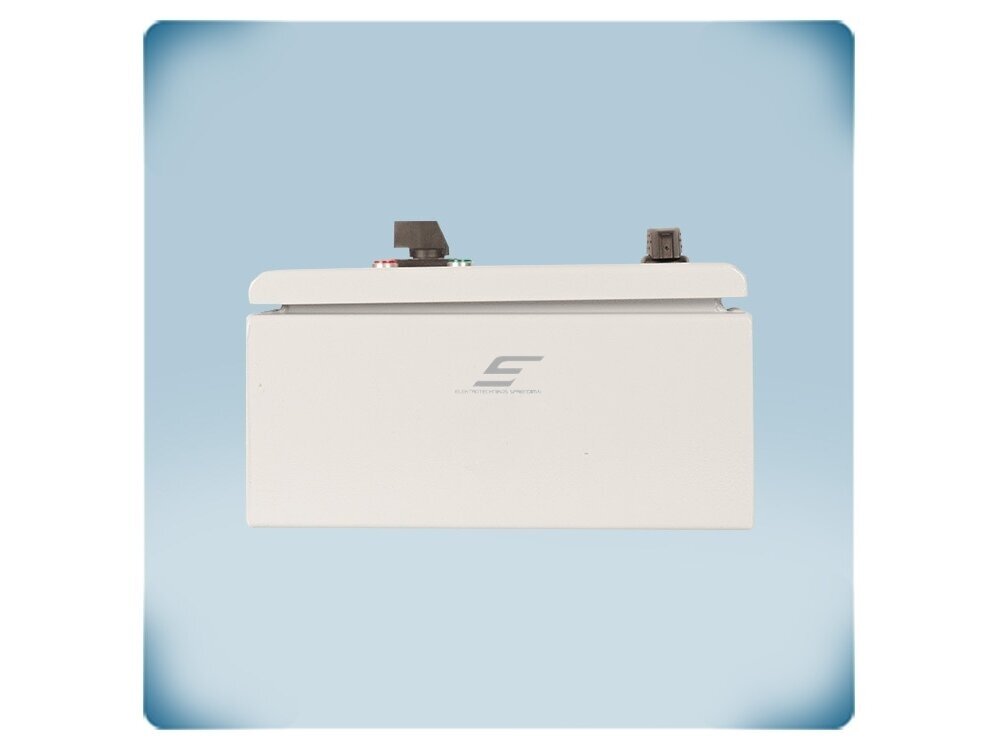

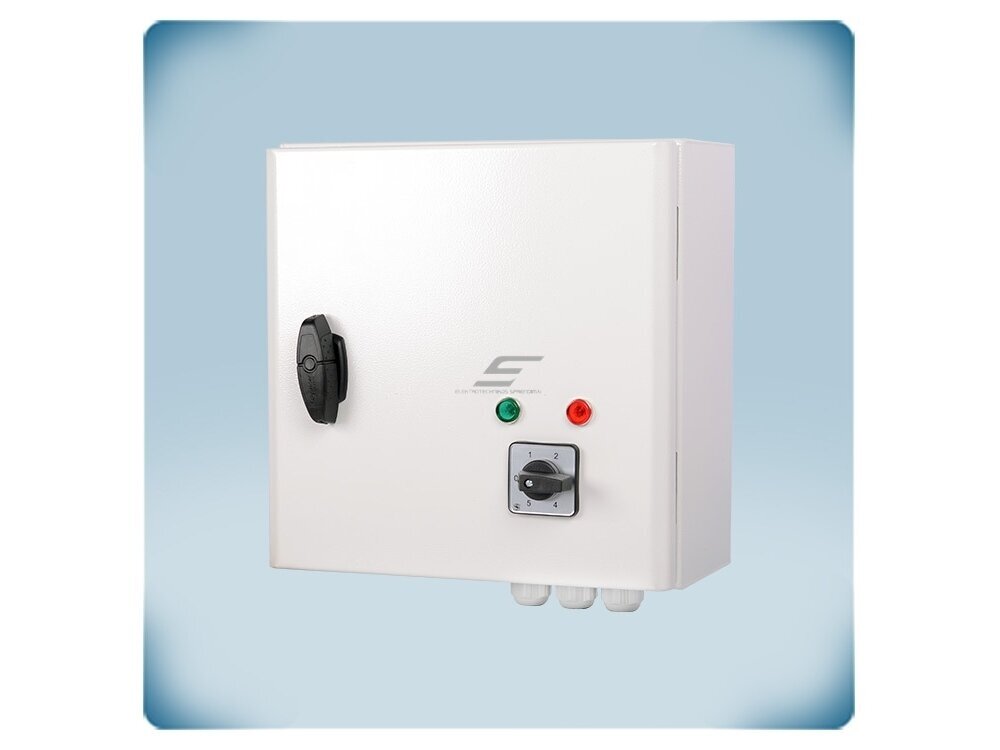

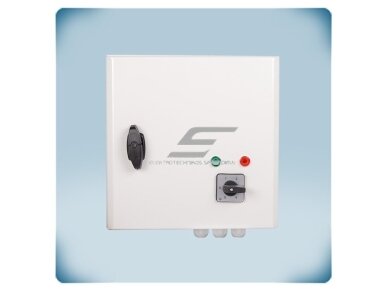

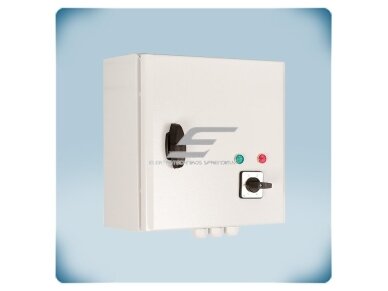

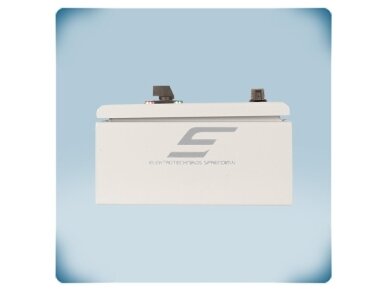

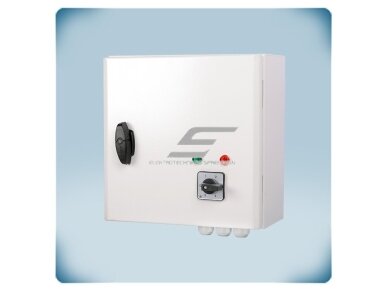

    Transformatorinis trifazio ventiliatoriaus variklio greičio reguliatorius su dujų vožtuvo blokavimu pagal oro srautą | TK | 4A | 400VAC | virštinkinis | IP54 | Sentera Controls | SFPR4-40L40

    Kodas: SFPR4-40L40
    Pasiteirauti apie prekę
    Kaina 470.81 € su PVM
    ( 389.10 € be PVM )
    734.47 € Sutaupykite 263.66 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

    Transformatorinis trifazio ventiliatoriaus variklio greičio reguliatorius su dujų vožtuvo blokavimu pagal oro srautą | TK | 4A | 400VAC | virštinkinis | IP54 | Sentera Controls | SFPR4-40L40

    SFPR4-40L40 – Sentera Controls transformatorinis greičio reguliatorius trifaziams 400 VAC ventiliatorių varikliams iki 4 A su oro srauto kontrole: srauto ar slėgio jungiklio įėjimas valdo relę dujų vožtuvui. 5 pakopos, sinusinė įtampa, TK gnybtai.

    Pagrindinė mintis:
    Reguliatorius dujiniams šildytuvams ir procesams, kur degimas leidžiamas tik esant oro srautui: jei per 60 s srautas nenustatomas, relė nutraukia dujų tiekimą.
    Kam skirtas SFPR4-40L40:
    Šis modelis skirtas galingesniems ventiliatoriams (iki 4 A) – stoginiams ar kanaliniams ventiliatoriams sandėliuose, dirbtuvėse, salėse arba ventiliatorių grupei.
    Maks. variklio srovė
    4 A
    Srauto kontrolė
    FL įėjimas + relė 230 VAC / 6 A
    Variklio apsauga
    TK gnybtai
    Maitinimas / apsauga
    3×400 VAC ±10 % + N; IP54

    Veikimo principas

    Reguliatorius montuojamas ant sienos. Maitinimas 3×400 VAC jungiamas į R, S, T ir N, variklis – į U, V, W, termokontaktai – į TK, srauto ar slėgio jungiklis – į FL (normaliai uždaras), nuotolinis paleidimas / termostatas – į NC, o dujų vožtuvas ar pavara – per relės kontaktus COM / NO / NC.

    Reguliatoriaus pagrindas – autotransformatorius su keliomis atšakomis (pakopomis). Pasukus rankenėlę variklis perjungiamas į kitą atšaką, todėl išėjimo įtampa keičiasi pakopomis, o ne tolygiai. Reguliuojamo išėjimo įtampos: 0 – 130 – 180 – 230 – 300 – 400 VAC (±5 %).

    Išėjimo įtampa yra SINUSINĖ – be fazės pjaustymo, kaip elektroniniuose reguliatoriuose. Todėl variklis dirba tyliai net mažu greičiu, nekaista dėl aukštesniųjų harmonikų ir netrukdo kitai įrangai. Tai sprendimas varikliams, kurie valdomi elektroniniu reguliatoriumi ūžia ar zvimbia.

    Oro srauto kontrolė: relė valdoma pagal srauto ar slėgio jungiklio būseną. Jei per 60 sekundžių oro srautas nenustatomas, dujų srautas sustabdomas. Dujų vožtuvą galima maitinti 230 VAC iš L1 / N (su išoriniu iki 6 A saugikliu R fazėje) arba iš išorinio 24 VDC šaltinio.

    Kuo naudingas SFPR4-40L40?
    Ventiliatoriaus greičio valdymas ir oro srauto blokuotė dujų vožtuvui viename įrenginyje – nereikia atskiros srauto kontrolės relės.

    Techninės specifikacijos

    Prekės tipas Transformatorinis trifazio ventiliatoriaus reguliatorius su oro srauto kontrole
    Gamintojas / kodas Sentera Controls / SFPR4-40L40
    Serija SFPR4 (1,5 / 2,5 / 4 / 6 / 8 A)
    Maitinimo įtampa 3×400 VAC ±10 %, 50–60 Hz, su neutrale (R, S, T, N)
    Maks. variklio srovė 4 A
    Reguliuojamas išėjimas (U, V, W) 0 – 130 – 180 – 230 – 300 – 400 VAC (±5 %), padėtys 0–5, sinusinė įtampa
    Nereguliuojamas išėjimas (L1, N) 230 VAC, 2 A (visose padėtyse 1–5)
    Srauto / slėgio jungiklio įėjimas (FL) Normaliai uždaras kontaktas
    Relės išėjimas (COM, NO, NC) 230 VAC, 6 A – dujų vožtuvui ar pavarai
    Blokuotės logika Jei per 60 s oro srautas nenustatomas – dujų srautas stabdomas
    Dujų vožtuvo maitinimas 230 VAC iš L1 / N su išoriniu maks. 6 A saugikliu R fazėje arba išorinis 24 VDC
    Nuotolinis paleidimas / termostatas NC įėjimas (normaliai uždaras)
    Variklio apsauga TK gnybtai variklio termokontaktams
    Valdymas 5 padėčių rotacinis jungiklis su išjungimo padėtimi
    Indikacija Mėlynas LED – įrenginys įjungtas

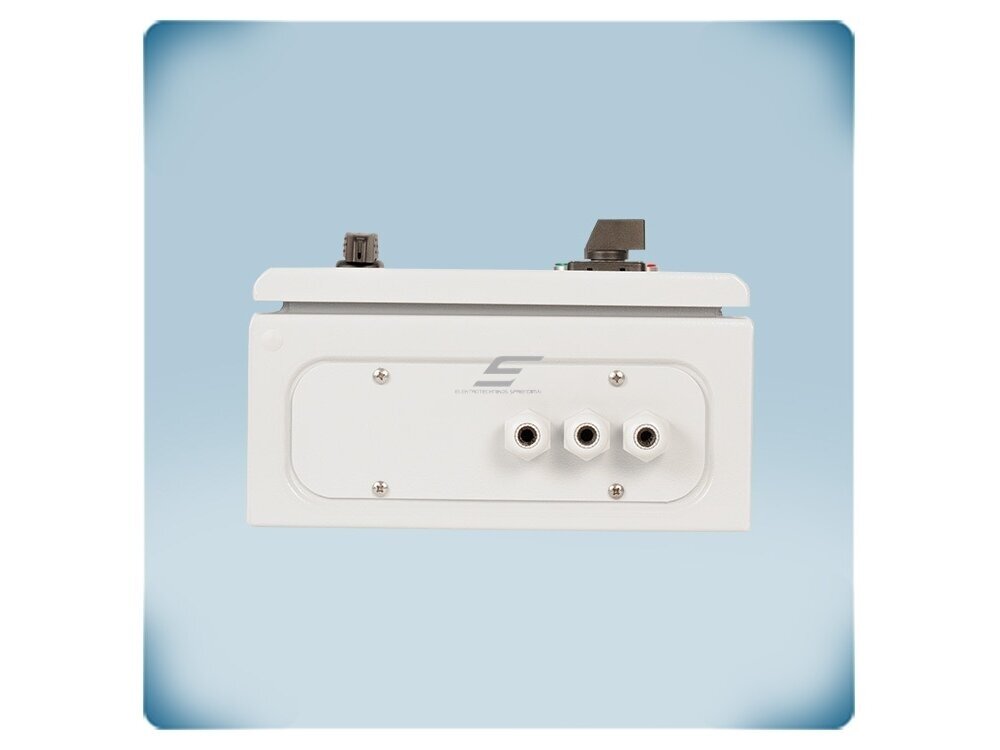

    Kabelių riebokšliai 8–13 mm
    Korpusas Metalinis, miltelinis dažymas RAL 7035
    Apsaugos klasė IP54 (EN 60529), tik naudojimui patalpose
    Darbo aplinka -20…+35 °C, 5–95 % rH be kondensacijos
    Matmenys A 425 / B 300 / C 175 / D 255 / E 355 mm (raidžių reikšmės – pagal techninio lapo brėžinį)
    Pakuotė (I × P × A) 440×310×200 mm
    Svoris 18,2 kg (neto)
    Atitiktis LVD 2006/95/EB (EN 61558-1, EN 61558-2-13), WEEE 2012/19/ES, RoHS 2011/65/ES

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • Oro srauto kontrolė – srauto ar slėgio jungiklis (FL) patvirtina, kad ventiliatorius iš tikrųjų pučia.
    • Relė 230 VAC / 6 A – dujų vožtuvo ar pavaros valdymas pagal srauto būseną.
    • 60 s blokuotė – nenustačius srauto per 60 s, dujų tiekimas nutraukiamas.
    • TK gnybtai – variklio termokontaktų prijungimas.
    • NC įėjimas – nuotolinis paleidimas ar termostatas.
    • Sinusinė išėjimo įtampa – tylus variklio darbas visomis 5 pakopomis.

    Kur naudojamas?

    • Dujiniai oro šildytuvai ir šildymo sistemos su ventiliatoriumi
    • Gamybos procesai, kur degimas leidžiamas tik esant oro srautui
    • Šiltnamiai, gyvulininkystės ir paukštininkystės pastatai su dujiniu šildymu
    • Pramoninės vėdinimo sistemos su trifaziais ventiliatoriais

    Naudojimas pagal poreikį

    Šildymo / vėdinimo montuotojui.
    Srauto blokuotė ir ventiliatoriaus valdymas viename įrenginyje – paprastesnė schema.
    Elektrikui.
    Aiškūs gnybtai FL, NC, TK, COM / NO / NC – greitas prijungimas.
    Objekto savininkui.
    Dujos tiekiamos tik tada, kai ventiliatorius tikrai pučia orą.

    Pritaikymo gidas: kaip naudojamas praktikoje

    Tipiniai SFPR4-40L40 pritaikymai:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Dujinis oro šildytuvas Srauto / slėgio jungiklis → FL; dujų vožtuvas → COM / NO Vožtuvas atidaromas tik esant oro srautui Jei per 60 s srauto nėra – dujos stabdomos
    Šildymas pagal temperatūrą Termostatas → NC įėjimas Sistema įjungiama ir išjungiama pagal temperatūrą Naudokite beįtampį kontaktą
    Vožtuvas 230 VAC Vožtuvo maitinimas iš L1 / N Nereikia atskiro maitinimo šaltinio R fazėje – išorinis saugiklis iki 6 A
    Vožtuvas 24 VDC Išorinis 24 VDC šaltinis per relės kontaktus Žemos įtampos vožtuvo valdymas Relės kontaktų ribos – 230 VAC / 6 A
    Ventiliatorius su termokontaktais Variklio TK → TK gnybtai Variklis apsaugotas nuo perkaitimo TK grandinę junkite pagal instrukcijos schemą

    Kaip parinkti reguliatoriaus srovę

    Variklio(-ių) vardinė srovė Rekomenduojamas modelis
    iki 1,5 A SFPR4-15L40 (1,5 A)
    1,5–2,5 A SFPR4-25L40 (2,5 A)
    2,5–4 A SFPR4-40L40 (4 A) ← šis modelis
    4–6 A SFPR4-60L40 (6 A)
    6–8 A SFPR4-80L40 (8 A)
    Taisyklė: reguliatoriaus maks. srovė ≥ variklio vardinė srovė (žr. variklio lentelę). Jungiant kelis ventiliatorius – to paties tipo variklius, jų vardines sroves sumuokite. Rezervą rinkitės, jei variklio srovė artima modelio ribai arba ventiliatorius dažnai dirba maksimalia pakopa.
    Kada rinktis kitą sprendimą: be srauto kontrolės – STR-4 ar STRS4 (su TK); su NO/NC ir aliarmu – STRA4 ar STTA4; valdymui 0-10 VDC – STVS4; dviem greičiams – SC2A4 ar ST2R4.

    Pliusai

    • Oro srauto kontrolė ir dujų vožtuvo blokuotė
    • Relė 230 VAC / 6 A
    • TK gnybtai
    • NC nuotolinio paleidimo įėjimas
    • Sinusinė išėjimo įtampa
    • Metalinis IP54 korpusas

    Minusai / ribojimai

    • Serija tik iki 8 A
    • Srauto / slėgio jungiklis į komplektą neįeina
    • Greitis keičiamas tik rankenėle
    • Pakopinis (ne tolygus) reguliavimas – greitis parenkamas iš fiksuotų įtampų
    • Didelis svoris ir matmenys, palyginti su elektroniniais reguliatoriais
    • Tik naudojimui patalpose, darbo temperatūra iki +35 °C
    • Netinka EC ventiliatoriams ir dažnio keitikliu valdomiems varikliams

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus maitinimą.
    • Būtinai prijunkite apsauginį įžeminimą (PE).
    • Patikrinkite, ar variklis tinka įtampos reguliavimui ir ar jo vardinė srovė neviršija 4 A.
    • Maitinimui reikalinga neutralė (N).
    • Maitinant dujų vožtuvą iš L1 / N, R fazėje būtinas išorinis saugiklis iki 6 A.
    • Dujų įrangos blokuotės turi atitikti dujų įrenginio gamintojo ir galiojančių norminių dokumentų reikalavimus.
    • Įrenginys sunkus – tvirtinkite prie laikančios sienos ar konstrukcijos tinkamomis tvirtinimo priemonėmis.
    • Skirtas tik naudojimui patalpose (-20…+35 °C, be kondensacijos); palikite erdvės aušinimui.

    Greitas pasirinkimo gidas

    4 A
    3×400 VAC
    Srauto kontrolė
    Relė 6 A
    TK
    IP54
    Tinka, kai reikia:
    • trifazio ventiliatoriaus iki 4 A su dujinio šildytuvo blokuote;
    • sistemų, kur degimas leidžiamas tik esant oro srautui;
    • variklių su termokontaktais.
    Patikrinkite prieš naudojimą:
    • variklio vardinę srovę ir ar jis reguliuojamas įtampa;
    • srauto ar slėgio jungiklio tipą (FL – normaliai uždaras);
    • dujų vožtuvo maitinimo įtampą (230 VAC ar 24 VDC).
    Svarbus priminimas: SFPR4-40L40 – tai ventiliatoriaus reguliatorius su srauto blokuote, o ne dujų degiklio valdiklis.

    DUK

    Kaip veikia oro srauto kontrolė?
    Srauto ar slėgio jungiklis jungiamas į FL; jei per 60 s srautas nenustatomas, relė nutraukia dujų tiekimą.
    Kokį vožtuvą galima valdyti?
    230 VAC (iš L1 / N su išoriniu iki 6 A saugikliu) arba 24 VDC su išoriniu šaltiniu; relės kontaktai – 230 VAC / 6 A.
    Ar srauto jungiklis yra komplekte?
    Techniniame lape jis nurodytas kaip prijungiamas išorinis įrenginys.
    Kokias įtampas gauna variklis?
    0, 130, 180, 230, 300 ir 400 VAC (±5 %).
    Ar yra modelių didesnei srovei?
    SFPR4 serija – iki 8 A.

    Transformatorinis trifazio ventiliatoriaus variklio greičio reguliatorius su dujų vožtuvo blokavimu pagal oro srautą | TK | 4A | 400VAC | virštinkinis | IP54 | Sentera Controls | SFPR4-40L40

    Sentera SFPR4-40L40 – transformatorinis trifazio ventiliatoriaus greičio reguliatorius iki 4 A su oro srauto kontrole ir relė dujų vožtuvui (230 VAC / 6 A), 3×400 VAC, TK, 5 pakopos, sinusinė įtampa, IP54.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
