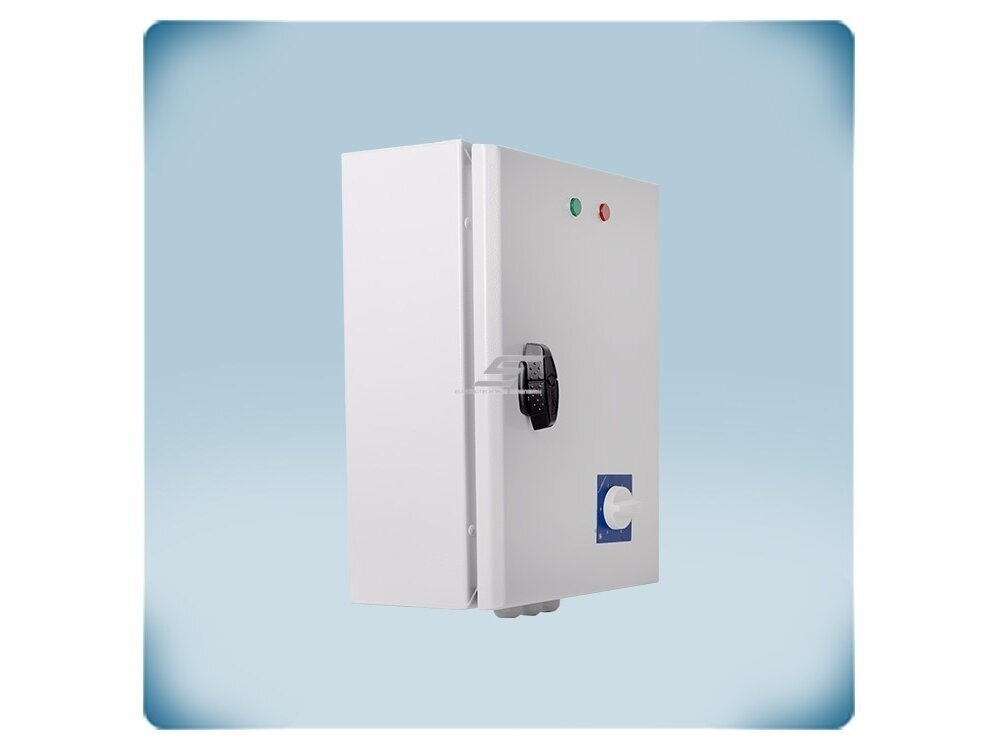

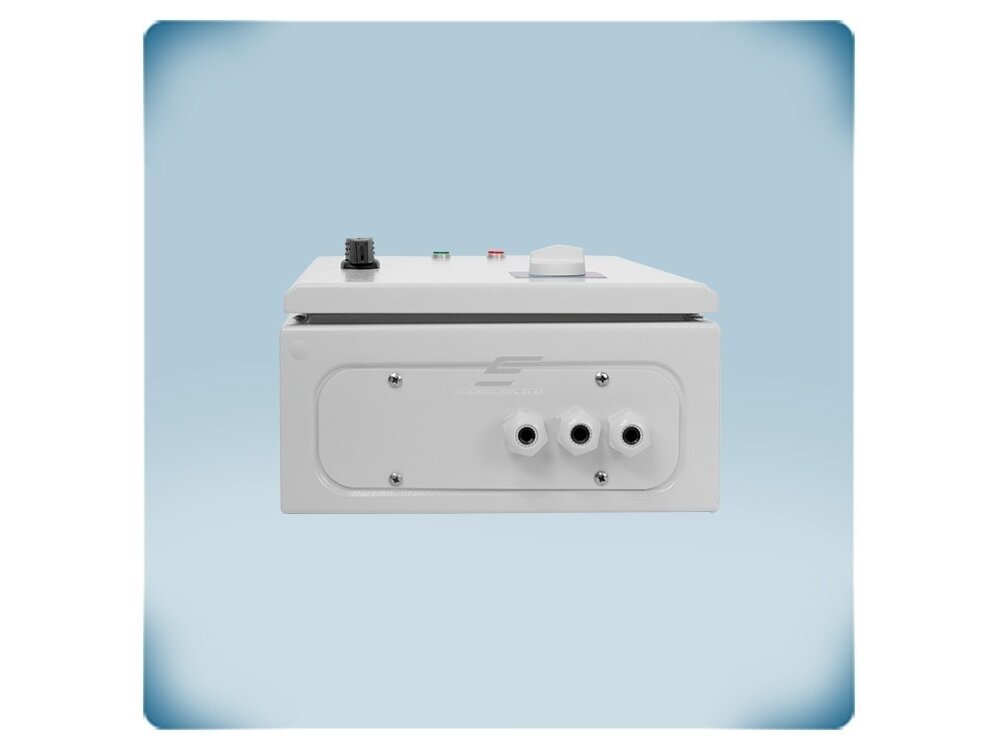

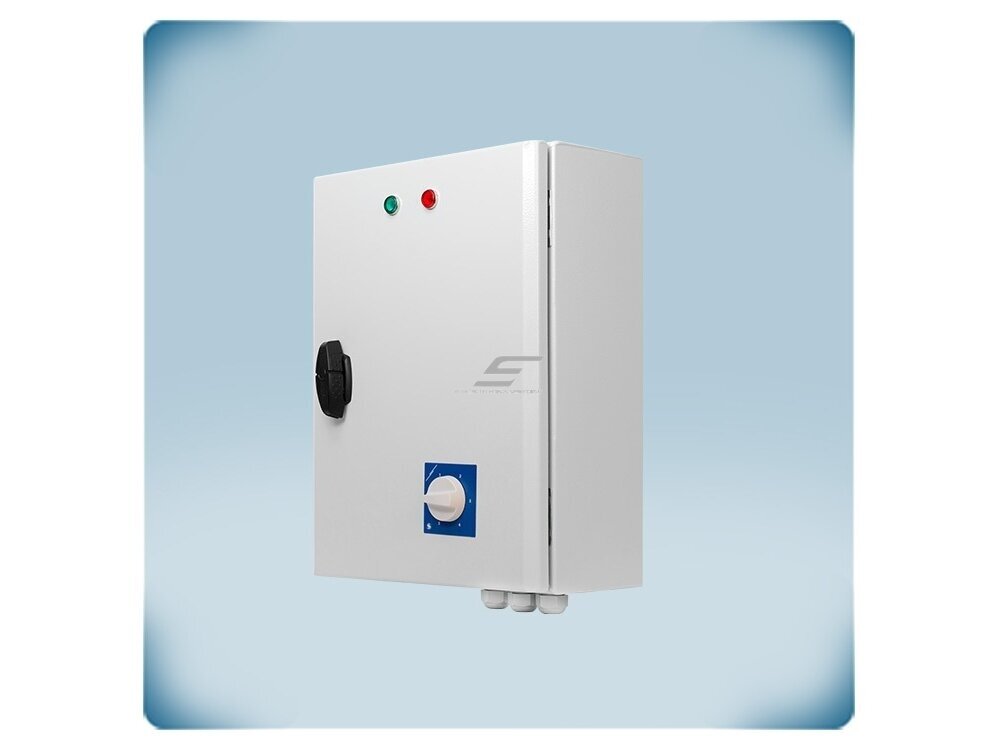

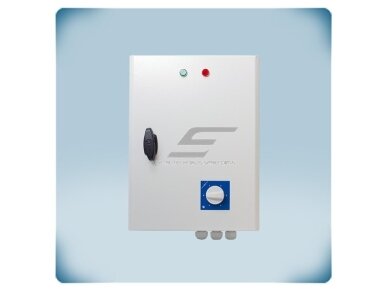

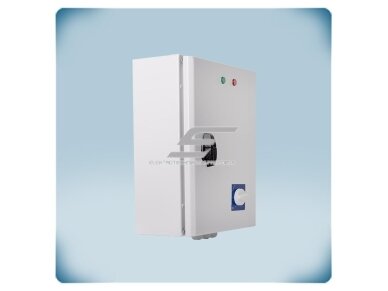

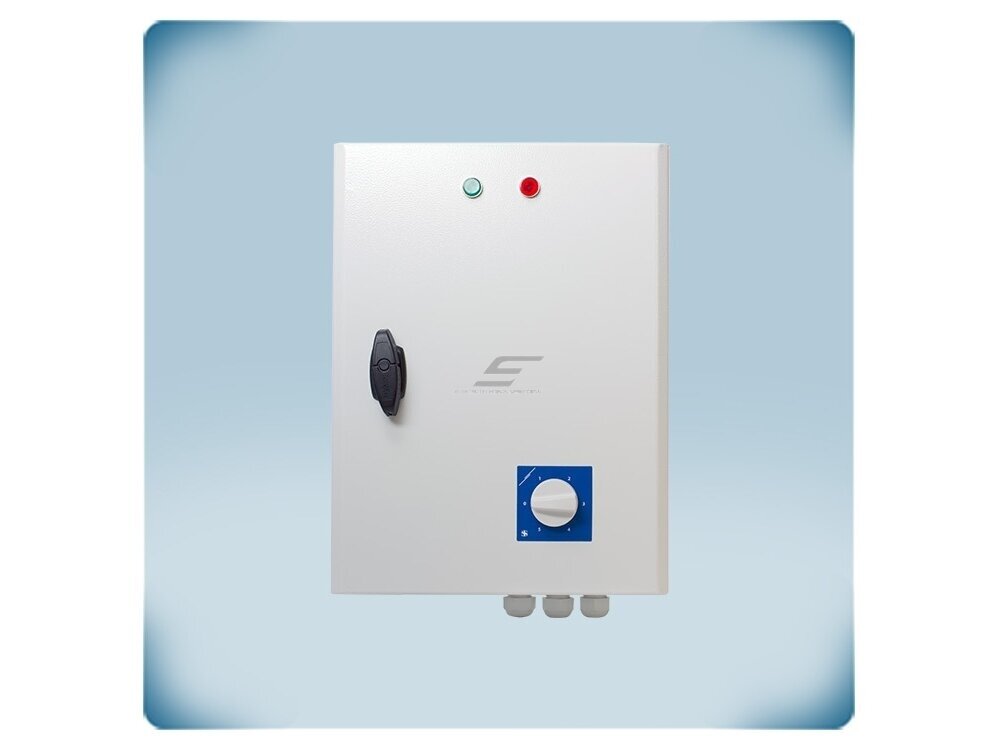

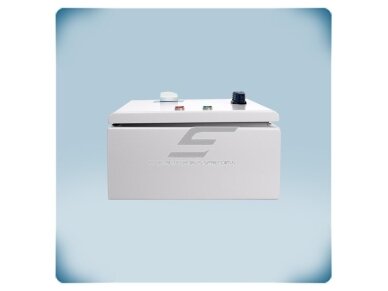

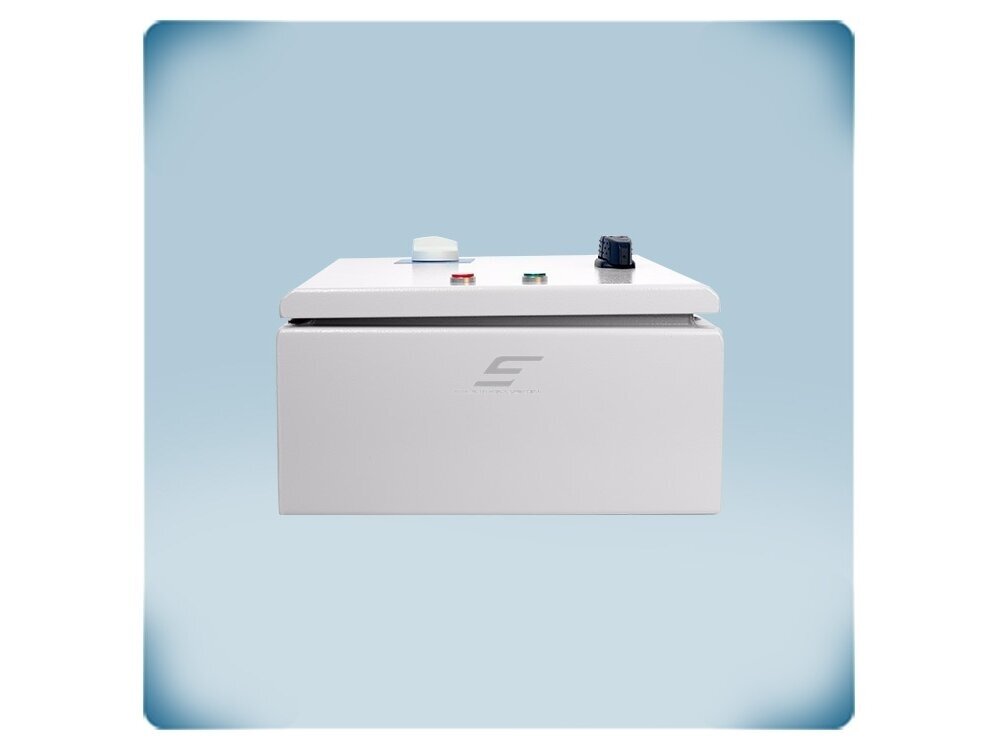

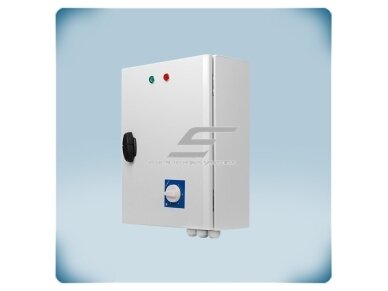

    Transformatorinis trifazio ventiliatoriaus variklio greičio reguliatorius su šilumine apsauga | 1,5A | 400VAC | virštinkinis | IP54 | Sentera Controls | STTA4-15L40

    Kodas: STTA4-15L40
    Pasiteirauti apie prekę
    Kaina 480.72 € su PVM
    ( 397.29 € be PVM )
    749.92 € Sutaupykite 269.20 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

    Transformatorinis trifazio ventiliatoriaus variklio greičio reguliatorius su šilumine apsauga | 1,5A | 400VAC | virštinkinis | IP54 | Sentera Controls | STTA4-15L40

    STTA4-15L40 – Sentera Controls transformatorinis greičio reguliatorius trifaziams 400 VAC ventiliatorių varikliams iki 1,5 A su variklio šilumine apsauga (nustatymo diapazonas 1,6–2,5 A), TK gnybtais, aliarmo išėjimu ir išorinio įjungimo / išjungimo kontaktais.

    Pagrindinė mintis:
    Reguliatorius, kai variklio apsauga yra prioritetas: šiluminės apsaugos srovė nustatoma pagal variklį, prijungiami variklio termokontaktai, o gedimas signalizuojamas 230 VAC aliarmo išėjimu. Po įtampos dingimo reguliatorius pasileidžia automatiškai.
    Kam skirtas STTA4-15L40:
    Šis modelis skirtas nedidelės galios ventiliatoriams (iki 1,5 A) – vienam ar dviem kanaliniams ar ašiniams ventiliatoriams biure, vonioje, virtuvėje ar nedidelėje patalpoje.
    Maks. variklio srovė
    1,5 A
    Šiluminė apsauga
    1,6–2,5 A (nustatymo diapazonas)
    Signalai
    TK, aliarmas 230 VAC / 1 A, NO/NC
    Maitinimas / apsauga
    3×400 VAC + N; IP54

    Veikimo principas

    Reguliatorius montuojamas ant sienos. Maitinimas 3×400 VAC jungiamas į R, S, T ir N, variklis – į U, V, W, variklio termokontaktai – į TK, aliarmas – į AL, o išorinis įjungimo / išjungimo kontaktas – į NC arba NO gnybtus.

    Reguliatoriaus pagrindas – autotransformatorius su keliomis atšakomis (pakopomis). Pasukus rankenėlę variklis perjungiamas į kitą atšaką, todėl išėjimo įtampa keičiasi pakopomis, o ne tolygiai. L40 versijos reguliuojamo išėjimo įtampos: 0 – 130 – 180 – 230 – 300 – 400 VAC; L50 versijos (14 A modelis) – 0 – 170 – 220 – 260 – 300 – 400 VAC (130 VAC atšaka yra, bet nepajungta). Padėtis 0 – variklis išjungtas.

    Išėjimo įtampa yra SINUSINĖ – be fazės pjaustymo, kaip elektroniniuose reguliatoriuose. Todėl variklis dirba tyliai net mažu greičiu, nekaista dėl aukštesniųjų harmonikų ir netrukdo kitai įrangai. Tai sprendimas varikliams, kurie valdomi elektroniniu reguliatoriumi ūžia ar zvimbia.

    Šiluminė apsauga nustatoma diapazone 1,6–2,5 A pagal variklio vardinę srovę. Kartu su variklio termokontaktais (TK) tai dviguba variklio apsauga; gedimas perduodamas 230 VAC / 1 A aliarmo išėjimu. Dingus maitinimui, reguliatorius vėl pasileidžia automatiškai. Inžinieriaus pastaba: mažinant įtampą AC asinchroniniam varikliui didėja slydimas, todėl energijos sutaupoma mažiau nei su EC ventiliatoriumi ar dažnio keitikliu. Transformatorinio reguliatoriaus stiprybė – patikimumas, tylumas ir paprastumas, o ne maksimalus efektyvumas.

    Kuo naudingas STTA4-15L40?
    Pakopinis tylus greičio valdymas, reguliuojama variklio šiluminė apsauga, TK, aliarmas ir nuotolinis įjungimas viename IP54 korpuse – mažiau komponentų skyde ir paprastesnė schema.

    Techninės specifikacijos

    Prekės tipas Transformatorinis trifazio ventiliatoriaus variklio greičio reguliatorius su šilumine apsauga
    Gamintojas / kodas Sentera Controls / STTA4-15L40
    Serija STTA4 (1,5 / 2,5 / 4 / 6 / 8 / 11 / 14 A)
    Maitinimo įtampa 3×400 VAC, 50–60 Hz, su neutrale (R, S, T, N)
    Maks. variklio srovė 1,5 A
    Reguliuojamas išėjimas (U, V, W) 0 – 130 – 180 – 230 – 300 – 400 VAC (padėtys 0–5), sinusinė įtampa
    Šiluminės apsaugos nustatymo diapazonas 1,6–2,5 A
    Nereguliuojamas išėjimas (L1) 230 VAC, 50–60 Hz; techniniuose duomenyse nurodyta 1 A, gnybtų apraše – 2 A (skaičiuokite su 1 A)
    Aliarmo išėjimas (AL) 230 VAC, 1 A
    Variklio apsauga TK gnybtai variklio termokontaktams
    Išorinis įjungimas / išjungimas NC ir NO kontaktų įėjimai
    Pasileidimas po įtampos dingimo Automatinis
    Valdymas 5 padėčių rotacinis jungiklis su išjungimo padėtimi
    Indikacija Mėlynas LED – įrenginys įjungtas
    Korpusas Metalinis, miltelinis dažymas RAL 7035
    Apsaugos klasė IP54 (EN 60529), tik naudojimui patalpose
    Darbo aplinka -20…+35 °C, 5–95 % rH be kondensacijos
    Matmenys A 300 / B 325 / C 185 / D 255 / E 255 mm (raidžių reikšmės – pagal techninio lapo brėžinį)
    Pakuotė (I × P × A) 440×310×200 mm
    Svoris 13,5 kg (neto)
    Atitiktis LVD 2014/35/ES, EMC 2014/30/ES (EN 61326), WEEE 2012/19/ES, RoHS 2011/65/ES

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • Reguliuojama šiluminė apsauga – nustatymo diapazonas 1,6–2,5 A – apsauga pritaikoma konkrečiam varikliui.
    • TK gnybtai – variklio termokontaktų prijungimas.
    • Aliarmo išėjimas 230 VAC / 1 A – gedimo signalas lemputei, sirenai ar BMS.
    • NO / NC įėjimai – įjungimas ir išjungimas nuo termostato, laikmačio ar automatikos.
    • Automatinis pasileidimas – po įtampos dingimo vėdinimas atsistato pats.
    • Sinusinė išėjimo įtampa – tylus variklio darbas visomis 5 pakopomis.

    Kur naudojamas?

    • Pramoninės vėdinimo sistemos su trifaziais ventiliatoriais
    • Objektai, kur reikalinga variklio apsauga ir gedimo signalas
    • Gamybos, sandėliavimo ir žemės ūkio pastatai
    • Nuolat dirbantys ištraukimo ventiliatoriai

    Naudojimas pagal poreikį

    Elektrikui.
    Variklio apsauga, TK ir aliarmas jau integruoti – mažiau atskirų aparatų skyde.
    Automatikos integratoriui.
    NO / NC įėjimai ir 230 VAC aliarmas lengvai susiejami su BMS ar termostatu.
    Objekto savininkui.
    Variklis saugomas nuo perkaitimo ir perkrovos, apie gedimą pranešama iškart.

    Pritaikymo gidas: kaip naudojamas praktikoje

    Tipiniai STTA4-15L40 pritaikymai:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Ištraukimo ventiliatorius gamybos ceche Variklis → U, V, W; TK → TK gnybtai Variklis apsaugotas ir perkaitus, ir viršijus nustatytą srovę Šiluminę apsaugą nustatykite pagal variklio vardinę srovę (1,6–2,5 A)
    Operatorinė, BMS AL → signalinė lemputė ar BMS įėjimas Gedimas matomas iškart Aliarmo išėjimo apkrova – iki 1 A
    Vėdinimas pagal temperatūrą Termostato kontaktas → NO įėjimas Ventiliatorius įsijungia pakilus temperatūrai Greitį parinkite rankenėle
    Retai lankomas objektas Įprastas maitinimas R, S, T, N Po įtampos dingimo ventiliatorius pasileidžia pats Patogu nuotoliniams objektams

    Kaip parinkti reguliatoriaus srovę

    Variklio(-ių) vardinė srovė Rekomenduojamas modelis
    iki 1,5 A STTA4-15L40 (1,5 A) ← šis modelis
    1,5–2,5 A STTA4-25L40 (2,5 A)
    2,5–4 A STTA4-40L40 (4 A)
    4–6 A STTA4-60L40 (6 A)
    6–8 A STTA4-80L40 (8 A)
    8–11 A STTA4110L40 (11 A)
    11–14 A STTA4140L50 (14 A)
    Taisyklė: reguliatoriaus maks. srovė ≥ variklio vardinė srovė (žr. variklio lentelę). Jungiant kelis ventiliatorius – to paties tipo variklius, jų vardines sroves sumuokite. Rezervą rinkitės, jei variklio srovė artima modelio ribai arba ventiliatorius dažnai dirba maksimalia pakopa. Šiluminės apsaugos nustatymą parinkite pagal variklio vardinę srovę.
    Kada rinktis kitą sprendimą: be reguliuojamos šiluminės apsaugos – STRA4 (TK, NO/NC, aliarmas) ar STRS4 (TK); valdymui 0-10 VDC signalu – STVS4; dviem greičiams – SC2A4 ar ST2R4; paprasčiausiam valdymui – STR-4.

    Pliusai

    • Reguliuojama variklio šiluminė apsauga
    • TK gnybtai
    • Aliarmo išėjimas 230 VAC / 1 A
    • NO / NC išorinio valdymo įėjimai
    • Automatinis pasileidimas po įtampos dingimo
    • Sinusinė išėjimo įtampa

    Minusai / ribojimai

    • Nereguliuojamo L1 išėjimo srovė techniniame lape nurodyta nevienodai (1 A / 2 A) – skaičiuokite su 1 A
    • Greitis keičiamas tik rankenėle – analoginio įėjimo nėra
    • Pakopinis (ne tolygus) reguliavimas – greitis parenkamas iš fiksuotų įtampų
    • Didelis svoris ir matmenys, palyginti su elektroniniais reguliatoriais
    • Tik naudojimui patalpose, darbo temperatūra iki +35 °C
    • Netinka EC ventiliatoriams ir dažnio keitikliu valdomiems varikliams

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus maitinimą.
    • Būtinai prijunkite apsauginį įžeminimą (PE).
    • Patikrinkite, ar variklis tinka įtampos reguliavimui ir ar jo vardinė srovė neviršija 1,5 A.
    • Maitinimui reikalinga neutralė (N).
    • Šiluminę apsaugą nustatykite pagal variklio vardinę srovę, ne didesnę.
    • Į NO / NC įėjimus junkite tik sausuosius kontaktus.
    • Įrenginys sunkus – tvirtinkite prie laikančios sienos ar konstrukcijos tinkamomis tvirtinimo priemonėmis.
    • Skirtas tik naudojimui patalpose (-20…+35 °C, be kondensacijos); palikite erdvės aušinimui.

    Greitas pasirinkimo gidas

    1,5 A
    3×400 VAC
    Šiluminė apsauga 1,6–2,5 A
    TK
    Aliarmas
    IP54
    Tinka, kai reikia:
    • trifazio ventiliatoriaus iki 1,5 A su reguliuojama šilumine apsauga;
    • objektų, kur reikalingas gedimo signalas ir nuotolinis įjungimas;
    • automatinio atsistatymo po įtampos dingimo.
    Patikrinkite prieš naudojimą:
    • variklio vardinę srovę – ar ji patenka į šiluminės apsaugos diapazoną 1,6–2,5 A;
    • ar variklis turi termokontaktus (TK);
    • montavimo vietą (13,5 kg, iki +35 °C).
    Svarbus priminimas: STTA4-15L40 nevaldo EC ventiliatorių; greitis keičiamas pakopomis rankenėle.

    DUK

    Kokiai srovei nustatoma šiluminė apsauga?
    Šiame modelyje – diapazone 1,6–2,5 A, pagal variklio vardinę srovę.
    Ar pasileis po įtampos dingimo?
    Taip, techniniame lape nurodytas automatinis paleidimas.
    Kam skirtas aliarmo išėjimas?
    Gedimo signalui: 230 VAC, iki 1 A – lemputei, sirenai ar BMS.
    Kuo skiriasi nuo STRA4?
    STTA4 turi reguliuojamą šiluminę apsaugą su nustatymo diapazonu ir automatinį paleidimą po įtampos dingimo.
    Kokias įtampas gauna variklis?
    0, 130, 180, 230, 300 ir 400 VAC.

    Transformatorinis trifazio ventiliatoriaus variklio greičio reguliatorius su šilumine apsauga | 1,5A | 400VAC | virštinkinis | IP54 | Sentera Controls | STTA4-15L40

    Sentera STTA4-15L40 – transformatorinis trifazio ventiliatoriaus greičio reguliatorius iki 1,5 A su šilumine apsauga (1,6–2,5 A), TK, aliarmo išėjimu, NO/NC įėjimais, 3×400 VAC, 5 pakopos, sinusinė įtampa, IP54.
