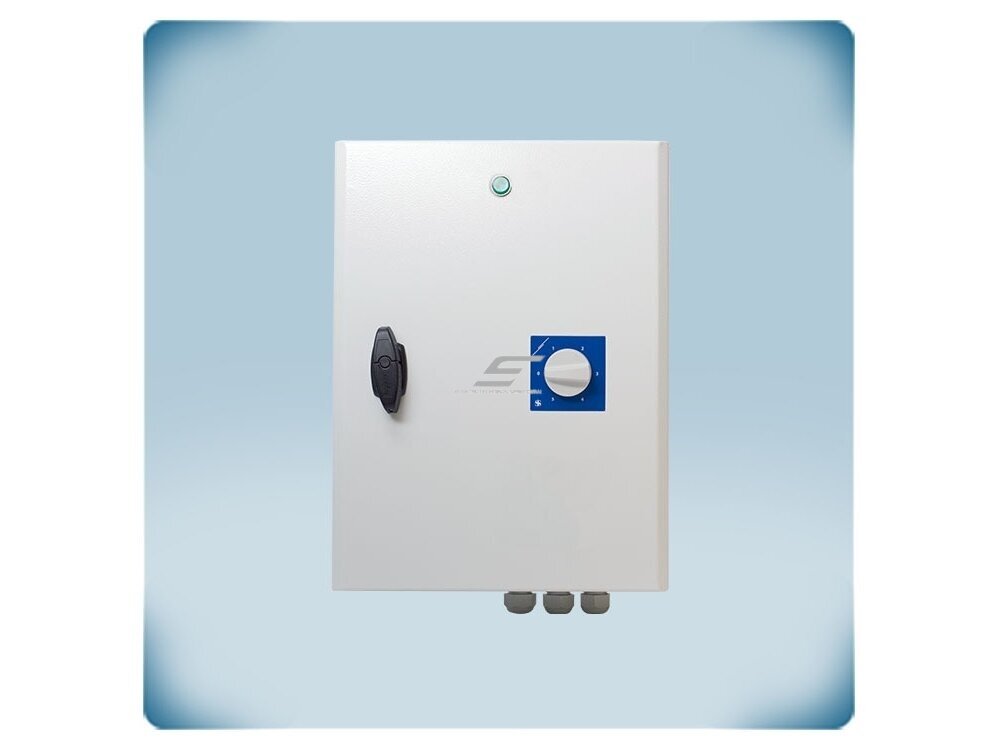

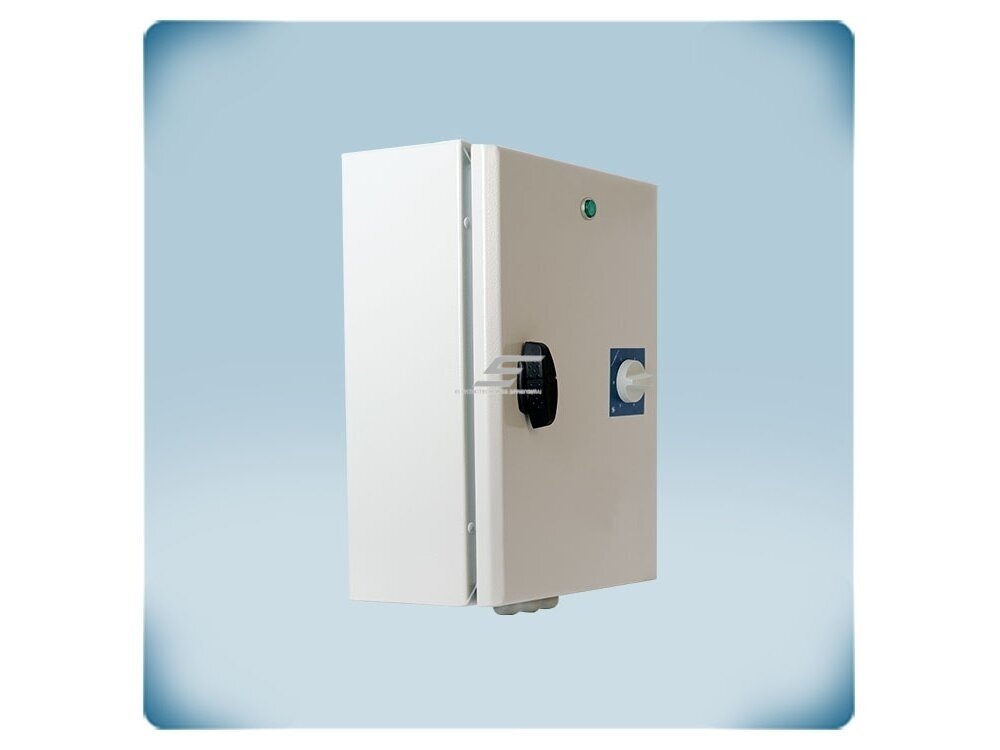

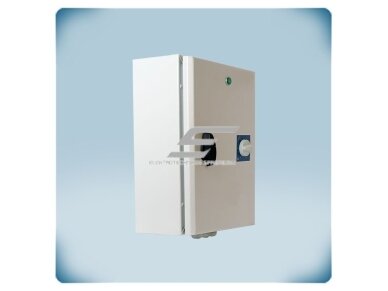

    Transformatorinis trifazio ventiliatoriaus variklio greičio reguliatorius su TK | 8A | 400VAC | virštinkinis | IP54 | Sentera Controls | STRS4-80L40

    Kodas: STRS4-80L40
    Pasiteirauti apie prekę
    Kaina 583.32 € su PVM
    ( 482.08 € be PVM )
    909.97 € Sutaupykite 326.65 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

    Transformatorinis trifazio ventiliatoriaus variklio greičio reguliatorius su TK | 8A | 400VAC | virštinkinis | IP54 | Sentera Controls | STRS4-80L40

    STRS4-80L40 – Sentera Controls transformatorinis greičio reguliatorius trifaziams 400 VAC ventiliatorių ir siurblių varikliams iki 8 A, su TK gnybtais variklio šiluminei apsaugai. 5 pakopos, sinusinė išėjimo įtampa, automatinis pasileidimas po įtampos dingimo.

    Pagrindinė mintis:
    STR-4 funkcionalumas plius variklio apsauga: prie TK gnybtų jungiami variklio termokontaktai, todėl perkaitęs variklis neliks be priežiūros. Po įtampos dingimo reguliatorius pasileidžia pats.
    Kam skirtas STRS4-80L40:
    Šis modelis skirtas didelės galios ventiliatoriams (iki 8 A) – pramoniniams ventiliatoriams gamybos cechuose, sandėliuose, ūkiniuose pastatuose ar didesnei ventiliatorių grupei.
    Maks. variklio srovė
    8 A
    Valdymas
    5 padėčių rotacinis jungiklis
    Variklio apsauga
    TK gnybtai
    Maitinimas / apsauga
    3×400 VAC + N; IP54

    Veikimo principas

    Reguliatorius montuojamas ant sienos. Maitinimas 3×400 VAC jungiamas į R, S, T ir N, variklis – į U, V, W, variklio termokontaktai – į TK gnybtus, o nereguliuojamas 230 VAC išėjimas (L1) gali maitinti sklendės pavarą.

    Reguliatoriaus pagrindas – autotransformatorius su keliomis atšakomis (pakopomis). Pasukus rankenėlę variklis perjungiamas į kitą atšaką, todėl išėjimo įtampa keičiasi pakopomis, o ne tolygiai. L40 versijos reguliuojamo išėjimo įtampos: 0 – 130 – 180 – 230 – 300 – 400 VAC; L50 versijos (14 A modelis) – 0 – 170 – 220 – 260 – 300 – 400 VAC (130 VAC atšaka yra, bet nepajungta). Padėtis 0 – variklis išjungtas.

    Išėjimo įtampa yra SINUSINĖ – be fazės pjaustymo, kaip elektroniniuose reguliatoriuose. Todėl variklis dirba tyliai net mažu greičiu, nekaista dėl aukštesniųjų harmonikų ir netrukdo kitai įrangai. Tai sprendimas varikliams, kurie valdomi elektroniniu reguliatoriumi ūžia ar zvimbia.

    TK gnybtai skirti variklio šiluminei apsaugai – prie jų jungiami variklio apvijose įmontuoti termokontaktai. Dingus ir vėl atsiradus maitinimui, reguliatorius pasileidžia automatiškai, todėl vėdinimas atsistato be žmogaus įsikišimo. Inžinieriaus pastaba: mažinant įtampą AC asinchroniniam varikliui didėja slydimas, todėl energijos sutaupoma mažiau nei su EC ventiliatoriumi ar dažnio keitikliu. Transformatorinio reguliatoriaus stiprybė – patikimumas, tylumas ir paprastumas, o ne maksimalus efektyvumas.

    Kuo naudingas STRS4-80L40?
    Tylus trifazio ventiliatoriaus valdymas su variklio šilumine apsauga ir automatiniu pasileidimu po įtampos dingimo – be papildomų relių.

    Techninės specifikacijos

    Prekės tipas Transformatorinis trifazio ventiliatoriaus variklio greičio reguliatorius su TK
    Gamintojas / kodas Sentera Controls / STRS4-80L40
    Serija STRS4 (1,2 / 1,5 / 2,5 / 4 / 6 / 8 / 11 / 14 A)
    Maitinimo įtampa 3×400 VAC, 50–60 Hz, su neutrale (R, S, T, N)
    Maks. variklio srovė 8 A
    Reguliuojamas išėjimas (U, V, W) 0 – 130 – 180 – 230 – 300 – 400 VAC (padėtys 0–5), sinusinė įtampa
    Nereguliuojamas išėjimas (L1) 230 VAC, 2 A, 50–60 Hz
    Variklio apsauga TK gnybtai variklio termokontaktams
    Pasileidimas po įtampos dingimo Automatinis
    Valdymas 5 padėčių rotacinis jungiklis su išjungimo padėtimi
    Indikacija Mėlynas LED – įrenginys įjungtas
    Korpusas Metalinis, miltelinis dažymas RAL 7035
    Apsaugos klasė IP54 (EN 60529), tik naudojimui patalpose
    Darbo aplinka -20…+35 °C, 5–95 % rH be kondensacijos
    Matmenys A 300 / B 425 / C 235 / D 255 / E 355 mm (raidžių reikšmės – pagal techninio lapo brėžinį)
    Pakuotė (I × P × A) 440×310×250 mm
    Svoris 27,2 kg (neto)
    Atitiktis LVD 2014/35/ES, EMC 2014/30/ES (EN 61326), WEEE 2012/19/ES, RoHS 2011/65/ES

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • TK gnybtai – prie reguliatoriaus jungiami variklio termokontaktai – apsauga nuo perkaitimo.
    • Automatinis pasileidimas – po įtampos dingimo vėdinimas atsistato pats.
    • 5 greičio pakopos – rankenėle parenkama viena iš penkių įtampų arba išjungimas.
    • Sinusinė išėjimo įtampa – tylus variklio darbas visomis pakopomis.
    • Nereguliuojamas 230 VAC išėjimas (2 A) – sklendės pavarai ar indikacijai.

    Kur naudojamas?

    • Trifaziai ventiliatoriai su termokontaktais (TK)
    • Gamybos, sandėliavimo, žemės ūkio pastatai
    • Nuolat veikiančios vėdinimo sistemos
    • Trifaziai siurbliai, valdomi įtampa

    Naudojimas pagal poreikį

    Elektrikui.
    TK grandinė prijungiama tiesiai prie reguliatoriaus – nereikia atskiros apsaugos relės.
    Ventiliacijos montuotojui.
    Po įtampos dingimo sistema atsistato pati – mažiau iškvietimų.
    Objekto savininkui.
    Variklis apsaugotas nuo perkaitimo, darbas tylus.

    Pritaikymo gidas: kaip naudojamas praktikoje

    Tipiniai STRS4-80L40 pritaikymai:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Ventiliatorius su termokontaktais Variklio TK laidai → TK gnybtai Variklis apsaugotas nuo perkaitimo Jei variklis neturi TK – vadovaukitės montavimo instrukcija dėl TK grandinės
    Objektas, kur pasitaiko įtampos dingimų Įprastas maitinimas R, S, T, N Po įtampos atsiradimo ventiliatorius pasileidžia pats Svarbu nuotoliniams ar retai lankomiems objektams
    Ventiliatorius su sklende Sklendės pavara 230 VAC → L1 Sklendė atsidaro kartu su ventiliatoriumi L1 apkrova – iki 2 A
    Triukšmui jautri aplinka Variklis, ūžiantis su elektroniniu reguliatoriumi Tylus darbas visomis pakopomis Pakopą rinkitės pagal reikiamą oro kiekį

    Kaip parinkti reguliatoriaus srovę

    Variklio(-ių) vardinė srovė Rekomenduojamas modelis
    iki 1,2 A STRS4-12L40 (1,2 A)
    1,2–1,5 A STRS4-15L40 (1,5 A)
    1,5–2,5 A STRS4-25L40 (2,5 A)
    2,5–4 A STRS4-40L40 (4 A)
    4–6 A STRS4-60L40 (6 A)
    6–8 A STRS4-80L40 (8 A) ← šis modelis
    8–11 A STRS4110L40 (11 A)
    11–14 A STRS4140L50 (14 A)
    Taisyklė: reguliatoriaus maks. srovė ≥ variklio vardinė srovė (žr. variklio lentelę). Jungiant kelis ventiliatorius – to paties tipo variklius, jų vardines sroves sumuokite. Rezervą rinkitės, jei variklio srovė artima modelio ribai arba ventiliatorius dažnai dirba maksimalia pakopa.
    Kada rinktis kitą sprendimą: be TK – STR-4; su nuotoliniu įjungimu (NO/NC) ir aliarmo išėjimu – STRA4 ar STTA4; valdymui 0-10 VDC signalu – STVS4; dviem greičiams – SC2A4 ar ST2R4; 3×230 VAC tinklui – STR-3.

    Pliusai

    • TK gnybtai variklio šiluminei apsaugai
    • Automatinis pasileidimas po įtampos dingimo
    • Sinusinė išėjimo įtampa
    • Nereguliuojamas 230 VAC išėjimas (2 A)
    • Metalinis IP54 korpusas

    Minusai / ribojimai

    • Nėra nuotolinio įjungimo įėjimų ir aliarmo išėjimo – tam STRA4 / STTA4
    • Pakopinis (ne tolygus) reguliavimas – greitis parenkamas iš fiksuotų įtampų
    • Didelis svoris ir matmenys, palyginti su elektroniniais reguliatoriais
    • Tik naudojimui patalpose, darbo temperatūra iki +35 °C
    • Netinka EC ventiliatoriams ir dažnio keitikliu valdomiems varikliams

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus maitinimą.
    • Būtinai prijunkite apsauginį įžeminimą (PE).
    • Patikrinkite, ar variklis tinka įtampos reguliavimui ir ar jo vardinė srovė neviršija 8 A.
    • Maitinimui reikalinga neutralė (N).
    • TK grandinę junkite pagal montavimo instrukcijos schemą.
    • Įrenginys sunkus – tvirtinkite prie laikančios sienos ar konstrukcijos tinkamomis tvirtinimo priemonėmis.
    • Skirtas tik naudojimui patalpose (-20…+35 °C, be kondensacijos); palikite erdvės aušinimui.

    Greitas pasirinkimo gidas

    8 A
    3×400 VAC
    TK
    5 pakopos
    IP54
    Tinka, kai reikia:
    • trifazio ventiliatoriaus su TK valdymo iki 8 A;
    • objektų, kur svarbus automatinis pasileidimas po įtampos dingimo;
    • tylaus variklio darbo.
    Patikrinkite prieš naudojimą:
    • variklio vardinę srovę ir ar jis reguliuojamas įtampa;
    • ar variklis turi termokontaktus (TK);
    • montavimo vietą (27,2 kg, iki +35 °C).
    Svarbus priminimas: STRS4-80L40 nevaldo EC ventiliatorių ir neturi aliarmo išėjimo.

    DUK

    Kam reikalingi TK gnybtai?
    Prie jų jungiami variklio termokontaktai – apsauga nuo variklio perkaitimo.
    Ar reguliatorius pasileis po įtampos dingimo?
    Taip, techniniame lape nurodytas automatinis pasileidimas.
    Kokias įtampas gauna variklis?
    0, 130, 180, 230, 300 ir 400 VAC.
    Kuo skiriasi nuo STR-4?
    STRS4 turi TK gnybtus ir automatinį pasileidimą.
    Ar galima valdyti nuotoliniu kontaktu?
    Ne, tam skirtos STRA4 ir STTA4 serijos su NO/NC įėjimais.

    Transformatorinis trifazio ventiliatoriaus variklio greičio reguliatorius su TK | 8A | 400VAC | virštinkinis | IP54 | Sentera Controls | STRS4-80L40

    Sentera STRS4-80L40 – transformatorinis trifazio ventiliatoriaus greičio reguliatorius iki 8 A su TK gnybtais, 3×400 VAC, 5 pakopos, sinusinė įtampa, automatinis pasileidimas po įtampos dingimo, IP54.
