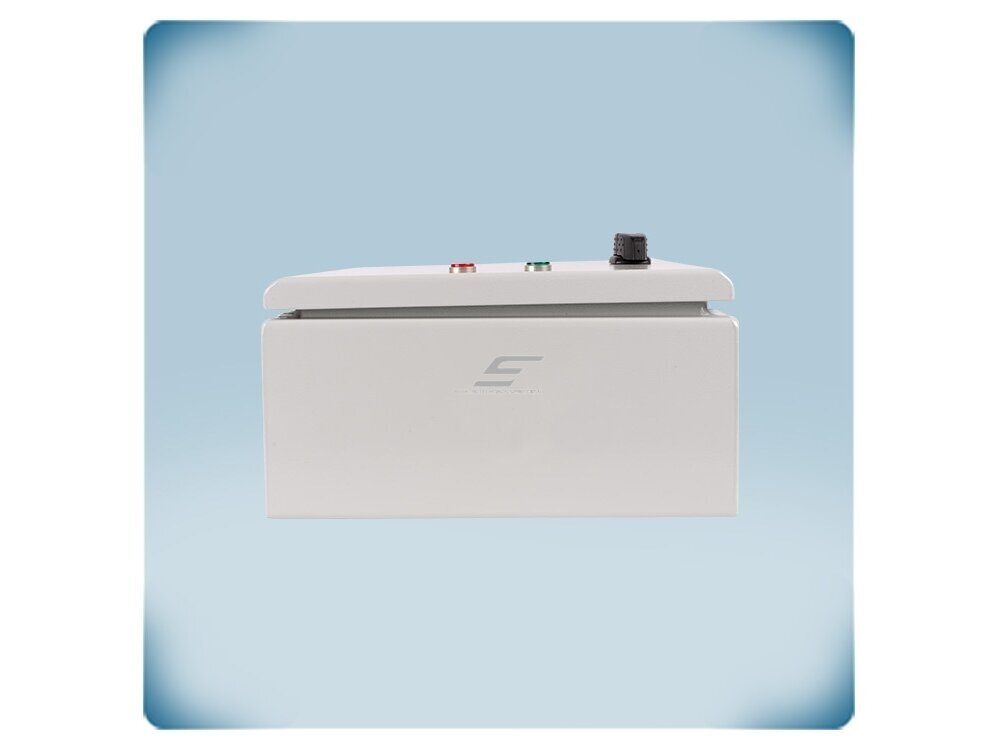

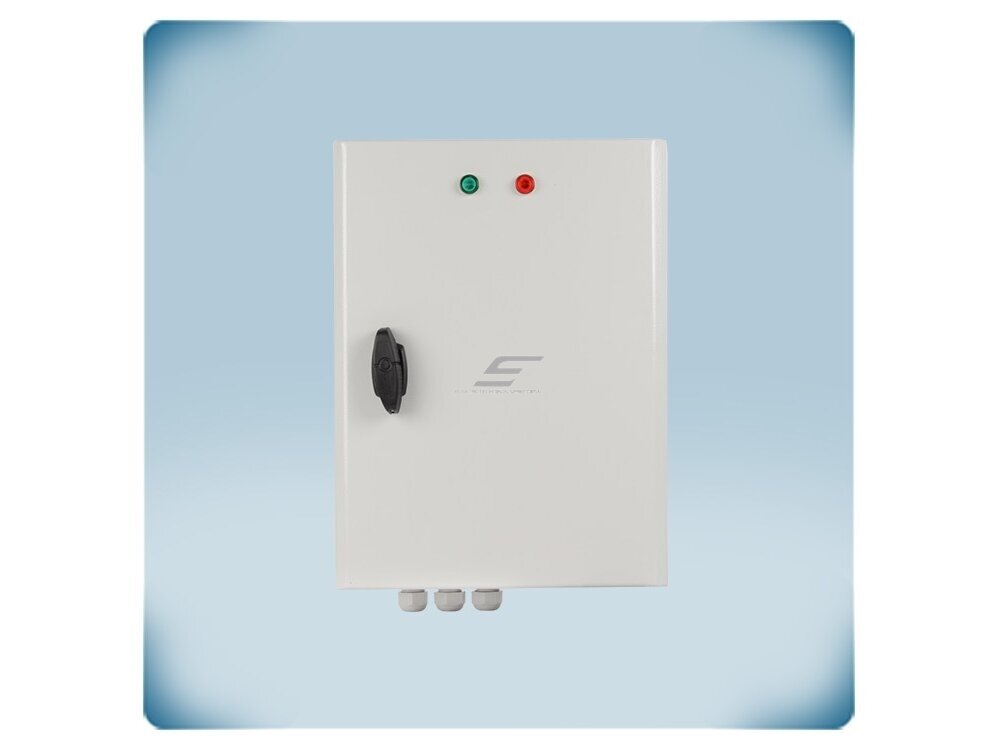

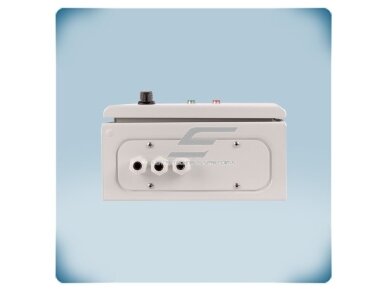

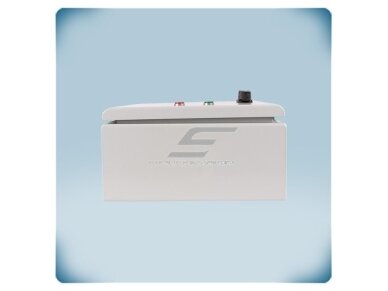

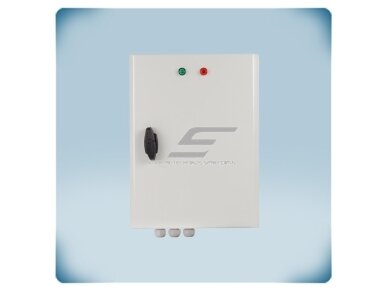

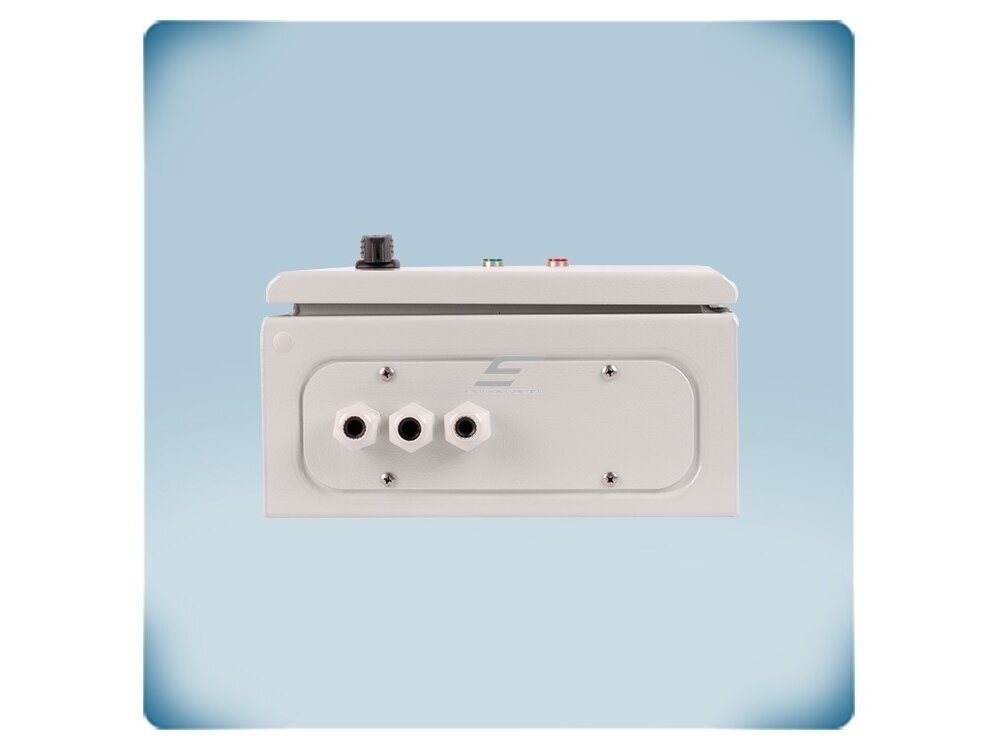

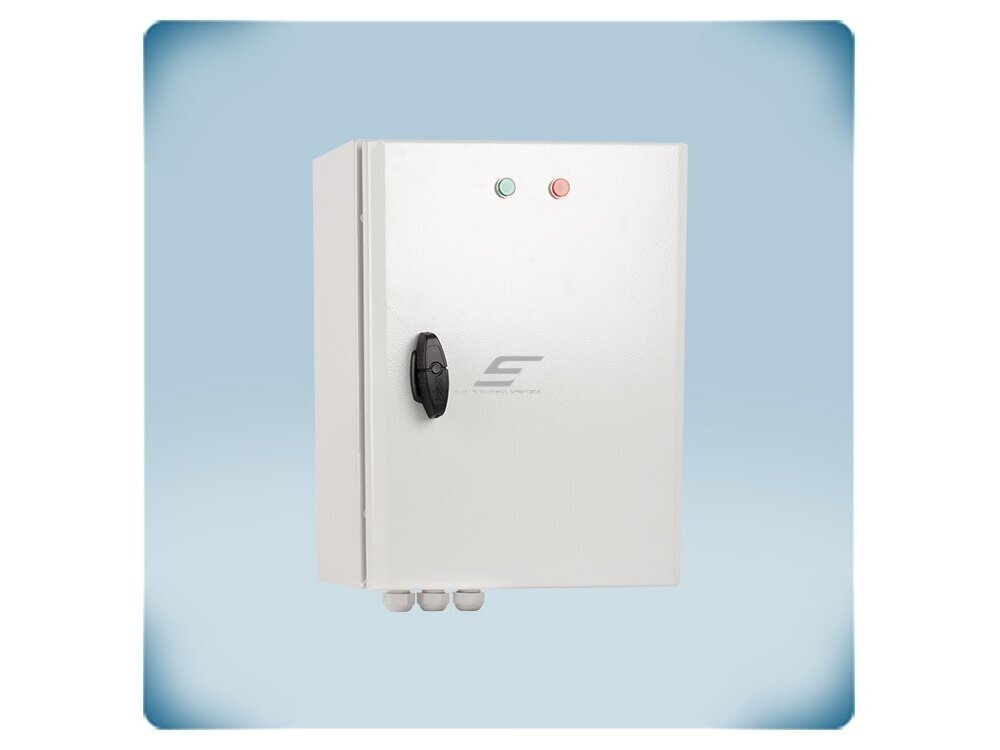

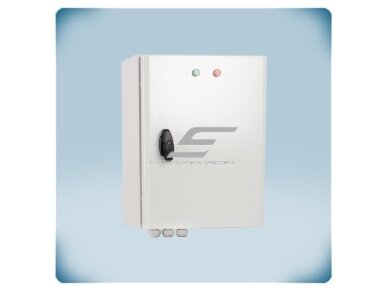

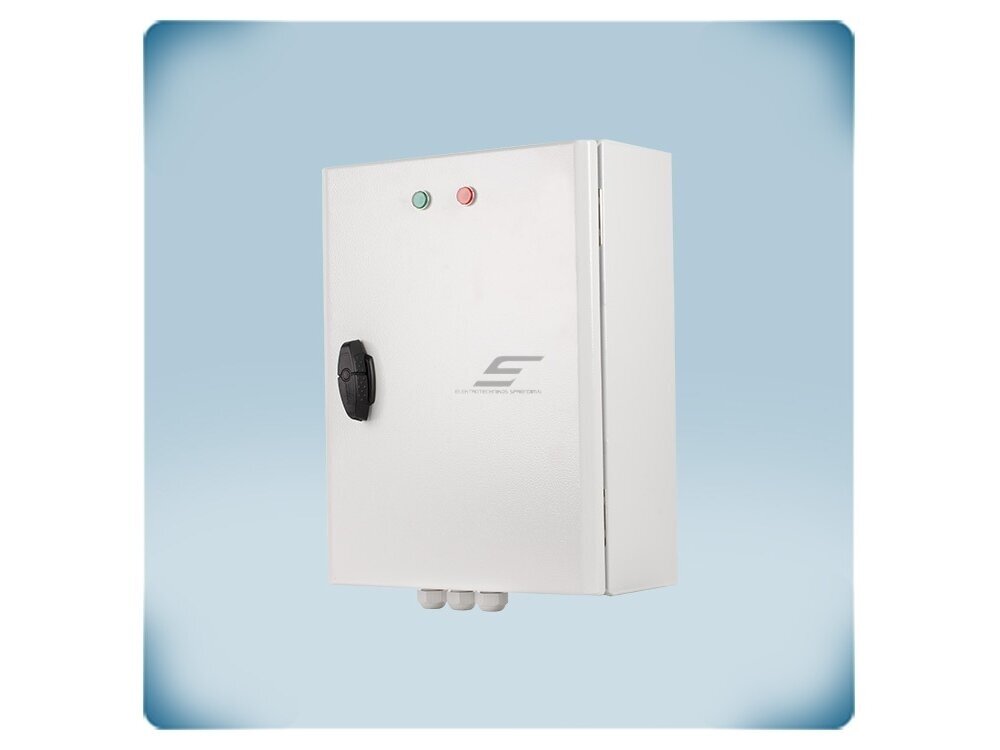

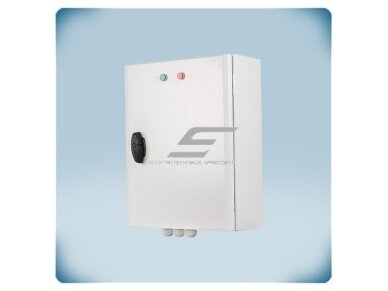

    Transformatorinis trifazio ventiliatoriaus variklio greičio reguliatorius valdomas analoginiu signalu | TK | 8A | 400VAC | virštinkinis | IP54 | Sentera Controls | STVS4-80L40

    Kodas: STVS4-80L40
    Pasiteirauti apie prekę
    Kaina 1032.38 € su PVM
    ( 853.21 € be PVM )
    1610.52 € Sutaupykite 578.14 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

    Transformatorinis trifazio ventiliatoriaus variklio greičio reguliatorius valdomas analoginiu signalu | TK | 8A | 400VAC | virštinkinis | IP54 | Sentera Controls | STVS4-80L40

    STVS4-80L40 – Sentera Controls transformatorinis greičio reguliatorius trifaziams 400 VAC ventiliatorių varikliams iki 8 A, valdomas analoginiu 0-10 VDC signalu (galvaniškai izoliuotas įėjimas). 5 pakopos, sinusinė įtampa, TK gnybtai.

    Pagrindinė mintis:
    Transformatoriaus tylumas ir automatikos patogumas: pakopą parenka jutiklis, valdiklis ar BMS 0-10 VDC signalu, arba išorinis potenciometras. Variklis gauna sinusinę įtampą, o TK būsena perduodama skaitmeniniu 12 VDC išėjimu.
    Kam skirtas STVS4-80L40:
    Šis modelis skirtas didelės galios ventiliatoriams (iki 8 A) – pramoniniams ventiliatoriams gamybos cechuose, sandėliuose, ūkiniuose pastatuose ar didesnei ventiliatorių grupei.
    Maks. variklio srovė
    8 A
    Valdymas
    0-10 VDC (izoliuotas) / potenciometras
    Variklio apsauga
    TK + būsenos išėjimas 12 VDC
    Maitinimas / apsauga
    3×400 VAC + N; IP54

    Veikimo principas

    Reguliatorius montuojamas ant sienos. Maitinimas 3×400 VAC jungiamas į R, S, T ir N, variklis – į U, V, W, termokontaktai – į TK, valdymo signalas – į V/C ir 0V, o nereguliuojamas 230 VAC išėjimas – L1, N1.

    Reguliatoriaus pagrindas – autotransformatorius su keliomis atšakomis (pakopomis). Pagal valdymo signalą variklis perjungiamas į kitą atšaką, todėl išėjimo įtampa keičiasi pakopomis, o ne tolygiai. Išėjimo įtampos: 0 – 130 – 180 – 230 – 300 – 400 VAC. Pakopos įjungiamos didėjant signalui ties 2, 4, 6, 8 ir 9,5 VDC; mažėjant – 0,2 VDC žemiau (histerezė apsaugo nuo „mėtymosi“ tarp pakopų).

    Išėjimo įtampa yra SINUSINĖ – be fazės pjaustymo, kaip elektroniniuose reguliatoriuose. Todėl variklis dirba tyliai net mažu greičiu, nekaista dėl aukštesniųjų harmonikų ir netrukdo kitai įrangai. Tai sprendimas varikliams, kurie valdomi elektroniniu reguliatoriumi ūžia ar zvimbia.

    Rankiniam valdymui galima jungti išorinį potenciometrą (pvz., Sentera MTP-X10K-NA), maitinamą iš +12 VDC išėjimo. Skaitmeninis 12 VDC išėjimas rodo TK būseną: 0 VDC – TK gedimas, 12 VDC – normalus darbas. Inžinieriaus pastaba: mažinant įtampą AC asinchroniniam varikliui didėja slydimas, todėl energijos sutaupoma mažiau nei su EC ventiliatoriumi ar dažnio keitikliu. Transformatorinio reguliatoriaus stiprybė – patikimumas, tylumas ir paprastumas, o ne maksimalus efektyvumas.

    Kuo naudingas STVS4-80L40?
    Vienintelis šios grupės transformatorinis reguliatorius su analoginiu valdymu: tylus sinusinis variklio darbas ir automatinis pakopos parinkimas pagal jutiklį ar BMS.

    Techninės specifikacijos

    Prekės tipas Transformatorinis trifazio ventiliatoriaus variklio greičio reguliatorius su 0-10 VDC valdymu
    Gamintojas / kodas Sentera Controls / STVS4-80L40
    Serija STVS4 (1,5 / 2,5 / 4 / 6 / 8 / 11 A)
    Maitinimo įtampa 3×400 VAC, 50–60 Hz, su neutrale (R, S, T, N)
    Maks. variklio srovė 8 A
    Reguliuojamas išėjimas (U, V, W) 0 – 130 – 180 – 230 – 300 – 400 VAC (padėtys 0–5), sinusinė įtampa
    Analoginis įėjimas (V/C) 0-10 VDC, galvaniškai izoliuotas; arba išorinis potenciometras (MTV / MTP)
    Pakopų perjungimo slenksčiai Didėjant: 2 / 4 / 6 / 8 / 9,5 VDC; mažėjant: 0,2 VDC žemiau
    Nereguliuojamas išėjimas (L1, N1) 230 VAC, maks. 2 A
    Maitinimo išėjimai (+12V, +V) 12 VDC, maks. 50 mA kiekvienas, bendrai ne daugiau 100 mA
    Skaitmeninis išėjimas 12 VDC, maks. 50 mA: 0 VDC – TK gedimas, 12 VDC – normalus darbas
    Variklio apsauga TK gnybtai variklio termokontaktams
    Indikacija Žalias LED – įrenginys įjungtas
    Korpusas Metalinis, miltelinis dažymas RAL 7035
    Apsaugos klasė IP54 (EN 60529), tik naudojimui patalpose
    Darbo aplinka -20…+35 °C, 5–95 % rH be kondensacijos
    Matmenys A 400 / B 425 / C 200 / D 355 / E 355 mm (raidžių reikšmės – pagal techninio lapo brėžinį)
    Pakuotė (I × P × A) 445×410×255 mm
    Svoris 33,05 kg (neto)
    Atitiktis LVD 2014/35/ES, EMC 2014/30/ES (EN 61326), WEEE 2012/19/ES, RoHS 2011/65/ES

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • Analoginis 0-10 VDC valdymas – pakopą parenka jutiklis, valdiklis ar BMS; įėjimas galvaniškai izoliuotas.
    • Histerezė 0,2 VDC – stabilus darbas be dažno pakopų perjungimo.
    • +12 VDC išėjimai – maitinimas išoriniam potenciometrui ar jutikliui (iki 50 mA kiekvienas).
    • TK ir būsenos išėjimas – variklio termokontaktų prijungimas ir 12 VDC signalas automatikai.
    • Sinusinė išėjimo įtampa – tylus variklio darbas visomis pakopomis.
    • Nereguliuojamas 230 VAC išėjimas (2 A) – sklendės pavarai ar vožtuvui.

    Kur naudojamas?

    • Automatizuotos vėdinimo sistemos su trifaziais AC ventiliatoriais
    • Gamybos ir sandėliavimo patalpos su temperatūros ar CO₂ valdymu
    • Objektai su BMS ir 0-10 VDC valdymu
    • Žemės ūkio pastatų vėdinimas pagal klimato valdiklį

    Naudojimas pagal poreikį

    Automatikos integratoriui.
    Standartinis 0-10 VDC įėjimas ir 12 VDC būsenos išėjimas – lengva integracija į valdiklį ar BMS.
    Elektrikui.
    TK, signalų ir galios grandinės prijungiamos prie vieno įrenginio.
    Objekto savininkui.
    Vėdinimas prisitaiko prie poreikio, o variklis dirba tyliai.

    Pritaikymo gidas: kaip naudojamas praktikoje

    Tipiniai STVS4-80L40 pritaikymai:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Gamybos cechas Temperatūros valdiklis 0-10 VDC → V/C, 0V Karštą dieną ventiliatorius perjungiamas į aukštesnę pakopą Slenksčiai: 2 / 4 / 6 / 8 / 9,5 VDC
    Objektas su BMS BMS analoginis išėjimas → V/C; skaitmeninis išėjimas → BMS įėjimas Pakopa valdoma centralizuotai, TK būsena matoma BMS Skaitmeninis išėjimas – 12 VDC, iki 50 mA
    Rankinis valdymas iš kitos patalpos Potenciometras MTP-X10K-NA → +12V / V/C / 0V Operatorius parenka pakopą nuotoliniu potenciometru +12V ir +V bendra apkrova – iki 100 mA
    Ventiliatorius su sklende Sklendės pavara 230 VAC → L1, N1 Sklendė maitinama kartu su ventiliatoriumi L1 apkrova – iki 2 A

    Kaip parinkti reguliatoriaus srovę

    Variklio(-ių) vardinė srovė Rekomenduojamas modelis
    iki 1,5 A STVS4-15L40 (1,5 A)
    1,5–2,5 A STVS4-25L40 (2,5 A)
    2,5–4 A STVS4-40L40 (4 A)
    4–6 A STVS4-60L40 (6 A)
    6–8 A STVS4-80L40 (8 A) ← šis modelis
    8–11 A STVS4110L40 (11 A)
    Taisyklė: reguliatoriaus maks. srovė ≥ variklio vardinė srovė (žr. variklio lentelę). Jungiant kelis ventiliatorius – to paties tipo variklius, jų vardines sroves sumuokite. Rezervą rinkitės, jei variklio srovė artima modelio ribai arba ventiliatorius dažnai dirba maksimalia pakopa.
    Kada rinktis kitą sprendimą: rankiniam valdymui – STR-4 ar STRS4 (su TK); su NO/NC įėjimais ir aliarmu – STRA4 ar STTA4; dviem greičiams pagal laikrodį – SC2A4 ar ST2R4; tolygiam valdymui – EC ventiliatorius ar dažnio keitiklis.

    Pliusai

    • Analoginis 0-10 VDC valdymas (galvaniškai izoliuotas)
    • Sinusinė išėjimo įtampa
    • TK gnybtai ir 12 VDC būsenos išėjimas
    • +12 VDC maitinimas potenciometrui
    • Nereguliuojamas 230 VAC išėjimas (2 A)
    • Metalinis IP54 korpusas

    Minusai / ribojimai

    • Signalas paverčiamas 5 pakopomis – tolygaus greičio keitimo nėra
    • Nėra rankenėlės ant korpuso – rankiniam valdymui reikia išorinio potenciometro
    • Nėra Modbus ryšio
    • Pakopinis (ne tolygus) reguliavimas – greitis parenkamas iš fiksuotų įtampų
    • Didelis svoris ir matmenys, palyginti su elektroniniais reguliatoriais
    • Tik naudojimui patalpose, darbo temperatūra iki +35 °C
    • Netinka EC ventiliatoriams ir dažnio keitikliu valdomiems varikliams

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus maitinimą.
    • Būtinai prijunkite apsauginį įžeminimą (PE).
    • Patikrinkite, ar variklis tinka įtampos reguliavimui ir ar jo vardinė srovė neviršija 8 A.
    • Maitinimui reikalinga neutralė (N).
    • Valdymo signalo kabelius tieskite atskirai nuo galios kabelių.
    • Įrenginys sunkus – tvirtinkite prie laikančios sienos ar konstrukcijos tinkamomis tvirtinimo priemonėmis.
    • Skirtas tik naudojimui patalpose (-20…+35 °C, be kondensacijos); palikite erdvės aušinimui.

    Greitas pasirinkimo gidas

    8 A
    3×400 VAC
    0-10 VDC
    TK
    5 pakopos
    IP54
    Tinka, kai reikia:
    • trifazio ventiliatoriaus iki 8 A valdymo jutikliu, valdikliu ar BMS;
    • tylaus variklio darbo su automatika;
    • TK būsenos perdavimo į automatiką.
    Patikrinkite prieš naudojimą:
    • valdymo signalo tipą – reikia 0-10 VDC;
    • variklio vardinę srovę ir ar jis reguliuojamas įtampa;
    • montavimo vietą (33,05 kg, iki +35 °C).
    Svarbus priminimas: STVS4-80L40 signalą paverčia 5 pakopomis – tai ne tolygus reguliavimas.

    DUK

    Ar greitis keičiasi tolygiai?
    Ne, 0-10 VDC signalas parenka vieną iš 5 pakopų (slenksčiai 2 / 4 / 6 / 8 / 9,5 VDC).
    Ar galima valdyti rankiniu būdu?
    Taip, prijungus išorinį potenciometrą, pvz., Sentera MTP-X10K-NA.
    Ar valdomas 0-20 mA signalu?
    Techniniame lape nurodytas tik 0-10 VDC įėjimas.
    Kaip automatika sužino apie TK gedimą?
    Skaitmeninis išėjimas: 0 VDC – TK gedimas, 12 VDC – normalus darbas.
    Kokias įtampas gauna variklis?
    0, 130, 180, 230, 300 ir 400 VAC.

    Transformatorinis trifazio ventiliatoriaus variklio greičio reguliatorius valdomas analoginiu signalu | TK | 8A | 400VAC | virštinkinis | IP54 | Sentera Controls | STVS4-80L40

    Sentera STVS4-80L40 – transformatorinis trifazio ventiliatoriaus greičio reguliatorius iki 8 A, valdomas 0-10 VDC signalu, 3×400 VAC, 5 pakopos, sinusinė įtampa, TK gnybtai, IP54.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
