  • Nauja prekė   -300.6€Transformatorinis ventiliatoriaus greičio ir elektrinio šildytuvo reguliatorius pagal temperatūrą | 7,5A | 230VAC | virštinkinis | Sentera Controls | GTTE1-75L22

    Transformatorinis ventiliatoriaus greičio ir elektrinio šildytuvo reguliatorius pagal temperatūrą | 7,5A | 230VAC | virštinkinis | Sentera Controls | GTTE1-75L22

    Kodas: GTTE1-75L22
    Pasiteirauti apie prekę
    Kaina 536.78 € su PVM
    ( 443.62 € be PVM )
    837.38 € Sutaupykite 300.60 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

    Transformatorinis ventiliatoriaus greičio ir elektrinio šildytuvo reguliatorius pagal temperatūrą | 7,5A | 230VAC | virštinkinis | Sentera Controls | GTTE1-75L22

    GTTE1-75L22 – Sentera Controls transformatorinis ventiliatorių greičio ir elektrinio šildytuvo reguliatorius pagal temperatūrą. Valdo tiekimo ir ištraukimo ventiliatorius su vienfaziais 230 VAC varikliais (bendra srovė iki 7,5 A) ir įjungia / išjungia elektrinį šildytuvą iki 16 A (3 kW) per atskirą Schuko lizdą.

    Pagrindinė mintis:
    Vienas įrenginys mikroklimatui: ventiliatoriai greitėja pagal temperatūrą, o šildytuvas įjungiamas tada, kai šilumos trūksta. Viskas jungiama kištukais – reguliatorius pakabinamas ant sienos ir įjungiamas į lizdą.
    Kam skirtas GTTE1-75L22:
    Šis modelis skirtas didelės galios ventiliatoriams (iki 7,5 A) – pramoniniams ventiliatoriams gamybos cechuose, sandėliuose, ūkiniuose pastatuose ar didesnei ventiliatorių grupei.
    Maks. ventiliatorių srovė
    7,5 A
    Šildytuvas
    Iki 16 A (3 kW), ON/OFF
    Valdymas
    Pagal temperatūrą 21–35 °C
    Apsauga
    IP54, kištukinis prijungimas

    Veikimo principas

    Reguliatorius tvirtinamas ant sienos per integruotą plokštę ir maitinamas per 1,5 m kabelį su Euro kištuku (230 VAC / 16 A). Tiekimo ir ištraukimo ventiliatoriai jungiami į du Schuko lizdus, elektrinis šildytuvas – į trečią (16 A, 3 kW). Kiekvienas lizdas apsaugotas atskiru saugikliu.

    Reguliatoriaus širdis – autotransformatorius su keliomis atšakomis (pakopomis). Kiekviena pakopa tiekia varikliui vis kitą, fiksuotą įtampą, o išėjimo įtampa lieka SINUSINĖ, kaip tinkle. Dėl to variklis dirba tyliai net mažu greičiu – transformatorinis reguliatorius tinka ir tiems varikliams, kurie su elektroniniu (puslaidininkiniu) reguliatoriumi ūžia ar kaista.

    Pagal integruoto PT500 jutiklio (4 m) temperatūrą reguliatorius automatiškai keičia ventiliatorių greitį penkiomis pakopomis tarp nustatytų ribų: minimali įtampa parenkama rankenėle iš 80 / 140 / 170 / 190 VAC, maksimali – iš 140 / 170 / 190 / 230 VAC. Temperatūra nustatoma potenciometru 21–35 °C, proporcinis diapazonas 2 °C, histerezė 0,2 °C. Elektrinis šildytuvas valdomas įjungimu / išjungimu per papildomą išėjimą.

    Reguliavimas pakopinis, ne tolygus: greitis keičiasi šuoliais tarp fiksuotų įtampų. Inžinieriaus pastaba: kiekvienos pakopos greitis priklauso nuo variklio ir ventiliatoriaus charakteristikos, todėl paleidus verta patikrinti, ar mažiausioje naudojamoje pakopoje variklis užtikrintai įsisuka.

    Kuo naudingas GTTE1-75L22?
    Vėdinimas ir elektrinis šildymas pagal vieną temperatūros nustatymą – be atskiro termostato, relių ir sudėtingo montavimo.

    Techninės specifikacijos

    Prekės tipas Transformatorinis ventiliatorių greičio ir elektrinio šildytuvo reguliatorius pagal temperatūrą
    Gamintojas / kodas Sentera Controls / GTTE1-75L22
    Serija GTTE1 (3,5 / 7,5 A)
    Maitinimo įtampa 230 VAC, 50–60 Hz
    Maks. bendra ventiliatorių srovė 7,5 A
    Šildytuvo išėjimas Schuko lizdas, iki 16 A (3 kW), įjungimas / išjungimas
    Ventiliatorių greitis 5 pakopos, automatiškai pagal temperatūrą
    Min. įtampa (rankenėlė) 80 / 140 / 170 / 190 VAC
    Maks. įtampa (rankenėlė) 140 / 170 / 190 / 230 VAC
    Išėjimo įtampos forma Sinusinė (autotransformatorius)
    Temperatūros nustatymas 21–35 °C, potenciometras
    Proporcinis diapazonas / histerezė 2 °C / 0,2 °C
    Temperatūros jutiklis Integruotas PT500, 4 m, 500 Ω esant 0 °C, matavimo diapazonas -30…+70 °C
    Prijungimas 1,5 m kabelis su Euro kištuku; 2 Schuko lizdai ventiliatoriams, 1 Schuko lizdas šildytuvui
    Saugiklis 5×20 mm, T-12,5 A-H; kiekvienas lizdas apsaugotas atskirai
    Korpusas ABS plastikas, UL94-V0, pilkas RAL 7035
    Apsaugos klasė IP54 (EN 60529), tik naudojimui patalpose
    Darbo aplinka -10…+40 °C, 5–80 % rH be kondensacijos
    Pakuotės matmenys 340×255×155 mm
    Svoris 8,50 kg neto / 9,20 kg bruto
    Atitiktis LVD 2014/35/ES (EN 60335-1), EMC 2014/30/ES (EN 61000-6-2, EN 61000-6-3)

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • Ventiliatorių greitis pagal temperatūrą – 5 pakopos tarp rankenėlėmis nustatytų min. ir maks. įtampų.
    • Elektrinio šildytuvo valdymas – atskiras Schuko lizdas iki 16 A (3 kW), įjungimas / išjungimas.
    • Tiekimas ir ištraukimas – du lizdai tiekimo ir ištraukimo ventiliatoriams.
    • Integruotas 4 m PT500 jutiklis – atskiro jutiklio nereikia.
    • Atskiri lizdų saugikliai – gedimas vienoje grandinėje neišjungia kitų.

    Kur naudojamas?

    • Šiltnamiai
    • Ūkiniai pastatai, gyvulių ir paukščių laikymo patalpos
    • Gyvenamieji namai, dirbtuvės, techninės patalpos
    • Patalpos, kuriose reikia ir vėdinti, ir pašildyti

    Naudojimas pagal poreikį

    Ūkininkui ir šiltnamio savininkui.
    Vėdinimas ir šildymas pagal vieną nustatytą temperatūrą, be atskiro termostato.
    Elektrikui.
    Kištukinis prijungimas, atskiri saugikliai lizdams, integruotas jutiklis.
    Ventiliacijos montuotojui.
    Min. ir maks. greitis nustatomi rankenėlėmis pagal konkrečius ventiliatorius.

    Pritaikymo gidas: kaip naudojamas praktikoje

    Tipiniai GTTE1-75L22 pritaikymai:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Šiltnamis Tiekimo ir ištraukimo ventiliatoriai → 2 lizdai; šildytuvas → 3 lizdas Vėdinama ir šildoma pagal vieną nustatymą Jutiklį montuokite augalų zonoje, ne prie šildytuvo
    Paukštidė / gyvulių patalpa Ventiliatoriai → lizdai; elektrinis šildytuvas → šildytuvo lizdas Palaikoma pastovi temperatūra Šildytuvas – iki 16 A (3 kW)
    Dirbtuvės, sandėlis Ištraukimo ventiliatorius → lizdas Ventiliatorius greitėja kylant temperatūrai Bendra ventiliatorių srovė – iki 7,5 A
    Tylus darbas Min. įtampos rankenėlė – 80 arba 140 VAC Mažu poreikiu ventiliatoriai sukasi lėtai ir tyliai Patikrinkite, ar variklis įsisuka mažiausioje įtampoje

    Kaip parinkti reguliatoriaus srovę

    Variklio(-ių) vardinė srovė Rekomenduojamas modelis
    iki 3,5 A GTTE1-35L22 (3,5 A)
    3,5–7,5 A GTTE1-75L22 (7,5 A) ← šis modelis
    Taisyklė: reguliatoriaus maks. srovė ≥ variklio (ar kelių variklių sumos) vardinė srovė iš variklio lentelės. Transformatoriniam reguliatoriui variklio paleidimo srovė jau įvertinta gamintojo, papildomos atsargos nereikia. Kelis ventiliatorius junkite tik su to paties tipo, įtampa reguliuojamais AC varikliais. Šildytuvo srovė skaičiuojama atskirai (iki 16 A).
    Kada rinktis kitą sprendimą: šildytuvo valdyti nereikia – GTT-1 serija (su rankiniu režimu); vandeninis šildytuvas ir Modbus – GTH21 serija; tolygus valdymas 0-10 VDC – elektroninė EVS-1 serija.

    Pliusai

    • Ventiliatorių ir elektrinio šildytuvo valdymas viename įrenginyje
    • Šildytuvo lizdas iki 16 A (3 kW)
    • Integruotas 4 m PT500 jutiklis
    • Kištukinis prijungimas, atskiri lizdų saugikliai
    • Sinusinė išėjimo įtampa – tylus darbas
    • IP54 korpusas, darbo aplinka iki +40 °C

    Minusai / ribojimai

    • Pakopinis, ne tolygus reguliavimas
    • Rankinio greičio režimo nėra – tik automatinis valdymas
    • Temperatūros nustatymas tik 21–35 °C
    • Šildytuvas valdomas tik įjungimu / išjungimu
    • Nėra 0-10 VDC, Modbus ir TK gnybtų
    • Tik vienfaziams įtampa valdomiems AC varikliams; EC ventiliatoriams netinka

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus maitinimą.
    • Būtinai prijunkite apsauginį įžeminimą (PE).
    • Prijungtų variklių bendra vardinė srovė neturi viršyti 7,5 A.
    • Saugiklį keiskite tik tokio paties tipo ir vardinės srovės, nurodyto techniniame lape.
    • Elektrinio šildytuvo galia – ne daugiau kaip 16 A (3 kW).
    • Reguliatorių junkite į įžemintą lizdą, kurio grandinė apskaičiuota bendrai ventiliatorių ir šildytuvo apkrovai.
    • Skirtas tik naudojimui patalpose (-10…+40 °C).

    Greitas pasirinkimo gidas

    7,5 A
    230 VAC
    Šildytuvas 16 A
    PT500 4 m
    IP54
    Tinka, kai reikia:
    • ventiliatorių iki 7,5 A ir elektrinio šildytuvo iki 16 A valdymo pagal temperatūrą;
    • šiltnamių ir ūkinių patalpų;
    • greito kištukinio prijungimo.
    Patikrinkite prieš naudojimą:
    • bendrą ventiliatorių srovę ir ar varikliai reguliuojami įtampa;
    • šildytuvo srovę (iki 16 A) ir kištuką;
    • ar reikiama temperatūra patenka į 21–35 °C;
    • ar elektros grandinė atlaikys bendrą apkrovą.
    Svarbus priminimas: GTTE1-75L22 nevaldo EC ventiliatorių, trifazių variklių ir vandeninių šildytuvų.

    DUK

    Kokį šildytuvą galima prijungti?
    Elektrinį šildytuvą su Schuko kištuku iki 16 A (3 kW); jis įjungiamas ir išjungiamas pagal temperatūrą.
    Kiek ventiliatorių galima prijungti?
    Du – tiekimo ir ištraukimo – į atskirus lizdus; bendra jų srovė iki 7,5 A.
    Kokiu temperatūrų intervalu veikia?
    Nustatoma 21–35 °C, proporcinis diapazonas 2 °C, histerezė 0,2 °C.
    Ar galima nustatyti mažiausią greitį?
    Taip, min. įtampa parenkama rankenėle (80 / 140 / 170 / 190 VAC), maks. – kita rankenėle (140 / 170 / 190 / 230 VAC).
    Ar jutiklis yra komplekte?
    Taip, integruotas 4 m PT500 jutiklis.

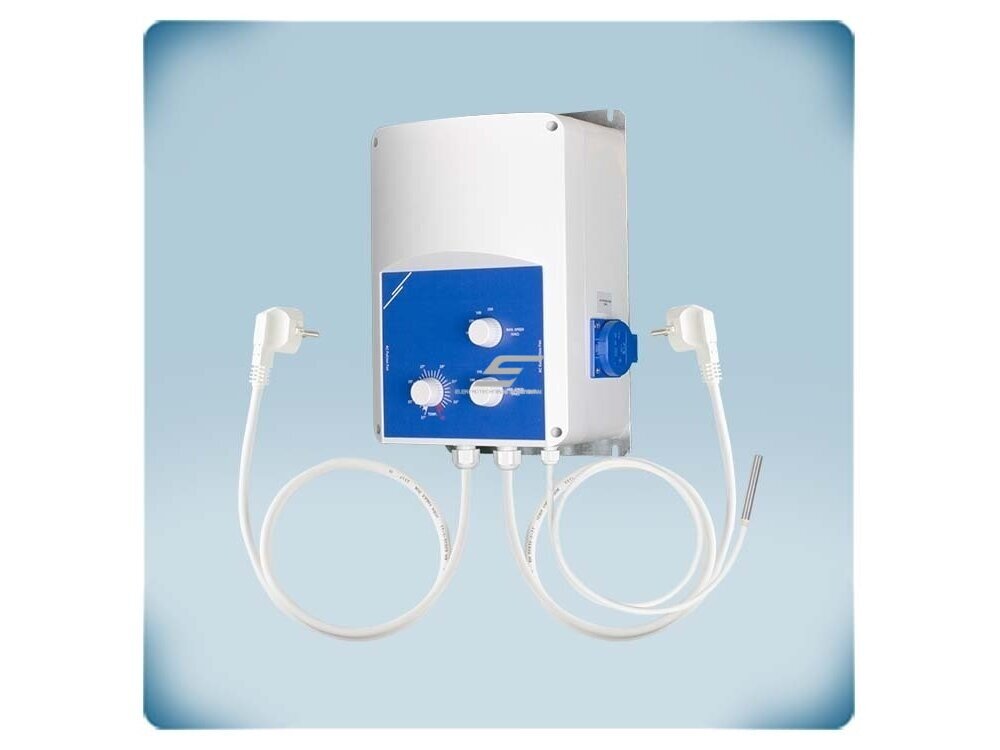

    Transformatorinis ventiliatoriaus greičio ir elektrinio šildytuvo reguliatorius pagal temperatūrą | 7,5A | 230VAC | virštinkinis | Sentera Controls | GTTE1-75L22

    Sentera GTTE1-75L22 – transformatorinis ventiliatorių greičio ir elektrinio šildytuvo reguliatorius pagal temperatūrą, ventiliatoriai iki 7,5 A, šildytuvas iki 16 A, 230 VAC, PT500 4 m, IP54.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
