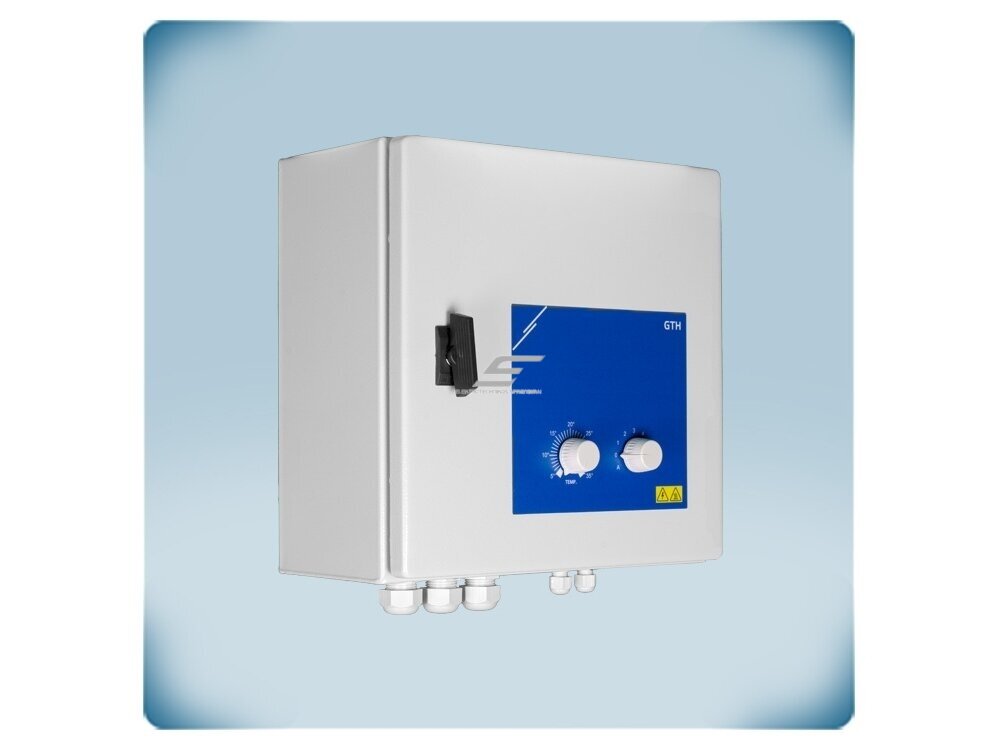

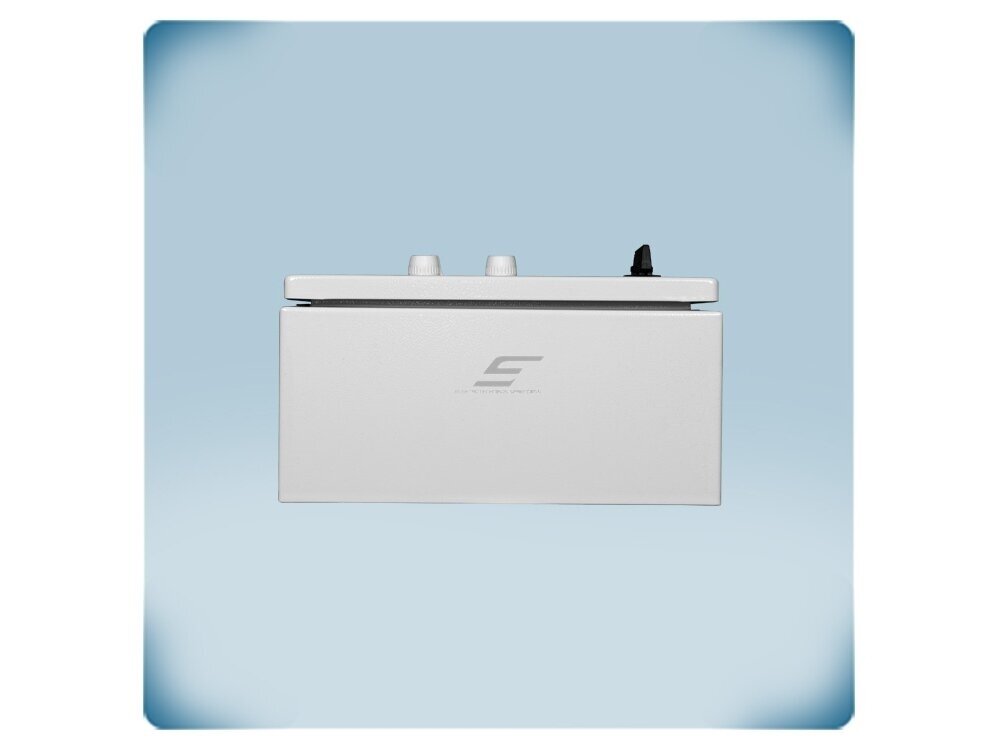

    Transformatorinis ventiliatoriaus greičio ir vandeninio šildytuvo reguliatorius pagal temperatūrą | 10A | 230VAC | virštinkinis | IP54 | Sentera Controls | GTH21100L22

    Kodas: GTH21100L22
    Pasiteirauti apie prekę
    Kaina 527.21 € su PVM
    ( 435.71 € be PVM )
    822.45 € Sutaupykite 295.24 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

    Transformatorinis ventiliatoriaus greičio ir vandeninio šildytuvo reguliatorius pagal temperatūrą | 10A | 230VAC | virštinkinis | IP54 | Sentera Controls | GTH21100L22

    GTH21100L22 – Sentera Controls transformatorinis ventiliatoriaus greičio ir vandeninio šildytuvo vožtuvo reguliatorius pagal temperatūrą, vienfaziams 230 VAC įtampa valdomiems varikliams iki 10 A. Turi šildymo / vėdinimo režimus, 230 VAC išėjimą karšto vandens vožtuvui ir Modbus RTU sąsają (SenteraWeb).

    Pagrindinė mintis:
    Oro šildytuvo ar vėdinimo agregato valdiklis: pagal temperatūrą reguliuoja ventiliatoriaus greitį ir atidaro karšto vandens vožtuvą. Gali dirbti savarankiškai arba būti stebimas ir konfigūruojamas per Modbus RTU / SenteraWeb.
    Kam skirtas GTH21100L22:
    Šis modelis skirtas didelės galios ventiliatoriams (iki 10 A) – pramoniniams ventiliatoriams gamybos cechuose, sandėliuose, ūkiniuose pastatuose ar didesnei ventiliatorių grupei.
    Maks. variklio srovė
    10 A
    Vožtuvas
    230 VAC / 2 A išėjimas
    Valdymas
    Pagal temperatūrą 5–35 °C, Modbus RTU
    Apsauga
    IP54, metalinis korpusas

    Veikimo principas

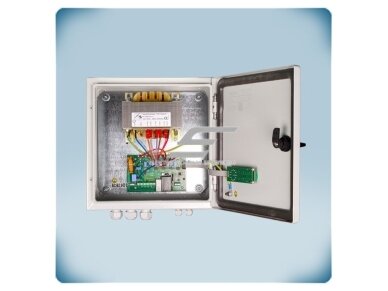

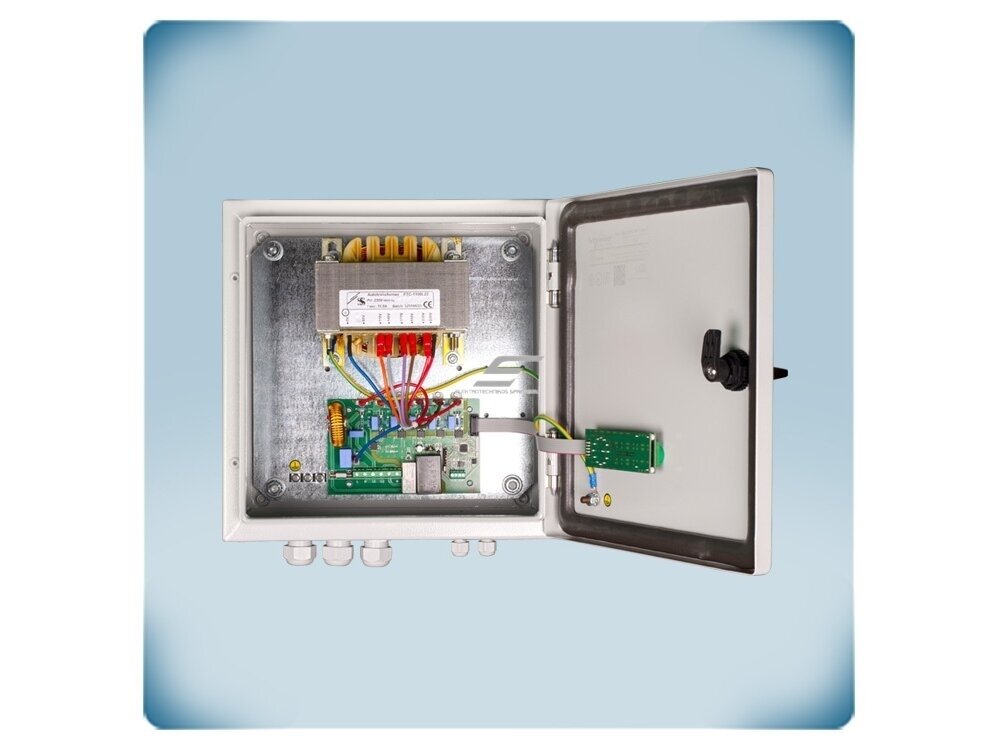

    Reguliatorius montuojamas ant sienos metaliniame korpuse. Prijungiamas 230 VAC maitinimas (L, N, PE), variklis (U1, U2), karšto vandens vožtuvas prie nereguliuojamo išėjimo (L1, N, PE; 230 VAC / 2 A), išorinis PT500 temperatūros jutiklis (TEMP; į komplektą neįeina) ir, pagal poreikį, Modbus RTU linija (A, B).

    Reguliatoriaus širdis – autotransformatorius su keliomis atšakomis (pakopomis). Kiekviena pakopa tiekia varikliui vis kitą, fiksuotą įtampą, o išėjimo įtampa lieka SINUSINĖ, kaip tinkle. Dėl to variklis dirba tyliai net mažu greičiu – transformatorinis reguliatorius tinka ir tiems varikliams, kurie su elektroniniu (puslaidininkiniu) reguliatoriumi ūžia ar kaista.

    7 padėčių perjungikliu pasirenkama: išjungta, penkios rankinės pakopos arba automatinis režimas. Išėjimo įtampos – 0-(80)-110-140-170-190-230 VAC (80 VAC atšaka yra, bet neprijungta). Automatiniame režime greitis keičiamas pakopomis proporciniame diapazone (1–10 °C) apie nustatytą temperatūrą 5–35 °C.

    Šildymo režime, kai temperatūra žemesnė už nustatytą, ventiliatorius dirba ir vožtuvo išėjimas įjungtas (230 VAC); pasiekus nustatytą temperatūrą variklis išjungiamas ir vožtuvas uždaromas. Vėdinimo režime logika atvirkštinė. Režimas pasirenkamas trumpikliu ant plokštės arba per Modbus. Rankiniame režime greitis nustatomas ranka, bet variklis veikia tik tada, kai tai leidžia temperatūros sąlyga.

    Kuo naudingas GTH21100L22?
    Ventiliatorius, karšto vandens vožtuvas ir Modbus integracija viename metaliniame IP54 korpuse – paprastas vandeninio oro šildytuvo valdymas be atskiro termostato.

    Techninės specifikacijos

    Prekės tipas Transformatorinis ventiliatoriaus greičio ir vandeninio šildytuvo reguliatorius pagal temperatūrą
    Gamintojas / kodas Sentera Controls / GTH21100L22
    Serija GTH21 (7,5 / 10 A)
    Maitinimo įtampa 230 VAC, 50–60 Hz
    Maks. variklio srovė 10 A
    Išėjimo įtampos pakopos 0 – (80) – 110 – 140 – 170 – 190 – 230 VAC (80 VAC atšaka neprijungta)
    Išėjimo įtampos forma Sinusinė (autotransformatorius)
    Režimai 7 padėčių perjungiklis: išjungta, 5 rankinės pakopos, automatinis
    Darbo logika Šildymas / vėdinimas – trumpiklis ant plokštės arba Modbus
    Vožtuvo išėjimas Nereguliuojamas 230 VAC, 2 A (karšto vandens vožtuvui)
    Temperatūros nustatymas 5–35 °C, 1 °C žingsniu, potenciometras
    Proporcinis diapazonas 1–10 °C
    Temperatūros jutiklis Išorinis PT500 (į komplektą neįeina)
    Komunikacija Modbus RTU (RS485, A/B), SenteraWeb debesies platforma
    Indikacija LED ant plokštės: būsena ir vožtuvo išėjimas
    Saugiklis 5×20 mm, T-12,5 A-H
    Korpusas Metalinis (plienas), miltelinis dažymas RAL 7035
    Apsaugos klasė IP54 (EN 60529)
    Darbo aplinka -10…+35 °C, < 95 % rH be kondensacijos
    Gnybtai Iki 2,5 mm²
    Pakuotės matmenys 330×300×190 mm
    Svoris 12,50 kg neto / 12,94 kg bruto
    Atitiktis LVD 2014/35/ES (EN 60730-1), EMC 2014/30/ES (EN 61000-6-1, EN 61000-6-3), RoHS 2011/65/ES

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • Greitis pagal temperatūrą – pakopinis automatinis reguliavimas proporciniame diapazone 1–10 °C.
    • Vandeninio šildytuvo vožtuvas – 230 VAC / 2 A išėjimas atidaro vožtuvą pagal temperatūrą.
    • Šildymo / vėdinimo režimas – atvirkštinė logika pasirenkama trumpikliu arba per Modbus.
    • Modbus RTU ir SenteraWeb – nuotolinis stebėjimas ir parametrų keitimas.
    • Rankinis režimas – 5 pakopos ir išjungimo padėtis.
    • Sinusinė išėjimo įtampa – tylus variklio darbas.

    Kur naudojamas?

    • Sandėliai, dirbtuvės, gamybos patalpos su vandeniniais oro šildytuvais
    • Šiltnamiai
    • Arklidės ir kiti ūkiniai pastatai
    • Vėdinimo sistemos su vandeniniu šildytuvu ir vienfaziu AC ventiliatoriumi

    Naudojimas pagal poreikį

    Šildymo ir ventiliacijos montuotojui.
    Ventiliatorius ir vožtuvas valdomi pagal vieną temperatūros nustatymą.
    Elektrikui.
    Aiškūs gnybtai (L/N/PE, U1/U2, L1, TEMP, A/B), metalinis IP54 korpusas.
    Objekto administratoriui.
    Parametrai stebimi ir keičiami per Modbus RTU ar SenteraWeb.

    Pritaikymo gidas: kaip naudojamas praktikoje

    Tipiniai GTH21100L22 pritaikymai:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Sandėlis su vandeniniu oro šildytuvu Šildytuvo ventiliatorius → U1, U2; vožtuvas → L1; PT500 → TEMP Šalta – ventiliatorius dirba, vožtuvas atidarytas; šilta – išjungiama Šildymo režimas (trumpiklis)
    Šiltnamio vėdinimas Ventiliatorius → U1, U2; PT500 → TEMP Kylant temperatūrai ventiliatorius įjungiamas ir greitėja Vėdinimo režimas – atvirkštinė logika
    Integracija į BMS Modbus RTU → A, B Stebėjimas ir nustatymai nuotoliniu būdu Modbus nustatymų atstatymas – trumpiklis 1–2, ≥ 15 s
    Arklidė, ūkinis pastatas Ventiliatorius → U1, U2; jutiklis – gyvulių zonoje Palaikoma nustatyta temperatūra Jutiklis PT500 perkamas atskirai

    Kaip parinkti reguliatoriaus srovę

    Variklio(-ių) vardinė srovė Rekomenduojamas modelis
    iki 7,5 A GTH21-75L22 (7,5 A)
    7,5–10 A GTH21100L22 (10 A) ← šis modelis
    Taisyklė: reguliatoriaus maks. srovė ≥ variklio (ar kelių variklių sumos) vardinė srovė iš variklio lentelės. Transformatoriniam reguliatoriui variklio paleidimo srovė jau įvertinta gamintojo, papildomos atsargos nereikia. Kelis ventiliatorius junkite tik su to paties tipo, įtampa reguliuojamais AC varikliais.
    Kada rinktis kitą sprendimą: elektrinis šildytuvas – GTTE1 serija; tik ventiliatorius pagal temperatūrą su integruotu jutikliu – GTT-1 serija; tolygus valdymas 0-10 VDC – elektroninė EVS-1 serija.

    Pliusai

    • Ventiliatoriaus ir vandeninio šildytuvo vožtuvo valdymas
    • Šildymo / vėdinimo režimai
    • Modbus RTU ir SenteraWeb
    • Platus nustatymo diapazonas 5–35 °C
    • Sinusinė išėjimo įtampa – tylus darbas
    • Metalinis IP54 korpusas

    Minusai / ribojimai

    • Pakopinis, ne tolygus reguliavimas
    • PT500 jutiklis į komplektą neįeina
    • Vožtuvas valdomas tik įjungimu / išjungimu (230 VAC), ne 0-10 VDC
    • Didelis svoris (12,50 kg)
    • Nėra TK gnybtų ir aliarmo išėjimo
    • Tik vienfaziams įtampa valdomiems AC varikliams; EC ventiliatoriams netinka

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus maitinimą.
    • Būtinai prijunkite apsauginį įžeminimą (PE).
    • Prijungtų variklių bendra vardinė srovė neturi viršyti 10 A.
    • Saugiklį keiskite tik tokio paties tipo ir vardinės srovės, nurodyto techniniame lape.
    • Vožtuvo išėjimo apkrova – ne daugiau kaip 2 A.
    • Laidų skerspjūvis gnybtuose – iki 2,5 mm².
    • Naudoti švariame ore, be agresyvių ir degių dujų; darbo aplinka -10…+35 °C.

    Greitas pasirinkimo gidas

    10 A
    230 VAC
    Vandens vožtuvas
    Modbus RTU
    IP54
    Tinka, kai reikia:
    • vandeninio oro šildytuvo su ventiliatoriumi iki 10 A valdymo;
    • ventiliatoriaus valdymo pagal temperatūrą šildymo ar vėdinimo režimu;
    • objektų su Modbus / SenteraWeb stebėsena.
    Patikrinkite prieš naudojimą:
    • variklio vardinę srovę ir ar jis reguliuojamas įtampa;
    • vožtuvo pavaros tipą (230 VAC įjungimas / išjungimas, iki 2 A);
    • ar turite PT500 jutiklį;
    • aplinkos temperatūrą (-10…+35 °C).
    Svarbus priminimas: GTH21100L22 nevaldo EC ventiliatorių, trifazių variklių ir 0-10 VDC vožtuvų; PT500 jutiklis perkamas atskirai.

    DUK

    Ar jutiklis yra komplekte?
    Ne, reikalingas išorinis PT500 jutiklis, jungiamas prie TEMP gnybtų.
    Kaip valdomas vandens vožtuvas?
    230 VAC / 2 A išėjimu: šildymo režime įjungiamas, kai temperatūra žemesnė už nustatytą, ir išjungiamas ją pasiekus.
    Ar galima valdyti 0-10 V vožtuvą?
    Ne, vožtuvo išėjimas – 230 VAC įjungimas / išjungimas.
    Ar galima prijungti prie BMS?
    Taip, per Modbus RTU (RS485); parametrus galima stebėti ir per SenteraWeb.
    Kuo skiriasi šildymo ir vėdinimo režimai?
    Šildymo režime ventiliatorius dirba, kai per šalta; vėdinimo – kai per šilta.

    Transformatorinis ventiliatoriaus greičio ir vandeninio šildytuvo reguliatorius pagal temperatūrą | 10A | 230VAC | virštinkinis | IP54 | Sentera Controls | GTH21100L22

    Sentera GTH21100L22 – transformatorinis ventiliatoriaus ir vandeninio šildytuvo reguliatorius pagal temperatūrą, iki 10 A, 230 VAC, vožtuvo išėjimas 2 A, Modbus RTU, SenteraWeb, IP54.
