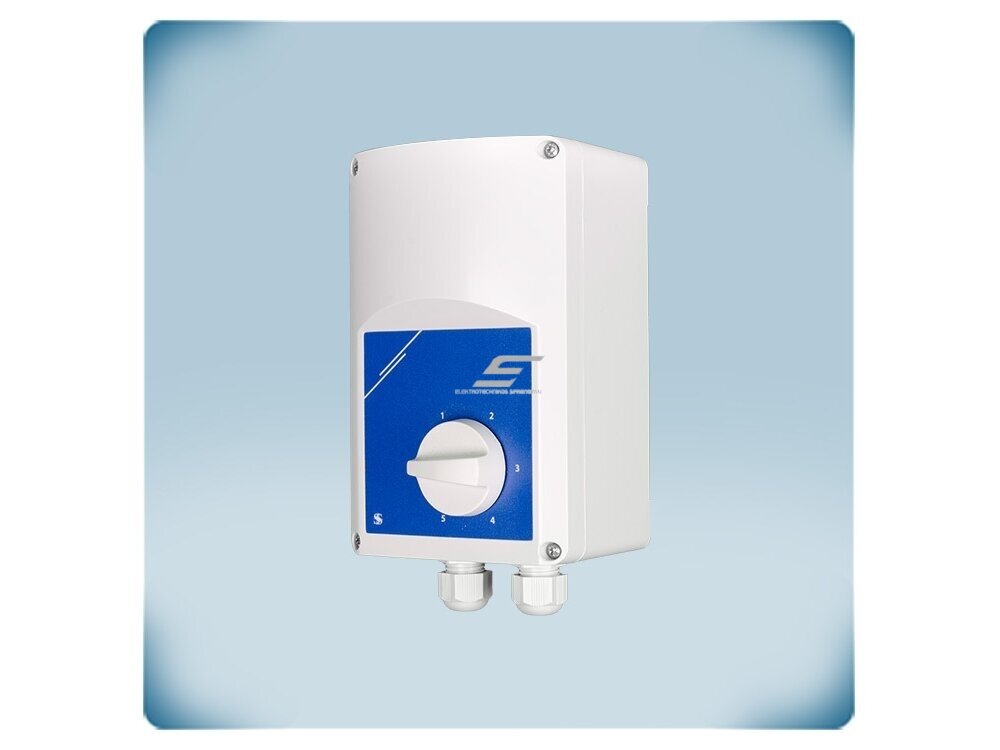

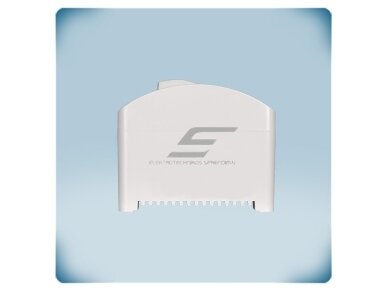

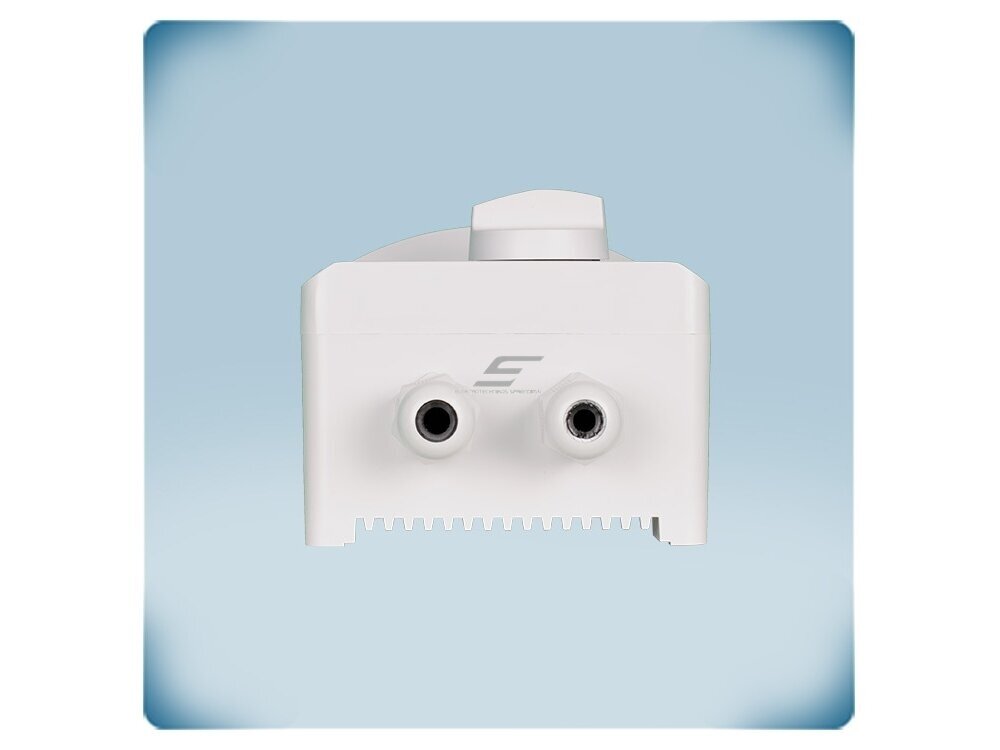

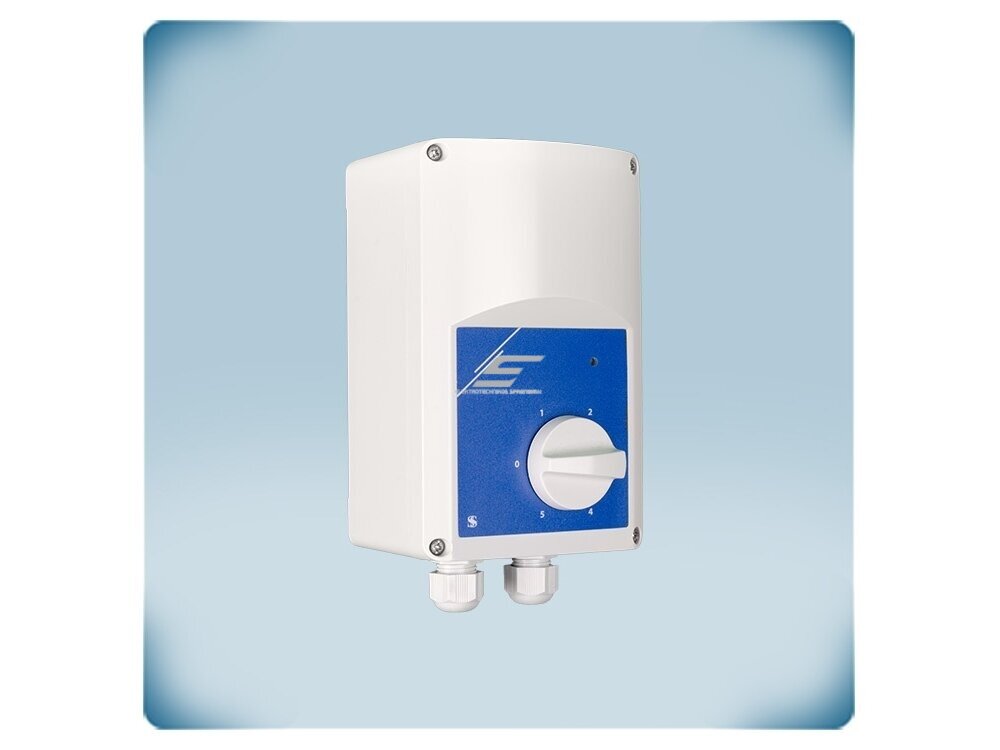

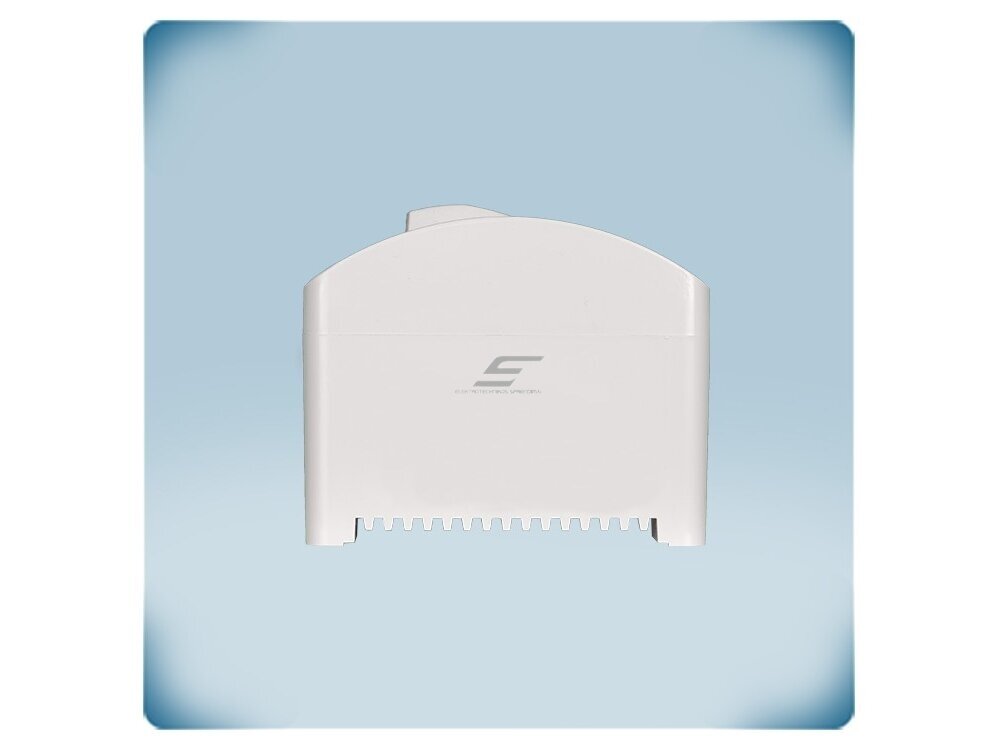

    Transformatorinis ventiliatoriaus variklio greičio reguliatorius | 0,8A | 230VAC | virštinkinis | IP54 | Sentera Controls | STR-1-08L22

    Kodas: STR-1-08L22
    Pasiteirauti apie prekę
    Kaina 102.45 € su PVM
    ( 84.67 € be PVM )
    159.83 € Sutaupykite 57.38 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

    Transformatorinis ventiliatoriaus variklio greičio reguliatorius | 0,8A | 230VAC | virštinkinis | IP54 | Sentera Controls | STR-1-08L22

    STR-1-08L22 – Sentera Controls transformatorinis ventiliatoriaus greičio reguliatorius vienfaziams AC varikliams iki 0,8 A. Greitis perjungiamas 5 padėčių rankenėle, o variklis visose pakopose maitinamas sinusine įtampa (0-(80)-110-140-170-190-230 VAC) – darbas tylus, be elektroninio reguliavimo ūžesio.

    Pagrindinė mintis:
    Paprasčiausias ir patikimiausias būdas valdyti AC ventiliatorių: rankenėlė su 5 greičiais ir OFF padėtimi, žalias šviesos diodas ir nereguliuojamas 230 V išėjimas. STR-1-08L22 skirtas mažesniems kanaliniams ar ašiniams ventiliatoriams (iki 0,8 A).
    Kam skirtas STR-1-08L22:
    Šis modelis skirtas nedidelės galios ventiliatoriams (iki 0,8 A) – vienam ar dviem kanaliniams ar ašiniams ventiliatoriams biure, vonioje, virtuvėje ar nedidelėje patalpoje.
    Maks. variklio srovė
    0,8 A
    Valdymas
    5 pakopų rankenėlė + OFF
    Išėjimo pakopos
    0-(80)-110-140-170-190-230 VAC
    Apsauga
    IP54, virštinkinis montavimas

    Veikimo principas

    Reguliatorius montuojamas ant sienos ar konstrukcijos. Prijungiamas 230 VAC maitinimas (L, N, PE), variklis prie reguliuojamo išėjimo (U, N), o nereguliuojamas L1 išėjimas (230 VAC, maks. 2 A) gali maitinti sklendės pavarą ar kitą pagalbinį įrenginį.

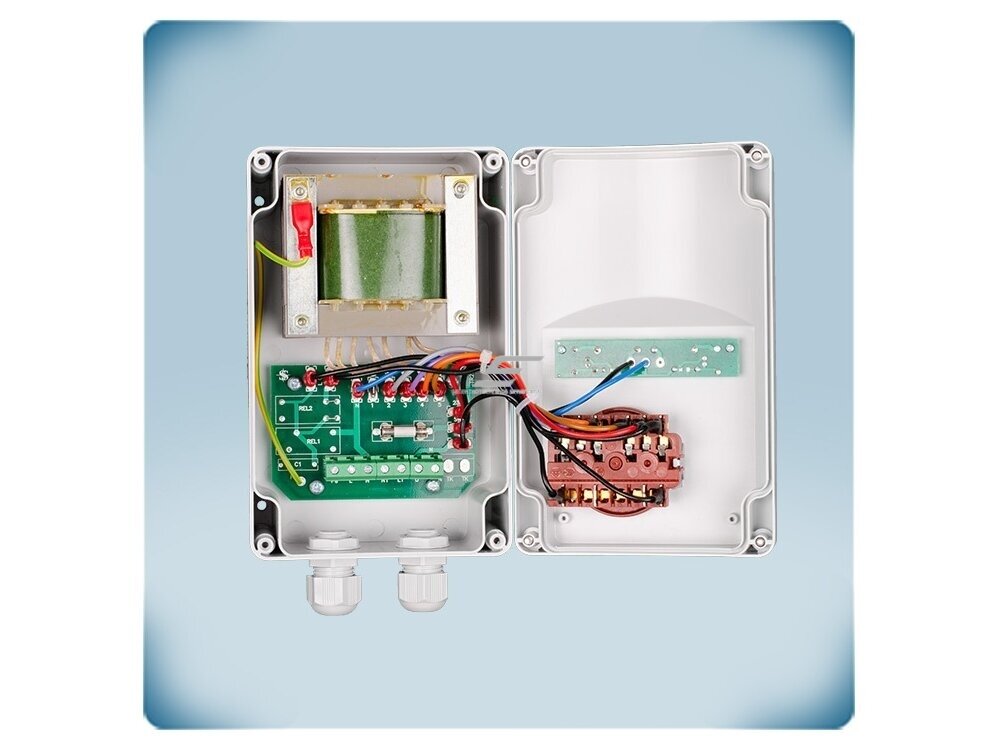

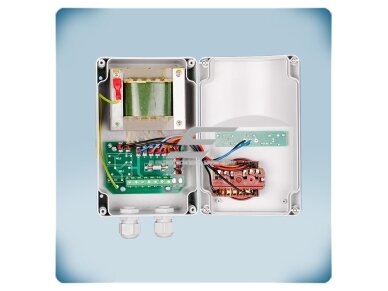

    Viduje – autotransformatorius su keliomis išėjimo atšakomis. Kiekviena pakopa variklį maitina vis kita, iš anksto nustatyta įtampa: 0-(80)-110-140-170-190-230 VAC. Reguliavimas pakopinis, ne tolygus – greitis keičiamas fiksuotais žingsniais. Rankenėlės padėtyse 1–5 išėjime yra 110, 140, 170, 190 ir 230 VAC; padėtyje 0 variklis ir L1 išėjimas išjungti. 80 V atšaka gamykliškai nenaudojama; kitas įtampas galima parinkti keičiant laidų jungimą.

    Išėjimo įtampa yra sinusinė, nes ji gaunama transformatoriumi, o ne elektroniškai „kapojant“ sinusoidę. Todėl variklis dirba tyliai, mažiau kaista ir neūžia – transformatorinis reguliatorius tinka ir tiems AC varikliams, kurie su elektroniniu (triakiniu) reguliatoriumi mažu greičiu girdimai ūžia.

    Inžinieriaus pastaba: AC asinchroninio variklio greitis mažinamas didinant slydimą, todėl energijos sutaupoma mažiau nei su EC ventiliatoriumi ar dažnio keitikliu. Didžiausias transformatorinio reguliavimo privalumas – tylus ir patikimas variklio darbas visose pakopose.

    Kuo naudingas STR-1-08L22?
    Sinusinė išėjimo įtampa reiškia tylų variklio darbą visomis pakopomis, o paprasta konstrukcija be elektronikos – ilgą ir patikimą tarnavimą.

    Techninės specifikacijos

    Prekės tipas Transformatorinis ventiliatoriaus greičio reguliatorius
    Gamintojas / kodas Sentera Controls / STR-1-08L22
    Serija STR-1 (0,8 / 1 / 1,5 / 2,2 / 3,5 / 5 / 7,5 / 10 / 13 / 16 / 20 A)
    Maitinimo įtampa 230 VAC, 50–60 Hz
    Maks. variklio srovė 0,8 A
    Reguliuojamas išėjimas (U, N) 0-(80)-110-140-170-190-230 VAC, sinusinė įtampa; versija L22
    Nereguliuojamas išėjimas (L1) 230 VAC, maks. 2 A (padėtyje 0 – išjungtas)
    Valdymas 5 pakopų rankenėlė su OFF padėtimi
    Indikacija Žalias šviesos diodas – įrenginys įjungtas
    Saugiklis T-1,5 A-H, 5×20 mm
    Korpusas Plastikinis R-ABS, UL94-V0, pilkas RAL 7035
    Apsaugos klasė IP54 (EN 60529), tik naudojimui patalpose
    Darbo aplinka -20…+35 °C, 5–95 % rH be kondensacijos
    Matmenys A / B / C / D / E 115 / 205 / 100 / 98 / 140 mm (pagal techninio lapo brėžinį)
    Svoris 1,50 kg neto / 1,63 kg bruto
    Pakuotės matmenys 216×130×110 mm
    Atitiktis LVD 2014/35/ES, EMC 2014/30/ES (EN 61326), RoHS 2011/65/ES, WEEE 2012/19/ES

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • 5 greičio pakopos ir OFF – greitis parenkamas rankenėle, be jokio programavimo.
    • Sinusinė išėjimo įtampa – tylus variklio darbas net mažiausiu greičiu.
    • Nereguliuojamas L1 išėjimas (2 A) – sklendės pavarai ar kitam įrenginiui, kuris turi dirbti kartu su ventiliatoriumi.
    • Keičiamos pakopų įtampos – esant poreikiui kitą atšaką galima parinkti keičiant laidų jungimą.
    • Žalias LED – aiškiai matoma, kad reguliatorius įjungtas.

    Kur naudojamas?

    • Dirbtuvės, gamybos ir sandėliavimo patalpos
    • Prekybos, maitinimo ir viešosios patalpos
    • Ūkiniai ir gyvulininkystės pastatai
    • Kanaliniai, stoginiai ir ašiniai ventiliatoriai su vienfaziais AC varikliais
    • Objektai, kuriuose svarbus tylus ventiliatoriaus darbas

    Naudojimas pagal poreikį

    Elektrikui.
    Paprastas prijungimas, saugiklis korpuse, PE gnybtas – be programavimo.
    Ventiliacijos montuotojui.
    Sinusinė įtampa – nėra ūžesio problemų, kurios dažnos su elektroniniais reguliatoriais.
    Naudotojui.

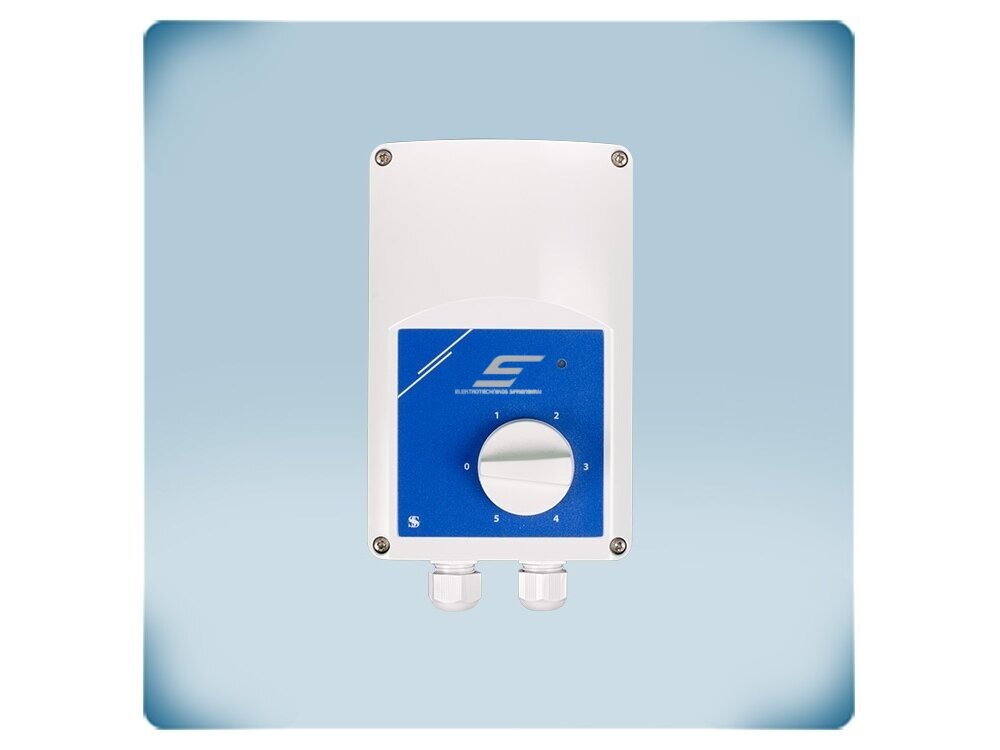

    Aiški 5 padėčių rankenėlė: OFF ir penki greičiai.

    Pritaikymo gidas: kaip naudojamas praktikoje

    Tipiniai STR-1-08L22 pritaikymai:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Gamybos ar sandėlio patalpa Ventiliatorius → U, N Greitis parenkamas rankenėle pagal poreikį Variklio vardinė srovė ≤ 0,8 A
    Ventiliatorius su sklende Sklendės pavara → L1, N Sklendė atsidaro įjungus bet kurią pakopą L1 apkrova – iki 2 A
    Kelių ventiliatorių grupė Lygiagrečiai → U, N Visi ventiliatoriai dirba tuo pačiu greičiu Sumuokite vardines sroves; to paties tipo varikliai
    Ūžiantis variklis su elektroniniu reguliatoriumi Pakeiskite į STR-1-08L22 Tylus darbas visomis pakopomis Pakopinis reguliavimas – parinkite artimiausią greitį

    Kaip parinkti reguliatoriaus srovę

    Variklio(-ių) vardinė srovė Rekomenduojamas modelis
    iki 0,8 A STR-1-08L22 (0,8 A) ← šis modelis
    0,8–1 A STR-1-10L10 (1 A)
    1–1,5 A STR-1-15L22 (1,5 A)
    1,5–2,2 A STR-1-22L22 (2,2 A)
    2,2–3,5 A STR-1-35L22 (3,5 A)
    3,5–5 A STR-1-50L22 (5 A)
    5–7,5 A STR-1-75L22 (7,5 A)
    7,5–10 A STR-1100L22 (10 A)
    10–13 A STR-1130L22 (13 A)
    13–16 A STR-1160L20 (16 A)
    16–20 A STR-1200L20 (20 A)
    Taisyklė: reguliatoriaus maks. srovė ≥ variklio vardinė srovė (žr. variklio lentelę). Jungiant kelis ventiliatorius – to paties tipo variklius, jų vardines sroves sumuokite.
    Kada rinktis kitą sprendimą: reikia TK apsaugos, nuotolinio įjungimo ir automatinio pasileidimo – STRA1 serija; valdymo 0-10 VDC signalu – STVS1; Modbus RTU – RTVS8; greičio perjungimo išoriniu jungikliu – RTR-1; dūmų šalinimo mygtuko – SER-1; tolygaus elektroninio reguliavimo – EVS-1; EC ventiliatoriui – SDP potenciometrai; trifaziam varikliui – STR-4.

    Pliusai

    • Sinusinė išėjimo įtampa – tylus variklio darbas
    • 5 greičio pakopos ir OFF padėtis
    • Nereguliuojamas L1 išėjimas (2 A)
    • Paprasta, patikima konstrukcija be programavimo
    • IP54 korpusas
    • Platus serijos diapazonas: 0,8–20 A

    Minusai / ribojimai

    • Reguliavimas pakopinis, ne tolygus
    • Didesnis svoris ir matmenys nei elektroninių reguliatorių
    • Nėra TK apsaugos, 0-10 VDC įėjimo ir Modbus
    • Tik vienfaziams AC varikliams; EC ventiliatoriams netinka
    • Darbo temperatūra iki +35 °C, tik patalpose

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus maitinimą.
    • Būtinai prijunkite apsauginį įžeminimą (PE).
    • Variklio (ar kelių variklių suminė) vardinė srovė neturi viršyti 0,8 A; saugiklį keiskite tik tokio paties tipo ir vardinės vertės.
    • Reguliatorius skirtas tik vienfaziams, įtampa reguliuojamiems AC varikliams; EC ventiliatoriams ir trifaziams varikliams netinka.
    • Skirtas tik naudojimui patalpose (-20…+35 °C).
    • Gnybtų išdėstymas priklauso nuo modelio grupės – jungkite pagal konkretaus modelio schemą.

    Greitas pasirinkimo gidas

    0,8 A
    230 VAC
    5 pakopos
    Sinusinė įtampa
    IP54
    Tinka, kai reikia:
    • tylaus pakopinio vienfazio AC ventiliatoriaus valdymo iki 0,8 A;
    • paprasto rankinio valdymo be automatikos;
    • IP54 korpuso techninėse patalpose.
    Patikrinkite prieš naudojimą:
    • variklio vardinę srovę ir ar jis tinka įtampos reguliavimui;
    • ar tinka pakopų įtampos 0-(80)-110-140-170-190-230 VAC;
    • montavimo vietą – svorį ir matmenis, aplinkos temperatūrą (iki +35 °C).
    Svarbus priminimas: STR-1-08L22 nevaldo EC ventiliatorių ir trifazių variklių.

    DUK

    Kodėl transformatorinis reguliatorius tylesnis už elektroninį?
    Jo išėjimo įtampa sinusinė, todėl variklis neūžia net mažiausiu greičiu.
    Ar galima reguliuoti tolygiai?
    Ne, greitis keičiamas 5 pakopomis: 110, 140, 170, 190 ir 230 VAC.
    Ar galima prijungti kelis ventiliatorius?
    Taip, jei jų bendra vardinė srovė neviršija 0,8 A.
    Kam skirtas L1 išėjimas?
    Sklendės pavarai ar kitam įrenginiui, kuris turi būti maitinamas, kai ventiliatorius įjungtas (230 VAC, iki 2 A).
    Ar turi variklio šiluminę (TK) apsaugą?
    Ne. TK gnybtus, nuotolinį įjungimą ir automatinį pasileidimą turi STRA1 serija.

    Transformatorinis ventiliatoriaus variklio greičio reguliatorius | 0,8A | 230VAC | virštinkinis | IP54 | Sentera Controls | STR-1-08L22

    Sentera STR-1-08L22 – transformatorinis ventiliatoriaus greičio reguliatorius iki 0,8 A, 230 VAC, 5 pakopos (0-(80)-110-140-170-190-230 VAC), sinusinė išėjimo įtampa, nereguliuojamas L1 išėjimas, IP54.
