Prekės aprašymas

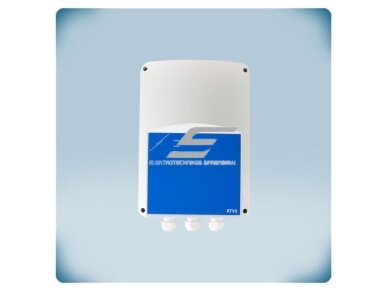

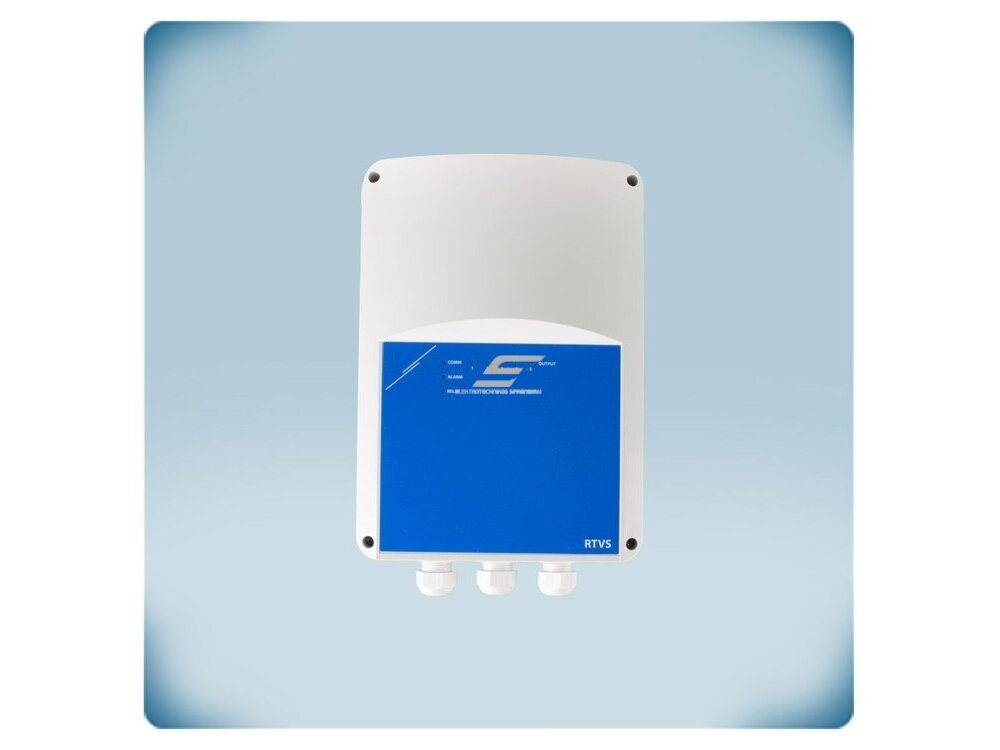

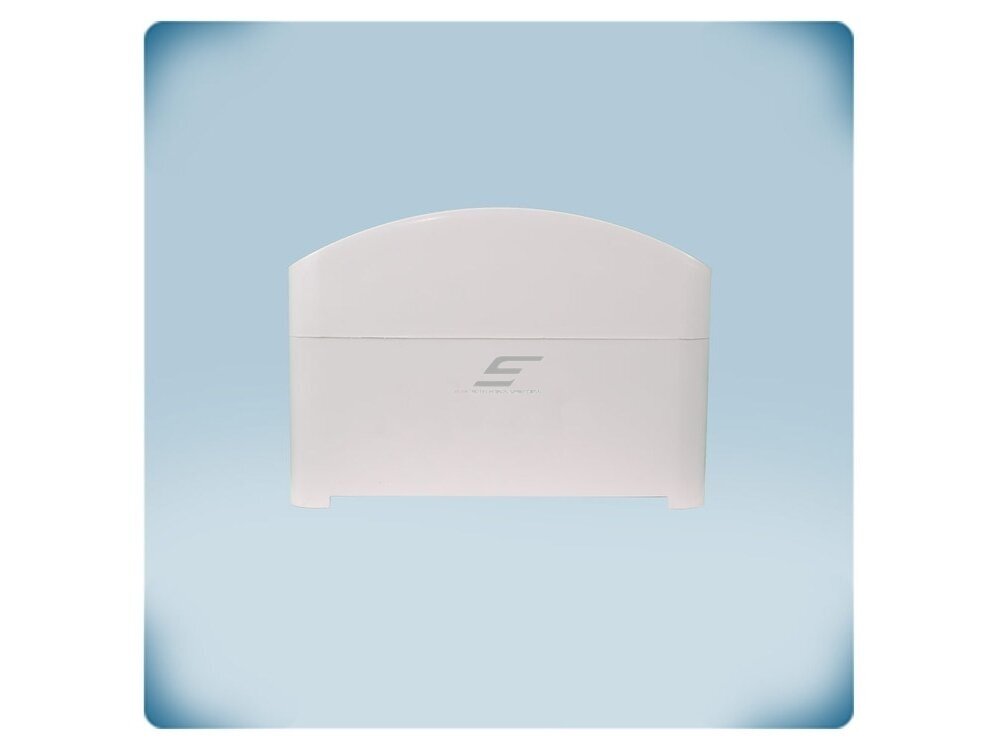

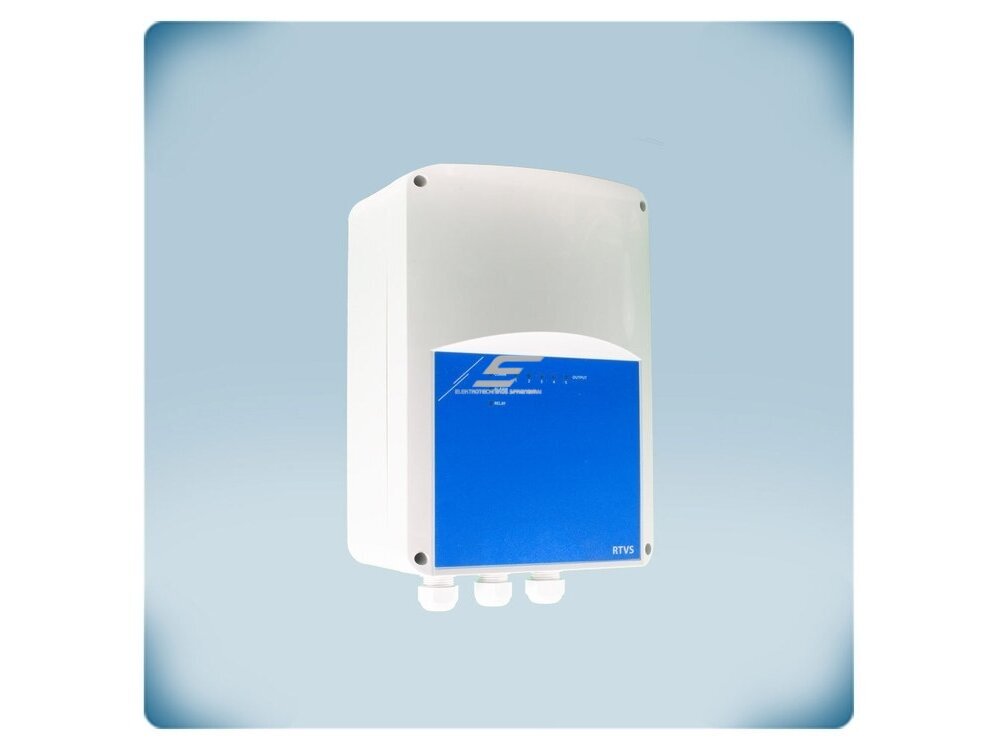

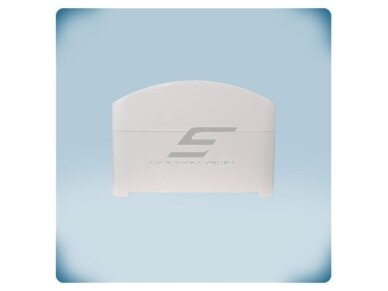

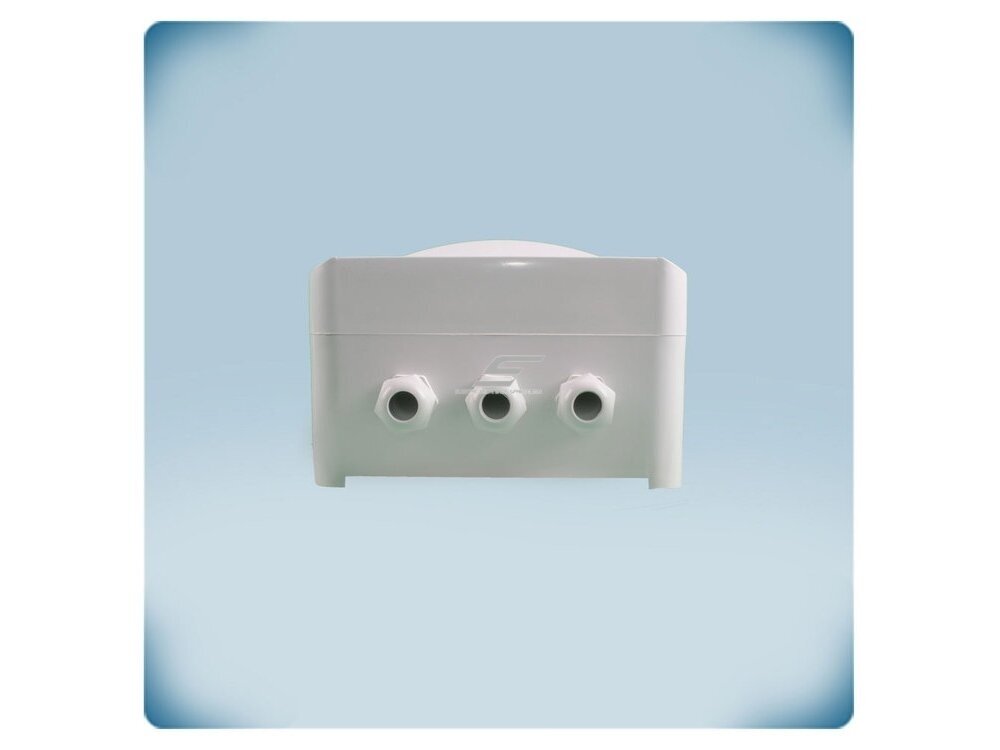

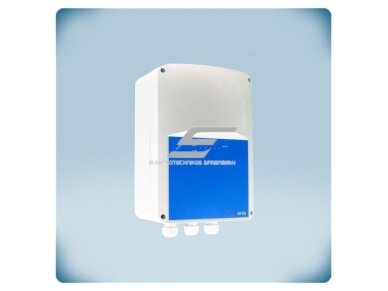

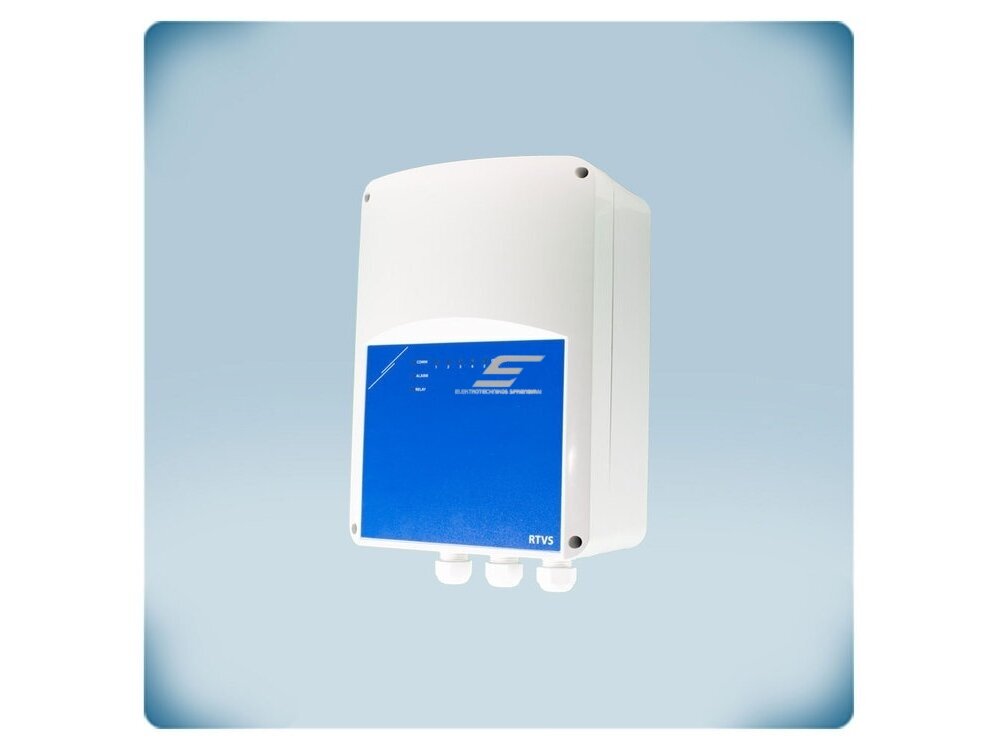

Transformatorinis ventiliatoriaus variklio greičio reguliatorius | Modbus RTU | 1,5A | 115-230VAC | virštinkinis | IP54 | Sentera Controls | RTVS8-15L22

RTVS8-15L22 – Sentera Controls transformatorinis ventiliatoriaus greičio reguliatorius su Modbus RTU vienfaziams AC varikliams iki 1,5 A. Maitinamas 115 arba 230 VAC tinklu, greitį keičia 5 sinusinės įtampos pakopomis (0-(80)-110-140-170-190-230 VAC esant 230 VAC) – automatiškai pagal prijungtą Sentera jutiklį arba rankiniu būdu per Modbus.

Pagrindinė mintis:
Tylus transformatorinis reguliavimas, integruotas į skaitmeninę automatiką: prijungus Sentera IAQ jutiklį ventiliacija dirba pagal temperatūrą, drėgmę, CO₂, TVOC, CO ar NO₂, o per Modbus RTU reguliatorių mato ir valdo BMS. RTVS8-15L22 skirtas mažesniems kanaliniams ar ašiniams ventiliatoriams (iki 1,5 A).

Kam skirtas RTVS8-15L22:
Šis modelis skirtas nedidelės galios ventiliatoriams (iki 1,5 A) – vienam ar dviem kanaliniams ar ašiniams ventiliatoriams biure, vonioje, virtuvėje ar nedidelėje patalpoje.

Maks. variklio srovė
1,5 A

Valdymas
Modbus RTU (RS485), auto / rankinis

Maitinimas
115 arba 230 VAC, 50–60 Hz

Apsauga
IP54, TK gnybtai

Veikimo principas

Prijungiamas maitinimas (L, N, PE), variklis prie reguliuojamo išėjimo, variklio šiluminės apsaugos kontaktai prie TK gnybtų. Reguliatorius turi relinį (nereguliuojamą) išėjimą 16 A rezistencinei apkrovai ir du RJ45 lizdus: pagrindinį – Sentera įrenginiams (24 VDC maitinimas ir Modbus), ir „gateway“ – kompiuteriui su 3SModbus programa, Sentera interneto moduliui ar BMS.

Viduje – autotransformatorius su keliomis išėjimo atšakomis. Kiekviena pakopa variklį maitina vis kita, iš anksto nustatyta įtampa: 0-(80)-110-140-170-190-230 VAC (esant 115 VAC: 0-(40)-55-70-85-95-115 VAC). Reguliavimas pakopinis, ne tolygus – greitis keičiamas fiksuotais žingsniais. Žemiausia (80 V / 40 V) atšaka yra, bet neprijungta; kitas 5 pakopų įtampas galima parinkti keičiant vidinius laidus.

Automatiniu režimu greitis parenkamas pagal prie pagrindinio RJ45 lizdo prijungto Sentera įrenginio (IAQ jutiklio ar Modbus RTU potenciometro) duomenis; per Modbus pasirenkamas valdymo kintamasis (temperatūra, drėgmė, CO₂, TVOC, CO, NO₂), pakopų seka (nuo mažos iki didelės arba atvirkščiai), histerezė 2–10 % ir perjungimo intervalas nuo 5 s iki 10 min. Rankiniu režimu greitis nustatomas Modbus registru. Galimas ir analoginis valdymas per DADCM.

Išėjimo įtampa yra sinusinė, nes ji gaunama transformatoriumi, o ne elektroniškai „kapojant“ sinusoidę. Todėl variklis dirba tyliai, mažiau kaista ir neūžia – transformatorinis reguliatorius tinka ir tiems AC varikliams, kurie su elektroniniu (triakiniu) reguliatoriumi mažu greičiu girdimai ūžia. Inžinieriaus pastaba: AC asinchroninio variklio greitis mažinamas didinant slydimą, todėl energijos sutaupoma mažiau nei su EC ventiliatoriumi ar dažnio keitikliu. Didžiausias transformatorinio reguliavimo privalumas – tylus ir patikimas variklio darbas visose pakopose.

Kuo naudingas RTVS8-15L22?
Transformatorinio reguliatoriaus tylumas ir Modbus RTU lankstumas viename įrenginyje: valdymas pagal oro kokybę be atskiro valdiklio, nustatymai ir diagnostika per BMS ar kompiuterį.

Techninės specifikacijos

Prekės tipas	Transformatorinis ventiliatoriaus greičio reguliatorius su Modbus RTU
Gamintojas / kodas	Sentera Controls / RTVS8-15L22
Serija	RTVS8 (1,5 / 2,5 / 3,5 / 5 / 7,5 A)
Maitinimo įtampa	115 arba 230 VAC, 50–60 Hz
Maks. variklio srovė	1,5 A
Reguliuojamas išėjimas	0-(80)-110-140-170-190-230 VAC (230 VAC) / 0-(40)-55-70-85-95-115 VAC (115 VAC), sinusinė įtampa
Relinis (nereguliuojamas) išėjimas	16 A rezistencinei apkrovai; valdomas rankiniu būdu arba automatiškai per Modbus
Komunikacija	Modbus RTU (RS485); RJ45 pagrindinis lizdas (24 VDC, A, /B, GND) ir RJ45 „gateway“ lizdas (A, /B)
Režimai	Automatinis (pagal prijungtą Sentera įrenginį) ir rankinis (per Modbus)
Valdymo kintamieji	Temperatūra, drėgmė, CO₂, TVOC, CO, NO₂
Histerezė / perjungimo intervalas	2–10 % / 5 s – 10 min
Analoginis valdymas	Per DADCM
Variklio šiluminė apsauga	TK gnybtai
Indikacija	Komunikacijos, aliarmo, relės ir išėjimų šviesos diodai
Saugiklis	T-2,5 A-H, 5×20 mm
Korpusas	Plastikinis R-ABS, UL94-V0, pilkas RAL 7035
Apsaugos klasė	IP54 (EN 60529), tik naudojimui patalpose
Darbo aplinka	-10…+35 °C, 5–85 % rH be kondensacijos
Svoris	3,5 kg neto / 3,9 kg bruto
Pakuotės matmenys	325×210×155 mm
Atitiktis	LVD 2014/35/ES (EN 60529, EN 60730-1), EMC 2014/30/ES (EN 60730-1, EN 61000-6-1, EN 61000-6-3), RoHS 2011/65/ES, WEEE 2012/19/ES

Gamintojo dokumentacija

✔ Rekomenduoja Elektrotechnikos sprendimai

Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

Pagrindinės funkcijos

Modbus RTU (RS485) – integracija į BMS, nustatymai per 3SModbus programą ar Sentera interneto modulį.
Automatinis režimas – greitis parenkamas pagal Sentera IAQ jutiklio matuojamą temperatūrą, drėgmę, CO₂, TVOC, CO ar NO₂.
Histerezė ir perjungimo intervalas – 2–10 % ir 5 s – 10 min – stabilus darbas be dažno pakopų perjunginėjimo.
Relinis išėjimas 16 A – sklendei, šildytuvui ar kitam įrenginiui, valdomas per Modbus rankiniu ar automatiniu būdu.
TK gnybtai ir aliarmo LED – variklio perkaitimas ir kiti gedimai matomi iš karto.
115 / 230 VAC – tinka ir 115 V tinklams (eksportiniams objektams).
SenteraWeb – per Sentera interneto modulį reguliatorių galima prijungti prie SenteraWeb debesies – nuotolinis valdymas, stebėjimas ir įspėjimai per internetą.

Kur naudojamas?

Ventiliacija pagal oro kokybę (CO₂, TVOC) biuruose, mokyklose, salėse
Pastatai su BMS / Modbus RTU tinklu
Gamybos ir sandėliavimo patalpos
Gyvulininkystės pastatai (valdymas pagal temperatūrą, drėgmę ar NO₂)
115 V tinklų objektai

Naudojimas pagal poreikį

Automatikos inžinieriui.
Modbus RTU, aiškūs registrai ir dvi RJ45 jungtys – greita integracija.

Elektrikui.
TK, relinis išėjimas ir LED diagnostika be papildomų modulių.

Ventiliacijos montuotojui.
Su Sentera IAQ jutikliu sistema veikia be atskiro valdiklio, o variklis dirba tyliai.

Pritaikymo gidas: kaip naudojamas praktikoje

Tipiniai RTVS8-15L22 pritaikymai:

Objektas	Kas prijungiama	Rezultatas	Montuotojo pastaba
Klasė, biuras ar salė	Sentera IAQ (CO₂) jutiklis → pagrindinis RJ45	Greitis didėja augant CO₂ koncentracijai	Valdymo kintamąjį ir histerezę nustatykite per Modbus
Pastatas su BMS	BMS → RJ45 „gateway“ (Modbus RTU)	BMS nustato greitį ir mato būseną	Rankinis režimas – greitis per Modbus registrą
Paleidimas ir derinimas	Kompiuteris → CNVT-USB-RS485-V2 → „gateway“	Parametrai nustatomi 3SModbus programa	PROG kontaktais galima atstatyti Modbus nustatymus
Gyvulininkystės pastatas	Temperatūros / drėgmės jutiklis → pagrindinis RJ45; variklio TK → TK	Ventiliacija pagal mikroklimatą, variklis apsaugotas	Perjungimo intervalą parinkite, kad pakopos nešokinėtų
Sklendė ar šildytuvas	Įrenginys → relinis išėjimas	Įjungiamas rankiniu būdu ar automatiškai per Modbus	Relės apkrova – iki 16 A (rezistencinė)

Kaip parinkti reguliatoriaus srovę

Variklio(-ių) vardinė srovė	Rekomenduojamas modelis
iki 1,5 A	RTVS8-15L22 (1,5 A) ← šis modelis
1,5–2,5 A	RTVS8-25L22 (2,5 A)
2,5–3,5 A	RTVS8-35L22 (3,5 A)
3,5–5 A	RTVS8-50L22 (5 A)
5–7,5 A	RTVS8-75L22 (7,5 A)

Taisyklė: reguliatoriaus maks. srovė ≥ variklio vardinė srovė (žr. variklio lentelę). Jungiant kelis ventiliatorius – to paties tipo variklius, jų vardines sroves sumuokite.

Kada rinktis kitą sprendimą: pakanka rankinio valdymo – STR-1; valdymo 0-10 VDC signalu be Modbus – STVS1; automatinio pasileidimo ir aliarmo išėjimo be Modbus – STRA1; tolygaus elektroninio reguliavimo su Modbus – EVS-1; EC ventiliatoriui – SDP potenciometrai; trifaziam varikliui – STR-4.

Pliusai

Sinusinė išėjimo įtampa – tylus variklio darbas
Modbus RTU (RS485), dvi RJ45 jungtys
Automatinis režimas su Sentera IAQ jutikliais
Maitinimas 115 arba 230 VAC
TK gnybtai ir LED diagnostika
Relinis išėjimas 16 A

Minusai / ribojimai

Reguliavimas pakopinis (5 pakopos), ne tolygus
Didesnis svoris nei elektroninių reguliatorių (3,5 kg neto)
Nustatymams reikalingas Modbus įrankis (3SModbus, BMS ar Sentera modulis)
Darbo temperatūra -10…+35 °C, drėgmė iki 85 % rH
Tik vienfaziams AC varikliams; EC ventiliatoriams netinka

Saugos ir montavimo pastabos

Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus maitinimą.
Būtinai prijunkite apsauginį įžeminimą (PE).
Variklio (ar kelių variklių suminė) vardinė srovė neturi viršyti 1,5 A; saugiklį keiskite tik tokio paties tipo ir vardinės vertės.
Reguliatorius skirtas tik vienfaziams, įtampa reguliuojamiems AC varikliams; EC ventiliatoriams ir trifaziams varikliams netinka.
Duomenų (RJ45 / RS485) kabelius tieskite atskirai nuo galios laidų.
Reliniam išėjimui neviršykite 16 A (rezistencinė apkrova).
Skirtas tik naudojimui patalpose (-10…+35 °C, 5–85 % rH).

Greitas pasirinkimo gidas

1,5 A

115/230 VAC

Modbus RTU

TK

Sinusinė įtampa

IP54

Tinka, kai reikia:

tylaus pakopinio AC ventiliatoriaus valdymo iki 1,5 A per Modbus RTU;
ventiliacijos pagal oro kokybę su Sentera IAQ jutikliais;
integracijos į BMS.

Patikrinkite prieš naudojimą:

variklio vardinę srovę ir tinklo įtampą (115 ar 230 VAC);
kokį Sentera jutiklį ar BMS jungsite ir kaip konfigūruosite Modbus;
aplinkos sąlygas (-10…+35 °C, iki 85 % rH).

Svarbus priminimas: RTVS8-15L22 nevaldo EC ventiliatorių ir trifazių variklių.

DUK

Ar reikia atskiro valdiklio?
Ne, jei naudojate Sentera IAQ jutiklį: jis jungiamas tiesiai į pagrindinį RJ45 lizdą, o reguliatorius pats parenka pakopą.

Ar galima valdyti 0-10 V signalu?
Techniniame lape nurodytas analoginis valdymas per DADCM; tiesioginiam 0-10 VDC valdymui be Modbus tinka STVS1 serija.

Kaip nustatyti parametrus?
Per Modbus RTU: 3SModbus programa kompiuteryje (pvz. per CNVT-USB-RS485-V2 adapterį), Sentera interneto moduliu ar BMS.

Ar tinka 115 V tinklui?
Taip, maitinimas 115 arba 230 VAC; esant 115 VAC pakopos yra 55-70-85-95-115 VAC.

Ar galima prijungti kelis ventiliatorius?
Taip, jei jų bendra vardinė srovė neviršija 1,5 A.

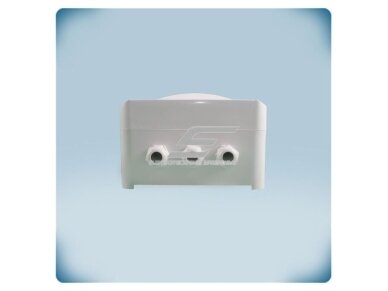

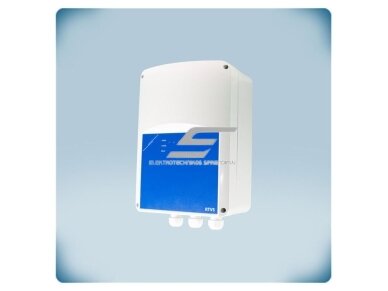

Transformatorinis ventiliatoriaus variklio greičio reguliatorius | Modbus RTU | 1,5A | 115-230VAC | virštinkinis | IP54 | Sentera Controls | RTVS8-15L22
