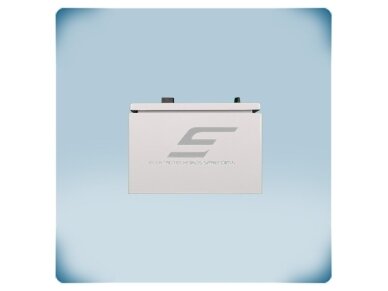

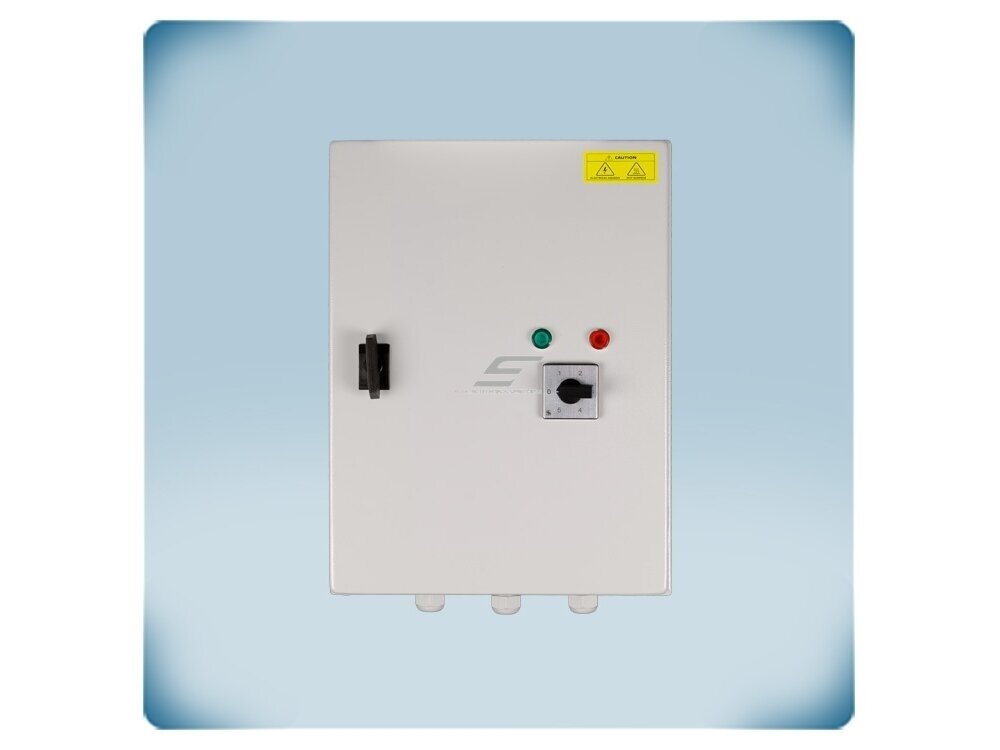

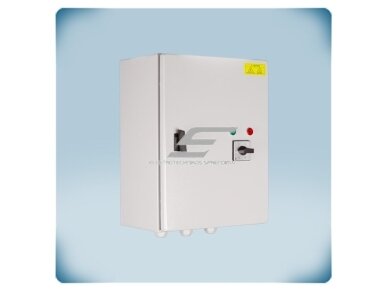

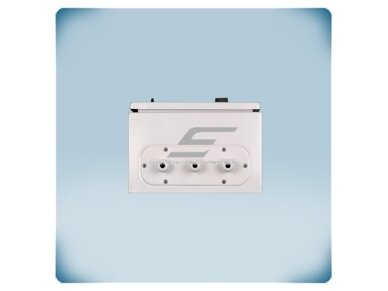

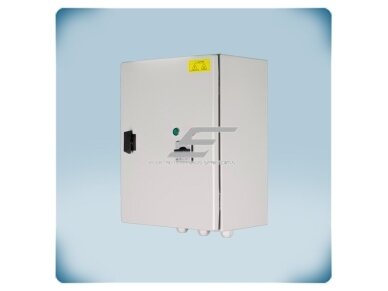

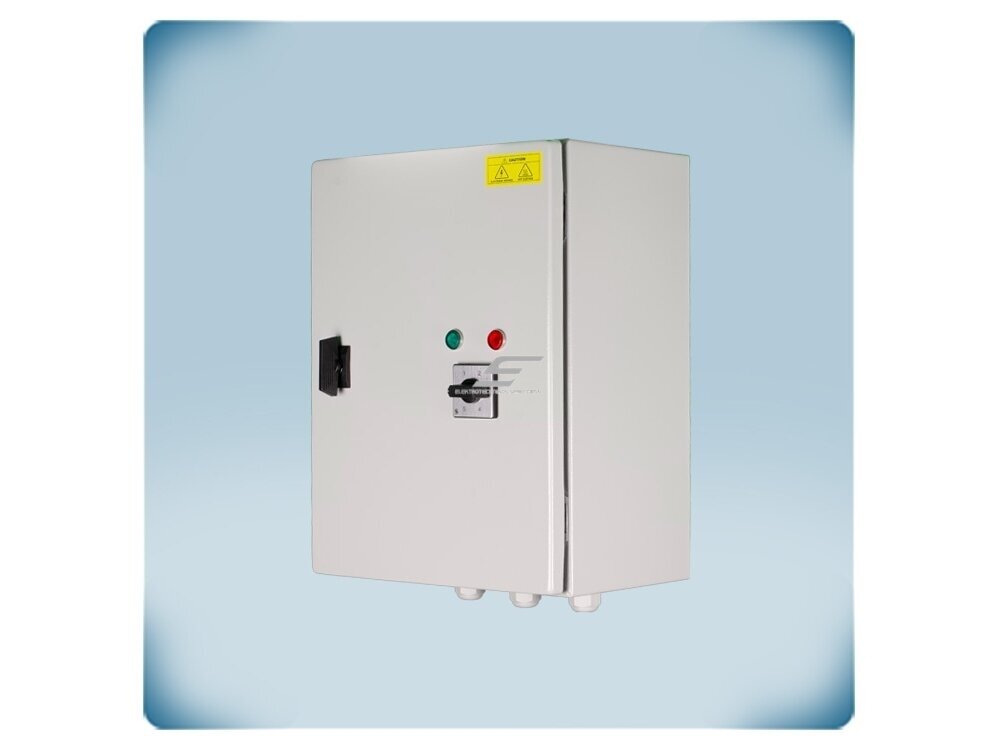

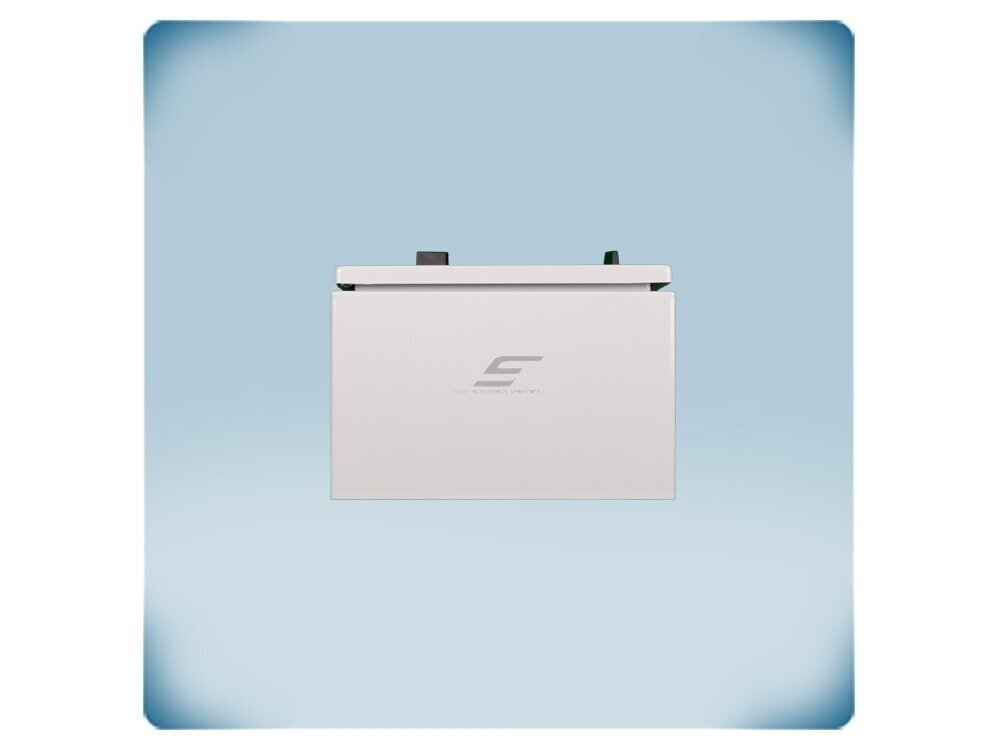

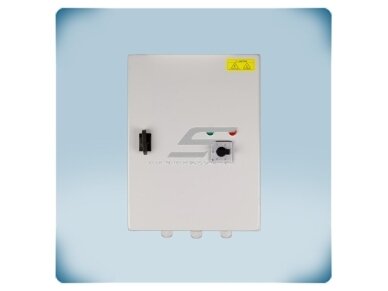

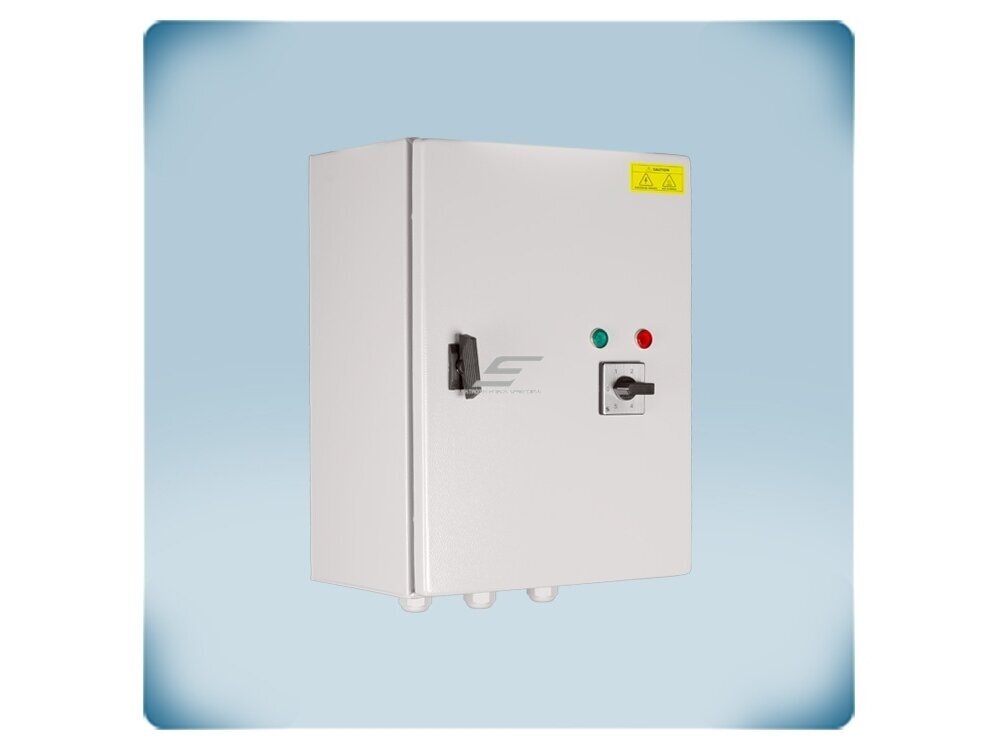

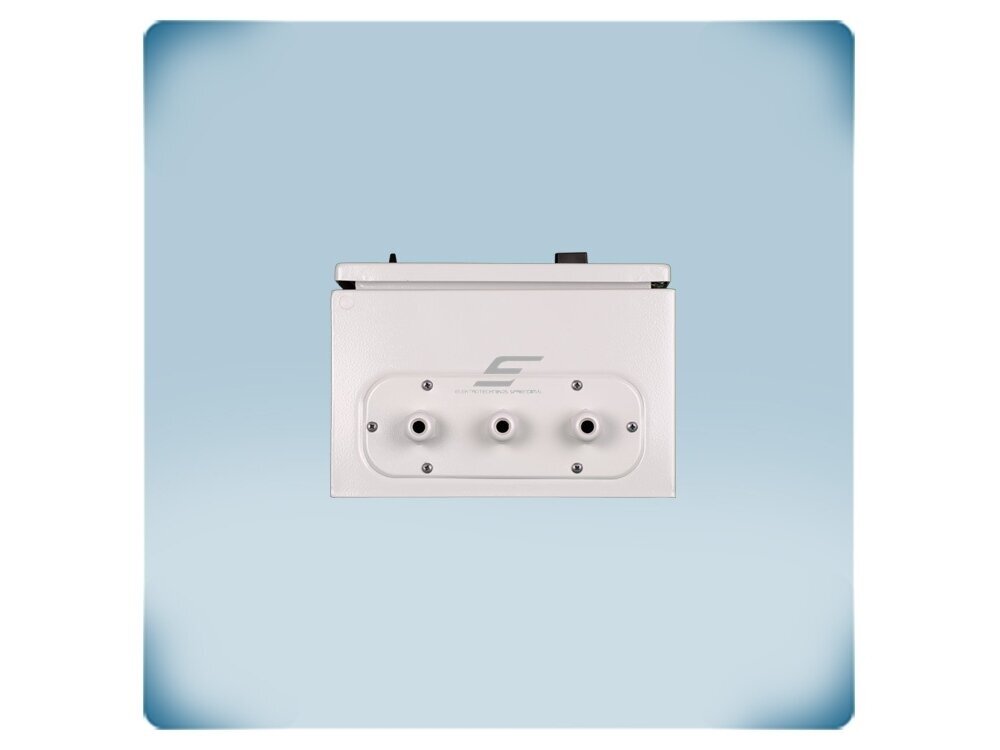

    Transformatorinis ventiliatoriaus variklio greičio reguliatorius su automatiniu paleidimu | TK | 16A | 230VAC | virštinkinis | IP54 | Sentera Controls | STRA1160L20

    Kodas: STRA1160L20
    Pasiteirauti apie prekę
    Kaina 563.38 € su PVM
    ( 465.60 € be PVM )
    878.87 € Sutaupykite 315.49 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

    Transformatorinis ventiliatoriaus variklio greičio reguliatorius su automatiniu paleidimu | TK | 16A | 230VAC | virštinkinis | IP54 | Sentera Controls | STRA1160L20

    STRA1160L20 – Sentera Controls transformatorinis ventiliatoriaus greičio reguliatorius vienfaziams AC varikliams iki 16 A su TK gnybtais variklio šiluminei apsaugai, nuotolinio įjungimo / išjungimo įėjimais, aliarmo išėjimu ir automatiniu pasileidimu po įtampos dingimo. Išėjimo įtampa sinusinė: 0-(80)-100-120-140-170-230 VAC.

    Pagrindinė mintis:
    Kai ventiliatorius turi dirbti patikimai be priežiūros: dingus ir atsiradus įtampai jis pasileidžia pats, variklio šiluminė apsauga prijungiama tiesiai prie reguliatoriaus, o gedimas perduodamas 230 V aliarmo išėjimu. STRA1160L20 skirtas didelės galios ventiliatoriams ar ventiliatorių grupėms pramonėje ir komercinėse patalpose (iki 16 A).
    Kam skirtas STRA1160L20:
    Šis modelis skirtas didelės galios ventiliatoriams (iki 16 A) – pramoniniams ventiliatoriams gamybos cechuose, sandėliuose, ūkiniuose pastatuose ar didesnei ventiliatorių grupei.
    Maks. variklio srovė
    16 A
    Valdymas
    5 pakopų rankenėlė + nuotolinis ON/OFF
    Apsaugos funkcijos
    TK, aliarmo išėjimas, autopaleidimas
    Apsauga
    IP54, virštinkinis montavimas

    Veikimo principas

    Prijungiamas 230 VAC maitinimas (L, N, PE), variklis prie reguliuojamo išėjimo (U/M, N), variklio šiluminės apsaugos kontaktai prie TK gnybtų. Nereguliuojamas L1 išėjimas (230 VAC, 2 A) skirtas sklendei ar pagalbiniam įrenginiui, AL – aliarmo išėjimas (230 VAC, 1 A) gedimo indikacijai.

    Viduje – autotransformatorius su keliomis išėjimo atšakomis. Kiekviena pakopa variklį maitina vis kita, iš anksto nustatyta įtampa: 0-(80)-100-120-140-170-230 VAC. Reguliavimas pakopinis, ne tolygus – greitis keičiamas fiksuotais žingsniais. Rankenėlės padėtyse 1–5 išėjime yra 100, 120, 140, 170 ir 230 VAC; padėtyje 0 variklis ir L1 išjungti. 80 V atšaka yra, bet nepajungta; kitas įtampas galima parinkti keičiant laidų jungimą.

    Reguliatorių galima įjungti ir išjungti nuotoliniu būdu: tam yra normaliai uždaro (CC) ir normaliai atviro (OC) kontakto įėjimai – laikmačiui, pastato automatikai ar išoriniam jungikliui. Dingus maitinimui ir jam atsiradus, reguliatorius pasileidžia automatiškai.

    Išėjimo įtampa yra sinusinė, nes ji gaunama transformatoriumi, o ne elektroniškai „kapojant“ sinusoidę. Todėl variklis dirba tyliai, mažiau kaista ir neūžia – transformatorinis reguliatorius tinka ir tiems AC varikliams, kurie su elektroniniu (triakiniu) reguliatoriumi mažu greičiu girdimai ūžia. Inžinieriaus pastaba: AC asinchroninio variklio greitis mažinamas didinant slydimą, todėl energijos sutaupoma mažiau nei su EC ventiliatoriumi ar dažnio keitikliu. Didžiausias transformatorinio reguliavimo privalumas – tylus ir patikimas variklio darbas visose pakopose.

    Kuo naudingas STRA1160L20?
    TK, aliarmas, nuotolinis įjungimas ir automatinis pasileidimas viename korpuse – dažniausiai nereikia papildomų relių ar valdymo skydo.

    Techninės specifikacijos

    Prekės tipas Transformatorinis ventiliatoriaus greičio reguliatorius su TK ir automatiniu paleidimu
    Gamintojas / kodas Sentera Controls / STRA1160L20
    Serija STRA1 (1,5 / 2,5 / 3,5 / 5 / 7,5 / 10 / 13 / 16 / 20 A)
    Maitinimo įtampa 230 VAC, 50–60 Hz
    Maks. variklio srovė 16 A
    Reguliuojamas išėjimas (U/M, N) 0-(80)-100-120-140-170-230 VAC, sinusinė įtampa; versija L20
    Nereguliuojamas išėjimas (L1) 230 VAC, 2 A (padėtyje 0 – išjungtas)
    Aliarmo išėjimas (AL) 230 VAC, 1 A – gedimo indikacijai
    Variklio šiluminė apsauga TK gnybtai
    Nuotolinis įjungimas / išjungimas CC (normaliai uždaras) ir OC (normaliai atviras) kontakto įėjimai
    Automatinis pasileidimas Po įtampos dingimo
    Valdymas 5 pakopų rankenėlė su OFF padėtimi
    Indikacija Žalias šviesos diodas – įrenginys įjungtas
    Saugiklis T-25,0 A-H, 6×32 mm
    Korpusas Metalinis, milteliniu būdu dažytas, RAL 7035
    Apsaugos klasė IP54 (EN 60529), tik naudojimui patalpose
    Darbo aplinka -20…+35 °C, 5–95 % rH be kondensacijos
    Matmenys A / B / C / D / E 300 / 425 / 235 / 255 / 355 mm (pagal techninio lapo brėžinį)
    Svoris 20,0 kg neto / 20,5 kg bruto
    Pakuotės matmenys 440×310×250 mm
    Atitiktis LVD 2014/35/ES, EMC 2014/30/ES (EN 61326), RoHS 2011/65/ES, WEEE 2012/19/ES

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • TK gnybtai – variklio šiluminės apsaugos kontaktai jungiami tiesiai prie reguliatoriaus.
    • Automatinis pasileidimas – atsiradus įtampai po jos dingimo ventiliatorius pasileidžia be žmogaus įsikišimo.
    • Nuotolinis ON/OFF (CC / OC) – laikmatis, BMS ar išorinis jungiklis su NC arba NO kontaktu.
    • Aliarmo išėjimas AL (230 VAC, 1 A) – gedimo indikacijai – lemputei, signalui ar automatikai.
    • Nereguliuojamas L1 išėjimas (2 A) – sklendės pavarai ar kitam įrenginiui.
    • Sinusinė išėjimo įtampa – tylus variklio darbas visose 5 pakopose.

    Kur naudojamas?

    • Gamybos, sandėliavimo ir techninės patalpos
    • Komerciniai pastatai su nuolat dirbančia ventiliacija
    • Ūkiniai ir gyvulininkystės pastatai
    • Ventiliatoriai su variklio šilumine apsauga (TK)
    • Objektai, valdomi laikmačiu ar pastato automatika

    Naudojimas pagal poreikį

    Elektrikui.
    TK, aliarmas ir nuotolinis valdymas – gnybtuose, be papildomų relių.
    Ventiliacijos montuotojui.
    Automatinis pasileidimas po įtampos dingimo – mažiau iškvietimų į objektą.
    Pastato valdytojui.
    Gedimo signalas AL išėjime ir paprastas rankinis greičio parinkimas.

    Pritaikymo gidas: kaip naudojamas praktikoje

    Tipiniai STRA1160L20 pritaikymai:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Ventiliatorius su TK Variklio TK kontaktai → TK, TK Perkaitus varikliui reguliatorius stabdo jo darbą ir signalizuoja gedimą Variklis turi turėti išvestus TK kontaktus
    Darbas pagal laikmatį / BMS Laikmačio NO kontaktas → OC (arba NC → CC) Ventiliacija įjungiama ir išjungiama nuotoliniu būdu Greitį vis tiek nustato rankenėlė
    Gedimo signalizacija Signalinė lemputė ar automatika → AL Gedimas matomas iš karto AL apkrova – iki 1 A, 230 VAC
    Objektas be nuolatinės priežiūros Standartinis prijungimas Po įtampos dingimo ventiliatorius pasileidžia pats Patikrinkite, ar automatinis pasileidimas saugus technologijai
    Ventiliatorius su sklende Sklendės pavara → L1, N Sklendė atsidaro įjungus ventiliatorių L1 apkrova – iki 2 A

    Kaip parinkti reguliatoriaus srovę

    Variklio(-ių) vardinė srovė Rekomenduojamas modelis
    iki 1,5 A STRA1-15L22 (1,5 A)
    1,5–2,5 A STRA1-25L22 (2,5 A)
    2,5–3,5 A STRA1-35L22 (3,5 A)
    3,5–5 A STRA1-50L22 (5 A)
    5–7,5 A STRA1-75L22 (7,5 A)
    7,5–10 A STRA1100L22 (10 A)
    10–13 A STRA1130L22 (13 A)
    13–16 A STRA1160L20 (16 A) ← šis modelis
    16–20 A STRA1200L20 (20 A)
    Taisyklė: reguliatoriaus maks. srovė ≥ variklio vardinė srovė (žr. variklio lentelę). Jungiant kelis ventiliatorius – to paties tipo variklius, jų vardines sroves sumuokite.
    Kada rinktis kitą sprendimą: nereikia TK ir nuotolinio valdymo – paprastesnis STR-1; valdymo 0-10 VDC signalu – STVS1; Modbus RTU – RTVS8; greičio perjungimo išoriniu jungikliu – RTR-1; dūmų šalinimo mygtuko – SER-1; tolygaus elektroninio reguliavimo – EVS-1; EC ventiliatoriui – SDP potenciometrai; trifaziam varikliui – STR-4.

    Pliusai

    • Sinusinė išėjimo įtampa – tylus variklio darbas
    • TK gnybtai variklio šiluminei apsaugai
    • Automatinis pasileidimas po įtampos dingimo
    • Nuotolinis ON/OFF (NC ir NO įėjimai)
    • Aliarmo išėjimas 230 VAC / 1 A
    • Nereguliuojamas L1 išėjimas (2 A)
    • IP54 korpusas

    Minusai / ribojimai

    • Reguliavimas pakopinis, ne tolygus
    • Didelis svoris ir matmenys (20,0 kg neto)
    • Nėra 0-10 VDC įėjimo ir Modbus – greitis nustatomas tik rankenėle
    • Tik vienfaziams AC varikliams; EC ventiliatoriams netinka
    • Darbo temperatūra iki +35 °C, tik patalpose

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus maitinimą.
    • Būtinai prijunkite apsauginį įžeminimą (PE).
    • Variklio (ar kelių variklių suminė) vardinė srovė neturi viršyti 16 A; saugiklį keiskite tik tokio paties tipo ir vardinės vertės.
    • Reguliatorius skirtas tik vienfaziams, įtampa reguliuojamiems AC varikliams; EC ventiliatoriams ir trifaziams varikliams netinka.
    • Jei variklis turi TK kontaktus – juos prijunkite; kitaip vadovaukitės montavimo instrukcija dėl TK gnybtų.
    • Prieš naudodami automatinį pasileidimą įvertinkite, ar netikėtas ventiliatoriaus pasileidimas saugus žmonėms ir įrangai.
    • Skirtas tik naudojimui patalpose (-20…+35 °C).

    Greitas pasirinkimo gidas

    16 A
    230 VAC
    TK
    Autopaleidimas
    Aliarmas
    IP54
    Tinka, kai reikia:
    • tylaus pakopinio AC ventiliatoriaus valdymo iki 16 A;
    • variklio šiluminės apsaugos (TK) ir gedimo signalo;
    • nuotolinio įjungimo ir automatinio pasileidimo po įtampos dingimo.
    Patikrinkite prieš naudojimą:
    • variklio vardinę srovę ir ar jis turi TK kontaktus;
    • ar tinka pakopų įtampos 0-(80)-100-120-140-170-230 VAC;
    • montavimo vietą – svorį, matmenis ir aplinkos temperatūrą (iki +35 °C).
    Svarbus priminimas: STRA1160L20 nevaldo EC ventiliatorių ir trifazių variklių.

    DUK

    Kas nutinka dingus elektrai?
    Atsiradus įtampai reguliatorius pasileidžia automatiškai – ventiliatorių iš naujo įjungti nereikia.
    Kaip valdyti iš laikmačio ar BMS?
    Per nuotolinio įjungimo įėjimus: OC – normaliai atviram, CC – normaliai uždaram kontaktui.
    Kam skirtas AL išėjimas?
    Gedimo indikacijai, 230 VAC, iki 1 A.
    Ar galima reguliuoti 0-10 V signalu?
    Ne, tam skirta STVS1 serija; Modbus RTU – RTVS8 serija.
    Ar galima prijungti kelis ventiliatorius?
    Taip, jei jų bendra vardinė srovė neviršija 16 A.

    Transformatorinis ventiliatoriaus variklio greičio reguliatorius su automatiniu paleidimu | TK | 16A | 230VAC | virštinkinis | IP54 | Sentera Controls | STRA1160L20

    Sentera STRA1160L20 – transformatorinis ventiliatoriaus greičio reguliatorius iki 16 A, 230 VAC, TK gnybtai, automatinis pasileidimas po įtampos dingimo, nuotolinis ON/OFF, aliarmo išėjimas, sinusinė įtampa, IP54.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
