  • Nauja prekė   -351.79€Transformatorinis ventiliatoriaus variklio greičio reguliatorius su laikmačiu | TK | 13A | 230VAC | virštinkinis | IP54 | Sentera Controls | ST2R1130L25

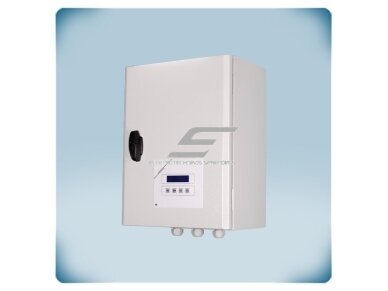

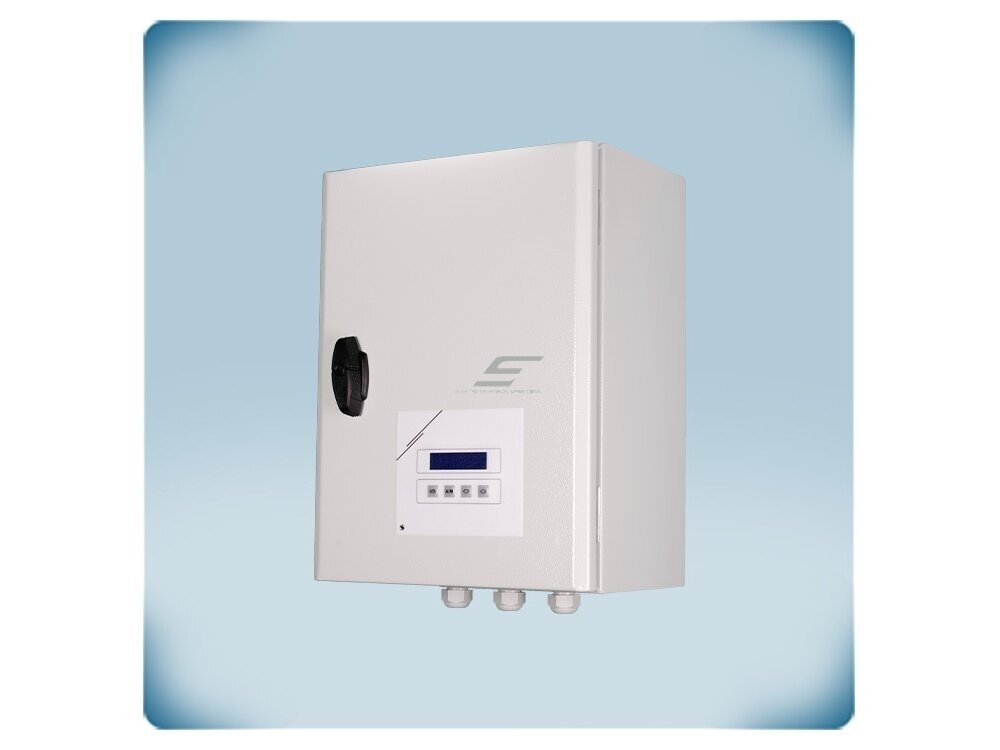

    Transformatorinis ventiliatoriaus variklio greičio reguliatorius su laikmačiu | TK | 13A | 230VAC | virštinkinis | IP54 | Sentera Controls | ST2R1130L25

    Kodas: ST2R1130L25
    Pasiteirauti apie prekę
    Kaina 628.20 € su PVM
    ( 519.17 € be PVM )
    979.99 € Sutaupykite 351.79 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

    Transformatorinis ventiliatoriaus variklio greičio reguliatorius su laikmačiu | TK | 13A | 230VAC | virštinkinis | IP54 | Sentera Controls | ST2R1130L25

    ST2R1130L25 – Sentera Controls transformatorinis ventiliatoriaus greičio reguliatorius su įmontuotu programuojamu laikmačiu ir LCD ekranu, vienfaziams 230 VAC įtampa valdomiems varikliams iki 13 A. Du greičiai parenkami iš 80–230 VAC pakopų, turi TK gnybtus variklio apsaugai, gedimo išėjimą ir nuotolinio įjungimo įėjimus.

    Pagrindinė mintis:
    Savarankiškas ventiliacijos valdiklis: laikrodis viduje, todėl išorinio laikmačio nereikia. Grafikas diena / naktis ar pagal savaitės dienas sukonfigūruojamas klaviatūra, o variklis dirba tyliai dėl sinusinės išėjimo įtampos.
    Kam skirtas ST2R1130L25:
    Šis modelis skirtas didelės galios ventiliatoriams (iki 13 A) – pramoniniams ventiliatoriams gamybos cechuose, sandėliuose, ūkiniuose pastatuose ar didesnei ventiliatorių grupei.
    Maks. variklio srovė
    13 A
    Laikmatis
    Diena / naktis, savaitės programa
    Greičiai
    2, iš 80–230 VAC pakopų
    Apsauga
    IP54, TK, gedimo išėjimas

    Veikimo principas

    Reguliatorius montuojamas ant sienos patalpoje. Prijungiamas 230 VAC maitinimas (L, N, PE), variklis (U, N), variklio šiluminiai kontaktai (TK), pagal poreikį – nuotolinio įjungimo kontaktas (CC arba OC), gedimo signalas (AL) ir nereguliuojamas išėjimas L1 sklendės pavarai.

    Reguliatoriaus širdis – autotransformatorius su keliomis atšakomis (pakopomis). Kiekviena pakopa tiekia varikliui vis kitą, fiksuotą įtampą, o išėjimo įtampa lieka SINUSINĖ, kaip tinkle. Dėl to variklis dirba tyliai net mažu greičiu – transformatorinis reguliatorius tinka ir tiems varikliams, kurie su elektroniniu (puslaidininkiniu) reguliatoriumi ūžia ar kaista.

    Dideliam ir mažam greičiui priskiriama po vieną įtampą iš pakopų 80, 100, 120, 150, 170, 190 ir 230 VAC. Greitis perjungiamas rankiniu būdu klaviatūra arba automatiškai pagal įmontuoto laikrodžio programą (dienos / nakties ir dienos / savaitės funkcijos). Nustatymai matomi LCD ekrane su daugiakalbiu meniu, o per USB jungtį juos galima nuskaityti, keisti ir išsaugoti nemokama 3SMUsb programa.

    Reguliavimas pakopinis, ne tolygus: greitis keičiasi šuoliais tarp fiksuotų įtampų. Inžinieriaus pastaba: kiekvienos pakopos greitis priklauso nuo variklio ir ventiliatoriaus charakteristikos, todėl paleidus verta patikrinti, ar mažiausioje naudojamoje pakopoje variklis užtikrintai įsisuka. TK gnybtai skirti variklio šiluminei apsaugai, o gedimo išėjimas AL (230 VAC / 1 A) perduoda signalą signalizacijai ar BMS.

    Kuo naudingas ST2R1130L25?
    Laikmatis, du greičiai, TK apsauga, gedimo signalas ir USB konfigūravimas viename IP54 korpuse – ventiliacija pagal grafiką be jokių papildomų įrenginių.

    Techninės specifikacijos

    Prekės tipas Transformatorinis ventiliatoriaus greičio reguliatorius su laikmačiu
    Gamintojas / kodas Sentera Controls / ST2R1130L25
    Serija ST2R1 (1,5 / 2,5 / 3,5 / 5 / 7,5 / 10 / 13 A)
    Maitinimo įtampa 230 VAC, 50–60 Hz
    Maks. variklio srovė 13 A
    Greičiai 2 (didelis ir mažas)
    Pasirenkamos įtampos 80 / 100 / 120 / 150 / 170 / 190 / 230 VAC
    Išėjimo įtampos forma Sinusinė (autotransformatorius)
    Laikmatis Programuojamas laikrodis, dienos / nakties ir dienos / savaitės funkcijos
    Valdymas Klaviatūra, LCD ekranas su daugiakalbiu meniu
    Konfigūravimas PC USB jungtis, programa 3SMUsb (nemokama)
    Variklio šiluminė apsauga TK gnybtai
    Nuotolinis įjungimas / išjungimas CC (NC kontaktas), OC (NO kontaktas)
    Gedimo išėjimas AL, 230 VAC / 1 A
    Nereguliuojamas išėjimas L1 230 VAC, 1 A
    Saugiklis 6×32 mm, T-20,0 A-H
    Korpusas metalinis, miltelinis dažymas RAL 7035
    Apsaugos klasė IP54 (EN 60529), tik naudojimui patalpose
    Darbo aplinka -20…+35 °C, 5–95 % rH be kondensacijos
    Montavimo matmenys A 300 × B 425 × C 225 mm (tvirtinimo D 255 / E 355 mm)
    Pakuotės matmenys 340×310×210 mm
    Svoris 17,95 kg neto / 18,54 kg bruto
    Atitiktis LVD 2014/35/ES, EMC 2014/30/ES (EN 61326), RoHS 2011/65/ES, WEEE 2012/19/ES

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • Įmontuotas programuojamas laikrodis – dienos / nakties ir savaitės grafikas be išorinio laikmačio.
    • Du greičiai iš 7 įtampų – kiekvienam greičiui parenkama 80–230 VAC pakopa.
    • LCD ir klaviatūra – daugiakalbis meniu, rankinis greičio pasirinkimas.
    • USB ir 3SMUsb – parametrų nuskaitymas, keitimas ir išsaugojimas kompiuteriu.
    • TK apsauga ir gedimo išėjimas – variklio šiluminių kontaktų prijungimas, AL išėjimas (230 VAC / 1 A) gedimo signalui.
    • Nuotolinis įjungimas – CC (NC) arba OC (NO) kontaktu.

    Kur naudojamas?

    • Biurai, mokyklos, darželiai – ventiliacija pagal darbo grafiką
    • Prekybos ir paslaugų patalpos su savaitės grafiku
    • Sporto salės, bendruomenių patalpos
    • Gamybos ir sandėlių patalpos
    • Kanaliniai ir stoginiai ventiliatoriai su vienfaziais AC varikliais

    Naudojimas pagal poreikį

    Elektrikui.
    Visi reikalingi gnybtai: TK, CC/OC, AL, L1 ir PE – papildomų relių nereikia.
    Ventiliacijos montuotojui.
    Greičiai ir grafikas nustatomi vietoje klaviatūra arba iš kompiuterio per USB.
    Pastato savininkui.
    Ventiliacija dirba pagal grafiką – ne darbo metu mažesnis greitis ir mažesnės sąnaudos.

    Pritaikymo gidas: kaip naudojamas praktikoje

    Tipiniai ST2R1130L25 pritaikymai:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Biuras su darbo grafiku Ventiliatorius → U, N; programa laikmatyje Darbo dienomis didelis greitis, naktį ir savaitgalį – mažas Grafiką patogu paruošti per USB su 3SMUsb
    Variklis su šiluminiais kontaktais Variklio TK → TK; signalizacija → AL Variklis apsaugotas, gedimo signalas perduodamas toliau AL – 230 VAC / 1 A
    Valdymas iš BMS ar gaisrinės signalizacijos NC kontaktas → CC arba NO kontaktas → OC Ventiliatorius stabdomas / įjungiamas nuotoliniu būdu Rinkitės įėjimą pagal kontakto tipą
    Ventiliatorius su sklende Sklendės pavara → L1, N Sklendė maitinama kartu su ventiliatoriumi L1 apkrova – iki 1 A

    Kaip parinkti reguliatoriaus srovę

    Variklio(-ių) vardinė srovė Rekomenduojamas modelis
    iki 1,5 A ST2R1-15L25 (1,5 A)
    1,5–2,5 A ST2R1-25L25 (2,5 A)
    2,5–3,5 A ST2R1-35L25 (3,5 A)
    3,5–5 A ST2R1-50L25 (5 A)
    5–7,5 A ST2R1-75L25 (7,5 A)
    7,5–10 A ST2R1100L25 (10 A)
    10–13 A ST2R1130L25 (13 A) ← šis modelis
    Taisyklė: reguliatoriaus maks. srovė ≥ variklio (ar kelių variklių sumos) vardinė srovė iš variklio lentelės. Transformatoriniam reguliatoriui variklio paleidimo srovė jau įvertinta gamintojo, papildomos atsargos nereikia. Kelis ventiliatorius junkite tik su to paties tipo, įtampa reguliuojamais AC varikliais.
    Kada rinktis kitą sprendimą: laikmatis bus išorinis – SC2A1 (su TK) arba SC2-1 serija; tolygus valdymas 0-10 VDC signalu ar Modbus – elektroninė EVS-1 serija; greitis pagal temperatūrą – GTT-1 serija.

    Pliusai

    • Įmontuotas programuojamas laikrodis (diena / naktis, savaitė)
    • Sinusinė išėjimo įtampa – tylus variklio darbas
    • LCD ekranas, daugiakalbis meniu
    • USB konfigūravimas su 3SMUsb
    • TK apsauga ir gedimo išėjimas
    • Nuotolinis įjungimas NC / NO kontaktu
    • IP54 korpusas

    Minusai / ribojimai

    • Pakopinis, ne tolygus reguliavimas (7 įtampos)
    • Didelis svoris (17,95 kg) ir matmenys
    • Nėra 0-10 VDC įėjimo ir Modbus
    • Tik vienfaziams įtampa valdomiems AC varikliams; EC ventiliatoriams netinka
    • Tik naudojimui patalpose, iki +35 °C
    • Nereguliuojamo išėjimo L1 apkrova ribota (1 A)

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus maitinimą.
    • Būtinai prijunkite apsauginį įžeminimą (PE).
    • Prijungtų variklių bendra vardinė srovė neturi viršyti 13 A.
    • Saugiklį keiskite tik tokio paties tipo ir vardinės srovės, nurodyto techniniame lape.
    • Reguliatorius skirtas tik naudojimui patalpose (-20…+35 °C).
    • Prie CC / OC jungiami tik potencialo neturintys kontaktai; TK gnybtai – tik prie variklio šiluminių kontaktų.
    • Gnybtų išdėstymas skiriasi priklausomai nuo modelio – jungkite pagal konkretaus modelio schemą.

    Greitas pasirinkimo gidas

    13 A
    230 VAC
    Laikmatis + LCD
    TK
    IP54
    Tinka, kai reikia:
    • ventiliatoriaus iki 13 A valdymo pagal laiko grafiką;
    • tylaus sinusinės įtampos reguliavimo;
    • variklio TK apsaugos ir gedimo signalo.
    Patikrinkite prieš naudojimą:
    • variklio vardinę srovę ir ar jis reguliuojamas įtampa;
    • kokių įtampų (80–230 VAC) reikia dideliam ir mažam greičiui;
    • darbo grafiką (diena / naktis, savaitės dienos);
    • aplinkos temperatūrą (iki +35 °C).
    Svarbus priminimas: ST2R1130L25 nevaldo EC ventiliatorių ir trifazių variklių; Modbus jungties neturi.

    DUK

    Ar reikia išorinio laikmačio?
    Ne, laikrodis įmontuotas: dienos / nakties ir dienos / savaitės programos nustatomos klaviatūra arba per USB.
    Kokias įtampas galima parinkti greičiams?
    80, 100, 120, 150, 170, 190 arba 230 VAC – po vieną dideliam ir mažam greičiui.
    Ar galima greitį perjungti rankiniu būdu?
    Taip, klaviatūra galima pasirinkti ir įjungti bet kurį iš dviejų greičių.
    Kaip prijungti variklio šiluminę apsaugą?
    Variklio TK kontaktai jungiami prie TK gnybtų, o gedimo signalas perduodamas per AL išėjimą (230 VAC / 1 A).
    Ar galima prijungti prie BMS per Modbus?
    Ne, Modbus nėra. Su BMS jungiama per CC / OC įėjimus ir AL išėjimą.

    Transformatorinis ventiliatoriaus variklio greičio reguliatorius su laikmačiu | TK | 13A | 230VAC | virštinkinis | IP54 | Sentera Controls | ST2R1130L25

    Sentera ST2R1130L25 – transformatorinis ventiliatoriaus greičio reguliatorius su programuojamu laikmačiu ir LCD, iki 13 A, 230 VAC, 2 greičiai iš 80–230 VAC pakopų, TK apsauga, gedimo išėjimas, USB, IP54.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
