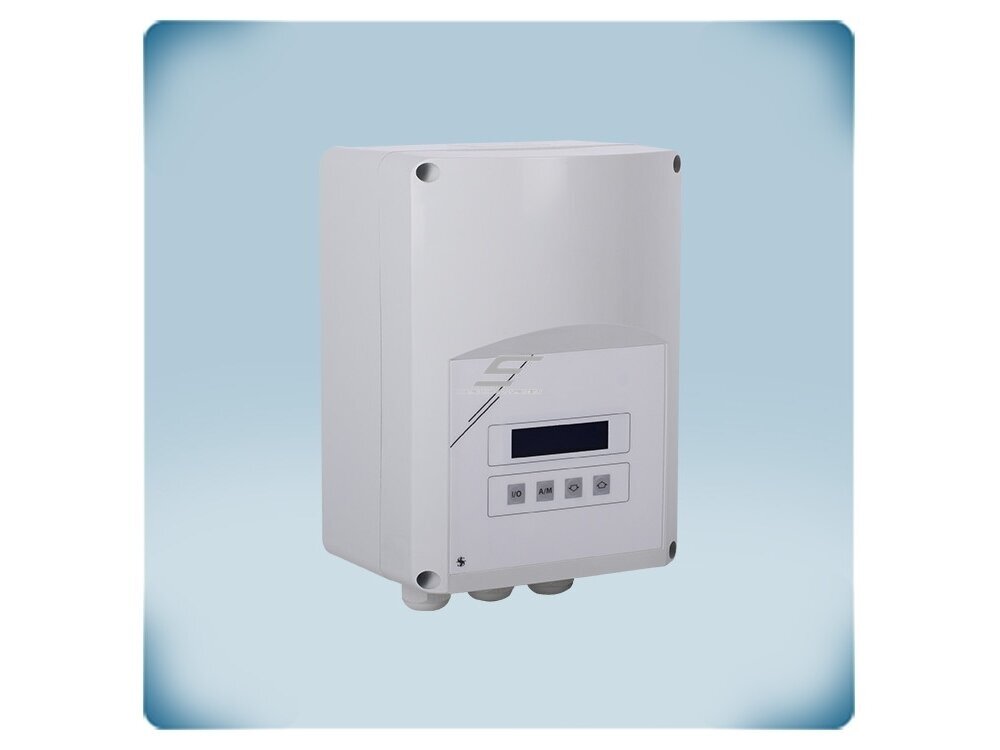

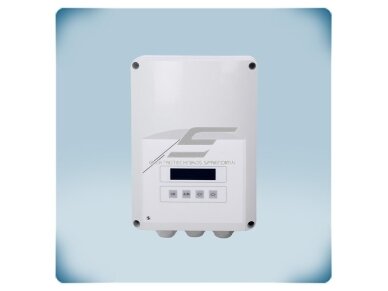

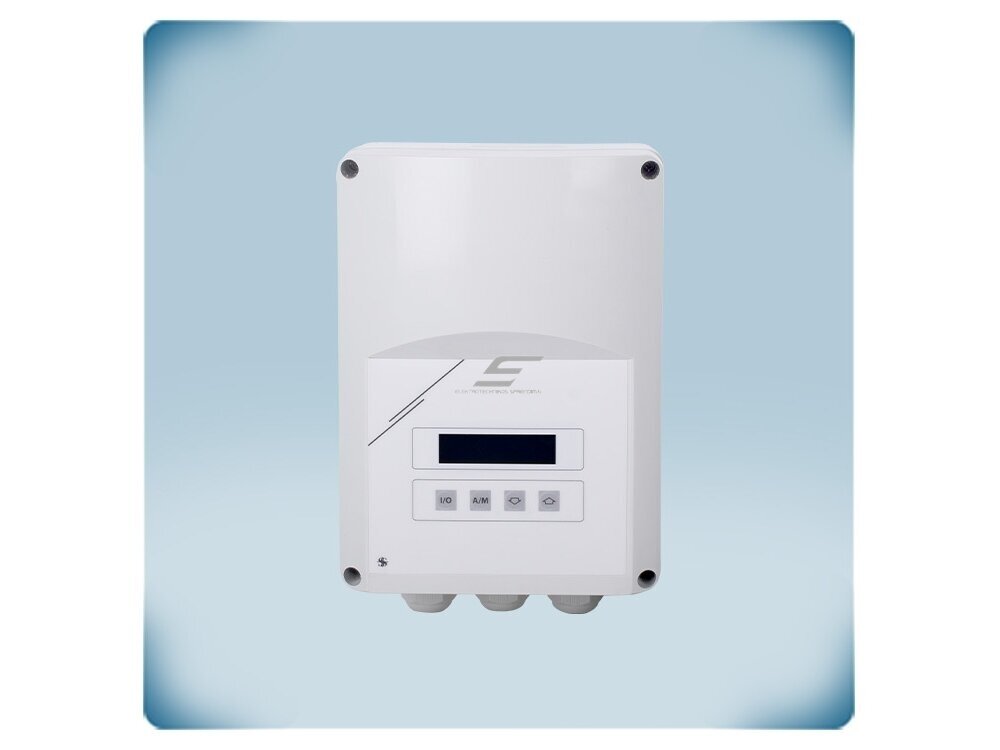

Name: Transformatorinis ventiliatoriaus variklio greičio reguliatorius su laikmačiu | TK | 5A | 230VAC | virštinkinis | IP54 | Sentera Controls | ST2R1-50L25
Brand: Sentera Controls
SKU: ST2R1-50L25
Price: 325.57 EUR
Availability: InStock

Prekės aprašymas

Transformatorinis ventiliatoriaus variklio greičio reguliatorius su laikmačiu | TK | 5A | 230VAC | virštinkinis | IP54 | Sentera Controls | ST2R1-50L25

ST2R1-50L25 – Sentera Controls transformatorinis ventiliatoriaus greičio reguliatorius su įmontuotu programuojamu laikmačiu ir LCD ekranu, vienfaziams 230 VAC įtampa valdomiems varikliams iki 5 A. Du greičiai parenkami iš 80–230 VAC pakopų, turi TK gnybtus variklio apsaugai, gedimo išėjimą ir nuotolinio įjungimo įėjimus.

Pagrindinė mintis:
Savarankiškas ventiliacijos valdiklis: laikrodis viduje, todėl išorinio laikmačio nereikia. Grafikas diena / naktis ar pagal savaitės dienas sukonfigūruojamas klaviatūra, o variklis dirba tyliai dėl sinusinės išėjimo įtampos.

Kam skirtas ST2R1-50L25:
Šis modelis skirtas galingesniems ventiliatoriams (iki 5 A) – stoginiams ar kanaliniams ventiliatoriams sandėliuose, dirbtuvėse, salėse arba ventiliatorių grupei.

Maks. variklio srovė
5 A

Laikmatis
Diena / naktis, savaitės programa

Greičiai
2, iš 80–230 VAC pakopų

Apsauga
IP54, TK, gedimo išėjimas

Veikimo principas

Reguliatorius montuojamas ant sienos patalpoje. Prijungiamas 230 VAC maitinimas (L, N, PE), variklis (U, N), variklio šiluminiai kontaktai (TK), pagal poreikį – nuotolinio įjungimo kontaktas (CC arba OC), gedimo signalas (AL) ir nereguliuojamas išėjimas L1 sklendės pavarai.

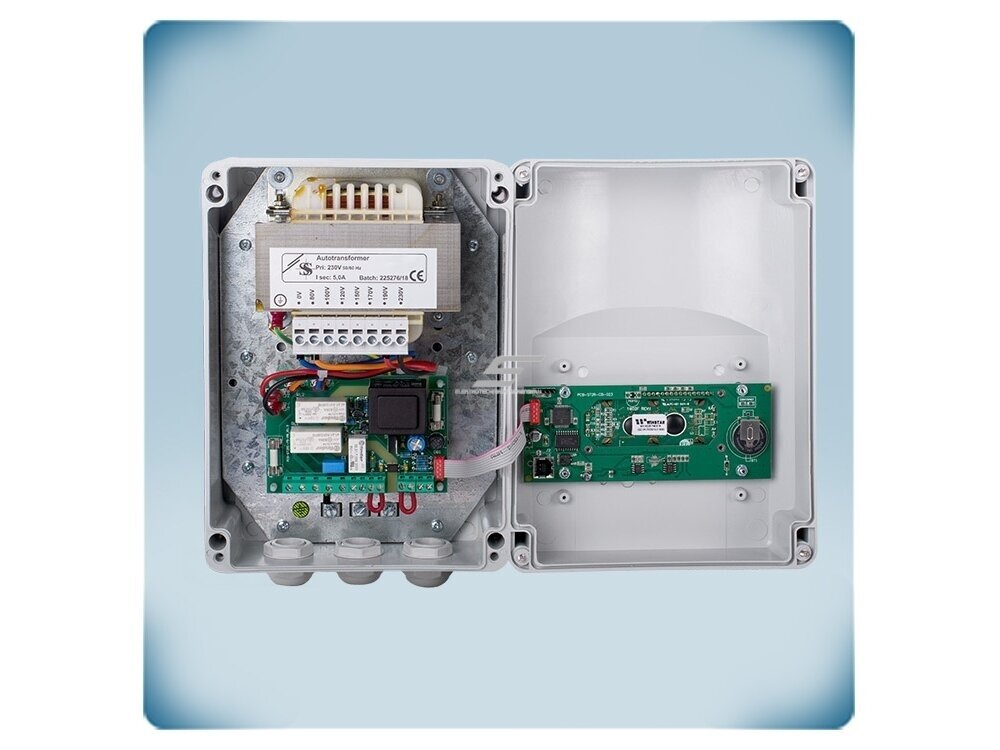

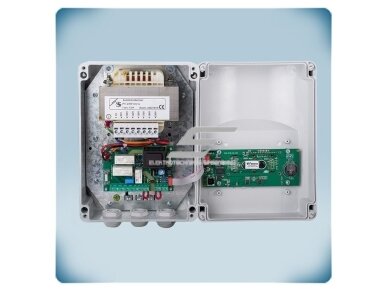

Reguliatoriaus širdis – autotransformatorius su keliomis atšakomis (pakopomis). Kiekviena pakopa tiekia varikliui vis kitą, fiksuotą įtampą, o išėjimo įtampa lieka SINUSINĖ, kaip tinkle. Dėl to variklis dirba tyliai net mažu greičiu – transformatorinis reguliatorius tinka ir tiems varikliams, kurie su elektroniniu (puslaidininkiniu) reguliatoriumi ūžia ar kaista.

Dideliam ir mažam greičiui priskiriama po vieną įtampą iš pakopų 80, 100, 120, 150, 170, 190 ir 230 VAC. Greitis perjungiamas rankiniu būdu klaviatūra arba automatiškai pagal įmontuoto laikrodžio programą (dienos / nakties ir dienos / savaitės funkcijos). Nustatymai matomi LCD ekrane su daugiakalbiu meniu, o per USB jungtį juos galima nuskaityti, keisti ir išsaugoti nemokama 3SMUsb programa.

Reguliavimas pakopinis, ne tolygus: greitis keičiasi šuoliais tarp fiksuotų įtampų. Inžinieriaus pastaba: kiekvienos pakopos greitis priklauso nuo variklio ir ventiliatoriaus charakteristikos, todėl paleidus verta patikrinti, ar mažiausioje naudojamoje pakopoje variklis užtikrintai įsisuka. TK gnybtai skirti variklio šiluminei apsaugai, o gedimo išėjimas AL (230 VAC / 1 A) perduoda signalą signalizacijai ar BMS.

Kuo naudingas ST2R1-50L25?
Laikmatis, du greičiai, TK apsauga, gedimo signalas ir USB konfigūravimas viename IP54 korpuse – ventiliacija pagal grafiką be jokių papildomų įrenginių.

Techninės specifikacijos

Prekės tipas	Transformatorinis ventiliatoriaus greičio reguliatorius su laikmačiu
Gamintojas / kodas	Sentera Controls / ST2R1-50L25
Serija	ST2R1 (1,5 / 2,5 / 3,5 / 5 / 7,5 / 10 / 13 A)
Maitinimo įtampa	230 VAC, 50–60 Hz
Maks. variklio srovė	5 A
Greičiai	2 (didelis ir mažas)
Pasirenkamos įtampos	80 / 100 / 120 / 150 / 170 / 190 / 230 VAC
Išėjimo įtampos forma	Sinusinė (autotransformatorius)
Laikmatis	Programuojamas laikrodis, dienos / nakties ir dienos / savaitės funkcijos
Valdymas	Klaviatūra, LCD ekranas su daugiakalbiu meniu
Konfigūravimas PC	USB jungtis, programa 3SMUsb (nemokama)
Variklio šiluminė apsauga	TK gnybtai
Nuotolinis įjungimas / išjungimas	CC (NC kontaktas), OC (NO kontaktas)
Gedimo išėjimas	AL, 230 VAC / 1 A
Nereguliuojamas išėjimas L1	230 VAC, 1 A
Saugiklis	5×20 mm, T-8,0 A-H

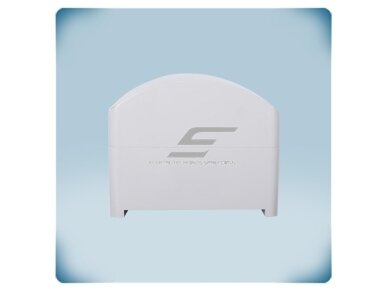

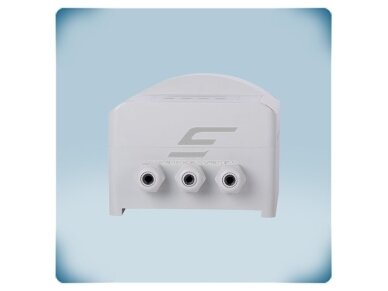

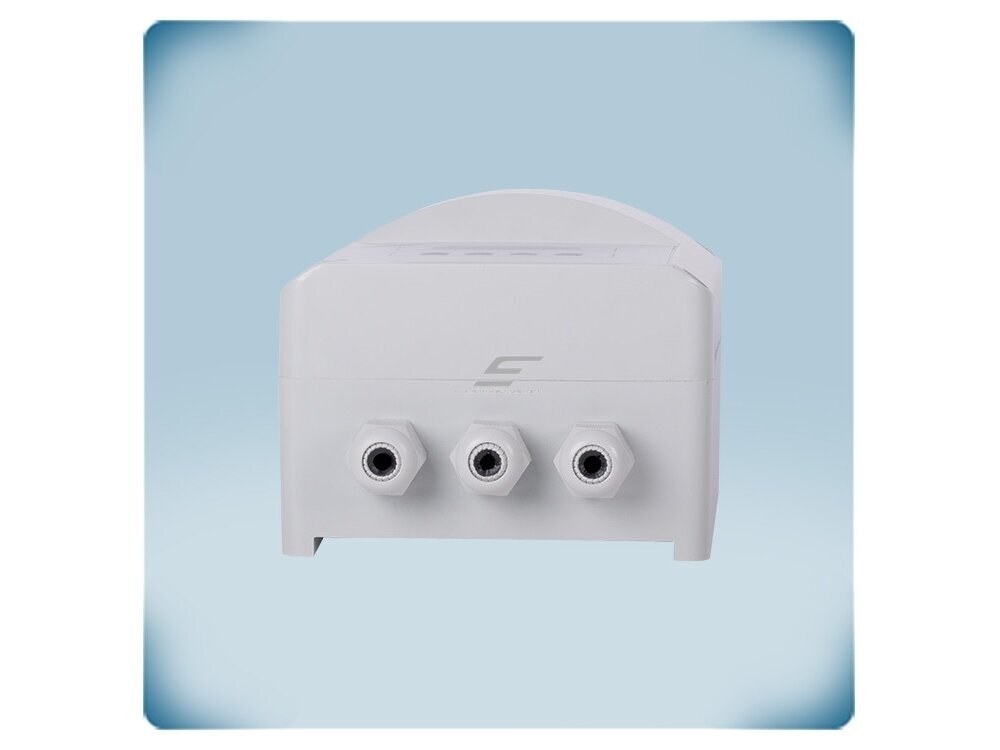

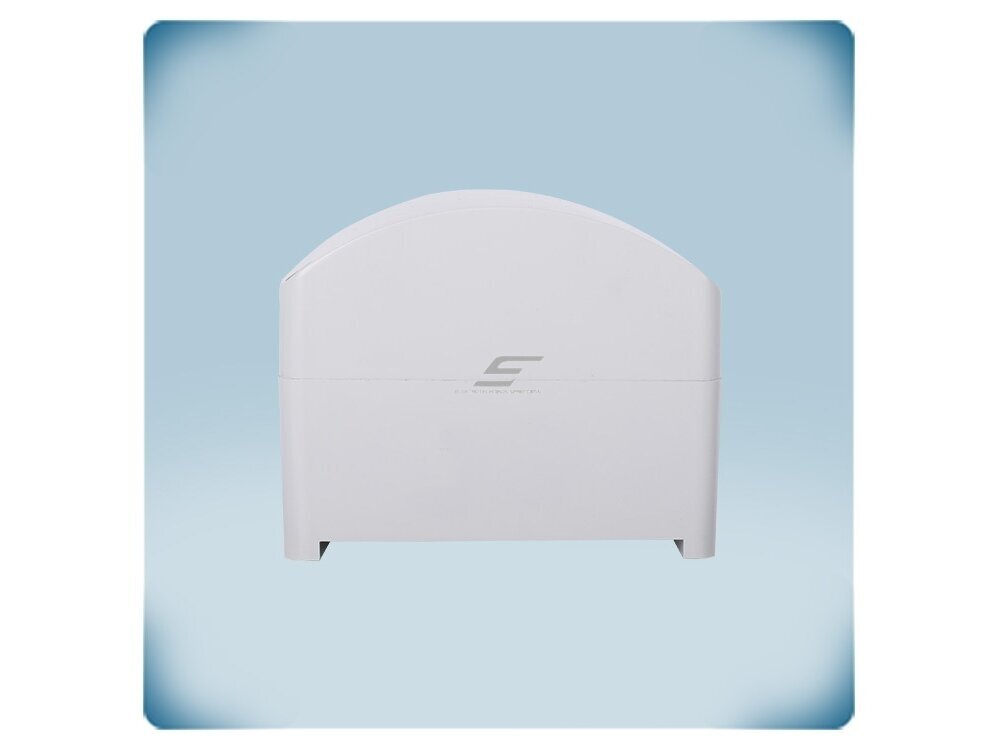

Korpusas	plastikinis ABS, UL94-V0, pilkas RAL 7035
Apsaugos klasė	IP54 (EN 60529), tik naudojimui patalpose
Darbo aplinka	-20…+35 °C, 5–95 % rH be kondensacijos
Montavimo matmenys	A 170 × B 250 × C 136 mm (tvirtinimo D 155 / E 193 mm)
Pakuotės matmenys	262×180×160 mm
Svoris	6,49 kg neto / 6,70 kg bruto
Atitiktis	LVD 2014/35/ES, EMC 2014/30/ES (EN 61326), RoHS 2011/65/ES, WEEE 2012/19/ES

Gamintojo dokumentacija

✔ Rekomenduoja Elektrotechnikos sprendimai

Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

Pagrindinės funkcijos

Įmontuotas programuojamas laikrodis – dienos / nakties ir savaitės grafikas be išorinio laikmačio.
Du greičiai iš 7 įtampų – kiekvienam greičiui parenkama 80–230 VAC pakopa.
LCD ir klaviatūra – daugiakalbis meniu, rankinis greičio pasirinkimas.
USB ir 3SMUsb – parametrų nuskaitymas, keitimas ir išsaugojimas kompiuteriu.
TK apsauga ir gedimo išėjimas – variklio šiluminių kontaktų prijungimas, AL išėjimas (230 VAC / 1 A) gedimo signalui.
Nuotolinis įjungimas – CC (NC) arba OC (NO) kontaktu.

Kur naudojamas?

Biurai, mokyklos, darželiai – ventiliacija pagal darbo grafiką
Prekybos ir paslaugų patalpos su savaitės grafiku
Sporto salės, bendruomenių patalpos
Gamybos ir sandėlių patalpos
Kanaliniai ir stoginiai ventiliatoriai su vienfaziais AC varikliais

Naudojimas pagal poreikį

Elektrikui.
Visi reikalingi gnybtai: TK, CC/OC, AL, L1 ir PE – papildomų relių nereikia.

Ventiliacijos montuotojui.
Greičiai ir grafikas nustatomi vietoje klaviatūra arba iš kompiuterio per USB.

Pastato savininkui.
Ventiliacija dirba pagal grafiką – ne darbo metu mažesnis greitis ir mažesnės sąnaudos.

Pritaikymo gidas: kaip naudojamas praktikoje

Tipiniai ST2R1-50L25 pritaikymai:

Objektas	Kas prijungiama	Rezultatas	Montuotojo pastaba
Biuras su darbo grafiku	Ventiliatorius → U, N; programa laikmatyje	Darbo dienomis didelis greitis, naktį ir savaitgalį – mažas	Grafiką patogu paruošti per USB su 3SMUsb
Variklis su šiluminiais kontaktais	Variklio TK → TK; signalizacija → AL	Variklis apsaugotas, gedimo signalas perduodamas toliau	AL – 230 VAC / 1 A
Valdymas iš BMS ar gaisrinės signalizacijos	NC kontaktas → CC arba NO kontaktas → OC	Ventiliatorius stabdomas / įjungiamas nuotoliniu būdu	Rinkitės įėjimą pagal kontakto tipą
Ventiliatorius su sklende	Sklendės pavara → L1, N	Sklendė maitinama kartu su ventiliatoriumi	L1 apkrova – iki 1 A

Kaip parinkti reguliatoriaus srovę

Variklio(-ių) vardinė srovė	Rekomenduojamas modelis
iki 1,5 A	ST2R1-15L25 (1,5 A)
1,5–2,5 A	ST2R1-25L25 (2,5 A)
2,5–3,5 A	ST2R1-35L25 (3,5 A)
3,5–5 A	ST2R1-50L25 (5 A) ← šis modelis
5–7,5 A	ST2R1-75L25 (7,5 A)
7,5–10 A	ST2R1100L25 (10 A)
10–13 A	ST2R1130L25 (13 A)

Taisyklė: reguliatoriaus maks. srovė ≥ variklio (ar kelių variklių sumos) vardinė srovė iš variklio lentelės. Transformatoriniam reguliatoriui variklio paleidimo srovė jau įvertinta gamintojo, papildomos atsargos nereikia. Kelis ventiliatorius junkite tik su to paties tipo, įtampa reguliuojamais AC varikliais.

Kada rinktis kitą sprendimą: laikmatis bus išorinis – SC2A1 (su TK) arba SC2-1 serija; tolygus valdymas 0-10 VDC signalu ar Modbus – elektroninė EVS-1 serija; greitis pagal temperatūrą – GTT-1 serija.

Pliusai

Įmontuotas programuojamas laikrodis (diena / naktis, savaitė)
Sinusinė išėjimo įtampa – tylus variklio darbas
LCD ekranas, daugiakalbis meniu
USB konfigūravimas su 3SMUsb
TK apsauga ir gedimo išėjimas
Nuotolinis įjungimas NC / NO kontaktu
IP54 korpusas

Minusai / ribojimai

Pakopinis, ne tolygus reguliavimas (7 įtampos)
Didelis svoris (6,49 kg) ir matmenys
Nėra 0-10 VDC įėjimo ir Modbus
Tik vienfaziams įtampa valdomiems AC varikliams; EC ventiliatoriams netinka
Tik naudojimui patalpose, iki +35 °C
Nereguliuojamo išėjimo L1 apkrova ribota (1 A)

Saugos ir montavimo pastabos

Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus maitinimą.
Būtinai prijunkite apsauginį įžeminimą (PE).
Prijungtų variklių bendra vardinė srovė neturi viršyti 5 A.
Saugiklį keiskite tik tokio paties tipo ir vardinės srovės, nurodyto techniniame lape.
Reguliatorius skirtas tik naudojimui patalpose (-20…+35 °C).
Prie CC / OC jungiami tik potencialo neturintys kontaktai; TK gnybtai – tik prie variklio šiluminių kontaktų.
Gnybtų išdėstymas skiriasi priklausomai nuo modelio – jungkite pagal konkretaus modelio schemą.

Greitas pasirinkimo gidas

5 A

230 VAC

Laikmatis + LCD

TK

IP54

Tinka, kai reikia:

ventiliatoriaus iki 5 A valdymo pagal laiko grafiką;
tylaus sinusinės įtampos reguliavimo;
variklio TK apsaugos ir gedimo signalo.

Patikrinkite prieš naudojimą:

variklio vardinę srovę ir ar jis reguliuojamas įtampa;
kokių įtampų (80–230 VAC) reikia dideliam ir mažam greičiui;
darbo grafiką (diena / naktis, savaitės dienos);
aplinkos temperatūrą (iki +35 °C).

Svarbus priminimas: ST2R1-50L25 nevaldo EC ventiliatorių ir trifazių variklių; Modbus jungties neturi.

DUK

Ar reikia išorinio laikmačio?
Ne, laikrodis įmontuotas: dienos / nakties ir dienos / savaitės programos nustatomos klaviatūra arba per USB.

Kokias įtampas galima parinkti greičiams?
80, 100, 120, 150, 170, 190 arba 230 VAC – po vieną dideliam ir mažam greičiui.

Ar galima greitį perjungti rankiniu būdu?
Taip, klaviatūra galima pasirinkti ir įjungti bet kurį iš dviejų greičių.

Kaip prijungti variklio šiluminę apsaugą?
Variklio TK kontaktai jungiami prie TK gnybtų, o gedimo signalas perduodamas per AL išėjimą (230 VAC / 1 A).

Ar galima prijungti prie BMS per Modbus?
Ne, Modbus nėra. Su BMS jungiama per CC / OC įėjimus ir AL išėjimą.

Transformatorinis ventiliatoriaus variklio greičio reguliatorius su laikmačiu | TK | 5A | 230VAC | virštinkinis | IP54 | Sentera Controls | ST2R1-50L25

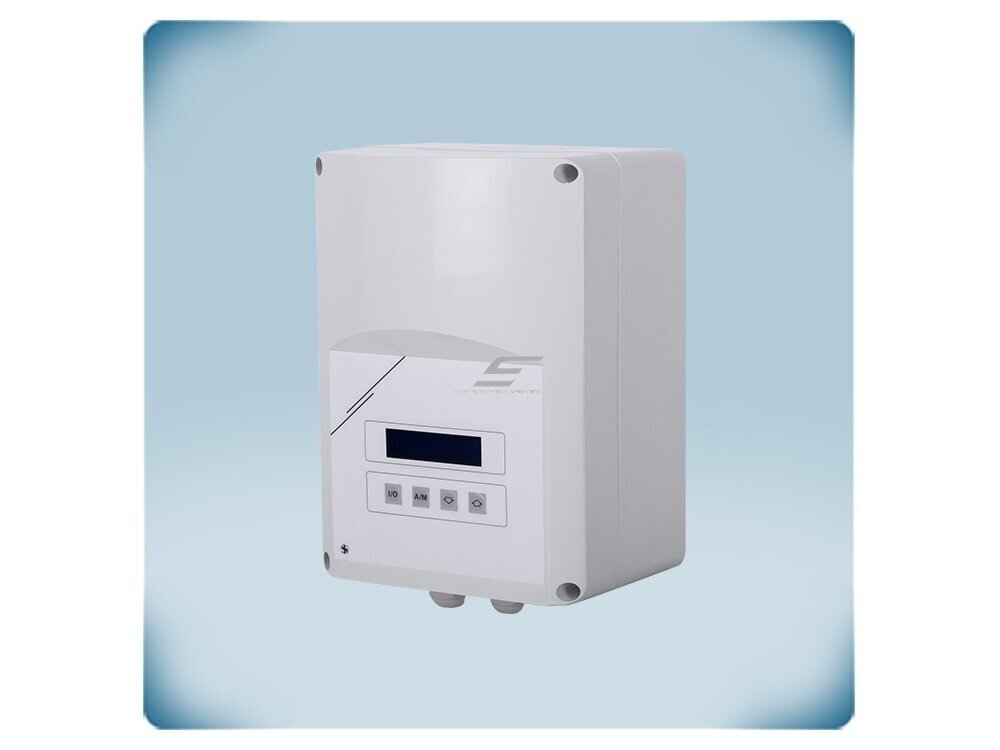

Sentera ST2R1-50L25 – transformatorinis ventiliatoriaus greičio reguliatorius su programuojamu laikmačiu ir LCD, iki 5 A, 230 VAC, 2 greičiai iš 80–230 VAC pakopų, TK apsauga, gedimo išėjimas, USB, IP54.
