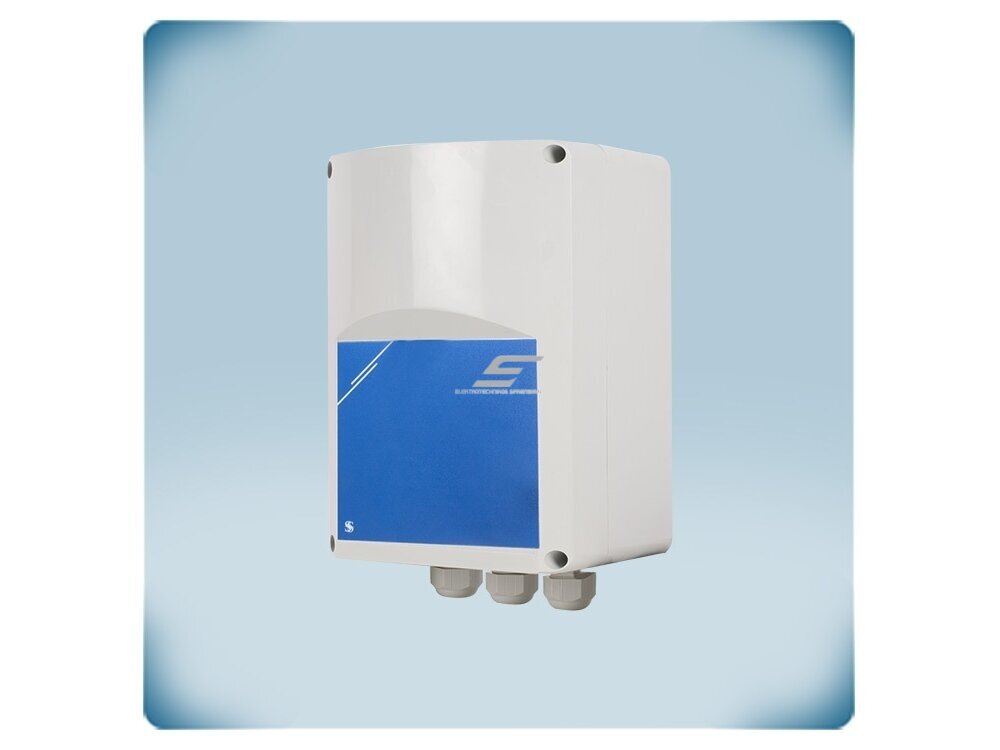

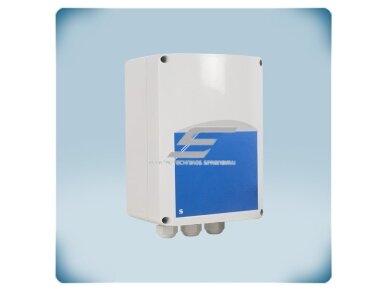

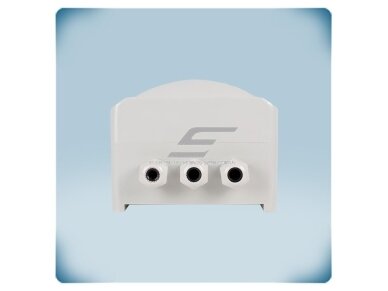

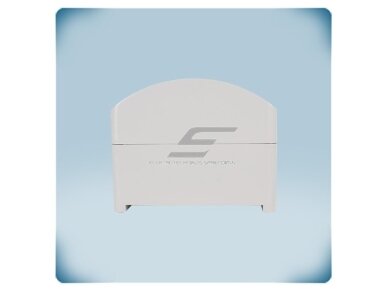

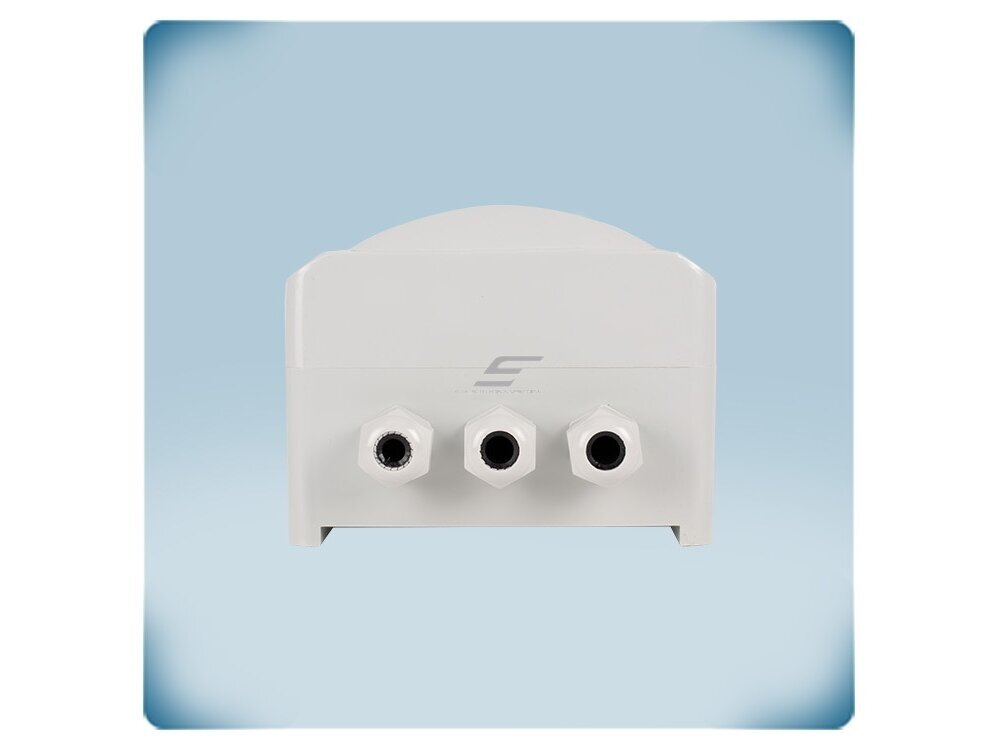

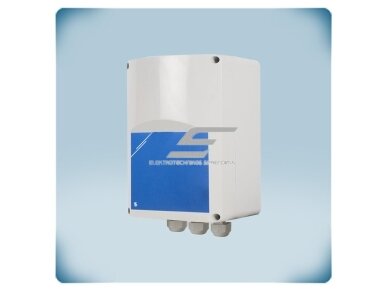

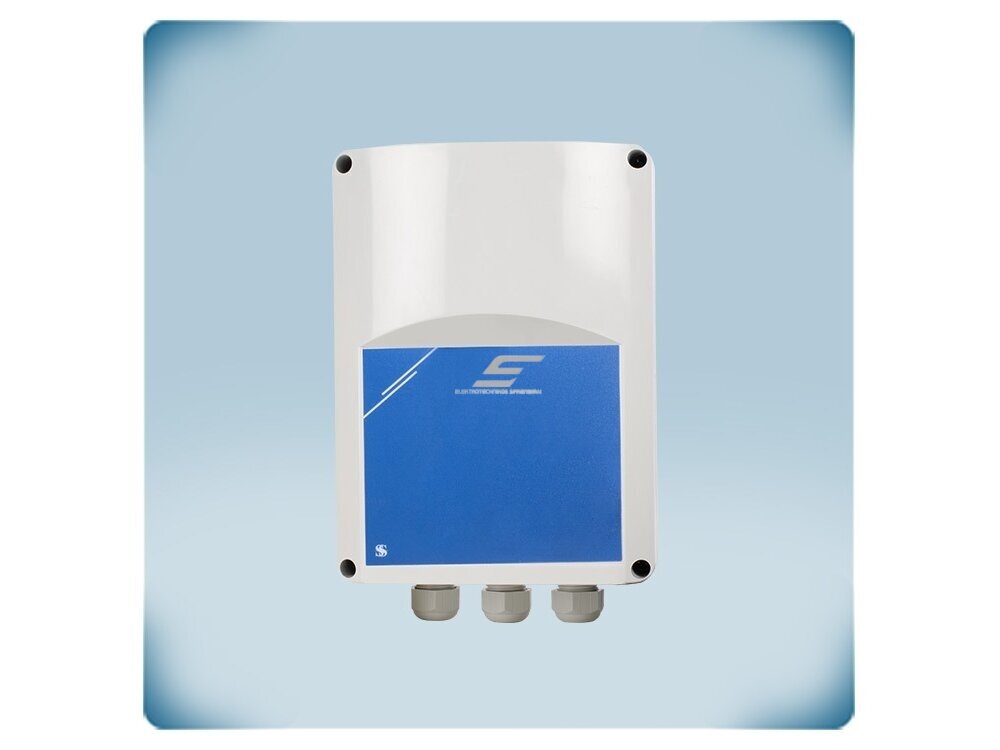

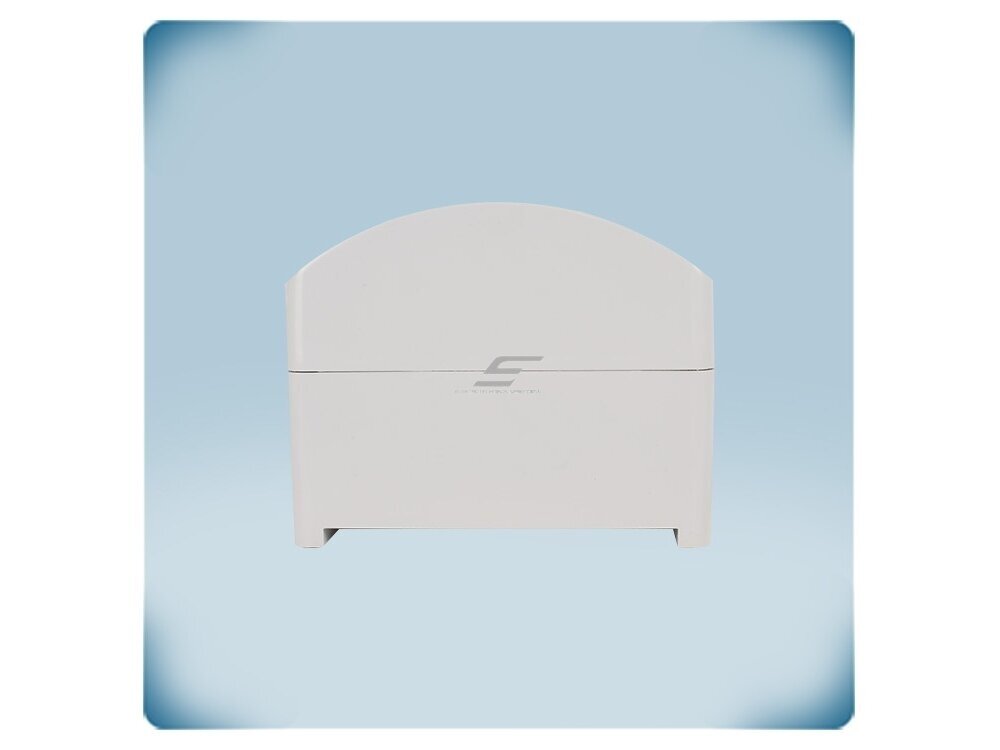

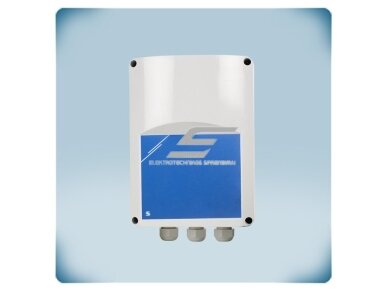

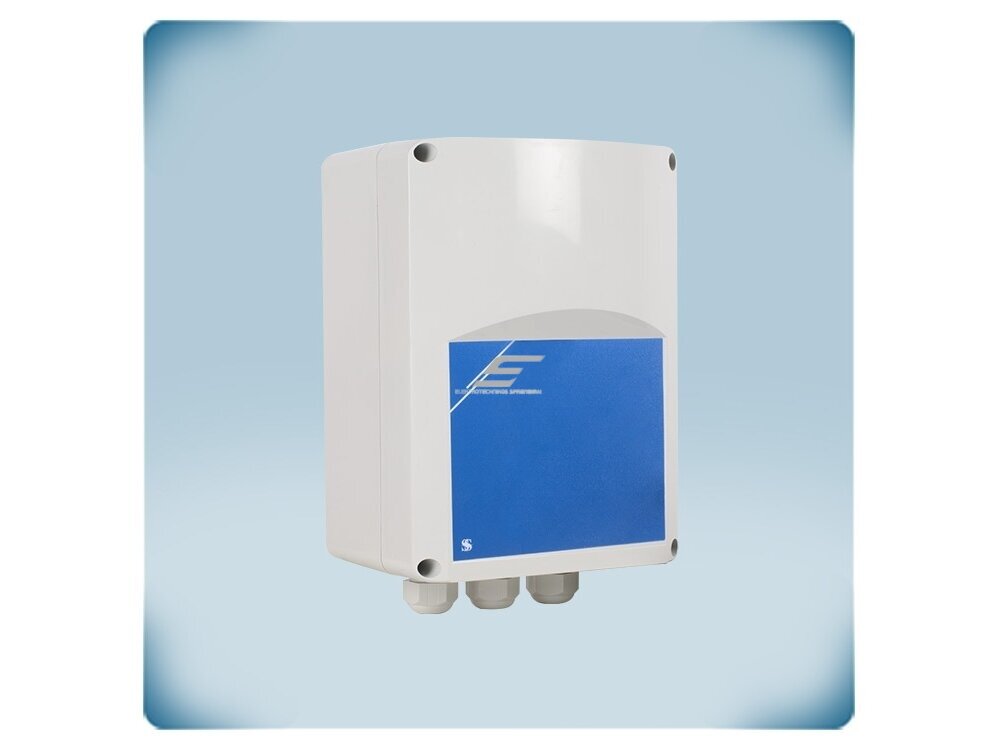

    Transformatorinis ventiliatoriaus variklio greičio reguliatorius su nuotoliniu valdymu | 1,5A | 230VAC | virštinkinis | IP54 | Sentera Controls | RTR-1-15L22

    Kodas: RTR-1-15L22
    Pasiteirauti apie prekę
    Kaina 94.19 € su PVM
    ( 77.84 € be PVM )
    146.93 € Sutaupykite 52.74 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

    Transformatorinis ventiliatoriaus variklio greičio reguliatorius su nuotoliniu valdymu | 1,5A | 230VAC | virštinkinis | IP54 | Sentera Controls | RTR-1-15L22

    RTR-1-15L22 – Sentera Controls transformatorinis ventiliatoriaus greičio reguliatorius su nuotoliniu valdymu vienfaziams AC varikliams iki 1,5 A. Pats reguliatorius montuojamas techninėje zonoje, o greitis perjungiamas išoriniu 5 padėčių jungikliu (pvz. Sentera SMT-1-30-4C) arba termostatu. Išėjimo įtampa sinusinė: 0-(80)-110-140-170-190-230 VAC.

    Pagrindinė mintis:
    Sunkų transformatorių – į techninę patalpą ar virš lubų, o patalpoje – tik kompaktiškas jungiklis. Taip naudotojas valdo ventiliaciją iš patogios vietos, o variklis dirba tyliai. RTR-1-15L22 skirtas mažesniems kanaliniams ar ašiniams ventiliatoriams (iki 1,5 A).
    Kam skirtas RTR-1-15L22:
    Šis modelis skirtas nedidelės galios ventiliatoriams (iki 1,5 A) – vienam ar dviem kanaliniams ar ašiniams ventiliatoriams biure, vonioje, virtuvėje ar nedidelėje patalpoje.
    Maks. variklio srovė
    1,5 A
    Valdymas
    Išorinis 5 padėčių jungiklis / termostatas
    Išėjimo pakopos
    0-(80)-110-140-170-190-230 VAC
    Apsauga
    IP54, virštinkinis montavimas

    Veikimo principas

    Prijungiamas 230 VAC maitinimas (L, N, PE), variklis prie reguliuojamo išėjimo (U, N) ir išorinis jungiklis: bendras kontaktas – prie P gnybto, padėtys – prie 1–5 gnybtų. Transformatoriaus atšakos išvestos tiesiai į gnybtų juostą. Nereguliuojamas L1 išėjimas (230 VAC, 2 A) skirtas sklendei ar pagalbiniam įrenginiui.

    Viduje – autotransformatorius su keliomis išėjimo atšakomis. Kiekviena pakopa variklį maitina vis kita, iš anksto nustatyta įtampa: 0-(80)-110-140-170-190-230 VAC. Reguliavimas pakopinis, ne tolygus – greitis keičiamas fiksuotais žingsniais. Išorinio jungiklio padėtyse 1–5 išėjime yra 110, 140, 170, 190 ir 230 VAC; padėtyje 0 variklis ir L1 išjungti. 80 V atšaka yra, bet nepajungta; kitas įtampas galima parinkti keičiant laidų jungimą.

    Vietoj jungiklio galima naudoti termostatą – tada ventiliatorius perjungiamas pagal temperatūrą. Reguliatorius neturi savo rankenėlės: greitis visada parenkamas išoriniu įrenginiu.

    Išėjimo įtampa yra sinusinė, nes ji gaunama transformatoriumi, o ne elektroniškai „kapojant“ sinusoidę. Todėl variklis dirba tyliai, mažiau kaista ir neūžia – transformatorinis reguliatorius tinka ir tiems AC varikliams, kurie su elektroniniu (triakiniu) reguliatoriumi mažu greičiu girdimai ūžia. Inžinieriaus pastaba: AC asinchroninio variklio greitis mažinamas didinant slydimą, todėl energijos sutaupoma mažiau nei su EC ventiliatoriumi ar dažnio keitikliu. Didžiausias transformatorinio reguliavimo privalumas – tylus ir patikimas variklio darbas visose pakopose.

    Kuo naudingas RTR-1-15L22?
    Galios dalis atskirta nuo valdymo vietos: patalpoje lieka tik kompaktiškas jungiklis, o transformatorius montuojamas ten, kur jam vieta.

    Techninės specifikacijos

    Prekės tipas Transformatorinis ventiliatoriaus greičio reguliatorius su nuotoliniu valdymu
    Gamintojas / kodas Sentera Controls / RTR-1-15L22
    Serija RTR-1 (1,5 / 2,5 / 3,5 / 5 / 7,5 A)
    Maitinimo įtampa 230 VAC, 50–60 Hz
    Maks. variklio srovė 1,5 A
    Reguliuojamas išėjimas (U, N) 0-(80)-110-140-170-190-230 VAC, sinusinė įtampa; versija L22
    Nereguliuojamas išėjimas (L1) 230 VAC, 2 A (padėtyje 0 – išjungtas)
    Valdymas Išorinis 5 padėčių jungiklis (pvz. Sentera SMT-1-30-4C) arba termostatas; gnybtai P ir 1–5
    Saugiklis T-3,15 A-H, 5×20 mm
    Korpusas ABS plastikas, UL94-V0, pilkas RAL 7035
    Apsaugos klasė IP54 (EN 60529), tik naudojimui patalpose
    Darbo aplinka -20…+35 °C, 5–95 % rH be kondensacijos
    Matmenys A / B / C / D / E 170 / 255 / 140 / 155 / 194 mm (pagal techninio lapo brėžinį)
    Svoris 2,00 kg neto / 2,18 kg bruto
    Pakuotės matmenys 262×180×160 mm
    Atitiktis LVD 2014/35/ES, EMC 2014/30/ES (EN 61326), RoHS 2011/65/ES, WEEE 2012/19/ES

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • Nuotolinis greičio perjungimas – išorinis 5 padėčių jungiklis gali būti patalpoje, o reguliatorius – techninėje zonoje.
    • Termostato valdymas – vietoj jungiklio – termostatas, perjungiantis ventiliatorių pagal temperatūrą.
    • Sinusinė išėjimo įtampa – tylus variklio darbas visose pakopose.
    • Nereguliuojamas L1 išėjimas (2 A) – sklendės pavarai ar kitam įrenginiui.
    • Keičiamos pakopų įtampos – kitą atšaką galima parinkti keičiant laidų jungimą.

    Kur naudojamas?

    • Biurai, klasės, salės – kai jungiklis turi būti patalpoje
    • Restoranai, kavinės, prekybos patalpos
    • Ventiliacija su reguliatoriumi techninėje patalpoje ar virš pakabinamų lubų
    • Patalpos, valdomos pagal temperatūrą (termostatu)
    • Ūkiniai ir gamybos pastatai

    Naudojimas pagal poreikį

    Projektuotojui.
    Galios įrenginys ir valdymo vieta atskirti – lanksčiau planuojama.
    Elektrikui.
    Aiški gnybtų juosta: P, 1–5, U, N, L1, PE.
    Naudotojui.
    Patalpoje – tik kompaktiškas jungiklis, ventiliatorius dirba tyliai.

    Pritaikymo gidas: kaip naudojamas praktikoje

    Tipiniai RTR-1-15L22 pritaikymai:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Biuras ar klasė Jungiklis SMT-1-30-4C patalpoje → P, 1–5 Greitis perjungiamas iš patalpos Reguliatorius – techninėje patalpoje
    Patalpa, valdoma pagal temperatūrą Termostatas → P ir pasirinkta pakopa Ventiliatorius įjungiamas ar perjungiamas pagal temperatūrą Parinkite termostatą su tinkamais kontaktais
    Restorano ar kavinės ištraukimas Ventiliatorius → U, N; sklendė → L1 Tylus darbas ir sklendė kartu su ventiliatoriumi L1 apkrova – iki 2 A
    Keli ventiliatoriai Lygiagrečiai → U, N Valdomi vienu jungikliu Bendra vardinė srovė ≤ 1,5 A

    Kaip parinkti reguliatoriaus srovę

    Variklio(-ių) vardinė srovė Rekomenduojamas modelis
    iki 1,5 A RTR-1-15L22 (1,5 A) ← šis modelis
    1,5–2,5 A RTR-1-25L22 (2,5 A)
    2,5–3,5 A RTR-1-35L22 (3,5 A)
    3,5–5 A RTR-1-50L22 (5 A)
    5–7,5 A RTR-1-75L22 (7,5 A)
    Taisyklė: reguliatoriaus maks. srovė ≥ variklio vardinė srovė (žr. variklio lentelę). Jungiant kelis ventiliatorius – to paties tipo variklius, jų vardines sroves sumuokite.
    Kada rinktis kitą sprendimą: reikia rankenėlės ant paties reguliatoriaus – STR-1; valdymo 0-10 VDC signalu – STVS1; Modbus RTU – RTVS8; TK ir automatinio pasileidimo – STRA1; tik autotransformatoriaus skydui – ATR-1; tolygaus elektroninio reguliavimo – EVS-1; trifaziam varikliui – STR-4.

    Pliusai

    • Sinusinė išėjimo įtampa – tylus variklio darbas
    • Nuotolinis greičio perjungimas išoriniu jungikliu
    • Galimas valdymas termostatu
    • Nereguliuojamas L1 išėjimas (2 A)
    • IP54 korpusas

    Minusai / ribojimai

    • Reguliavimas pakopinis, ne tolygus
    • Neturi savo rankenėlės – būtinas išorinis jungiklis ar termostatas
    • Didesnis svoris nei elektroninių reguliatorių (2,00 kg neto)
    • Nėra TK apsaugos, 0-10 VDC įėjimo ir Modbus
    • Tik vienfaziams AC varikliams; EC ventiliatoriams netinka

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus maitinimą.
    • Būtinai prijunkite apsauginį įžeminimą (PE).
    • Variklio (ar kelių variklių suminė) vardinė srovė neturi viršyti 1,5 A; saugiklį keiskite tik tokio paties tipo ir vardinės vertės.
    • Reguliatorius skirtas tik vienfaziams, įtampa reguliuojamiems AC varikliams; EC ventiliatoriams ir trifaziams varikliams netinka.
    • Išorinio jungiklio grandinėje yra tinklo įtampa – naudokite 230 VAC tinkamą jungiklį ir kabelį.
    • Skirtas tik naudojimui patalpose (-20…+35 °C).

    Greitas pasirinkimo gidas

    1,5 A
    230 VAC
    Nuotolinis jungiklis
    Sinusinė įtampa
    IP54
    Tinka, kai reikia:
    • tylaus pakopinio AC ventiliatoriaus valdymo iki 1,5 A;
    • kai jungiklis turi būti patalpoje, o reguliatorius – techninėje zonoje;
    • valdymo termostatu.
    Patikrinkite prieš naudojimą:
    • variklio vardinę srovę;
    • išorinį jungiklį (pvz. SMT-1-30-4C) ar termostatą ir kabelį iki jo;
    • ar tinka pakopų įtampos 0-(80)-110-140-170-190-230 VAC.
    Svarbus priminimas: RTR-1-15L22 be išorinio jungiklio ar termostato greičio neperjungia; EC ventiliatorių ir trifazių variklių nevaldo.

    DUK

    Ar reguliatorius turi rankenėlę?
    Ne, greitis parenkamas išoriniu 5 padėčių jungikliu (pvz. Sentera SMT-1-30-4C) arba termostatu.
    Kaip prijungti jungiklį?
    Bendras kontaktas – prie P gnybto, padėtys – prie 1–5 gnybtų.
    Ar galima valdyti termostatu?
    Taip, techniniame lape nurodyta, kad jungiklį gali pakeisti termostatas.
    Kuo skiriasi nuo STR-1?
    STR-1 turi rankenėlę ant korpuso, o RTR-1 valdomas nuotoliniu jungikliu.
    Ar galima prijungti kelis ventiliatorius?
    Taip, jei jų bendra vardinė srovė neviršija 1,5 A.

    Transformatorinis ventiliatoriaus variklio greičio reguliatorius su nuotoliniu valdymu | 1,5A | 230VAC | virštinkinis | IP54 | Sentera Controls | RTR-1-15L22

    Sentera RTR-1-15L22 – transformatorinis ventiliatoriaus greičio reguliatorius su nuotoliniu valdymu iki 1,5 A, 230 VAC, 5 pakopos, išorinis jungiklis SMT-1-30-4C ar termostatas, sinusinė įtampa, IP54.
