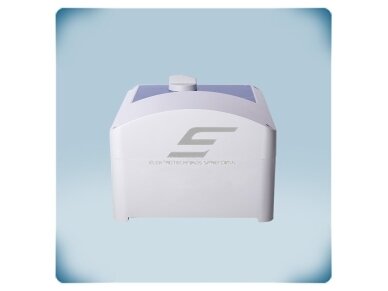

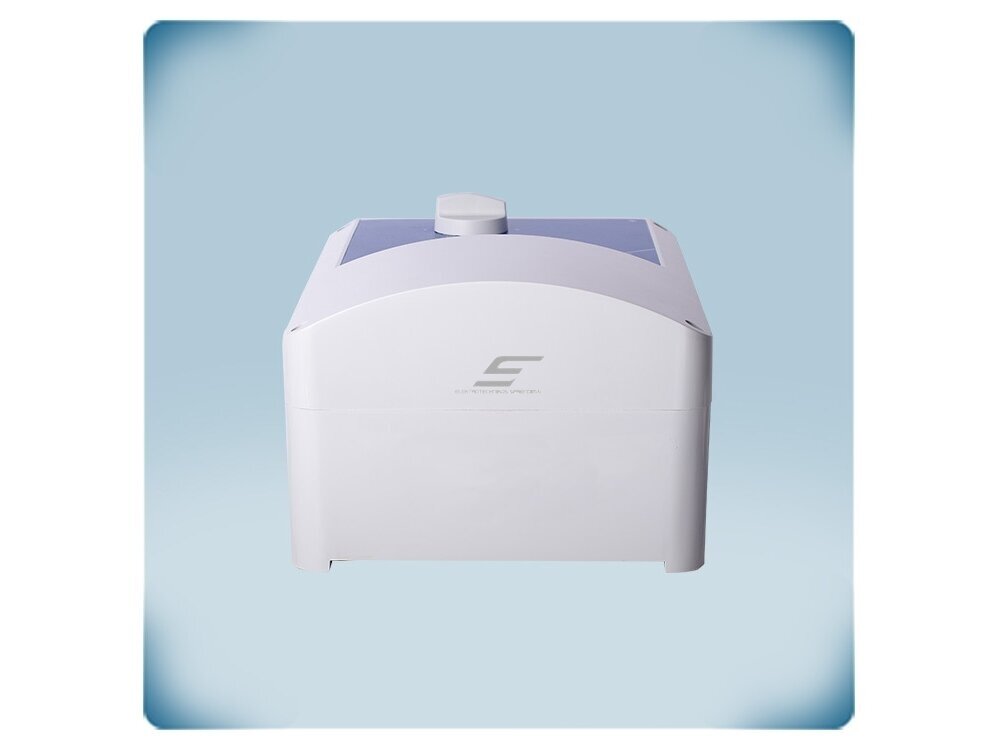

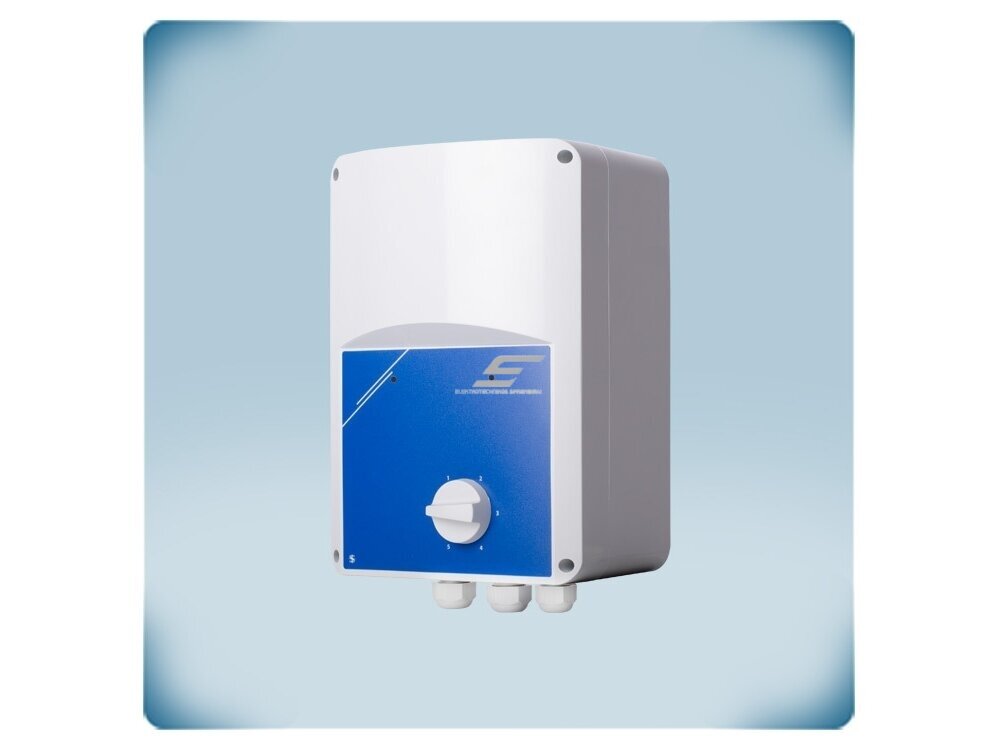

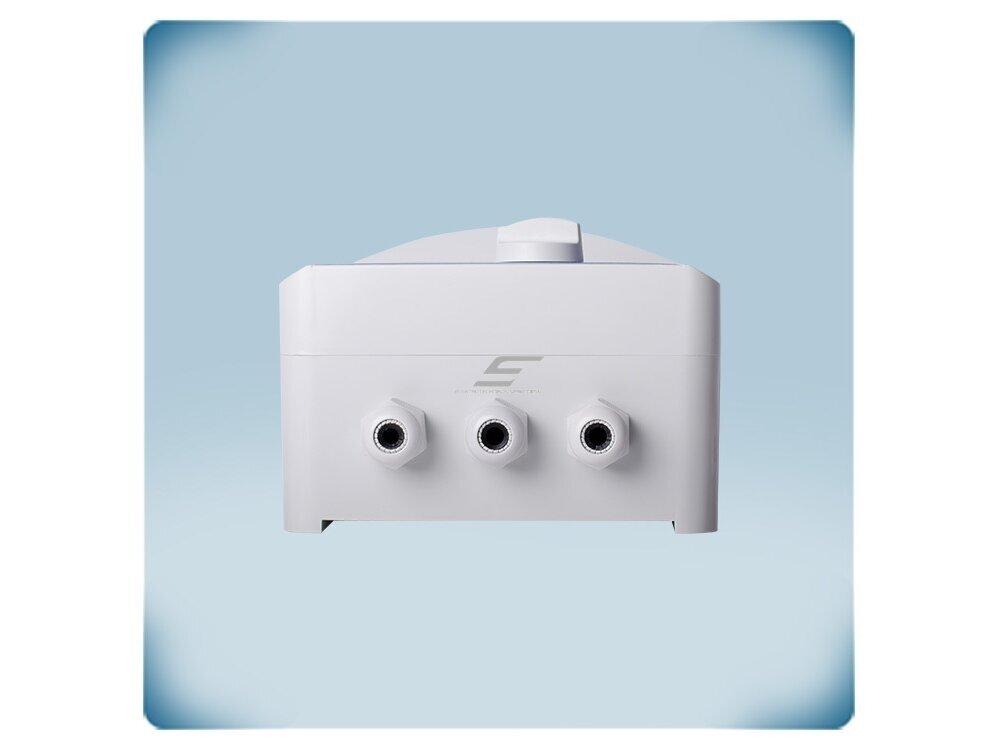

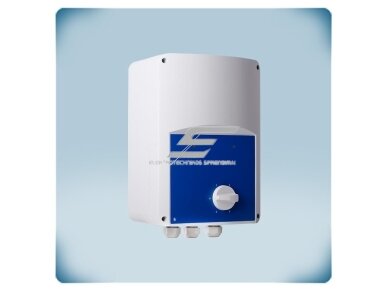

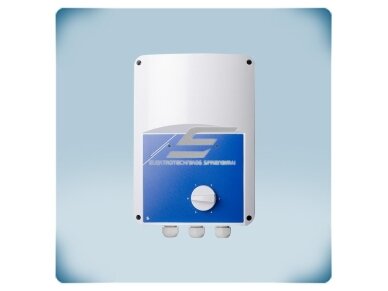

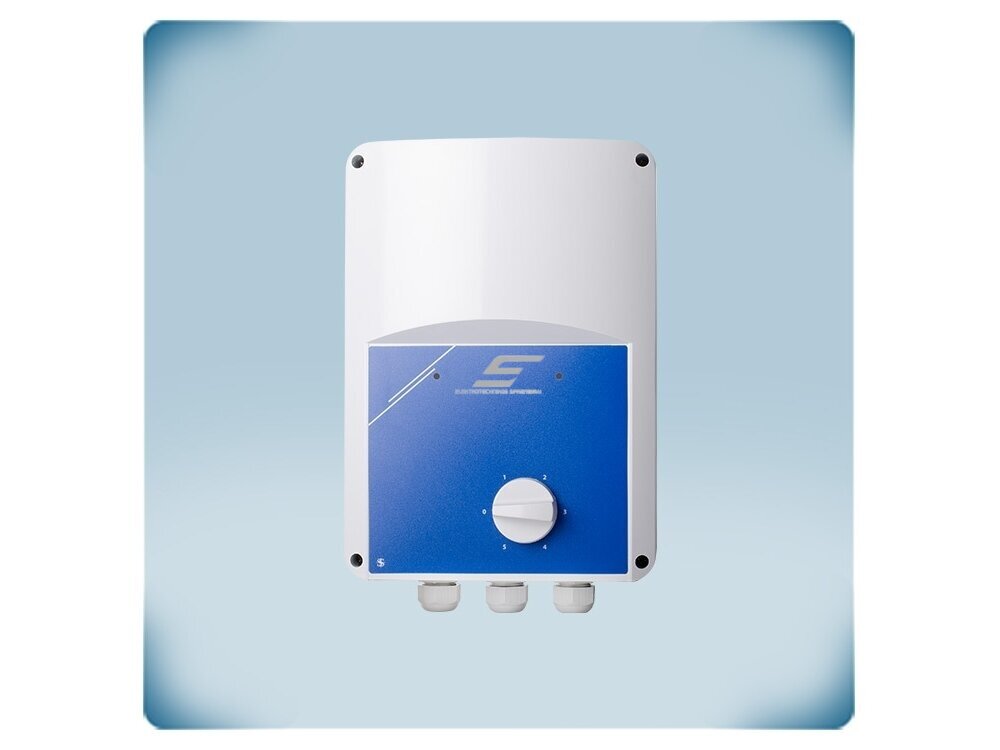

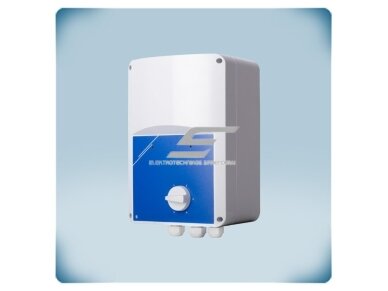

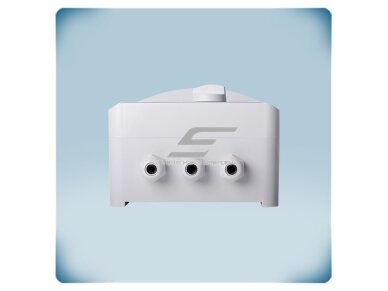

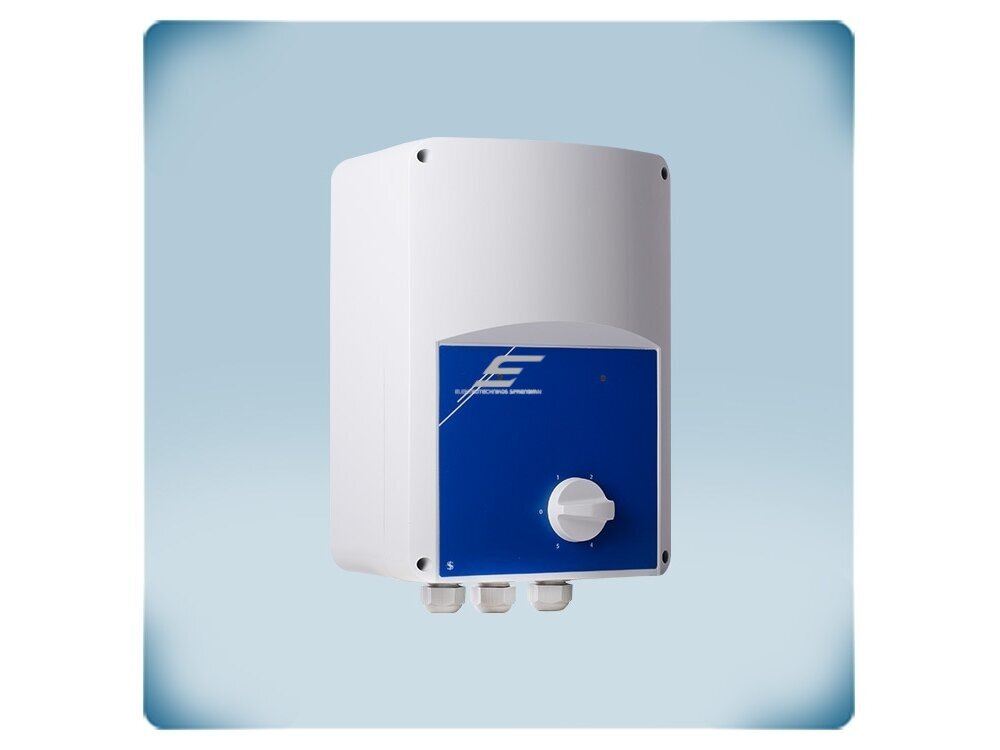

    Transformatorinis ventiliatoriaus variklio greičio reguliatorius su dujų vožtuvo blokavimu pagal oro srautą | TK | 7,5A | 230VAC | virštinkinis | IP54 | Sentera Controls | SFPR1-75L22

    Kodas: SFPR1-75L22
    Pasiteirauti apie prekę
    Kaina 278.91 € su PVM
    ( 230.50 € be PVM )
    435.09 € Sutaupykite 156.18 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

    Transformatorinis ventiliatoriaus variklio greičio reguliatorius su dujų vožtuvo blokavimu pagal oro srautą | TK | 7,5A | 230VAC | virštinkinis | IP54 | Sentera Controls | SFPR1-75L22

    SFPR1-75L22 – Sentera Controls transformatorinis ventiliatoriaus greičio reguliatorius su srauto kontrole vienfaziams 230 VAC įtampa valdomiems varikliams iki 7,5 A. Greitis nustatomas 5 pakopų perjungikliu, o srauto jutiklio ar slėgio relės kontaktas valdo relės išėjimą dujų vožtuvui ar pavarai. Turi TK gnybtus variklio šiluminei apsaugai.

    Pagrindinė mintis:
    Reguliatorius ne tik keičia ventiliatoriaus greitį, bet ir patvirtina, kad srautas iš tikrųjų yra: relės išėjimas (pvz. dujų vožtuvui) įjungiamas tik tada, kai srauto ar slėgio jutiklio kontaktas užsidaro per 60 s nuo paleidimo. Tai paprasta blokuotė „nėra srauto – nėra leidimo“.
    Kam skirtas SFPR1-75L22:
    Šis modelis skirtas didelės galios ventiliatoriams (iki 7,5 A) – pramoniniams ventiliatoriams gamybos cechuose, sandėliuose, ūkiniuose pastatuose ar didesnei ventiliatorių grupei.
    Maks. variklio srovė
    7,5 A
    Srauto kontrolė
    FL įėjimas + relė COM/NO/NC
    Valdymas
    5 pakopos, 110–230 VAC
    Apsauga
    IP54, TK gnybtai

    Veikimo principas

    Reguliatorius montuojamas ant sienos patalpoje. Prijungiamas 230 VAC maitinimas (L, N, PE), variklis (U, N), variklio šiluminiai kontaktai (TK), srauto jutiklio ar slėgio relės kontaktas (FL), nuotolinio įjungimo ar termostato kontaktas (NC įėjimas) ir relės išėjimas COM / NO / NC.

    Reguliatoriaus širdis – autotransformatorius su keliomis atšakomis (pakopomis). Kiekviena pakopa tiekia varikliui vis kitą, fiksuotą įtampą, o išėjimo įtampa lieka SINUSINĖ, kaip tinkle. Dėl to variklis dirba tyliai net mažu greičiu – transformatorinis reguliatorius tinka ir tiems varikliams, kurie su elektroniniu (puslaidininkiniu) reguliatoriumi ūžia ar kaista.

    Rankiniu 5 padėčių perjungikliu parenkama išėjimo įtampa 110 – 140 – 170 – 190 – 230 VAC; padėtyje 0 reguliatorius išjungtas (80 VAC atšaka yra, bet gamykliškai neprijungta – kitas įtampas galima parinkti pakeitus vidinį laidų jungimą). Nereguliuojamas išėjimas L1 (230 VAC / 2 A) aktyvus visose darbo padėtyse.

    Paleidus ventiliatorių, reguliatorius laukia srauto patvirtinimo: jei FL kontaktas užsidaro per 60 s, įjungiama relė (230 VAC / 2 A) dujų vožtuvui ar pavarai valdyti. TK gnybtai apsaugo variklį nuo perkaitimo. Reguliavimas pakopinis, ne tolygus: greitis keičiasi šuoliais tarp fiksuotų įtampų. Inžinieriaus pastaba: kiekvienos pakopos greitis priklauso nuo variklio ir ventiliatoriaus charakteristikos, todėl paleidus verta patikrinti, ar mažiausioje naudojamoje pakopoje variklis užtikrintai įsisuka.

    Kuo naudingas SFPR1-75L22?
    Ventiliatoriaus greičio reguliavimas ir srauto patvirtinimo blokuotė viename IP54 korpuse – nereikia atskiro valdiklio ar laiko relės.

    Techninės specifikacijos

    Prekės tipas Transformatorinis ventiliatoriaus greičio reguliatorius su srauto kontrole
    Gamintojas / kodas Sentera Controls / SFPR1-75L22
    Serija SFPR1 (3,5 / 5 / 7,5 / 10 / 12 A)
    Maitinimo įtampa 230 VAC ±10 %, 50–60 Hz
    Maks. variklio srovė 7,5 A
    Išėjimo įtampos pakopos 0 – 110 – 140 – 170 – 190 – 230 VAC ±5 % (80 VAC atšaka neprijungta)
    Išėjimo įtampos forma Sinusinė (autotransformatorius)
    Valdymas 5 padėčių perjungiklis + išjungimo padėtis
    Srauto kontrolė FL įėjimas srauto jutikliui ar slėgio relei; patvirtinimas per 60 s nuo paleidimo
    Relės išėjimas COM / NO / NC, 230 VAC / 2 A (dujų vožtuvui ar pavarai)
    Variklio šiluminė apsauga TK gnybtai
    Nuotolinis įjungimas / termostatas NC įėjimas
    Nereguliuojamas išėjimas L1 230 VAC / 2 A
    Indikacija Žalias LED – įrenginys įjungtas
    Saugiklis 5×20 mm, T-12,5 A-H
    Korpusas plastikinis ABS, UL94-V0, pilkas RAL 7035
    Apsaugos klasė IP54 (EN 60529), tik naudojimui patalpose
    Darbo aplinka -20…+35 °C, 5–95 % rH be kondensacijos
    Kabelio skersmuo 8–13 mm
    Matmenys A 200 × B 305 × C 155 mm (tvirtinimo D 183 / E 236 mm)
    Svoris 8,40 kg neto / 9,15 kg bruto
    Atitiktis LVD 2014/35/ES, EN 61000-6-1, EN 61558-2-13, RoHS 2011/65/ES, WEEE 2012/19/ES

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • Srauto patvirtinimas – relė įjungiama tik užsidarius srauto ar slėgio jutiklio kontaktui per 60 s nuo paleidimo.
    • Relės išėjimas COM / NO / NC – dujų vožtuvui ar pavarai, 230 VAC / 2 A.
    • 5 pakopų rankinis valdymas – 110–230 VAC, su išjungimo padėtimi.
    • TK apsauga – variklio šiluminių kontaktų prijungimas.
    • Nuotolinis įjungimas ar termostatas – per NC įėjimą.
    • Nereguliuojamas išėjimas L1 – 230 VAC / 2 A sklendei ar kitam įrenginiui.

    Kur naudojamas?

    • Sistemos, kuriose dujų vožtuvas ar pavara gali būti įjungti tik esant ventiliatoriaus srautui
    • Ištraukiamoji ventiliacija su srauto ar slėgio kontrole
    • Pramoninės ir techninės patalpos
    • Ventiliatoriai su vienfaziais AC varikliais ir TK kontaktais

    Naudojimas pagal poreikį

    Elektrikui.
    Visi blokuotės elementai viename korpuse: FL įėjimas, relė COM/NO/NC, TK ir PE.
    Šildymo ir ventiliacijos montuotojui.
    Paprasta „srautas → leidimas“ logika be atskiro valdiklio.
    Objekto savininkui.
    Vožtuvas ar pavara neįsijungia, kol ventiliatorius nesukuria srauto.

    Pritaikymo gidas: kaip naudojamas praktikoje

    Tipiniai SFPR1-75L22 pritaikymai:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Ventiliatorius su dujų vožtuvo blokuote Slėgio relė → FL; dujų vožtuvas → COM / NO Vožtuvas atidaromas tik patvirtinus srautą Srautas turi būti patvirtintas per 60 s
    Variklis su šiluminiais kontaktais Variklio TK → TK Variklis apsaugotas nuo perkaitimo Junkite pagal gamintojo schemą
    Valdymas termostatu Termostato NC kontaktas → NC įėjimas Ventiliatorius įjungiamas / stabdomas pagal temperatūrą Junkite potencialo neturintį kontaktą
    Ventiliatorius su sklende Sklendės pavara → L1, N Sklendė maitinama kartu su ventiliatoriumi L1 apkrova – iki 2 A

    Kaip parinkti reguliatoriaus srovę

    Variklio(-ių) vardinė srovė Rekomenduojamas modelis
    iki 3,5 A SFPR1-35L22 (3,5 A)
    3,5–5 A SFPR1-50L22 (5 A)
    5–7,5 A SFPR1-75L22 (7,5 A) ← šis modelis
    7,5–10 A SFPR1100L22 (10 A)
    10–12 A SFPR1130L22 (12 A)
    Taisyklė: reguliatoriaus maks. srovė ≥ variklio (ar kelių variklių sumos) vardinė srovė iš variklio lentelės. Transformatoriniam reguliatoriui variklio paleidimo srovė jau įvertinta gamintojo, papildomos atsargos nereikia. Kelis ventiliatorius junkite tik su to paties tipo, įtampa reguliuojamais AC varikliais.
    Kada rinktis kitą sprendimą: srauto kontrolės nereikia – SC2A1 (du greičiai, TK) arba ST2R1 (su laikmačiu) serija; greitis pagal temperatūrą – GTT-1 serija; tolygus valdymas 0-10 VDC ar Modbus – elektroninė EVS-1 serija.

    Pliusai

    • Srauto / slėgio patvirtinimo blokuotė
    • Relės išėjimas COM / NO / NC (230 VAC / 2 A)
    • Sinusinė išėjimo įtampa – tylus variklio darbas
    • TK variklio apsauga
    • Nuotolinis įjungimas / termostato įėjimas
    • Nereguliuojamas 230 VAC / 2 A išėjimas
    • IP54 korpusas

    Minusai / ribojimai

    • Pakopinis, ne tolygus reguliavimas
    • Didelis svoris (8,40 kg) ir matmenys
    • Nėra 0-10 VDC įėjimo ir Modbus
    • Tik vienfaziams įtampa valdomiems AC varikliams; EC ventiliatoriams netinka
    • Tik naudojimui patalpose, iki +35 °C
    • Srauto jutiklis ar slėgio relė į komplektą neįeina

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus maitinimą.
    • Būtinai prijunkite apsauginį įžeminimą (PE).
    • Prijungtų variklių bendra vardinė srovė neturi viršyti 7,5 A.
    • Saugiklį keiskite tik tokio paties tipo ir vardinės srovės, nurodyto techniniame lape.
    • Reguliatorius skirtas tik naudojimui patalpose (-20…+35 °C).
    • Relės išėjimo apkrova – ne daugiau kaip 230 VAC / 2 A.
    • Dujų įrangos blokuotę projektuokite ir derinkite pagal dujinės įrangos gamintojo reikalavimus ir galiojančias taisykles.

    Greitas pasirinkimo gidas

    7,5 A
    230 VAC
    Srauto kontrolė
    TK
    IP54
    Tinka, kai reikia:
    • ventiliatoriaus iki 7,5 A su srauto patvirtinimo blokuote;
    • dujų vožtuvo ar pavaros valdymo tik esant srautui;
    • tylaus sinusinės įtampos reguliavimo.
    Patikrinkite prieš naudojimą:
    • variklio vardinę srovę ir ar jis reguliuojamas įtampa;
    • srauto jutiklio ar slėgio relės kontakto tipą;
    • vožtuvo ar pavaros srovę (relė iki 2 A);
    • aplinkos temperatūrą (iki +35 °C).
    Svarbus priminimas: SFPR1-75L22 nevaldo EC ventiliatorių ir trifazių variklių; srauto jutiklis į komplektą neįeina.

    DUK

    Kaip veikia srauto kontrolė?
    Prie FL gnybtų jungiamas srauto jutiklio ar slėgio relės kontaktas. Jei jis užsidaro per 60 s nuo paleidimo, įjungiama relė dujų vožtuvui ar pavarai.
    Kokios greičio pakopos?
    110, 140, 170, 190 ir 230 VAC bei išjungimo padėtis; kitas įtampas galima parinkti pakeitus vidinį laidų jungimą.
    Ar jutiklis yra komplekte?
    Ne, srauto jutiklis ar slėgio relė parenkami atskirai.
    Ar galima valdyti termostatu?
    Taip, termostato ar nuotolinio jungiklio NC kontaktas jungiamas prie nuotolinio įjungimo įėjimo.

    Transformatorinis ventiliatoriaus variklio greičio reguliatorius su dujų vožtuvo blokavimu pagal oro srautą | TK | 7,5A | 230VAC | virštinkinis | IP54 | Sentera Controls | SFPR1-75L22

    Sentera SFPR1-75L22 – transformatorinis ventiliatoriaus greičio reguliatorius su srauto kontrole, iki 7,5 A, 230 VAC, 5 pakopos 110–230 VAC, relės išėjimas dujų vožtuvui, TK apsauga, IP54.
