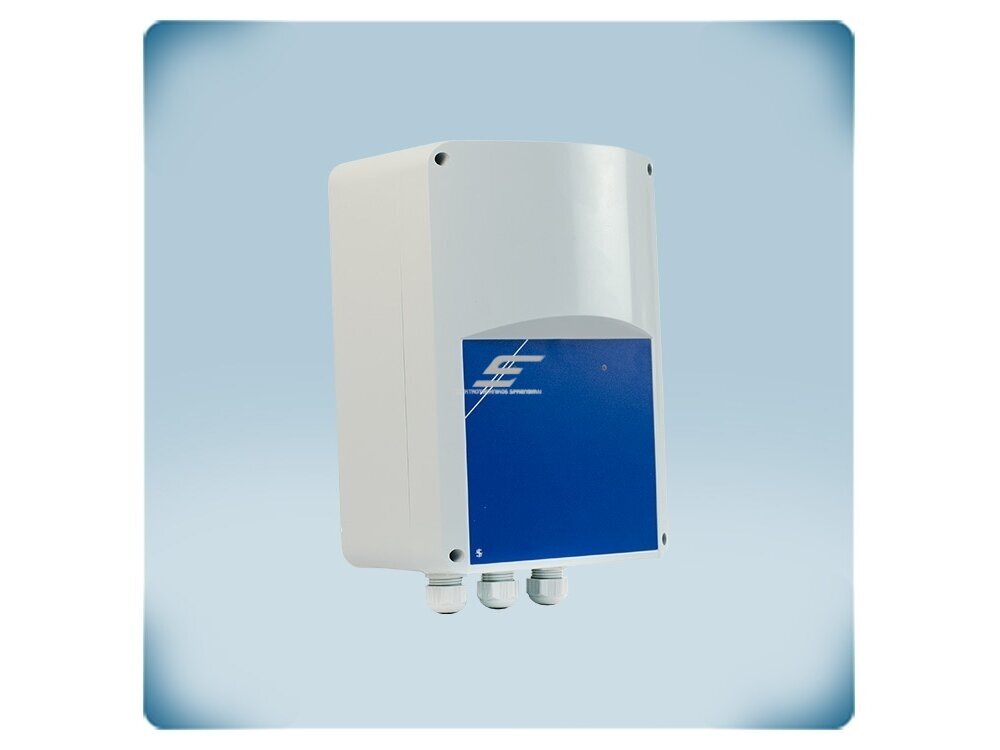

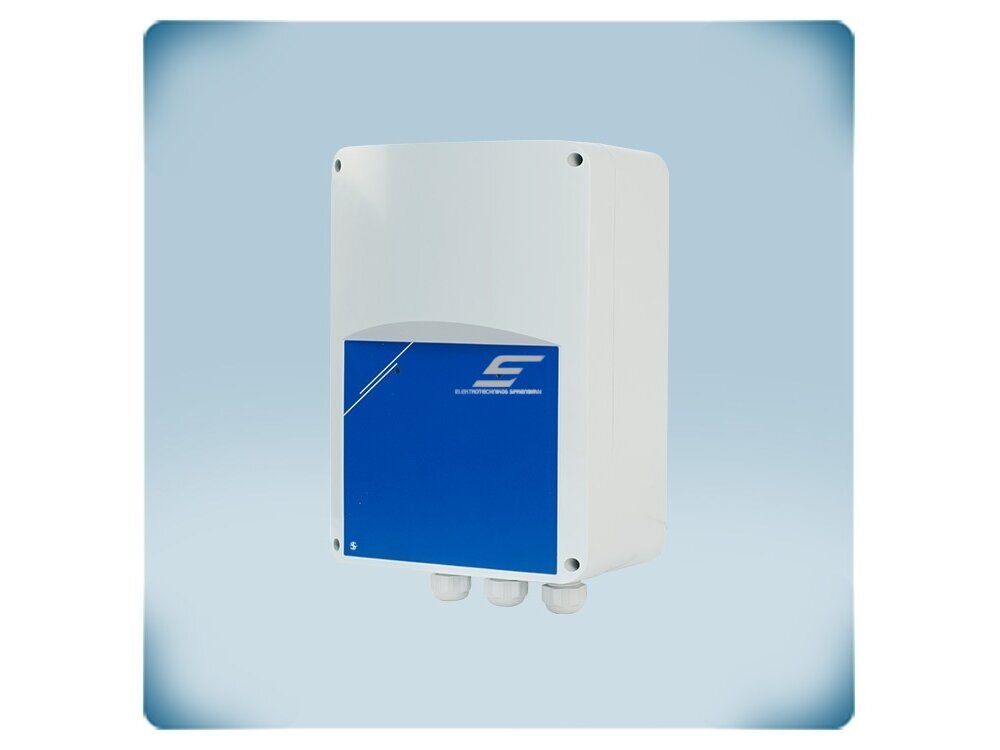

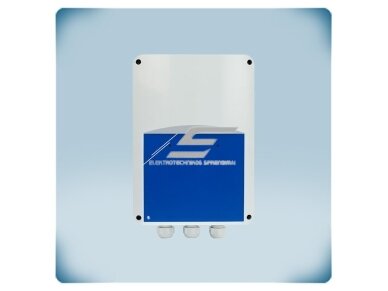

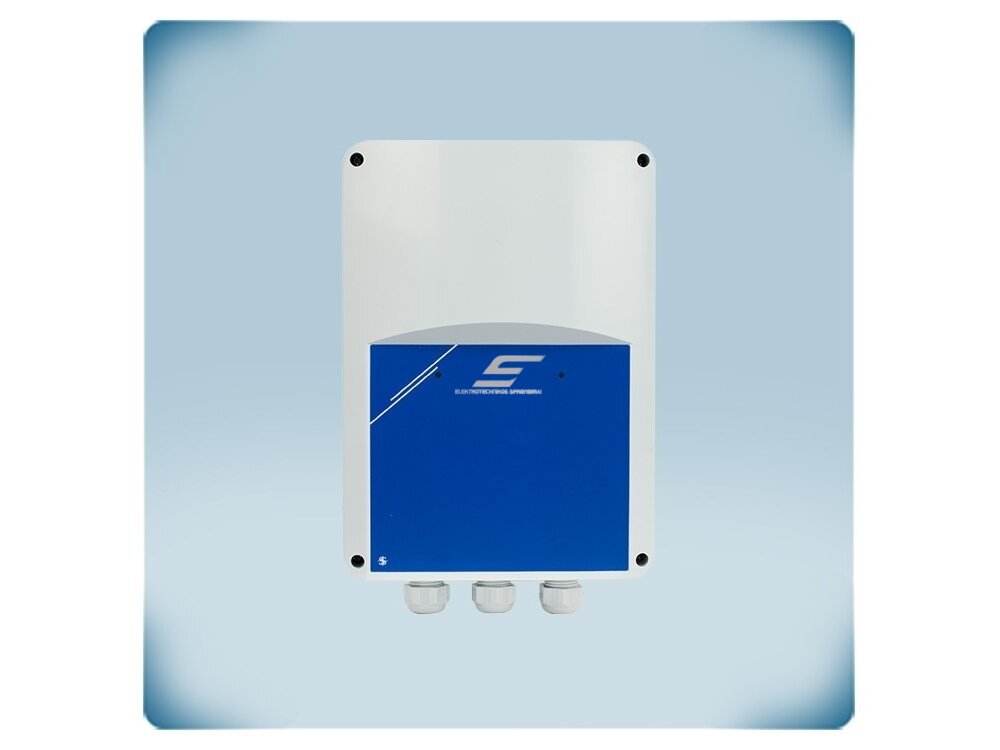

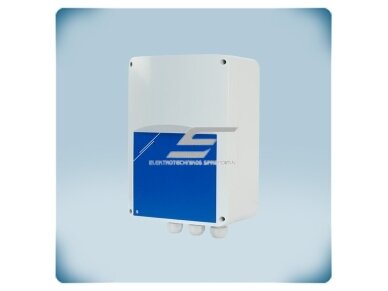

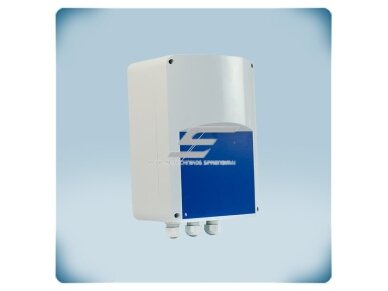

    Transformatorinis ventiliatoriaus variklio greičio reguliatorius valdomas analoginiu signalu | TK | 3,5A | 230VAC | virštinkinis | IP54 | Sentera Controls | STVS1-35L22

    Kodas: STVS1-35L22
    Pasiteirauti apie prekę
    Kaina 324.00 € su PVM
    ( 267.77 € be PVM )
    505.45 € Sutaupykite 181.45 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

    Transformatorinis ventiliatoriaus variklio greičio reguliatorius valdomas analoginiu signalu | TK | 3,5A | 230VAC | virštinkinis | IP54 | Sentera Controls | STVS1-35L22

    STVS1-35L22 – Sentera Controls transformatorinis ventiliatoriaus greičio reguliatorius vienfaziams AC varikliams iki 3,5 A, valdomas analoginiu 0-10 VDC signalu. Pagal signalo lygį automatiškai parenkama viena iš 5 sinusinės įtampos pakopų (0-(80)-110-140-170-190-230 VAC), o TK gnybtai saugo variklį nuo perkaitimo.

    Pagrindinė mintis:
    Transformatorinio reguliavimo tylumas ir automatikos patogumas: greitį diktuoja jutiklis, valdiklis, BMS ar potenciometras, o variklis maitinamas sinusine įtampa ir neūžia. STVS1-35L22 skirtas vidutinio dydžio kanaliniams, stoginiams ar ašiniams ventiliatoriams (iki 3,5 A).
    Kam skirtas STVS1-35L22:
    Šis modelis skirtas galingesniems ventiliatoriams (iki 3,5 A) – stoginiams ar kanaliniams ventiliatoriams sandėliuose, dirbtuvėse, salėse arba ventiliatorių grupei.
    Maks. variklio srovė
    3,5 A
    Valdymas
    0-10 VDC (galvaniškai izoliuotas)
    Išėjimo pakopos
    0-(80)-110-140-170-190-230 VAC
    Apsauga
    IP54, TK gnybtai

    Veikimo principas

    Prijungiamas 230 VAC maitinimas (L, N, PE), variklis prie reguliuojamo išėjimo (U, N1), variklio šiluminės apsaugos kontaktai prie TK gnybtų, valdymo signalas prie V/C ir 0V gnybtų. Nereguliuojamas L1 išėjimas (230 VAC, maks. 2 A) skirtas sklendei ar pagalbiniam įrenginiui.

    Viduje – autotransformatorius su keliomis išėjimo atšakomis. Kiekviena pakopa variklį maitina vis kita, iš anksto nustatyta įtampa: 0-(80)-110-140-170-190-230 VAC. Reguliavimas pakopinis, ne tolygus – greitis keičiamas fiksuotais žingsniais. Pakopos parenkamos pagal 0-10 VDC signalą: didėjant signalui perjungiama ties 2, 4, 6, 8 ir 9,5 VDC, mažėjant – 0,2 VDC žemiau (histerezė apsaugo nuo „blaškymosi“ tarp pakopų). 80 V atšaka yra, bet neprijungta; kitas pakopų įtampas galima parinkti keičiant vidinius laidus.

    Vietoj jutiklio signalo galima prijungti išorinį potenciometrą (MTV arba MTP, pvz. Sentera MTP-X10K-NA) – jam maitinti yra +12 VDC išėjimas (maks. 50 mA). Skaitmeninis +V išėjimas rodo būseną: 12 VDC – normalus darbas, 0 VDC – TK gedimas. Bendra +12 V ir +V išėjimų srovė – iki 100 mA.

    Išėjimo įtampa yra sinusinė, nes ji gaunama transformatoriumi, o ne elektroniškai „kapojant“ sinusoidę. Todėl variklis dirba tyliai, mažiau kaista ir neūžia – transformatorinis reguliatorius tinka ir tiems AC varikliams, kurie su elektroniniu (triakiniu) reguliatoriumi mažu greičiu girdimai ūžia. Inžinieriaus pastaba: AC asinchroninio variklio greitis mažinamas didinant slydimą, todėl energijos sutaupoma mažiau nei su EC ventiliatoriumi ar dažnio keitikliu. Didžiausias transformatorinio reguliavimo privalumas – tylus ir patikimas variklio darbas visose pakopose.

    Kuo naudingas STVS1-35L22?
    Automatinis greičio valdymas iš bet kurio 0-10 VDC šaltinio, išlaikant tylų transformatorinio reguliavimo darbą ir variklio TK apsaugą.

    Techninės specifikacijos

    Prekės tipas Transformatorinis ventiliatoriaus greičio reguliatorius, valdomas 0-10 VDC signalu
    Gamintojas / kodas Sentera Controls / STVS1-35L22
    Serija STVS1 (1,5 / 2,5 / 3,5 / 5 / 7,5 / 10 / 13 A)
    Maitinimo įtampa 230 VAC, 50–60 Hz
    Maks. variklio srovė 3,5 A
    Reguliuojamas išėjimas (U, N1) 0-(80)-110-140-170-190-230 VAC, sinusinė įtampa
    Valdymo įėjimas (V/C) 0-10 VDC, galvaniškai izoliuotas, arba išorinis potenciometras (MTV / MTP)
    Perjungimo lygiai 2 / 4 / 6 / 8 / 9,5 VDC didėjant; mažėjant – 0,2 VDC žemiau
    Nereguliuojamas išėjimas (L1) 230 VAC, maks. 2 A
    Pagalbinis maitinimas +12 VDC, maks. 50 mA (pvz. MTP-X10K-NA potenciometrui)
    Būsenos išėjimas (+V) 12 VDC – normalus darbas, 0 VDC – TK gedimas; +12 V ir +V suma iki 100 mA
    Variklio šiluminė apsauga TK gnybtai
    Indikacija Žalias šviesos diodas – įrenginys įjungtas
    Saugiklis T-5,0 A-H, 5×20 mm
    Korpusas Plastikinis R-ABS, UL94-V0, pilkas RAL 7035
    Apsaugos klasė IP54 (EN 60529), tik naudojimui patalpose
    Darbo aplinka -20…+35 °C, 5–95 % rH be kondensacijos
    Svoris 5,04 kg neto / 5,33 kg bruto
    Pakuotės matmenys 262×180×160 mm
    Atitiktis LVD 2014/35/ES, EMC 2014/30/ES (EN 61326), RoHS 2011/65/ES, WEEE 2012/19/ES

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • 0-10 VDC valdymas – greitį automatiškai parenka jutiklis, valdiklis ar BMS.
    • Galvaninė izoliacija – valdymo grandinė atskirta nuo galios grandinės.
    • Histerezė 0,2 VDC – stabilus darbas, kai signalas svyruoja ties pakopos riba.
    • TK gnybtai ir +V būsenos išėjimas – variklio perkaitimas aptinkamas ir perduodamas automatikai.
    • +12 VDC išėjimas – galima maitinti išorinį potenciometrą be atskiro maitinimo šaltinio.
    • Nereguliuojamas L1 išėjimas (2 A) – sklendės pavarai ar kitam įrenginiui.

    Kur naudojamas?

    • Ventiliacija, valdoma pagal CO₂, temperatūrą ar drėgmę
    • Pastatai su BMS / centralizuota automatika
    • Gamybos, sandėliavimo ir ūkinės patalpos
    • Ventiliatoriai su variklio šilumine apsauga (TK)
    • Objektai, kuriuose svarbus tylus darbas

    Naudojimas pagal poreikį

    Automatikos inžinieriui.
    Standartinis 0-10 VDC įėjimas su aiškiais perjungimo lygiais ir būsenos išėjimu.
    Elektrikui.
    TK, +12 V potenciometrui ir L1 išėjimas – tiesiai gnybtuose.
    Ventiliacijos montuotojui.
    Tylus sinusinės įtampos darbas be elektroninio reguliavimo ūžesio.

    Pritaikymo gidas: kaip naudojamas praktikoje

    Tipiniai STVS1-35L22 pritaikymai:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Ventiliacija pagal CO₂ / temperatūrą Jutiklio 0-10 VDC išėjimas → V/C, 0V Greitis automatiškai didėja augant poreikiui Pakopos perjungiamos ties 2/4/6/8/9,5 V
    Rankinis valdymas iš kitos patalpos Potenciometras MTP-X10K-NA → +12V, V/C, 0V Greitis parenkamas nuotoliniu potenciometru +12 V išėjimo apkrova – iki 50 mA
    BMS integracija BMS 0-10 V išėjimas → V/C; +V → BMS įėjimas BMS valdo greitį ir gauna TK gedimo signalą +V: 12 V – normalu, 0 V – TK gedimas
    Ventiliatorius su TK ir sklende TK kontaktai → TK; sklendė → L1 Variklis apsaugotas, sklendė dirba kartu L1 apkrova – iki 2 A

    Kaip parinkti reguliatoriaus srovę

    Variklio(-ių) vardinė srovė Rekomenduojamas modelis
    iki 1,5 A STVS1-15L22 (1,5 A)
    1,5–2,5 A STVS1-25L22 (2,5 A)
    2,5–3,5 A STVS1-35L22 (3,5 A) ← šis modelis
    3,5–5 A STVS1-50L22 (5 A)
    5–7,5 A STVS1-75L22 (7,5 A)
    7,5–10 A STVS1100L22 (10 A)
    10–13 A STVS1130L22 (13 A)
    Taisyklė: reguliatoriaus maks. srovė ≥ variklio vardinė srovė (žr. variklio lentelę). Jungiant kelis ventiliatorius – to paties tipo variklius, jų vardines sroves sumuokite.
    Kada rinktis kitą sprendimą: pakanka rankinio valdymo – STR-1; reikia Modbus RTU – RTVS8; automatinio pasileidimo ir aliarmo išėjimo – STRA1; tolygaus elektroninio reguliavimo 0-10 VDC / Modbus – EVS-1; EC ventiliatoriui – SDP potenciometrai; trifaziam varikliui – STR-4.

    Pliusai

    • Sinusinė išėjimo įtampa – tylus variklio darbas
    • Galvaniškai izoliuotas 0-10 VDC įėjimas
    • TK gnybtai ir būsenos išėjimas +V
    • +12 VDC išėjimas potenciometrui
    • Nereguliuojamas L1 išėjimas (2 A)
    • IP54 korpusas

    Minusai / ribojimai

    • Reguliavimas pakopinis (5 pakopos), ne tolygus
    • Didelis svoris ir matmenys (5,04 kg neto)
    • Nėra Modbus – tam rinkitės RTVS8
    • Tik vienfaziams AC varikliams; EC ventiliatoriams netinka
    • Darbo temperatūra iki +35 °C, tik patalpose

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus maitinimą.
    • Būtinai prijunkite apsauginį įžeminimą (PE).
    • Variklio (ar kelių variklių suminė) vardinė srovė neturi viršyti 3,5 A; saugiklį keiskite tik tokio paties tipo ir vardinės vertės.
    • Reguliatorius skirtas tik vienfaziams, įtampa reguliuojamiems AC varikliams; EC ventiliatoriams ir trifaziams varikliams netinka.
    • Valdymo (0-10 VDC, +12 V, +V) laidus tieskite atskirai nuo 230 VAC galios laidų.
    • Neviršykite +12 V (50 mA) ir bendros +12 V / +V (100 mA) apkrovos.
    • Skirtas tik naudojimui patalpose (-20…+35 °C).

    Greitas pasirinkimo gidas

    3,5 A
    230 VAC
    0-10 VDC
    TK
    Sinusinė įtampa
    IP54
    Tinka, kai reikia:
    • automatinio pakopinio AC ventiliatoriaus valdymo iki 3,5 A pagal 0-10 VDC signalą;
    • tylaus darbo be elektroninio reguliavimo ūžesio;
    • variklio šiluminės apsaugos (TK) su būsenos signalu.
    Patikrinkite prieš naudojimą:
    • variklio vardinę srovę ir TK kontaktų buvimą;
    • valdymo šaltinio signalą (0-10 VDC) arba potenciometro tipą;
    • ar tinka pakopų įtampos 0-(80)-110-140-170-190-230 VAC.
    Svarbus priminimas: STVS1-35L22 nevaldo EC ventiliatorių ir trifazių variklių.

    DUK

    Ar greitis keičiasi tolygiai pagal 0-10 V signalą?
    Ne, signalas parenka vieną iš 5 pakopų; perjungimo lygiai – 2, 4, 6, 8 ir 9,5 VDC.
    Ar galima valdyti potenciometru?
    Taip, išoriniu MTV arba MTP potenciometru (pvz. MTP-X10K-NA), maitinamu iš +12 VDC išėjimo.
    Kaip automatika sužino apie TK gedimą?
    Per +V išėjimą: 12 VDC – normalus darbas, 0 VDC – TK gedimas.
    Ar turi Modbus?
    Ne. Transformatorinis reguliatorius su Modbus RTU – RTVS8 serija.
    Ar galima prijungti kelis ventiliatorius?
    Taip, jei jų bendra vardinė srovė neviršija 3,5 A.

    Transformatorinis ventiliatoriaus variklio greičio reguliatorius valdomas analoginiu signalu | TK | 3,5A | 230VAC | virštinkinis | IP54 | Sentera Controls | STVS1-35L22

    Sentera STVS1-35L22 – transformatorinis ventiliatoriaus greičio reguliatorius iki 3,5 A, 230 VAC, valdomas 0-10 VDC signalu, 5 pakopos, TK apsauga, +12 VDC išėjimas potenciometrui, sinusinė įtampa, IP54.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
