    Transformatorinis ventiliatoriaus variklio greičio reguliatorius veikiantis pagal temperatūrą | 5A | 230VAC | virštinkinis | IP54 | Sentera Controls | GTT-1-50L22

    Kodas: GTT-1-50L22
    Pasiteirauti apie prekę
    Kaina 378.50 € su PVM
    ( 312.81 € be PVM )
    590.47 € Sutaupykite 211.97 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

    Transformatorinis ventiliatoriaus variklio greičio reguliatorius veikiantis pagal temperatūrą | 5A | 230VAC | virštinkinis | IP54 | Sentera Controls | GTT-1-50L22

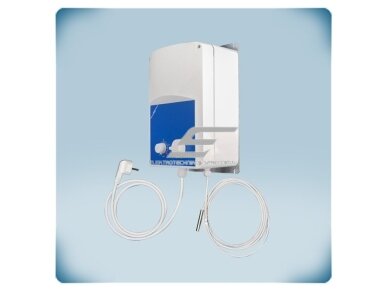

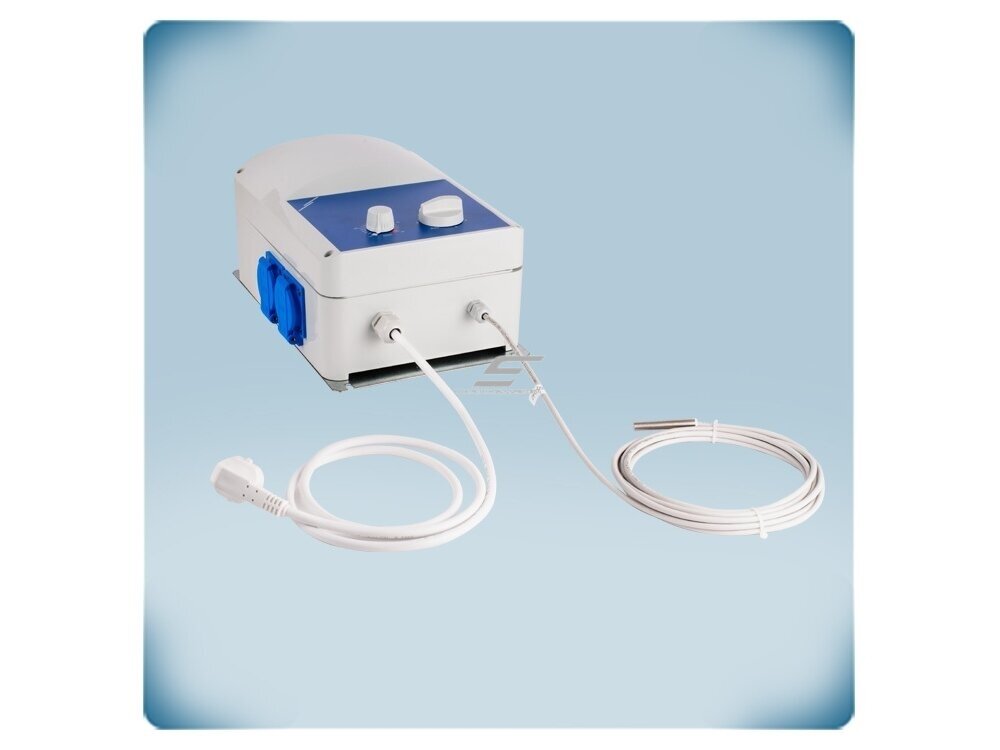

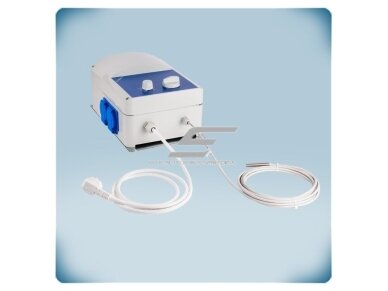

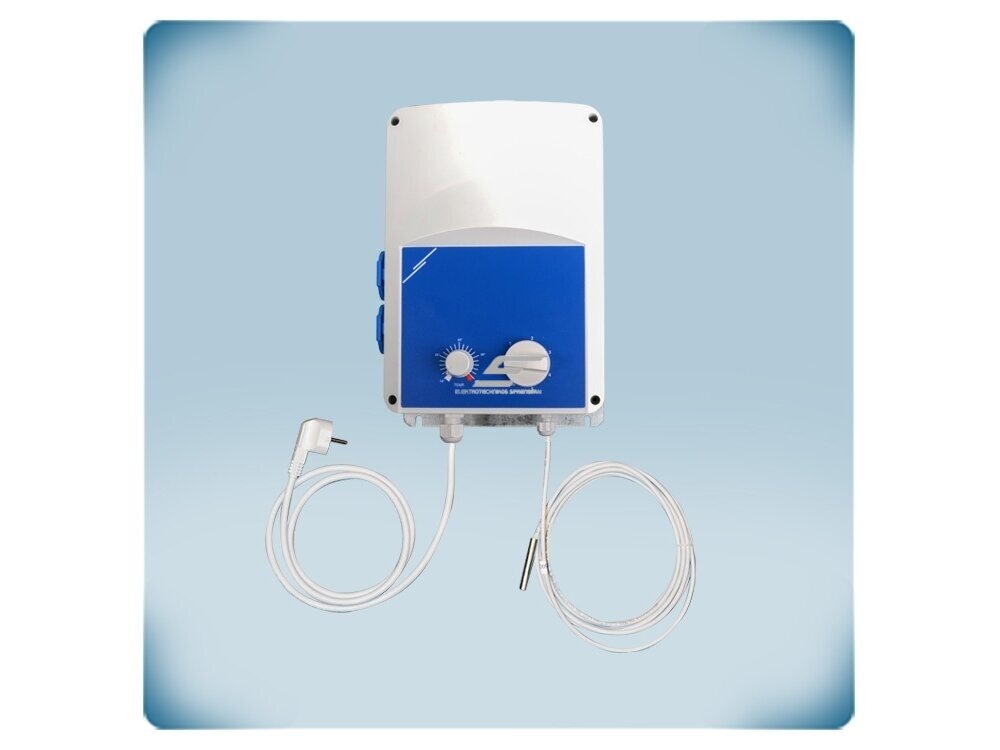

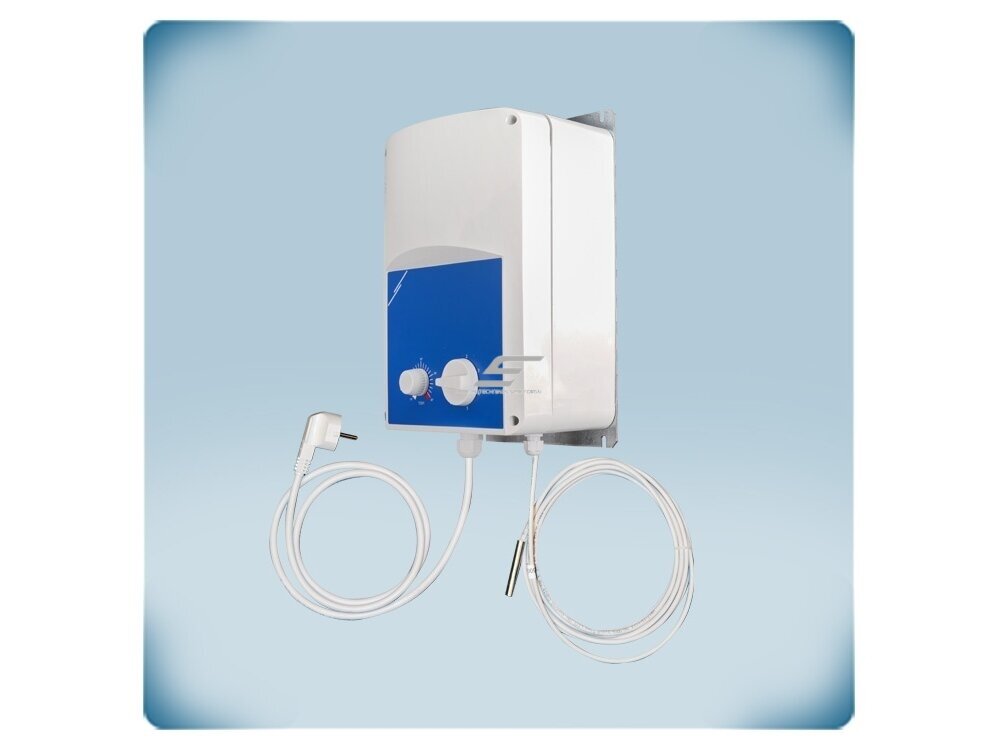

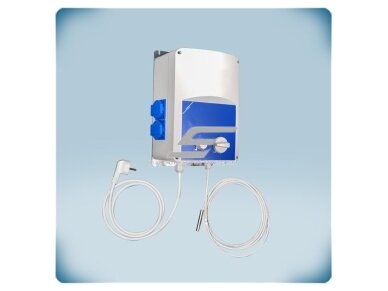

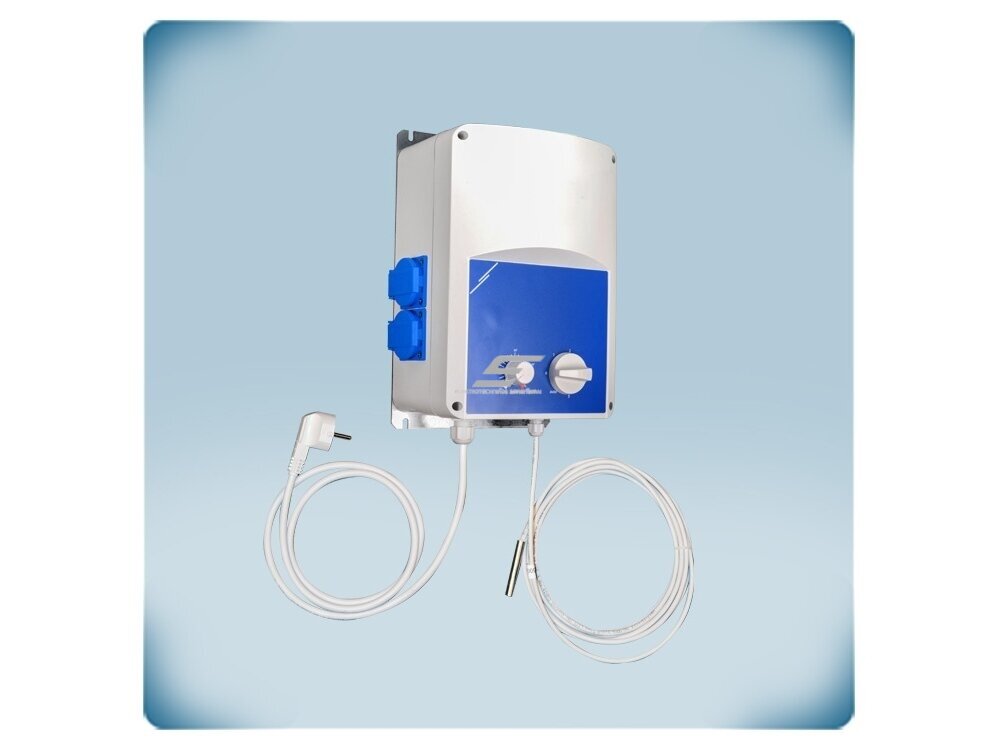

    GTT-1-50L22 – Sentera Controls transformatorinis ventiliatoriaus greičio reguliatorius, veikiantis pagal temperatūrą, vienfaziams 230 VAC varikliams (ventiliatoriams ir siurbliams) iki 5 A. Su integruotu 4 m PT500 kapiliariniu jutikliu, dviem Schuko lizdais ir maitinimo kabeliu su kištuku – prijungiamas be gnybtų montavimo.

    Pagrindinė mintis:
    „Įjunk į lizdą ir dirba“: ventiliatorius ar siurblys įkišamas į reguliatoriaus lizdą, jutiklis nukreipiamas į valdomą erdvę, o potenciometru nustatoma norima temperatūra. Automatiniame režime greitis keičiamas pagal temperatūrą, rankiniame – pasirenkama pakopa.
    Kam skirtas GTT-1-50L22:
    Šis modelis skirtas galingesniems ventiliatoriams (iki 5 A) – stoginiams ar kanaliniams ventiliatoriams sandėliuose, dirbtuvėse, salėse arba ventiliatorių grupei.
    Maks. apkrovos srovė
    5 A
    Valdymas
    Pagal temperatūrą 15–35 °C / rankinis
    Prijungimas
    Kištukas + 2 Schuko lizdai
    Apsauga
    IP54, virštinkinis montavimas

    Veikimo principas

    Reguliatorius tvirtinamas ant sienos per integruotą montavimo plokštę ir maitinamas per 1,5 m kabelį su Euro kištuku (230 VAC / 16 A). Apkrova jungiama į du lygiagrečius Schuko IP54 lizdus (250 VAC / 16 A), o PT500 kapiliarinis jutiklis (4 m) nukreipiamas į valdomą erdvę.

    Reguliatoriaus širdis – autotransformatorius su keliomis atšakomis (pakopomis). Kiekviena pakopa tiekia varikliui vis kitą, fiksuotą įtampą, o išėjimo įtampa lieka SINUSINĖ, kaip tinkle. Dėl to variklis dirba tyliai net mažu greičiu – transformatorinis reguliatorius tinka ir tiems varikliams, kurie su elektroniniu (puslaidininkiniu) reguliatoriumi ūžia ar kaista.

    7 padėčių perjungikliu pasirenkama: 0 – išjungta, rankinės pakopos (išėjimo įtampos iš eilės 0-(80)-110-140-170-190-230 VAC; 80 VAC atšaka gamykliškai neprijungta) arba A – automatinis režimas. Automatiniame režime reguliatorius pakopomis keičia variklio įtampą pagal jutiklio temperatūrą: nustatymas 15–35 °C potenciometru, proporcinis diapazonas 5 °C, histerezė 0,5 °C.

    Reguliavimas pakopinis, ne tolygus: greitis keičiasi šuoliais tarp fiksuotų įtampų. Inžinieriaus pastaba: kiekvienos pakopos greitis priklauso nuo variklio ir ventiliatoriaus charakteristikos, todėl paleidus verta patikrinti, ar mažiausioje naudojamoje pakopoje variklis užtikrintai įsisuka.

    Kuo naudingas GTT-1-50L22?
    Paruoštas naudoti temperatūrinis ventiliacijos valdiklis: jutiklis, kištukas ir lizdai jau sumontuoti, o sinusinė įtampa užtikrina tylų variklio darbą.

    Techninės specifikacijos

    Prekės tipas Transformatorinis ventiliatoriaus greičio reguliatorius pagal temperatūrą
    Gamintojas / kodas Sentera Controls / GTT-1-50L22
    Serija GTT-1 (3,5 / 5 / 7,5 / 12 A)
    Maitinimo įtampa 230 VAC, 50–60 Hz
    Maks. apkrovos srovė 5 A
    Išėjimo įtampos pakopos 0 – (80) – 110 – 140 – 170 – 190 – 230 VAC (80 VAC atšaka neprijungta)
    Išėjimo įtampos forma Sinusinė (autotransformatorius)
    Režimai 7 padėčių perjungiklis: išjungta, rankinės pakopos, automatinis
    Temperatūros nustatymas 15–35 °C, potenciometras
    Proporcinis diapazonas / histerezė 5 °C / 0,5 °C
    Temperatūros jutiklis Integruotas PT500 kapiliaras, 4 m, 500 Ω esant 0 °C, matavimo diapazonas -30…+70 °C
    Apkrovos prijungimas 2 lygiagretūs Schuko IP54 lizdai, 250 VAC / 16 A
    Maitinimo prijungimas 1,5 m kabelis su Euro kištuku, 230 VAC / 16 A
    Saugiklis 5×20 mm, T-8,0 A-H
    Korpusas plastikinis ABS, UL94-V0, pilkas RAL 7035
    Apsaugos klasė IP54 (EN 60529), tik naudojimui patalpose
    Darbo aplinka 0…+35 °C, < 95 % rH be kondensacijos
    Matmenys (vnt.) 341×256×156 mm
    Svoris 5,60 kg neto / 6,35 kg bruto
    Atitiktis LVD 2014/35/ES, EMC (EN 61326), RoHS 2011/65/ES, WEEE 2012/19/ES

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • Automatinis režimas pagal temperatūrą – greitis keičiamas pakopomis pagal PT500 jutiklio matavimą.
    • Rankinis režimas – fiksuota pakopa pasirenkama perjungikliu, yra išjungimo padėtis.
    • Integruotas 4 m kapiliarinis jutiklis – atskiro jutiklio pirkti ir jungti nereikia.
    • Kištukas ir Schuko lizdai – prijungimas be gnybtų montavimo – du lygiagretūs lizdai apkrovai.
    • Sinusinė išėjimo įtampa – tylus variklio darbas ir mažu greičiu.

    Kur naudojamas?

    • Šiltnamiai
    • Ūkiniai pastatai, gyvulių laikymo patalpos
    • Gyvenamieji namai, techninės patalpos
    • Ventiliatorių ir siurblių su vienfaziais 230 VAC varikliais valdymas pagal temperatūrą

    Naudojimas pagal poreikį

    Ūkininkui ir šiltnamio savininkui.
    Ventiliacija pati prisitaiko prie temperatūros – užtenka įkišti kištuką ir nustatyti temperatūrą.
    Elektrikui.
    Gamykliškai paruoštas kabelis su kištuku, Schuko lizdai ir integruotas jutiklis – minimalus montavimas.
    Ventiliacijos montuotojui.
    Automatinis ir rankinis režimas viename įrenginyje, sinusinė įtampa – tylus darbas.

    Pritaikymo gidas: kaip naudojamas praktikoje

    Tipiniai GTT-1-50L22 pritaikymai:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Šiltnamis Ventiliatorius → Schuko lizdas; jutiklis – augalų zonoje Kylant temperatūrai ventiliatorius sukasi greičiau Jutiklį saugokite nuo tiesioginių saulės spindulių
    Gyvulių patalpa 1–2 ventiliatoriai → abu lizdai Ventiliacija automatiškai pagal temperatūrą Bendra srovė neturi viršyti 5 A
    Techninė patalpa Ištraukimo ventiliatorius → lizdas Pašalinama šiluma nuo įrangos Darbo aplinka – iki +35 °C
    Testavimas / paleidimas Perjungiklis – rankinė pakopa Patikrinamas ventiliatoriaus darbas kiekvienoje pakopoje Po patikros grąžinkite į A padėtį

    Kaip parinkti reguliatoriaus srovę

    Variklio(-ių) vardinė srovė Rekomenduojamas modelis
    iki 3,5 A GTT-1-35L22 (3,5 A)
    3,5–5 A GTT-1-50L22 (5 A) ← šis modelis
    5–7,5 A GTT-1-75L22 (7,5 A)
    7,5–12 A GTT-1120L22 (12 A)
    Taisyklė: reguliatoriaus maks. srovė ≥ variklio (ar kelių variklių sumos) vardinė srovė iš variklio lentelės. Transformatoriniam reguliatoriui variklio paleidimo srovė jau įvertinta gamintojo, papildomos atsargos nereikia. Kelis ventiliatorius junkite tik su to paties tipo, įtampa reguliuojamais AC varikliais.
    Kada rinktis kitą sprendimą: reikia valdyti ir elektrinį šildytuvą – GTTE1 serija; vandeninio šildytuvo vožtuvą ir Modbus – GTH21 serija; valdymas pagal laiką – ST2R1 serija; tolygus valdymas 0-10 VDC – elektroninė EVS-1 serija.

    Pliusai

    • Integruotas 4 m PT500 kapiliarinis jutiklis
    • Kištukas ir 2 Schuko lizdai – greitas prijungimas
    • Automatinis ir rankinis režimas
    • Sinusinė išėjimo įtampa – tylus variklio darbas
    • Tinka ventiliatoriams ir siurbliams
    • IP54 korpusas

    Minusai / ribojimai

    • Pakopinis, ne tolygus reguliavimas
    • Didelis svoris (5,60 kg)
    • Temperatūros nustatymas tik 15–35 °C
    • Darbo aplinka 0…+35 °C, tik patalpose
    • Nėra 0-10 VDC įėjimo, Modbus ir TK gnybtų
    • Tik vienfaziams įtampa valdomiems AC varikliams; EC ventiliatoriams netinka

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus maitinimą.
    • Būtinai prijunkite apsauginį įžeminimą (PE).
    • Prijungtų variklių bendra vardinė srovė neturi viršyti 5 A.
    • Saugiklį keiskite tik tokio paties tipo ir vardinės srovės, nurodyto techniniame lape.
    • Reguliatorius skirtas tik naudojimui patalpose, švariame ore be agresyvių ir degių dujų.
    • Darbo aplinka 0…+35 °C; kapiliaro nelaužykite ir nelenkite smulkiu spinduliu.
    • Jungiamas į įžemintą 230 VAC lizdą, apsaugotą tinkamu automatiniu jungikliu.

    Greitas pasirinkimo gidas

    5 A
    230 VAC
    Pagal temperatūrą
    PT500 4 m
    IP54
    Tinka, kai reikia:
    • ventiliatoriaus ar siurblio iki 5 A valdymo pagal temperatūrą;
    • šiltnamių, ūkinių ir techninių patalpų;
    • greito prijungimo be gnybtų montavimo.
    Patikrinkite prieš naudojimą:
    • variklio vardinę srovę ir ar jis reguliuojamas įtampa;
    • ar reikiama temperatūra patenka į 15–35 °C;
    • ar ventiliatoriaus kabelis turi Schuko kištuką;
    • aplinkos temperatūrą (0…+35 °C).
    Svarbus priminimas: GTT-1-50L22 nevaldo EC ventiliatorių ir trifazių variklių.

    DUK

    Ar jutiklis yra komplekte?
    Taip, integruotas 4 m PT500 kapiliarinis jutiklis.
    Kokiu temperatūrų intervalu veikia?
    Nustatoma temperatūra 15–35 °C, proporcinis diapazonas 5 °C, histerezė 0,5 °C.
    Ar galima valdyti siurblį?
    Taip, techniniame lape nurodyti vienfaziai 230 VAC siurbliai ir ventiliatoriai, reguliuojami įtampa.
    Ar reikia elektriko prijungimui?
    Apkrova jungiama į Schuko lizdus, o reguliatorius – kištuku; tačiau ventiliatoriaus kabelio paruošimą ir patikrą rekomenduojame patikėti elektrikui.
    Ar galima naudoti rankiniu režimu?
    Taip, perjungikliu pasirenkama fiksuota pakopa arba išjungimas.

    Transformatorinis ventiliatoriaus variklio greičio reguliatorius veikiantis pagal temperatūrą | 5A | 230VAC | virštinkinis | IP54 | Sentera Controls | GTT-1-50L22

    Sentera GTT-1-50L22 – transformatorinis ventiliatoriaus greičio reguliatorius pagal temperatūrą, iki 5 A, 230 VAC, integruotas PT500 4 m jutiklis, nustatymas 15–35 °C, kištukas ir 2 Schuko lizdai, IP54.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
