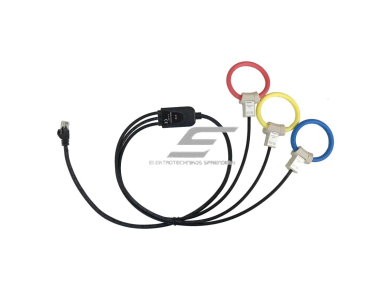

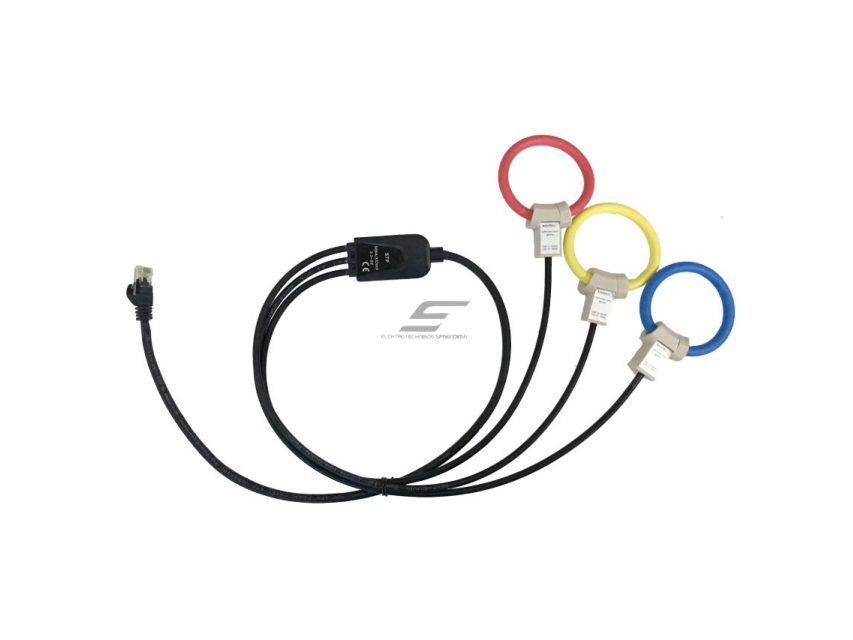

Trifazė Rogowski ritė su integratoriumi | ritė + integratorius + jungtis | 2000 A | 100 mm | 100 mA AC | RJ45 | GTP100+NRC-XL-100

Techninės specifikacijos

• Tipas: Trifazė lanksti Rogowski ritė su integratoriumi (3-in-1)
• Modelis: GTP100
• Naudojama ritė: NRC-XL-100 (gali būti keičiama į kitą Rogowski ritę)
• Ritės vidinis diametras: 100 mm
• Ritės skerspjūvis: 8 mm
• Vardinė srovė: 2000 A
• Išėjimo signalas: 100 mA AC
• Matavimo tikslumas: ±0,5 %
• Linijiškumas: ±0,2 %
• Kabelio ilgis (ritė → GTP100): 2 m
• Kabelio ilgis (GTP100 → RJ45): 1 m
• Jungtis: Ekranuotas RJ45
• Maitinimas: 12 V DC arba 24 V DC
• Ritės spalvos (fazės): Raudona – L1; Geltona – L2; Mėlyna – L3

Funkcijos

• Trifazis srovės matavimas vienu komplektu
• Integruotas Rogowski signalo integratorius
• 100 mA AC išėjimas – tinka apsaugos, matavimo ir monitoringo sistemoms
• Ekranuota RJ45 jungtis – patikimas signalo perdavimas
• Lanksti ritė – montavimas be kabelių ar šynų atjungimo
• Galimybė naudoti skirtingas Rogowski rites pagal projekto poreikius

Naudojimas

• Inžinieriui / projektuotojui: Tinka projektuojant trifazes elektros srovės stebėsenos ir apsaugos sistemas, kur reikalingas 100 mA AC signalas ir kompaktiškas, integruotas sprendimas. Mažesnis komponentų skaičius reiškia mažesnę klaidų riziką ir greitesnį diegimą.
• Elektromontuotojui: Aiškiai pažymėtos fazės, lankstūs žiedai ir RJ45 jungtis leidžia greitai ir tvarkingai sumontuoti sistemą net ankštose elektros skydinėse. Nereikia atskirai montuoti integratoriaus ar papildomų signalo keitiklių.
• Pramonės, energetikos ir komerciniams objektams: Tinka paskirstymo skydams, transformatorinėms, gamykloms, duomenų centrams ir prekybos centrams, kur būtinas patikimas trifazės srovės matavimas iki 2000 A ir suderinamumas su pramoninėmis apsaugos ar matavimo sistemomis.

Pliusai

• 3-in-1 sprendimas – ritė + integratorius + RJ45 jungtis
• Didesnis išėjimo signalas – 100 mA AC
• Greitas ir paprastas montavimas
• Trifazė sistema viename komplekte
• Aukštas tikslumas ir stabilus signalas
• Neinvazinis ir saugus matavimas

Minusai

• Fiksuota vardinė srovė (2000 A)
• Skirtas tik AC srovės matavimui
• RJ45 jungtis reikalauja tvarkingo kabelių maršrutizavimo pramoninėje aplinkoje
