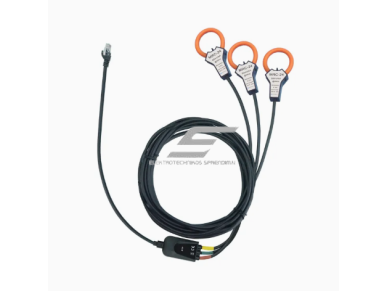

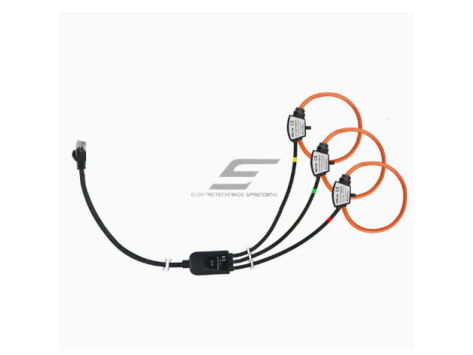

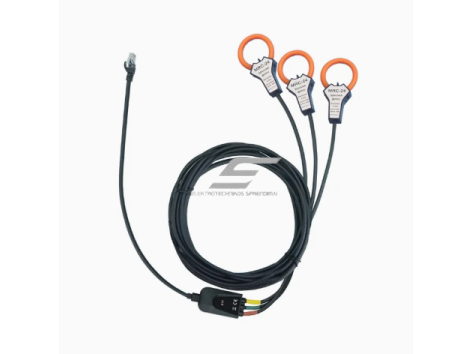

  •   Trifazė Rogowski ritė su integratoriumi | ritė + integratorius + jungtis | 2000 A | 100 mm | 333 mV / 3 V AC | RJ45 | STP333+NRC-XL-100
      Trifazė Rogowski ritė su integratoriumi | ritė + integratorius + jungtis | 2000 A | 100 mm | 333 mV / 3 V AC | RJ45 | STP333+NRC-XL-100 1

    Trifazė Rogowski ritė su integratoriumi | ritė + integratorius + jungtis | 2000 A | 100 mm | 333 mV / 3 V AC | RJ45 | STP333+NRC-XL-100

    Kodas: ESSTP333+NRC-XL-100
    Pasiteirauti apie prekę
    Kaina 261.36 € su PVM
    ( 216.00 € be PVM )

    3-in-1 sprendimas, kuriame sujungta lanksti trifazė Rogowski srovės matavimo ritė, integruotas signalų integratorius ir ekranuota RJ45 jungtis. Šis sprendimas skirtas greitam, saugiam ir tiksliam trifazės kintamosios srovės (AC) matavimui, kai reikalingas paruoštas naudoti išėjimo signalas be papildomų modulių. Įrenginys ypač patogus energijos monitoringo, apskaitos, bandymų ir mobilių matavimų sprendimuose, kur svarbūs kompaktiškumas, greitas montavimas ir patikimas signalas.

  • Prekės aprašymas

    Techninės specifikacijos

    • Tipas: Trifazė lanksti Rogowski ritė su integratoriumi (3-in-1)
    • Modelis: STP333
    • Naudojama ritė: NRC-XL-100 (gali būti keičiama į kitą Rogowski ritę)
    • Ritės vidinis diametras: 100 mm
    • Ritės skerspjūvis: 8 mm
    • Vardinė srovė: 2000 A
    • Išėjimo signalas: 333 mV AC arba 3 V AC
    • Matavimo tikslumas: < ±0,5 %
    • Linijiškumas: ±0,2 %
    • Fazės paklaida: ≤ 0,5°
    • Kabelio ilgis (ritė → STP): 2 m
    • RJ45 kabelio ilgis: 0,15 m
    • Jungtis: Ekranuota RJ45
    • Maitinimas: 5 V DC

    Funkcijos

    • Trifazis srovės matavimas viename komplekte
    • Integruotas Rogowski signalo integratorius
    • 333 mV arba 3 V AC išėjimas – suderinamas su energijos skaitikliais ir analizatoriais
    • RJ45 jungtis – greitas ir tvarkingas pajungimas
    • Lanksti ritė – montavimas be laidų ar šynų atjungimo
    • Paruoštas naudoti sprendimas be papildomų keitiklių

    Naudojimas

    • Inžinieriui / projektuotojui: Tinka trifazėms energijos monitoringo ir apskaitos sistemoms, ypač kai naudojami 333 mV tipo energijos skaitikliai arba matavimo moduliai. Integruotas integratorius sumažina sistemos sudėtingumą ir klaidų tikimybę.
    • Elektromontuotojui: Aiškiai pažymėtos fazės, lankstūs žiedai ir RJ45 jungtis leidžia greitai sumontuoti sistemą net ankštose elektros skydinėse. Nereikia montuoti atskiro integratoriaus ar vesti papildomų laidų.
    • Pramonės, energetikos ir komerciniams objektams: Tinka gamybos cechams, transformatorinėms, prekybos centrams, duomenų centrams, taip pat laikiniems ar diagnostiniams matavimams, kai reikalingas greitai prijungiamas sprendimas iki 2000 A.

    Pliusai

    • 3-in-1 sprendimas – ritė + integratorius + jungtis
    • Aukštas tikslumas ir mažas fazės poslinkis
    • 333 mV / 3 V AC išėjimo pasirinkimas
    • Greitas ir saugus neinvazinis montavimas
    • Kompaktiškas ir mobilus sprendimas

    Minusai

    • Fiksuota vardinė srovė – 2000 A
    • Skirtas tik AC srovės matavimui
    • 5 V DC maitinimas – reikia numatyti atitinkamą šaltinį
    • RJ45 jungtis reikalauja tvarkingo kabelių išdėstymo pramoninėje aplinkoje
    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
