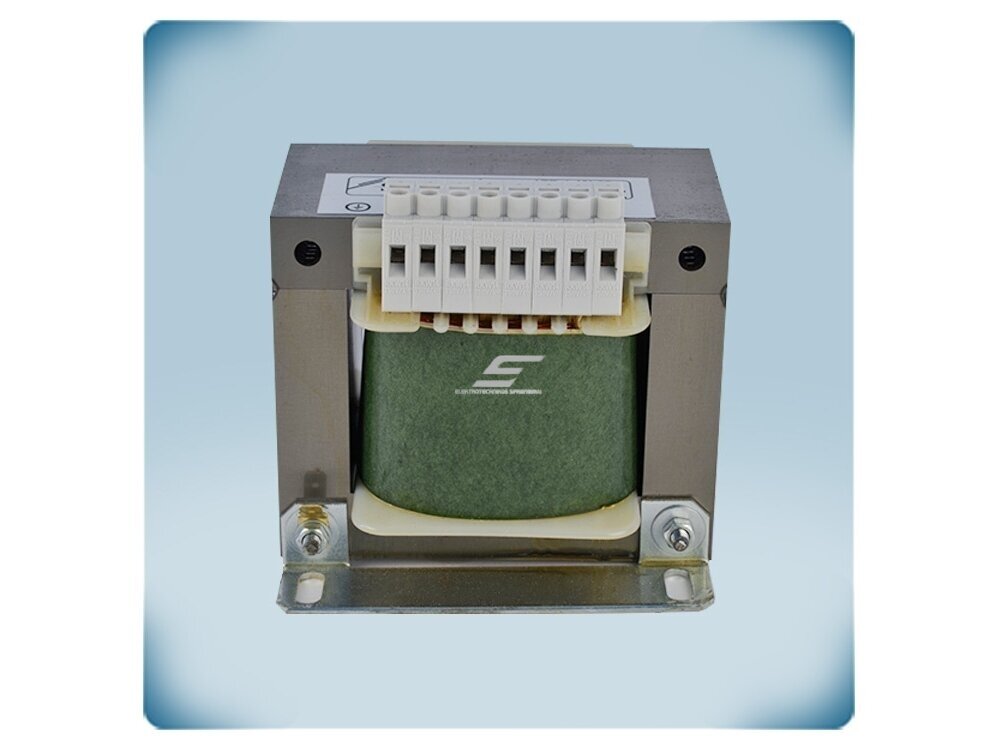

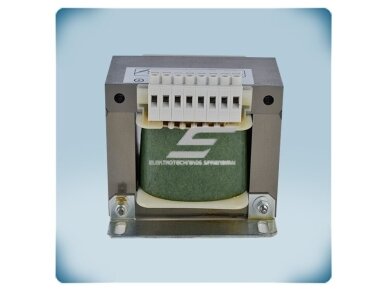

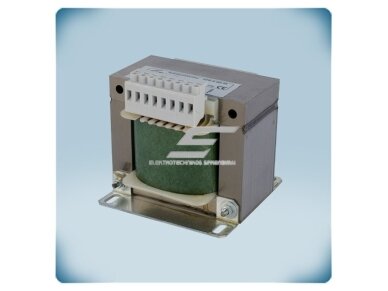

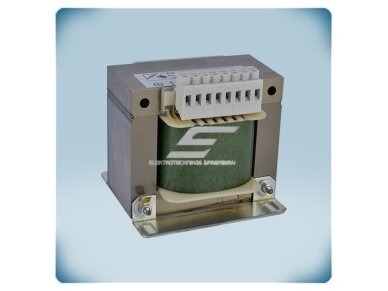

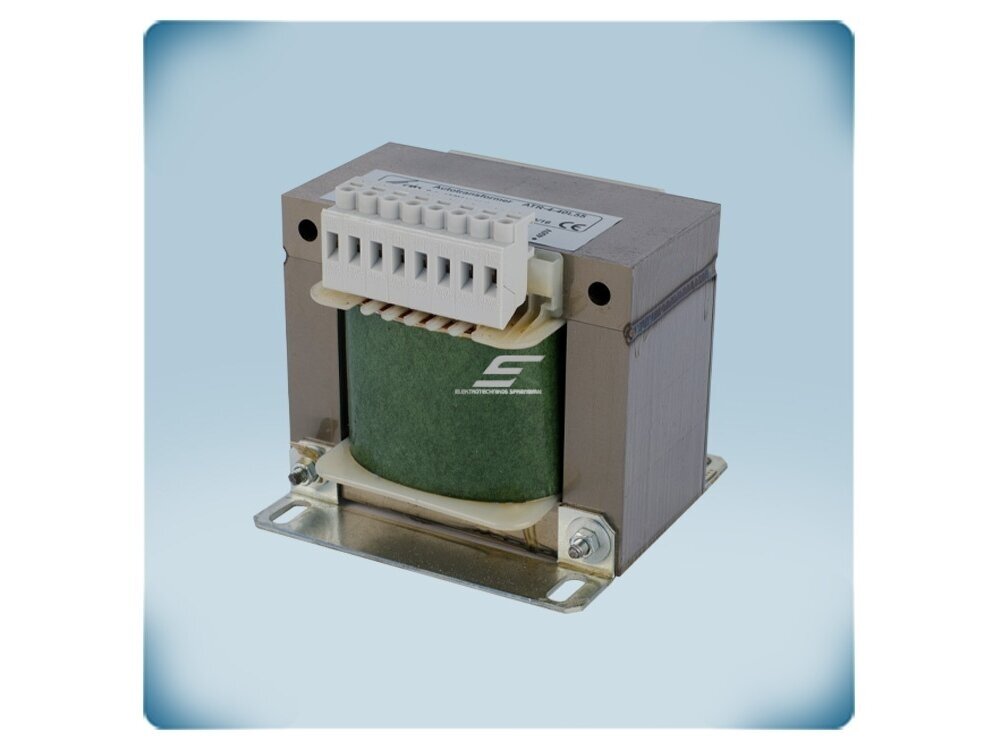

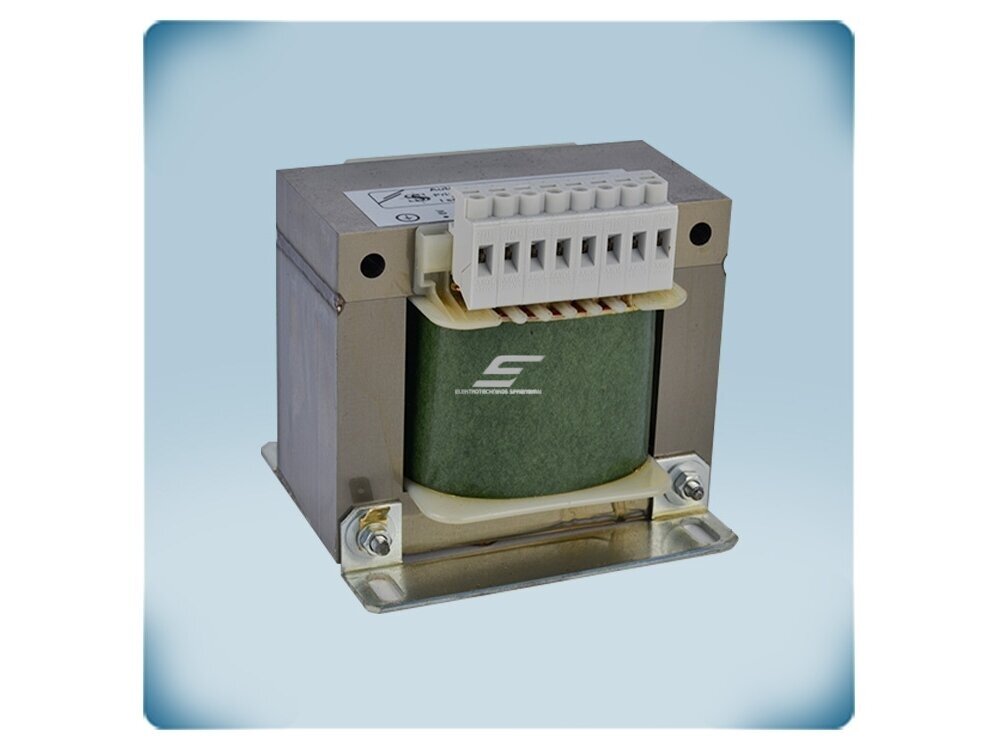

    Trifazis autotransformatorius ventiliatoriaus greičio valdymui | Sentera Controls | ATR-4140L50

    Kodas: ATR-4140L50
    Pasiteirauti apie prekę
    Kaina 343.06 € su PVM
    ( 283.52 € be PVM )
    535.18 € Sutaupykite 192.12 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

    Trifazis autotransformatorius ventiliatoriaus greičio valdymui | Sentera Controls | ATR-4140L50

    ATR-4140L50 – Sentera Controls trifazis 400 VAC autotransformatorius ventiliatoriaus greičio valdymui, iki 14 A. Antrinėje apvijoje – atšakos 130, 170, 220, 260, 300 ir 400 VAC; skirtas montuoti skyde.

    Pagrindinė mintis:
    Atviras (IP20) autotransformatorius be korpuso ir jungiklio – komponentas skydo gamintojui: reikiama įtampa parenkama sujungimu ar išoriniu perjungikliu, o variklis gauna sinusinę įtampą.
    Kam skirtas ATR-4140L50:
    Šis modelis skirtas didelės galios ventiliatoriams (iki 14 A) – pramoniniams ventiliatoriams gamybos cechuose, sandėliuose, ūkiniuose pastatuose ar didesnei ventiliatorių grupei.
    Maks. srovė
    14 A
    Atšakos
    0 / 130 / 170 / 220 / 260 / 300 / 400 VAC
    Pirminė įtampa
    3×400 VAC ±10 %, 50–60 Hz
    Apsauga
    IP20, montavimui skyde

    Veikimo principas

    Autotransformatorius tvirtinamas tvirtais laikikliais prie skydo pagrindo. Maitinimas 3×400 VAC jungiamas į L1, L2, L3, variklis – į U, V, W, įžeminimas – į PE. Jungimas – varžtiniais gnybtais.

    Autotransformatorius pakopomis sumažina pirminės apvijos įtampą. Antrinėje apvijoje yra atšakos 0, 130, 170, 220, 260, 300 ir 400 VAC – pasirinkus atšaką nustatomas ventiliatoriaus greitis. Reguliavimas pakopinis, ne tolygus.

    Išėjimo įtampa SINUSINĖ, todėl variklis dirba tyliai ir mažu greičiu, be elektroninio ūžesio. Tai tinka ir varikliams, kurie su elektroniniu reguliatoriumi zvimbia.

    Izoliacijos klasė F (155 °C), dielektrinis stiprumas 2500 VAC. Įrenginys dirba tyliai ir yra gerai apsaugotas nuo korozijos. Inžinieriaus pastaba: mažinant įtampą AC asinchroniniam varikliui didėja slydimas, todėl energijos sutaupoma mažiau nei su EC ventiliatoriumi ar dažnio keitikliu. Transformatorinio reguliatoriaus stiprybė – patikimumas, tylumas ir paprastumas, o ne maksimalus efektyvumas.

    Kuo naudingas ATR-4140L50?
    Kompaktiškas ir lengvesnis už sieninį reguliatorių sprendimas, kai greičio valdymą reikia integruoti į elektros ar automatikos skydą.

    Techninės specifikacijos

    Prekės tipas Trifazis autotransformatorius ventiliatoriaus greičio valdymui
    Gamintojas / kodas Sentera Controls / ATR-4140L50
    Serija ATR-4 (1,5 / 2,5 / 4 / 6 / 8 / 11 / 14 A)
    Pirminė įtampa 3×400 VAC ±10 %, 50–60 Hz (L1, L2, L3)
    Vardinė maks. srovė 14 A
    Antrinės apvijos atšakos (U, V, W) 0 / 130 / 170 / 220 / 260 / 300 / 400 VAC
    Izoliacijos klasė 155 / F
    Konstrukcijos klasė II
    Dielektrinis stiprumas 2500 VAC
    Jungimas Varžtiniai gnybtai; PE gnybtas
    Montavimas Tvirti laikikliai tvirtinimui prie skydo pagrindo
    Apsaugos klasė IP20 (EN 60529), tik naudojimui patalpose
    Darbo aplinka Maks. +35 °C, < 90 % rH be kondensacijos
    Matmenys A 174 / B 157 / C 160 / D 145 / E 125 mm (raidžių reikšmės – pagal techninio lapo brėžinį)
    Svoris 16 kg (neto)
    Atitiktis LVD 2014/35/ES, EMC 2014/30/ES, WEEE 2012/19/ES, RoHS 2011/65/ES

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • 7 išėjimo įtampos – 0, 130, 170, 220, 260, 300 ir 400 VAC – greitis parenkamas atšaka.
    • Sinusinė išėjimo įtampa – tylus variklio darbas visomis pakopomis.
    • Varžtiniai gnybtai – greitas ir patikimas prijungimas skyde.
    • Tvirti laikikliai – paprastas tvirtinimas prie skydo pagrindo.
    • Izoliacija F klasės – ilgaamžiškumas ir patikimumas.

    Kur naudojamas?

    • Elektros ir automatikos skydai su ventiliatorių valdymu
    • Vėdinimo įrenginių gamintojai (OEM)
    • Pramoninės vėdinimo sistemos su trifaziais varikliais
    • Sistemos, kur variklio įtampą reikia sumažinti iki pastovaus lygio

    Naudojimas pagal poreikį

    Skydų gamintojui.
    Kompaktiškas IP20 komponentas su laikikliais ir varžtiniais gnybtais.
    Automatikos inžinieriui.
    Atšakas galima perjungti kontaktoriais ar relėmis – pagal valdiklio logiką kuriamas kelių greičių režimas.
    Ventiliacijos montuotojui.
    Paprastas būdas nustatyti pastovų sumažintą ventiliatoriaus greitį.

    Pritaikymo gidas: kaip naudojamas praktikoje

    Tipiniai ATR-4140L50 pritaikymai:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Skydas su pastoviu sumažintu greičiu Variklis → pasirinkta atšaka Ventiliatorius visada dirba reikiamu greičiu Atšaką parinkite pagal reikiamą oro kiekį
    Kelių greičių valdymas iš valdiklio Kontaktoriai / relės tarp atšakų ir variklio Greitis perjungiamas automatika Užtikrinkite tarpusavio blokuotę – vienu metu tik viena atšaka
    Ventiliacijos įrenginio gamyba (OEM) Autotransformatorius įrenginio elektros skyde Kompaktiškas greičio valdymas be atskiro sieninio reguliatoriaus IP20 – tik uždarame skyde
    Ūžiantis variklis su elektroniniu reguliatoriumi Autotransformatorius vietoje elektroninio reguliatoriaus Tylus darbas mažu greičiu Patikrinkite, ar variklis tinka įtampos reguliavimui

    Kaip parinkti reguliatoriaus srovę

    Variklio(-ių) vardinė srovė Rekomenduojamas modelis
    iki 1,5 A ATR-4-15L50 (1,5 A)
    1,5–2,5 A ATR-4-25L50 (2,5 A)
    2,5–4 A ATR-4-40L50 (4 A)
    4–6 A ATR-4-60L50 (6 A)
    6–8 A ATR-4-80L50 (8 A)
    8–11 A ATR-4110L50 (11 A)
    11–14 A ATR-4140L50 (14 A) ← šis modelis
    Taisyklė: autotransformatoriaus vardinė srovė ≥ variklio vardinė srovė (žr. variklio lentelę). Jungiant kelis ventiliatorius – to paties tipo variklius, jų vardines sroves sumuokite.
    Kada rinktis kitą sprendimą: sieniniam montavimui su rankenėle ir IP54 korpusu – STR-4 serija; su TK gnybtais – STRS4; su NO/NC ir aliarmu – STRA4 ar STTA4; valdymui 0-10 VDC – STVS4.

    Pliusai

    • 7 išėjimo įtampos 0–400 VAC
    • Sinusinė išėjimo įtampa
    • Kompaktiškas, montuojamas skyde
    • Varžtiniai gnybtai, tvirti laikikliai
    • Izoliacijos klasė F

    Minusai / ribojimai

    • Tik IP20 – būtinas uždaras skydas
    • Nėra jungiklio, indikacijos, TK ar apsaugos – juos reikia numatyti skydo schemoje
    • Pakopinis (ne tolygus) reguliavimas
    • Darbo temperatūra iki +35 °C, tik patalpose
    • Netinka EC ventiliatoriams

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus maitinimą.
    • Būtinai prijunkite apsauginį įžeminimą (PE).
    • Montuokite tik uždarame skyde – apsaugos klasė IP20.
    • Variklio vardinė srovė neturi viršyti 14 A; apsaugos aparatus parinkite pagal skydo projektą.
    • Perjungiant atšakas užtikrinkite, kad vienu metu nebūtų sujungtos dvi atšakos.
    • Užtikrinkite skydo vėdinimą – aplinkos temperatūra iki +35 °C.

    Greitas pasirinkimo gidas

    14 A
    3×400 VAC
    Autotransformatorius
    IP20
    Skydui
    Tinka, kai reikia:
    • trifazio ventiliatoriaus iki 14 A greičio valdymui skyde;
    • OEM ventiliacijos įrenginiams;
    • tylaus variklio darbo be elektronikos.
    Patikrinkite prieš naudojimą:
    • variklio vardinę srovę ir ar jis reguliuojamas įtampa;
    • ar bus uždaras skydas (IP20);
    • kaip bus perjungiamos atšakos ir kokie apsaugos aparatai.
    Svarbus priminimas: ATR-4140L50 – komponentas skydui, ne baigtas sieninis reguliatorius.

    DUK

    Kuo skiriasi nuo STR-4?
    ATR-4 – atviras autotransformatorius (IP20) skydui, be korpuso ir jungiklio; STR-4 – sieninis reguliatorius IP54 su 5 padėčių jungikliu.
    Kokias įtampas galima gauti?
    0, 130, 170, 220, 260, 300 ir 400 VAC.
    Ar galima montuoti ant sienos?
    Apsaugos klasė IP20, todėl jis montuojamas uždarame skyde.
    Kaip perjungti greičius?
    Pasirenkant atšaką sujungimu arba išoriniais kontaktoriais / perjungikliu.
    Ar tinka EC ventiliatoriams?
    Ne, tik įtampa reguliuojamiems AC varikliams.

    Trifazis autotransformatorius ventiliatoriaus greičio valdymui | Sentera Controls | ATR-4140L50

    Sentera ATR-4140L50 – trifazis 400 VAC autotransformatorius ventiliatoriaus greičio valdymui iki 14 A, atšakos 130-170-220-260-300-400 VAC, sinusinė įtampa, IP20, montavimui skyde.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
